Planetarium DWG Full Project for AutoCAD

Planetarium DWG Full Project for AutoCAD

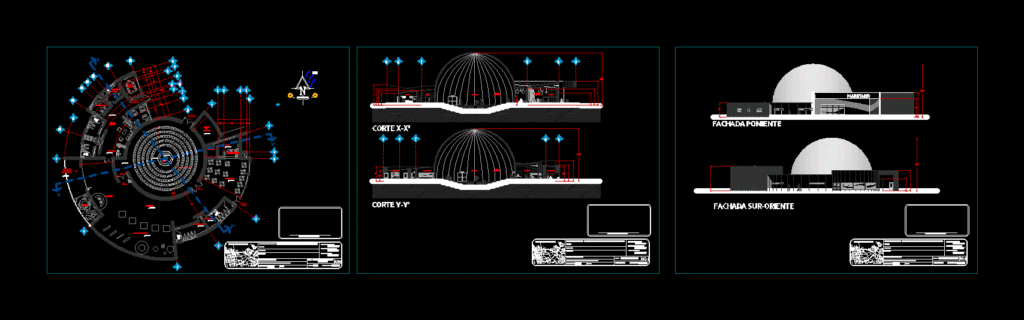

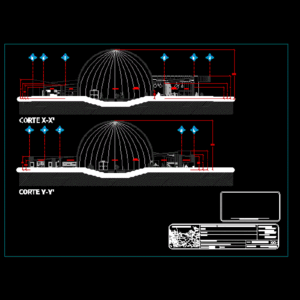

Plant architecture that integrates the projection room with a capacity for 250 people in the showroom that shows the various topics about the universe, a cafeteria for all who visit the Planetarium, and administrative area. It consists of sections and facades that show more clearly the composition of the building.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

planetarium, west facade, x-x ‘cut, official authorization stamp, date :, surface area:, surface to be built :, free surface :, type of work :, new, name of the owner:, architectural design workshop vii, location :, scale :, dimensions :, meters, façade and planetary cuts, co-responsible for work :, projected :, nestor nazaret garcía martínez, advisor :, mtro. frame antonio moreno domínguez, north, peripheral north, water eye, puerto de veracruz, boca del cielo beaches, puerto vallarta, acapulco beaches, catazajá beaches, location sketch, license and feasibility sheet and land use: flat :, united states, npt, showroom, projector, mobirolo, bathroom women, bathroom men, diners, food cellar, kitchen, cash register, ticket office, lobby, sliding, main access, access, exit, access and exit, projection room, reception, waiting room, administrator, planetary cuts, warehouse, source, emergency exit, vd, sun, salt, technical area, address, cafeteria, court y-y ‘, south-east facade, planetary facades

Raw text data extracted from CAD file:

\W5.79317; BAÑO \W8.09923; MUJERES \W6.28286; BAÑO \W8.56830; HOMBRES N.P.T.-2.0 3 4 1.5 13.1 5 4 3 13.1 5 4 3 3 2.1 2.1 PLANETARIO PLANETARIO FACHADA PONIENTE CORTE X-X' -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 -887.5765818422967 SELLO DE AUTORIZACIÓN OFICIAL FECHA: 21 SEPTIEMBRE 2012 SUPERFICIE TERRENO: SUPERFICIE A CONSTRUIR: SUPERFICIE LIBRE: 27, 000.00 m 15, 278.84 m 11, 721.16 m TIPO DE OBRA: NUEVA NOMBRE DEL PROPIETARIO: TALLER DE DISEÑO ARQUITECTÓNICO VII UBICACIÓN: PERIFÉRICO NORTE NÚM. 52 FRACC. MOLINO DE SANTO DOMINGO, SAN CRISTOBAL DE LAS CASAS, CHIAPAS. ESCALA: 1:125 ACOTACIONES: METROS FACHADA Y CORTES PLANETARIO CO-1 CORRESPONSABLE DE OBRA: PROYECTÓ: NESTOR NAZARET GARCÍA MARTÍNEZ ASESOR: MTRO. MARCO ANTONIO MORENO DOMÍNGUEZ NORTE \W8.11209; VIENTOS \W8.11209; DOMINANTES \W0.26530; RECORRIDO SOLAR PERIFÉRICO NORTE OJO DE AGUA PUERTO DE VERACRUZ PLAYAS BOCA DEL CIELO PUERTO VALLARTA PLAYAS DE ACAPULCO PLAYAS DE CATAZAJÁ CROQUIS DE LOCALIZACIÓN FOLIO DE LICENCIA Y FACTIBILIDAD Y USO DE SUELO: 2 2 2 PLANO: United States NPT SALA DE EXPOSICIÓN 1 1.5 12.73 5 2.5 2 2 4.7 4 4 5.95 3.4 2.08 12.7 0.85 1.5 4.08 1.58 8 5 3 6.3 8 11 1.92 0.3 1.1 2.78 SELLO DE AUTORIZACIÓN OFICIAL FECHA: 21 SEPTIEMBRE 2012 SUPERFICIE TERRENO: SUPERFICIE A CONSTRUIR: SUPERFICIE LIBRE: 27, 000.00 m 15, 278.84 m 11, 721.16 m TIPO DE OBRA: NUEVA NOMBRE DEL PROPIETARIO: TALLER DE DISEÑO ARQUITECTÓNICO VII UBICACIÓN: PERIFÉRICO NORTE NÚM. 52 FRACC. MOLINO DE SANTO DOMINGO, SAN CRISTOBAL DE LAS CASAS, CHIAPAS. ESCALA: 1:125 ACOTACIONES: METROS FACHADA Y CORTES PLANETARIO CO-1 CORRESPONSABLE DE OBRA: PROYECTÓ: NESTOR NAZARET GARCÍA MARTÍNEZ ASESOR: MTRO. MARCO ANTONIO MORENO DOMÍNGUEZ NORTE \W8.11209; VIENTOS \W8.11209; DOMINANTES \W0.26530; RECORRIDO SOLAR PERIFÉRICO NORTE OJO DE AGUA PUERTO DE VERACRUZ PLAYAS BOCA DEL CIELO PUERTO VALLARTA PLAYAS DE ACAPULCO PLAYAS DE CATAZAJÁ CROQUIS DE LOCALIZACIÓN FOLIO DE LICENCIA Y FACTIBILIDAD Y USO DE SUELO: 2 2 2 PLANO: SELLO DE AUTORIZACIÓN OFICIAL FECHA: 21 SEPTIEMBRE 2012 SUPERFICIE TERRENO: SUPERFICIE A CONSTRUIR: SUPERFICIE LIBRE: 27, 000.00 m 15, 278.84 m 11, 721.16 m TIPO DE OBRA: NUEVA NOMBRE DEL PROPIETARIO: TALLER DE DISEÑO ARQUITECTÓNICO VII UBICACIÓN: PERIFÉRICO NORTE NÚM. 52 FRACC. MOLINO DE SANTO DOMINGO, SAN CRISTOBAL DE LAS CASAS, CHIAPAS. ESCALA: 1:125 ACOTACIONES: METROS FACHADA Y CORTES PLANETARIO CO-1 CORRESPONSABLE DE OBRA: PROYECTÓ: NESTOR NAZARET GARCÍA MARTÍNEZ ASESOR: MTRO. MARCO ANTONIO MORENO DOMÍNGUEZ NORTE \W8.11209; VIENTOS \W8.11209; DOMINANTES \W0.26530; RECORRIDO SOLAR PERIFÉRICO NORTE OJO DE AGUA PUERTO DE VERACRUZ PLAYAS BOCA DEL CIELO PUERTO VALLARTA PLAYAS DE ACAPULCO PLAYAS DE CATAZAJÁ CROQUIS DE LOCALIZACIÓN FOLIO DE LICENCIA Y FACTIBILIDAD Y USO DE SUELO: 2 2 2 PLANO: \A1;0.72 Biblio 28[3.8*2.2] Biblio 2[1.7*1] PROYECTOR 3.53 4 5 2.52 3.6 5 3 3.5 4 6 4 3 2.1 mobirolo 6 5 3 13.12 13.12 13.12 13.12 3.5 6 4.5 N.P.T.-1.0 SALA DE EXPOSICIÓN N.P.T.-1.0 BAÑO MUJERES N.P.T.-1.0 BAÑO HOMBRES N.P.T.-1.0 COMENSALES BODEGA DE ALIMENTOS COCINA CAJA DE COBRO TAQUILLA VESTÍBULO N.P.T.-1.0 N.P.T.-1.0 CORREDIZA ACCESO PRINCIPAL ACCESO SALIDA ACCESO Y SALIDA SALA DE PROYECCIÓN N.P.T.-2.5 N.P.T.-1.0 RECEPCIÓN SALA DE ESPERA ADMINISTRADOR \W9.52835; DIRECCIÓN \W5.49291; GENERAL \W7.25387; SALA DE \W7.88789; JUNTAS N.P.T.-1.0 N.P.T.-1.0 N.P.T.-1.0 \W5.56508; CUARTO \W8.09665; DE \W9.09923; MÁQUINAS N.P.T.-1.0 X X´ N.P.T.-2.2 PROYECTOR PLANETARIO PLANETARIO FACHADA PONIENTE CORTE X-X' FECHA: SUPERFICIE TERRENO: SUPERFICIE A CONSTRUIR: SUPERFICIE LIBRE: 27, 000.00 m 15, 278.84 m 11, 721.16 m TIPO DE OBRA: NUEVA NOMBRE DEL PROPIETARIO: TALLER DE DISEÑO ARQUITECTÓNICO VII UBICACIÓN: ESCALA: 1:125 ACOTACIONES: METROS CORTES PLANETARIO CO-1 CORRESPONSABLE DE OBRA: PROYECTÓ: ASESOR: NORTE \W8.11209; VIENTOS \W8.11209; DOMINANTES \W0.26530; RECORRIDO SOLAR PERIFÉRICO NORTE OJO DE AGUA PUERTO DE VERACRUZ PLAYAS BOCA DEL CIELO PUERTO VALLARTA PLAYAS DE ACAPULCO PLAYAS DE CATAZAJÁ CROQUIS DE LOCALIZACIÓN FOLIO DE LICENCIA Y FACTIBILIDAD Y USO DE SUELO: 2 2 2 PLANO: SALIDA United States NPT -1.0 NPT -2.5 NPT -1.0 NPT -1.0 2% 2% COCINA BODEGA PROYECTOR \W8.01482; SALA DE \W5.76418; PROYECCIÓN \W7.11405; SALA DE \W5.31121; EXPOSICIÓN \W8.57216; TAQUILLA FUENTE SALIDA DE EMERGENCIA SALIDA DE EMERGENCIA B C F H I J M A 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 D G K L K G E D 5 5 5 2 4.7 5 4 5.95 5 5 12.7 5 5 5 5 5 5 3 6.3 5 5 5 5 5 5 Y \W1.70361; Y´ V.D. ASOLEAMIENTO SELLO DE AUTORIZACIÓN OFICIAL FECHA: SUPERFICIE TERRENO: SUPERFICIE A CONSTRUIR: SUPERFICIE LIBRE: 27, 000.00 m 15, 278.84 m 11, 721.16 m TIPO DE OBRA: NUEVA NOMBRE DEL PROPIETARIO: TALLER DE DISEÑO ARQUITECTÓNICO VII UBICACIÓN: ESCALA: 1:125 ACOTACIONES: METROS \W2.43226; PLANO ARQUITECTÓNICO \W2.43226; PLANETARIO AR-1 CORRESPONSABLE DE OBRA: PROYECTÓ: ASESOR: NORTE \W8.11209; VIENTOS \W8.11209; DOMINANTES \W0.26530; RECORRIDO SOLAR PERIFÉRICO NORTE OJO DE AGUA PUERTO DE VERACRUZ PLAYAS BOCA DEL CIELO PUERTO VALLARTA PLAYAS DE ACAPULCO PLAYAS DE CATAZAJÁ CROQUIS DE LOCALIZACIÓN FOLIO DE LICENCIA Y FACTIBILIDAD Y USO DE SUELO: 2 2 2 PLANO: SALIDA NPT -2.5 PROYECTOR \W8.01482; SALA DE \W5.76418; PROYECCIÓN S A SAL NPT -1.0 NPT -1.0 NPT -1.0 ÁREA TÉCNICA DIRECCIÓN CAFETERÍA BAÑO HOMBRES SELLO DE AUTORIZACIÓN OFICIAL CORTE Y-Y' D G K K D A B F J G D FACHADA SUR-ORIENTE 5 5 5 5 5 5 5 5 5 5 5 5 5 FECHA: SUPERFICIE TERRENO: SUPERFICIE A CONSTRUIR: SUPERFICIE LIBRE: 27, 000.00 m 15, 278.84 m 11, 721.16 m TIPO DE OBRA: NUEVA NOMBRE DEL PROPIETARIO: TALLER DE DISEÑO ARQUITECTÓNICO VII UBICACIÓN: ESCALA: 1:125 ACOTACIONES: METROS FACHADAS PLANETARIO FA-1 CORRESPONSABLE DE OBRA: PROYECTÓ: ASESOR: NORTE \W8.11209; VIENTOS \W8.11209; DOMINANTES \W0.26530; RECORRIDO SOLAR PERIFÉRICO NORTE OJO DE AGUA PUERTO DE VERACRUZ PLAYAS BOCA DEL CIELO PUERTO VALLARTA PLAYAS DE ACAPULCO PLAYAS DE CATAZAJÁ CROQUIS DE LOCALIZACIÓN FOLIO DE LICENCIA Y FACTIBILIDAD Y USO DE SUELO: 2 2 2 PLANO: SELLO DE AUTORIZACIÓN OFICIAL 5 5 5 5 5 5 5 5 5 5
