Rehabilitation Of One Family Housing With Historic Shell, Priorat, Spain DWG Plan for AutoCAD

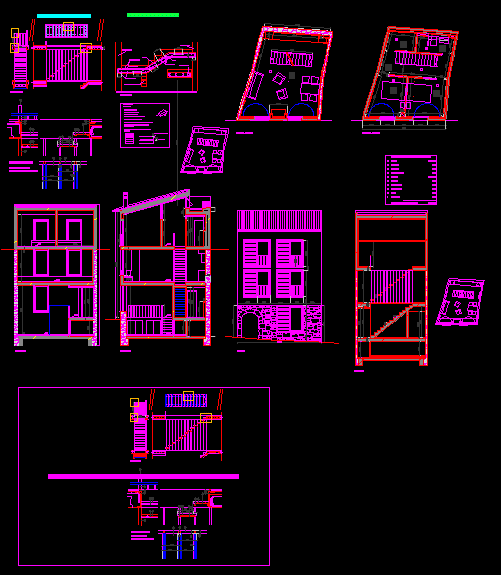

Rehabilitate historic housing. architectural plans and construction details of finishes

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

flat scale: project, students usero hercilla, fernando villar monteagudo, ivan, before, after, sections foundations, section bb, section cc, section dd, constructive schemes and water drain, shelter for pilgrims in lugo, ground floor, plant basement, second floor double space, covered floor, second floor, first floor, ppp, brick factory, perforated brick, partition arm, lower slab arm, upper slab arm, resistant factory wall, longitudinal arm, lightweight concrete, bgi, section aa, section bb, section cc, facade, stair slab on resistant and perimeter walls, perimeter wall, metallic stair detail, stair slab detail

Raw text data extracted from CAD file:

\A1;1790 \A1;2491 \A1;5286 \A1;2173 \A1;6345 \A1;2688 \A1;2688 \A1;2320 \A1;1100 \A1;2050 \A1;2731 \A1;4994 \A1;1100 \A1;1450 \A1;2390 \A1;1360 \A1;300 \A1;6600 \A1;658 \A1;2066 \A1;2926 \A1;100 \A1;855 \A1;4247 \A1;1091 \A1;941 \A1;3388 \A1;3385 \A1;3472 \A1;699 \A1;206 \A1;744 \A1;1405 \A1;970 \A1;1283 \A1;815 \A1;1924 \A1;4064 \A1;2687 \A1;917 \A1;856 \A1;5261 \A1;657 \A1;1403 \A1;2154 \A1;2691 \A1;855 \A1;856 \A1;1601 \A1;100 \A1;174 \A1;3884 \A1;1516 \A1;6600 \A1;1014 \A1;364 \A1;5385 \A1;5004 \A1;3608 \A1;6626 \A1;1590 \A1;361 \A1;1200 \A1;200 \A1;1261 \A1;2500 \A1;745 \A1;1200 \A1;895 \A1;250 \A1;300 \A1;201 \A1;2780 \A1;745 \A1;1200 \A1;895 \A1;250 \A1;300 \A1;201 \A1;2780 \A1;197 PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP \c4473924;Un solar de 43,00 m2 en el casco antiguo de la Morera de Montsant, cerrado por una fachada a medio caer y tres medianeras de piedra, es el lugar donde se hace caber una vivienda de fin de semana. \c4473924;La vivienda se desarrolla en tres plantas. La planta baja se reparte en una parte a nivel de calle donde se encuentra el acceso y un baño pequeño con lavadero; y en otra parte semienterrada de mayor altura libre, donde se sitúa \c4473924;una sala polivalente y unos armarios trasteros. La planta primera tiene un único espacio de comedor-sala y cocina. La planta segunda dispone de dos habitaciones bajo cubierta inclinada y un baño y vestidor bajo cubierta plana. \c4473924;La calle a la que da frente la vivienda es muy estrecha, por lo que se opta por cortar la cubierta inclinada por la parte posterior del edificio, sobre el baño y el vestidor, dejándolos como espacios de inferior altura, para permitir una \c4473924;mejor entrada de luz y ventilación natural cruzada a toda la vivienda, que llegará a las plantas inferiores a través de la escalera del segundo tramo, que se diseña y sitúa estratégicamente para dicho propósito. \c4473924;La escalera de este segundo tramo se concibe a base de escalones independientes de madera colgados de unos montantes metálicos sujetos entre los forjados de las dos plantas, actuando a la vez de elemento separador entre \c4473924;la cocina y la sala de estar-comedor, a modo de filtro, sin cerrar visualmente los espacios al completo. En cambio, la escalera del primer tramo está totalmente cerrada para aislar térmica y visualmente la planta baja de la zona de \c4473924;comedor-estar y cocina. \c4473924;El color blanco predominante del interior, la piedra de los muros preexistentes y la madera del pavimento confieren a la vivienda un ambiente cálido y agradable. ANTES DESPUÉS VIVIENDA EN PRIORAT ARQUITECTOS: M2ARQUITECTURA SCP UBICACIÓN: LA MORENA DEL MONTSANT, PRIORAT, TARRAGONA, ESPAÑA \A1;\LÍ\A1;\LNDiCE: \A1;\L \A1;Nº PLANO ESCALA \A1; \A1; \A1;ARQUITECTURA \W5.15464; \A1;A1 SITUACI\A1;Ó\A1;N:PRIORAT, TARRAGONA 1/1000 \A1; \W4.00000; \A1;A2 INFORMACI\A1;Ó\A1;N ESTADO ACTUAL 1/100 \A1; \A1;PLANTAS CON ACABADOS \W4.00000; \A1;A3 PLANTA S\A1;Ó\A1;TANO Y BAJA 1/50 \A1; \W4.00000; \A1;A4 PLANTA PRIMERA Y SEGUNDA 1/50 \A1; \W4.00000; \A1;A5 PLANTAS CUBIERTA 1/50 \A1; \A1; A6 SECCIONES LONGITUDINALES 1/50 \A1; \W4.00000; \A1;A7 SECCIONES TRANSVERSALES 1/50 \A1; \W4.00000; \A1;A8 DETALLES ESCALERAS V/E \A1; \A1; \A1; \W2.50000; PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: 1/100 PROYECTO \W5.15464; ESTADO ACTUAL ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: 1/1000 PROYECTO \W5.15464; EMPLAZAMIENTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP \A1;9324 \A1;7774 \A1;5170 \A1;1358 \A1;4782 \A1;3520 \A1;2700 \A1;3386 \A1;3370 PLANO DE REPLANTEO E: 1/200 PLANO DE CIMENTACIÓN E: 1/200 En cuanto a la construcción tenemos unos muros portantes de hormigón armado que se apoyan sobre zapatas corridas (tal como se muestra en el plano de cimentación) con un espesor de 30cm que dialoga con la edificación colindante ya que también son muros portantes de dimensiones aproximadas. Pero aunque quería que este edificio se adaptase al entorno (su configuración) quería que destacase para que le fuese más cómodo al usuario. De esta manera el edificio se envuelve de una piel de madera que entra en diálogo con la edificación y mismo con el puente romano haciendo ese dúo histórico entre piedra-madera. Utilizo dos sistemas para la colocación de las lamas de madera; una disposición vertical para el bloque de salas multifuncional y otra horizontal para el resto de espacios. SECCIONES CIMENTACIÓN seccion bb seccion cc seccion dd ESQUEMAS CONSTRUCTIVOS Y DE BAJANTE DE AGUAS ALBERGUE PARA PEREGRINOS EN LUGO VILLAR MONTEAGUDO, IVÁN GRUPO C3 PV \A1;900 \A1;1000 \A1;310 \A1;260 \A1;180 \A1;400 \A1;405 \A1;310 \A1;260 \A1;260 \A1;310 PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP \c4473924;Un solar de 43,00 m2 en el casco antiguo de la Morera de Montsant, \c4473924;cerrado por una fachada a medio caer y tres medianeras de piedra, es el \c4473924;lugar donde se hace caber una vivienda de fin de semana. \c4473924;La vivienda se desarrolla en tres plantas. La planta baja se reparte en una \c4473924;parte a nivel de calle donde se encuentra el acceso y un baño pequeño con \c4473924;lavadero; y en otra parte semienterrada de mayor altura libre, donde se \c4473924;sitúa una sala polivalente y unos armarios trasteros. La planta primera tiene \c4473924;un único espacio de comedor-sala y cocina. La planta segunda dispone de \c4473924;dos habitaciones bajo cubierta inclinada y un baño y vestidor bajo cubierta \c4473924;plana. \c4473924;La calle a la que da frente la vivienda es muy estrecha, por lo que se opta \c4473924;por cortar la cubierta inclinada por la parte posterior del edificio, sobre el \c4473924;baño y el vestidor, dejándolos como espacios de inferior altura, para \c4473924;permitir una mejor entrada de luz y ventilación natural cruzada a toda la \c4473924;vivienda, que llegará a las plantas inferiores a través de la escalera del \c4473924;segundo tramo, que se diseña y sitúa estratégicamente para dicho \c4473924;propósito. \c4473924;La escalera de este segundo tramo se concibe a base de escalones \c4473924;independientes de madera colgados de unos montantes metálicos sujetos \c4473924;entre los forjados de las dos plantas, actuando a la vez de elemento \c4473924;separador entre la cocina y la sala de estar-comedor, a modo de filtro, sin \c4473924;cerrar visualmente los espacios al completo. En cambio, la escalera del \c4473924;primer tramo está totalmente cerrada para aislar térmica y visualmente la \c4473924;planta baja de la zona de comedor-estar y cocina. \c4473924;El color blanco predominante del interior, la piedra de los muros \c4473924;preexistentes y la madera del pavimento confieren a la vivienda un \c4473924;ambiente cálido y agradable. PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP \A1;\LÍ\A1;\LNDiCE: \A1;\L \A1;Nº PLANO ESCALA \A1;iNTRODUCCiÓN \W5.15464; \A1;I1 GRUPO DIES , HOGAR DE ANCIANOS S/E \A1; \A1;ARQUITECTURA: \W5.15464; \A1;A1 SITUACI\A1;Ó\A1;N:Villa alhu\A1;é\A1;, Chile 1/200 \A1; \W4.00000; \A1;A2 ALZADOS 1/100 \A1; \W4.00000; \A1;A3 ESTUDIO AC\A1;Ú\A1;STICO Y FUNCIONAL 1/100 \A1; \W4.00000; \A1;A4 TABIQUER\A1;Í\A1;A 1/100 \A1; \W4.00000; \A1;A5 CARPINTER\A1;Í\A1;AS INTERIORES 1/25 \A1; \A1; A6 SECTOR DE INCENDIOS \A1;1/100 \A1; \A1; \A1; \W2.50000; \A1;\LÍ\A1;\LNDiCE: \A1;\L \A1;Nº PLANO ESCALA \A1;iNTRODUCCiÓN \W5.15464; \A1;I1 GRUPO DIES , HOGAR DE ANCIANOS S/E \A1; \A1;ARQUITECTURA: \W5.15464; \A1;A1 SITUACI\A1;Ó\A1;N:Villa alhu\A1;é\A1;, Chile 1/200 \A1; \W4.00000; \A1;A2 ALZADOS 1/100 \A1; \W4.00000; \A1;A3 ESTUDIO AC\A1;Ú\A1;STICO Y FUNCIONAL 1/100 \A1; \W4.00000; \A1;A4 TABIQUER\A1;Í\A1;A 1/100 \A1; \W4.00000; \A1;A5 CARPINTER\A1;Í\A1;AS INTERIORES 1/25 \A1; \A1; A6 SECTOR DE INCENDIOS \A1;1/100 \A1; \A1; \A1; \W2.50000; ACABADOS SUELO \H0.71429x; PI-PARQUET INDUSTRIAL DE MADERA DE ROBLE DERIVADO DEL PARQUET MOSAICO DE 16mm DE GROSOR CON TABLILLAS DE 8X160mm Y LOSETA DE 160X320mm. APROVECHAMIENTO DE LAS TABLILLAS DESECHADAS, UNIDAS POR SUS CARAS PERO NO PEGADAS, ENCOLADO POR TODA LA SUPERFICIE CON ADHESIVO DE POLIURETANO. LIJADO CON LIJAS DE DIFERENTES GRANOS DEPENDIENDO DEL DESNIVEL DE LA SUPERFICIE Y BARNIZADO CON TRE MANOS DE POLIURETANO P-6/8, s/ CTE-DB SU Y NTE-RSE-12. BG-SOLADO DE BALDOSA DE GRES COMPACTO PORCELÁNICO DE 60X30cm, ABSORCIÓN DEL AGUA, SEGÚN UNI, EN99, 0.00-0.06. RESISTENCIA A FLEXIÓN, SEGÚN UNI, EN 100, 55-60 Nw/mm²,RESISTENCIA A LA ABRASIÓN, SEGÚN UNI, EN 102, 110-120mm\fISOCPEUR|b0|i0|c0|p34;³. \Fsimplex|c0;DUREZA EN MOHS, SEGÚN UNI, EN 101, 7,5-8. DILATACIÓN TÉRMICA, SEGÚN UNI, EN 6, 8, 10-6, COLORES INALTERABLES, RESISTENTE AL HIELO, SEGÚN UNI, EN202 Y A LOS ATAQUES ACIDOS-BASES, SEGÚN UNI, EN10, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN ZONAS, RECIBIDO CON CEMENTO COLA IMPERMEABLE TIPO SIKACERAM 225, REJUNTADO CON LECHADA DE CEMENTO PLANCO PL-V 22,5 PIGMENTADA EN EL COLOR DE LA TESELA, PREVIA APLICACIÓN DE DOS MANOS DE MICROMORTERO A BASE DE CEMENTO BLANCO Y RESINAS SINTÉTICAS, DE DOS COMPONENTES TIPO SIKA TOP 141 SP O SIMILAR, COLOCANDO A MATACORTE, SOBRE PASTA NIVELADORA, s/NTE-RSR-2. PR-HUELLA DE PELDAÑO DE ROBLE PARA BARNIZAR, DE 30X5cm TOTALMENTE COLOCADA SOBRE PLETINA METÁLICA MACIZA DE ACERO INOXIDABLE. RESISTENCIA AL DESLIZAMIENTO Rd s/ UNE- ENV 12633 CLASE 3 S/CTE- DBSU Y NTE-RSE-12. RP- RODAPIÉ DE MADERA DE FIBRAS DE DENSIDAD MEDIA MDF DE 7cm \H1.4x; ACABADOS DE PARED \H0.71429x; M-MAMPOSTERÍA A UNA CARA DE PIEDRA DE GRANITO DE ESPESOR 40cm, COLOCADA CON JUNTA Y RECIBIDA CON MORTERO M5 SEGÚN UNE- EN 998-2, INCLUSO PUESTA DE LA PIEDRA A PIE DE OBRA, Y LIMPIEZA DE LA MISMA. A-ALICATADO CON BALDOSA DE GRES COMPACTO NATURAL PORCELANICO DE 28X28 cm, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN ZONAS Y DOCUMENTOS DE PROYECTO, RECIBIDO CON CEMENTO COLA IMPERMEABLE TIPO SIKACERAM 235 FLEXIBLE, REJUNTADO CON LECHADA DE CEMENTO BLANCO PIGMENTADA EN EL COLOR DE LA BALDOSA, PREVIA APLICACIÓN DE DOS MANOS DE MICROMORTERO A BASE DE CEMENTO BLANCO BL 22,5X SEGÚN UNE 80305 Y RESINAS SINTÉTICAS, DE DOS COMPONENTES TIPO SIKA TOP 141 SP O SIMILAR. COLOCADO A MATACORTE. ALTURA MÁXIMA DE COLOCACIÓN 2,4. AB- ALICATADO CON BALDOSA DE GRES COMPACTO DE 40X40cm 1ª, RECIBIDO CON CEMENTO COLA TIPO SIKACERAM 225, COLOCADO A JUNTA COINCIDENTE, REJUNTADO CON LECHADA DE CEMENTO BLANCO BL 22,5x SEGÚN UNE 80305. PPP- REVESTIMIENTO DE PARAMENTOS VERTICALES INTERIORES CON PINTURA PLÁSTICA, FUNGICIDA, MATE Y LISA A BASE DE RESINAS EN EMULSIÓN ACUOSA QUE SECAN POR POLIMERIZACIÓN Y PIGMENTOS DE ALTA CALIDAD INALTERABLES A LA LUZ, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN DOCUMENTOS DE PROYECTO, CON LIJADO PREVIO DE PEQUEÑAS ADHERENCIAS E IMPERFECCIONES. APLICACIÓN DE UNA MANO DE FONDO CON PINTURA MUY DILUIDA PARA TAPAR POROS, EMPLASTECIDO DE FALTAS Y REPASO CON NUEVA MANO DE FONDO Y DOS MANOS DE ACABADO LISO, s/NTE-RPP. \H1.4x;ACABADOS TECHOS \H0.71428x;FT- FALSO TECHO DE PLACA DE YESO LAMINADO DE 19mm DE ESPESOR. ACABADO LISO CON PINTURA BLANCA, FUNGICIDA, BACTERICIDA,MATE. PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: 1/50 PROYECTO \W5.15464; PLANTA SÓTANO Y BAJA ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP ACABADOS SUELO PI-PARQUET INDUSTRIAL DE MADERA DE ROBLE DERIVADO DEL PARQUET MOSAICO DE 16mm DE GROSOR CON TABLILLAS DE 8X160mm Y LOSETA DE 160X320mm. APROVECHAMIENTO DE LAS TABLILLAS DESECHADAS, UNIDAS POR SUS CARAS PERO NO PEGADAS, ENCOLADO POR TODA LA SUPERFICIE CON ADHESIVO DE POLIURETANO. LIJADO CON LIJAS DE DIFERENTES GRANOS DEPENDIENDO DEL DESNIVEL DE LA SUPERFICIE Y BARNIZADO CON TRE MANOS DE POLIURETANO P-6/8, s/ CTE-DB SU Y NTE-RSE-12. BG-SOLADO DE BALDOSA DE GRES COMPACTO PORCELÁNICO DE 60X30cm, ABSORCIÓN DEL AGUA, SEGÚN UNI, EN99, 0.00-0.06. RESISTENCIA A FLEXIÓN, SEGÚN UNI, EN 100, 55-60 Nw/mm²,RESISTENCIA A LA ABRASIÓN, SEGÚN UNI, EN 102, 110-120mm³. DUREZA EN MOHS, SEGÚN UNI, EN 101, 7,5-8. DILATACIÓN TÉRMICA, SEGÚN UNI, EN 6, 8, 10-6, COLORES INALTERABLES, RESISTENTE AL HIELO, SEGÚN UNI, EN202 Y A LOS ATAQUES ACIDOS-BASES, SEGÚN UNI, EN10, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN ZONAS, RECIBIDO CON CEMENTO COLA IMPERMEABLE TIPO SIKACERAM 225, REJUNTADO CON LECHADA DE CEMENTO PLANCO PL-V 22,5 PIGMENTADA EN EL COLOR DE LA TESELA, PREVIA APLICACIÓN DE DOS MANOS DE MICROMORTERO A BASE DE CEMENTO BLANCO Y RESINAS SINTÉTICAS, DE DOS COMPONENTES TIPO SIKA TOP 141 SP O SIMILAR, COLOCANDO A MATACORTE, SOBRE PASTA NIVELADORA, s/NTE-RSR-2. PR-HUELLA DE PELDAÑO DE ROBLE PARA BARNIZAR, DE 30X5cm TOTALMENTE COLOCADA SOBRE PLETINA METÁLICA MACIZA DE ACERO INOXIDABLE. RESISTENCIA AL DESLIZAMIENTO Rd s/ UNE- ENV 12633 CLASE 3 S/CTE- DBSU Y NTE-RSE-12. RP- RODAPIÉ DE MADERA DE FIBRAS DE DENSIDAD MEDIA MDF DE 7cm ACABADOS DE PARED M-MAMPOSTERÍA A UNA CARA DE PIEDRA DE GRANITO DE ESPESOR 40cm, COLOCADA CON JUNTA Y RECIBIDA CON MORTERO M5 SEGÚN UNE- EN 998-2, INCLUSO PUESTA DE LA PIEDRA A PIE DE OBRA, Y LIMPIEZA DE LA MISMA. A-ALICATADO CON BALDOSA DE GRES COMPACTO NATURAL PORCELANICO DE 28X28 cm, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN ZONAS Y DOCUMENTOS DE PROYECTO, RECIBIDO CON CEMENTO COLA IMPERMEABLE TIPO SIKACERAM 235 FLEXIBLE, REJUNTADO CON LECHADA DE CEMENTO BLANCO PIGMENTADA EN EL COLOR DE LA BALDOSA, PREVIA APLICACIÓN DE DOS MANOS DE MICROMORTERO A BASE DE CEMENTO BLANCO BL 22,5X SEGÚN UNE 80305 Y RESINAS SINTÉTICAS, DE DOS COMPONENTES TIPO SIKA TOP 141 SP O SIMILAR. COLOCADO A MATACORTE. ALTURA MÁXIMA DE COLOCACIÓN 2,4. AB- ALICATADO CON BALDOSA DE GRES COMPACTO DE 40X40cm 1ª, RECIBIDO CON CEMENTO COLA TIPO SIKACERAM 225, COLOCADO A JUNTA COINCIDENTE, REJUNTADO CON LECHADA DE CEMENTO BLANCO BL 22,5x SEGÚN UNE 80305. PPP- REVESTIMIENTO DE PARAMENTOS VERTICALES INTERIORES CON PINTURA PLÁSTICA, FUNGICIDA, MATE Y LISA A BASE DE RESINAS EN EMULSIÓN ACUOSA QUE SECAN POR POLIMERIZACIÓN Y PIGMENTOS DE ALTA CALIDAD INALTERABLES A LA LUZ, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN DOCUMENTOS DE PROYECTO, CON LIJADO PREVIO DE PEQUEÑAS ADHERENCIAS E IMPERFECCIONES. APLICACIÓN DE UNA MANO DE FONDO CON PINTURA MUY DILUIDA PARA TAPAR POROS, EMPLASTECIDO DE FALTAS Y REPASO CON NUEVA MANO DE FONDO Y DOS MANOS DE ACABADO LISO, s/NTE-RPP. ACABADOS TECHOS FT- FALSO TECHO DE PLACA DE YESO LAMINADO DE 19mm DE ESPESOR. ACABADO LISO CON PINTURA BLANCA, FUNGICIDA, BACTERICIDA,MATE. PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: 1/50 PROYECTO \W5.15464; SECCION Y FACHADA ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP B B A A C C PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: 1/50 PROYECTO \W5.15464; PLANTA PRIMERA Y SEGUNDA ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP ACABADOS SUELO PI-PARQUET INDUSTRIAL DE MADERA DE ROBLE DERIVADO DEL PARQUET MOSAICO DE 16mm DE GROSOR CON TABLILLAS DE 8X160mm Y LOSETA DE 160X320mm. APROVECHAMIENTO DE LAS TABLILLAS DESECHADAS, UNIDAS POR SUS CARAS PERO NO PEGADAS, ENCOLADO POR TODA LA SUPERFICIE CON ADHESIVO DE POLIURETANO. LIJADO CON LIJAS DE DIFERENTES GRANOS DEPENDIENDO DEL DESNIVEL DE LA SUPERFICIE Y BARNIZADO CON TRE MANOS DE POLIURETANO P-6/8, s/ CTE-DB SU Y NTE-RSE-12. BG-SOLADO DE BALDOSA DE GRES COMPACTO PORCELÁNICO DE 60X30cm, ABSORCIÓN DEL AGUA, SEGÚN UNI, EN99, 0.00-0.06. RESISTENCIA A FLEXIÓN, SEGÚN UNI, EN 100, 55-60 Nw/mm²,RESISTENCIA A LA ABRASIÓN, SEGÚN UNI, EN 102, 110-120mm³. DUREZA EN MOHS, SEGÚN UNI, EN 101, 7,5-8. DILATACIÓN TÉRMICA, SEGÚN UNI, EN 6, 8, 10-6, COLORES INALTERABLES, RESISTENTE AL HIELO, SEGÚN UNI, EN202 Y A LOS ATAQUES ACIDOS-BASES, SEGÚN UNI, EN10, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN ZONAS, RECIBIDO CON CEMENTO COLA IMPERMEABLE TIPO SIKACERAM 225, REJUNTADO CON LECHADA DE CEMENTO PLANCO PL-V 22,5 PIGMENTADA EN EL COLOR DE LA TESELA, PREVIA APLICACIÓN DE DOS MANOS DE MICROMORTERO A BASE DE CEMENTO BLANCO Y RESINAS SINTÉTICAS, DE DOS COMPONENTES TIPO SIKA TOP 141 SP O SIMILAR, COLOCANDO A MATACORTE, SOBRE PASTA NIVELADORA, s/NTE-RSR-2. PR-HUELLA DE PELDAÑO DE ROBLE PARA BARNIZAR, DE 30X5cm TOTALMENTE COLOCADA SOBRE PLETINA METÁLICA MACIZA DE ACERO INOXIDABLE. RESISTENCIA AL DESLIZAMIENTO Rd s/ UNE- ENV 12633 CLASE 3 S/CTE- DBSU Y NTE-RSE-12. RP- RODAPIÉ DE MADERA DE FIBRAS DE DENSIDAD MEDIA MDF DE 7cm ACABADOS DE PARED M-MAMPOSTERÍA A UNA CARA DE PIEDRA DE GRANITO DE ESPESOR 40cm, COLOCADA CON JUNTA Y RECIBIDA CON MORTERO M5 SEGÚN UNE- EN 998-2, INCLUSO PUESTA DE LA PIEDRA A PIE DE OBRA, Y LIMPIEZA DE LA MISMA. A-ALICATADO CON BALDOSA DE GRES COMPACTO NATURAL PORCELANICO DE 28X28 cm, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN ZONAS Y DOCUMENTOS DE PROYECTO, RECIBIDO CON CEMENTO COLA IMPERMEABLE TIPO SIKACERAM 235 FLEXIBLE, REJUNTADO CON LECHADA DE CEMENTO BLANCO PIGMENTADA EN EL COLOR DE LA BALDOSA, PREVIA APLICACIÓN DE DOS MANOS DE MICROMORTERO A BASE DE CEMENTO BLANCO BL 22,5X SEGÚN UNE 80305 Y RESINAS SINTÉTICAS, DE DOS COMPONENTES TIPO SIKA TOP 141 SP O SIMILAR. COLOCADO A MATACORTE. ALTURA MÁXIMA DE COLOCACIÓN 2,4. AB- ALICATADO CON BALDOSA DE GRES COMPACTO DE 40X40cm 1ª, RECIBIDO CON CEMENTO COLA TIPO SIKACERAM 225, COLOCADO A JUNTA COINCIDENTE, REJUNTADO CON LECHADA DE CEMENTO BLANCO BL 22,5x SEGÚN UNE 80305. PPP- REVESTIMIENTO DE PARAMENTOS VERTICALES INTERIORES CON PINTURA PLÁSTICA, FUNGICIDA, MATE Y LISA A BASE DE RESINAS EN EMULSIÓN ACUOSA QUE SECAN POR POLIMERIZACIÓN Y PIGMENTOS DE ALTA CALIDAD INALTERABLES A LA LUZ, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN DOCUMENTOS DE PROYECTO, CON LIJADO PREVIO DE PEQUEÑAS ADHERENCIAS E IMPERFECCIONES. APLICACIÓN DE UNA MANO DE FONDO CON PINTURA MUY DILUIDA PARA TAPAR POROS, EMPLASTECIDO DE FALTAS Y REPASO CON NUEVA MANO DE FONDO Y DOS MANOS DE ACABADO LISO, s/NTE-RPP. ACABADOS TECHOS FT- FALSO TECHO DE PLACA DE YESO LAMINADO DE 19mm DE ESPESOR. ACABADO LISO CON PINTURA BLANCA, FUNGICIDA, BACTERICIDA,MATE. PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: 1/50 PROYECTO \W5.15464; SECCIONES ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP B B A A PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: 1/50 PROYECTO \W5.15464; PLANTAS CUBIERTA ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP \A1;900 \A1;1000 \A1;310 \A1;260 \A1;180 \A1;400 \A1;405 \A1;310 \A1;260 \A1;260 \A1;310 1 2 3 4 5 1 1 2 4 4 4 4 5 5 5 3 6 6 \A1;250 \A1;180 6 7 ACABADOS SUELO PI-PARQUET INDUSTRIAL DE MADERA DE ROBLE DERIVADO DEL PARQUET MOSAICO DE 16mm DE GROSOR CON TABLILLAS DE 8X160mm Y LOSETA DE 160X320mm. APROVECHAMIENTO DE LAS TABLILLAS DESECHADAS, UNIDAS POR SUS CARAS PERO NO PEGADAS, ENCOLADO POR TODA LA SUPERFICIE CON ADHESIVO DE POLIURETANO. LIJADO CON LIJAS DE DIFERENTES GRANOS DEPENDIENDO DEL DESNIVEL DE LA SUPERFICIE Y BARNIZADO CON TRE MANOS DE POLIURETANO P-6/8, s/ CTE-DB SU Y NTE-RSE-12. BG-SOLADO DE BALDOSA DE GRES COMPACTO PORCELÁNICO DE 60X30cm, ABSORCIÓN DEL AGUA, SEGÚN UNI, EN99, 0.00-0.06. RESISTENCIA A FLEXIÓN, SEGÚN UNI, EN 100, 55-60 Nw/mm²,RESISTENCIA A LA ABRASIÓN, SEGÚN UNI, EN 102, 110-120mm³. DUREZA EN MOHS, SEGÚN UNI, EN 101, 7,5-8. DILATACIÓN TÉRMICA, SEGÚN UNI, EN 6, 8, 10-6, COLORES INALTERABLES, RESISTENTE AL HIELO, SEGÚN UNI, EN202 Y A LOS ATAQUES ACIDOS-BASES, SEGÚN UNI, EN10, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN ZONAS, RECIBIDO CON CEMENTO COLA IMPERMEABLE TIPO SIKACERAM 225, REJUNTADO CON LECHADA DE CEMENTO PLANCO PL-V 22,5 PIGMENTADA EN EL COLOR DE LA TESELA, PREVIA APLICACIÓN DE DOS MANOS DE MICROMORTERO A BASE DE CEMENTO BLANCO Y RESINAS SINTÉTICAS, DE DOS COMPONENTES TIPO SIKA TOP 141 SP O SIMILAR, COLOCANDO A MATACORTE, SOBRE PASTA NIVELADORA, s/NTE-RSR-2. PR-HUELLA DE PELDAÑO DE ROBLE PARA BARNIZAR, DE 30X5cm TOTALMENTE COLOCADA SOBRE PLETINA METÁLICA MACIZA DE ACERO INOXIDABLE. RESISTENCIA AL DESLIZAMIENTO Rd s/ UNE- ENV 12633 CLASE 3 S/CTE- DBSU Y NTE-RSE-12. RP- RODAPIÉ DE MADERA DE FIBRAS DE DENSIDAD MEDIA MDF DE 7cm ACABADOS DE PARED M-MAMPOSTERÍA A UNA CARA DE PIEDRA DE GRANITO DE ESPESOR 40cm, COLOCADA CON JUNTA Y RECIBIDA CON MORTERO M5 SEGÚN UNE- EN 998-2, INCLUSO PUESTA DE LA PIEDRA A PIE DE OBRA, Y LIMPIEZA DE LA MISMA. A-ALICATADO CON BALDOSA DE GRES COMPACTO NATURAL PORCELANICO DE 28X28 cm, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN ZONAS Y DOCUMENTOS DE PROYECTO, RECIBIDO CON CEMENTO COLA IMPERMEABLE TIPO SIKACERAM 235 FLEXIBLE, REJUNTADO CON LECHADA DE CEMENTO BLANCO PIGMENTADA EN EL COLOR DE LA BALDOSA, PREVIA APLICACIÓN DE DOS MANOS DE MICROMORTERO A BASE DE CEMENTO BLANCO BL 22,5X SEGÚN UNE 80305 Y RESINAS SINTÉTICAS, DE DOS COMPONENTES TIPO SIKA TOP 141 SP O SIMILAR. COLOCADO A MATACORTE. ALTURA MÁXIMA DE COLOCACIÓN 2,4. AB- ALICATADO CON BALDOSA DE GRES COMPACTO DE 40X40cm 1ª, RECIBIDO CON CEMENTO COLA TIPO SIKACERAM 225, COLOCADO A JUNTA COINCIDENTE, REJUNTADO CON LECHADA DE CEMENTO BLANCO BL 22,5x SEGÚN UNE 80305. PPP- REVESTIMIENTO DE PARAMENTOS VERTICALES INTERIORES CON PINTURA PLÁSTICA, FUNGICIDA, MATE Y LISA A BASE DE RESINAS EN EMULSIÓN ACUOSA QUE SECAN POR POLIMERIZACIÓN Y PIGMENTOS DE ALTA CALIDAD INALTERABLES A LA LUZ, COLOR A ELEGIR POR LA DIRECCIÓN FACULTATIVA SEGÚN DOCUMENTOS DE PROYECTO, CON LIJADO PREVIO DE PEQUEÑAS ADHERENCIAS E IMPERFECCIONES. APLICACIÓN DE UNA MANO DE FONDO CON PINTURA MUY DILUIDA PARA TAPAR POROS, EMPLASTECIDO DE FALTAS Y REPASO CON NUEVA MANO DE FONDO Y DOS MANOS DE ACABADO LISO, s/NTE-RPP. ACABADOS TECHOS FT- FALSO TECHO DE PLACA DE YESO LAMINADO DE 19mm DE ESPESOR. ACABADO LISO CON PINTURA BLANCA, FUNGICIDA, BACTERICIDA,MATE. \A1;180 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;100 5 5 5 5 5 5 5 5 5 5 5 02 03 04 5 5 5 5 5 5 5 5 5 5 5 5 \A1;100 \A1;150 5 5 5 5 \A1;1000 \A1;1000 5 5 01 PLANTA BAJA PLANTA SÓTANO 5 \W5.15464; CUADRO DE SUPERFICIES ÚTILES(M²) 01 SALÓN 13.80 02 ENTRADA 7.40 03 ALMACÉN 6.45 04 BAÑO PEQUEÑO 3.30 05 COCINA 33.20 06 PASILLO 6.95 07 HABITACIÓN 1 8.95 08 HABITACIÓN 2 8.40 09 BAÑO 3.75 10 VESTIDOR 3.30 \W5.15464; SUPERFICIA CONSTRUIDA TOTAL 125.75 5 5 \A1;150 5 5 5 5 PLANTA SEGUNDA DOBLE ESPACIO \A1;6626 PLANTA CUBIERTA 5 5 5 \A1;1100 \A1;200 \A1;1200 \A1;2500 \A1;2350 \A1;900 \A1;3900 \A1;2350 \A1;9850 \A1;250 \A1;1200 5 \A1;2500 \A1;2350 \A1;2020 \A1;270 \A1;650 \A1;2020 5 5 \A1;900 \A1;8310 \A1;300 \A1;2500 \A1;450 \A1;400 \A1;1100 \A1;300 \A1;100 \A1;3900 \A1;2350 \A1;2500 \A1;2500 \A1;300 \A1;2500 \A1;2880 CUADRO DE SUPERFICIES SALA DE FIESTAS 13.8n² ENTRADA 7,4m² ALMACEN 6,45m² CUARTO DE BAÑO 3,3m² COCINA 33,2m² PASILLO 6,95m² HABITACION 1 8,95m² HABITACION2 8,4m² CUARTO DE BAÑO 3,75m² VESTIDOR 3,3m² TOTAL 95,5m² SEGUNDA PLANTA PRIMERA PLANTA \A1;2880 5 \A1;2050 \A1;6590 \A1;2480 \A1;1550 \A1;1000 \A1;1560 \A1;1000 \A1;1450 \A1;750 \A1;2050 \A1;300 5 \A1;2050 5 \A1;300 \A1;2500 \A1;2350 \A1;300 \A1;200 5 \A1;1100 \A1;2500 \A1;2100 \A1;200 5 \A1;2500 \A1;300 \A1;2080 \A1;1450 \A1;1100 \A1;1500 \A1;1100 \A1;1450 \A1;6590 \A1;3030 \A1;2750 \A1;230 \A1;300 \A1;2840 \A1;2060 \A1;1310 \A1;880 \A1;3640 \A1;880 \A1;3060 \A1;2760 \A1;3370 \A1;950 \A1;900 \A1;100 \A1;2090 \A1;1530 \A1;2090 \A1;1500 \A1;900 \A1;1300 5 \A1;1590 \A1;1400 \A1;600 5 \A1;5170 \A1;200 \A1;4550 \A1;3250 A A PPP PPP PPP RP RP RP RP PPP PI FT A A / / / / BG FT PPP PPP PPP RP RP RP RP PPP PI FT PPP PPP PPP RP RP RP RP PPP PI FT PPP PPP PPP RP RP RP RP PPP PI FT PPP/M PPP PPP/M RP RP RP RP PPP PI FT 140 290 90 FABRICA DE LADRILLO LADRILLO PERFORADO PR PR RESISTENCIA FB- 15N/mm² TIPO DE MORTERO M-10 RESISTECIA MORTERO FM- 10N/mm² /CATEGORIA DE EJECUCION C RESISTENCIA CARACTERIST FABRICA FK- 6N/mm² COEFICIENTE PARCIAL DE SEGURIDAD DEL LADRILLO YM- 2,7 RESISTENCIA DE CALCULO DEL LADRILLO FD- 2,22N/mm² \A1;5 \A1;10 ARM (inf) ARM DE REPARTO ARM INFERIOR LOSA ARM SUPERIOR LOSA PARED DE FABRICA RESISTENTE ARM (sup) ARM LONGITUDINAL HORMIGÓN LIGERO M M PPP / / PPP BGI FT M M PPP / / PPP BGI FT A A A A / / / / BG FT CUADRO DE SUPERFICIES SALA DE FIESTAS 13.8n² ENTRADA 7,4m² ALMACEN 6,45m² CUARTO DE BAÑO 3,3m² COCINA 33,2m² PASILLO 6,95m² HABITACION 1 8,95m² HABITACION2 8,4m² CUARTO DE BAÑO 3,75m² VESTIDOR 3,3m² TOTAL 95,5m² SEGUNDA PLANTA PRIMERA PLANTA \A1;2880 5 \A1;2050 \A1;6590 \A1;2480 \A1;1550 \A1;1000 \A1;1560 \A1;1000 \A1;1450 \A1;750 \A1;2050 \A1;300 5 \A1;2050 5 \A1;300 \A1;2500 \A1;2350 \A1;300 \A1;200 5 \A1;1100 \A1;2500 \A1;2100 \A1;200 5 \A1;2500 \A1;300 \A1;2080 \A1;1450 \A1;1100 \A1;1500 \A1;1100 \A1;1450 \A1;6590 \A1;3030 \A1;2750 \A1;230 \A1;300 \A1;2840 \A1;2060 \A1;1310 \A1;880 \A1;3640 \A1;880 \A1;3060 \A1;2760 \A1;3370 \A1;950 \A1;900 \A1;100 \A1;2090 \A1;1530 \A1;2090 \A1;1500 \A1;900 \A1;1300 5 \A1;1590 \A1;1400 \A1;600 5 \A1;5170 \A1;200 \A1;4550 \A1;3250 A A PPP PPP PPP RP RP RP RP PPP PI FT A A / / / / BG FT PPP PPP PPP RP RP RP RP PPP PI FT PPP PPP PPP RP RP RP RP PPP PI FT PPP PPP PPP RP RP RP RP PPP PI FT PPP/M PPP PPP/M RP RP RP AB PI FT 140 290 90 FABRICA DE LADRILLO LADRILLO PERFORADO PR PR RESISTENCIA FB- 15N/mm² TIPO DE MORTERO M-10 RESISTECIA MORTERO FM- 10N/mm² /CATEGORIA DE EJECUCION C RESISTENCIA CARACTERIST FABRICA FK- 6N/mm² COEFICIENTE PARCIAL DE SEGURIDAD DEL LADRILLO YM- 2,7 RESISTENCIA DE CALCULO DEL LADRILLO FD- 2,22N/mm² \A1;5 \A1;10 ARM (inf) ARM DE REPARTO ARM INFERIOR LOSA ARM SUPERIOR LOSA PARED DE FABRICA RESISTENTE ARM (sup) ARM LONGITUDINAL HORMIGÓN LIGERO / \A1;900 \A1;1000 \A1;310 \A1;260 \A1;180 \A1;400 \A1;405 \A1;310 \A1;260 \A1;260 \A1;310 5 5 5 5 5 5 5 5 5 5 \A1;1590 \A1;6600 \A1;1516 \A1;3884 \A1;174 \A1;100 \A1;1601 \A1;856 \A1;855 \A1;2691 \A1;2154 \A1;1403 \A1;657 \A1;5261 \A1;856 \A1;917 \A1;2687 \A1;4064 \A1;1924 \A1;815 \A1;1283 \A1;970 \A1;1405 \A1;744 \A1;206 \A1;699 \A1;3472 \A1;3385 \A1;3388 \A1;1091 \A1;4247 \A1;855 \A1;100 \A1;2926 \A1;2066 \A1;658 \A1;6600 \A1;300 \A1;1360 \A1;2390 \A1;1450 \A1;1100 05 07 08 06 09 10 \W5.15464; CUADRO DE SUPERFICIES ÚTILES(M²) 01 SALÓN 13.80 02 ENTRADA 7.40 03 ALMACÉN 6.45 04 BAÑO PEQUEÑO 3.30 05 COCINA 33.20 06 PASILLO 6.95 07 HABITACIÓN 1 8.95 08 HABITACIÓN 2 8.40 09 BAÑO 3.75 10 VESTIDOR 3.30 \W5.15464; SUPERFICIA CONSTRUIDA TOTAL 125.75 SECCIÓN AA SECCIÓN BB SECCIÓN CC FACHADA \A1;150 \A1;200 \A1;300 \A1;300 \A1;150 \A1;300 \A1;300 PROFUNDIDAD JUNTAS 5mm JUNTAS 10mm \A1;900 \A1;1000 \A1;310 \A1;260 \A1;180 \A1;400 \A1;405 \A1;310 \A1;260 \A1;260 \A1;310 1 2 3 4 5 1 1 2 4 4 4 4 5 5 5 3 6 6 \A1;250 \A1;180 6 7 1 2 3 4 5 1 1 2 4 4 4 4 5 5 5 3 6 6 \A1;250 \A1;180 6 7 DETALLES ESCALA 1:10 *MISMO DETALLE A BARANDILLA DE VESTÍBULO ESCALA 1:50 DETALLES ESCALA 1:10 *MISMO DETALLE A BARANDILLA DE VESTÍBULO ESCALA 1:50 LOSA DE ESCALERA SOBRE MUROS DE FÁBRICA RESISTENTE Y PERIMETRALES MURO PERIMETRAL MURO PERIMETRAL \A1;300 \A1;200 5 SECCIÓN CC ESCALA 1:50 DETALLE ESCALERA METÁLICA DETALLE LOSA DE ESCALERA RP RP RP RP PLANO ESCALA: PROYECTO ALUMNOS USERO HERCILLA, FERNANDO VILLAR MONTEAGUDO, IVAN ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP PLANO ESCALA: V/E PROYECTO \W5.15464; DETALLES ESCALERAS ASIGNATURA GRUPO CONSTRUCCIÓN III C3 VIVIENDA EN PRIORAT- TARRAGONA M2 ARQUITECTURA SCP LEYENDA 1-PERFIL DE REMATE DE PAVIMENTO 40X40X3mm 2-PERFIL UPN 260 3-PLETINA MACIZA 30/5mm 4-MADERA DE ROBLE 5-TUBO MACIZO 25X25mm 6-PLETINA MACIZA 40/25 7-PERFIL DE ACERO INOXIDABLE PARA BARANDILLA DE PASAMANOS 40X25X3mm SECCIÓN QUE MUESTRA LOS DOS TIPOS DE ESCALERAS: UNA ESCALERA METÁLICA (DET. IZQUIERDO) Y UNA LOSA DE ESCALERA (DET. DERECHO) \C6;SECCION CC
