Wood Door DWG Detail for AutoCAD

Wood Door – construction details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

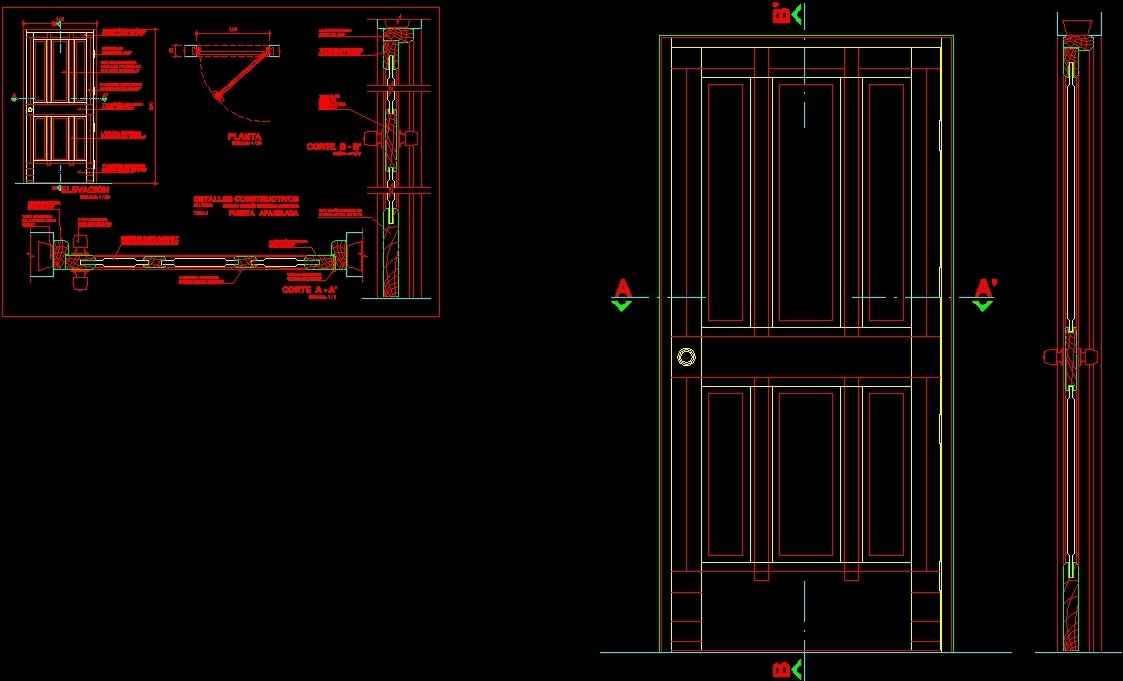

cut b – b ‘, subject:, student: construction details, mernin martín drip heads, door glazed, plant, cut a – a’, elevation

Raw text data extracted from CAD file:

1.00 .15 2.10 1.00 CORTE B - B' ESCALA: 1 / 5 TRAVESAÑO INFERIOR DE MADERA CAOBA DE 12"X2" TRAVESAÑO MEDIO DE MADERA CAOBA DE 8"X11/2\H1.143x;" MARCO DE MADERA CAOBA DE 4"x2" TRAVESAÑO SUPERIOR DE MADERA CAOBA DE 4"X2" TEMA : ALUMNO: DETALLES CONSTRUCTIVOS MERNIN MARTÍN ESCURRA CABEZAS PUERTA APANELADA -111.4657024939087 -111.4657024939087 -111.4657024939087 -111.4657024939087 ESCALA: 1 / 20 PLANTA TABLERO DE MADERA CAOBA DE 1" LAQUEADO CON CAPA COLOR FLAT CORTE A - A' ESCALA: 1 / 5 ESCALA: 1 / 20 ELEVACIÓN LARGUERO INTERNO DE MADERA CAOBA DE 3"x11/2\H1.143x;" LARGUERO DERECHO DE MADERA CAOBA DE 4"x2" TRAVESAÑO SUPERIOR DE MADERA CAOBA DE 4"X2" TRAVESAÑO INFERIOR DE MADERA CAOBA DE 12"X2" TRAVESAÑO DE MADERA CAOBA DE 8"X11/2\H1.143x;" BISAGRA DE BRONCE DE 4"X4" A' B' A B LARGUERO INTERNO DE MADERA CAOBA DE 3"x11/2\H1.143x;" UNIDAD DE BISAGRA DE BRONCE DE 4"X4" TACO DE MADERA DE 4"x2" PARA FIJAR MARCO LARGUERO DE MADERA CAOBA DE 4"x2" TABLERO DE MADERA CAOBA DE 1" LAQUEADO CON CAPA COLOR FLAT CHAPA DE MANIJA (DOBLE) PARA BAÑO MARCO DE MADERA CAOBA DE 2"x4" B B' A A'
