Constructive Court DWG Detail for AutoCAD

Constructive Court DWG Detail for AutoCAD

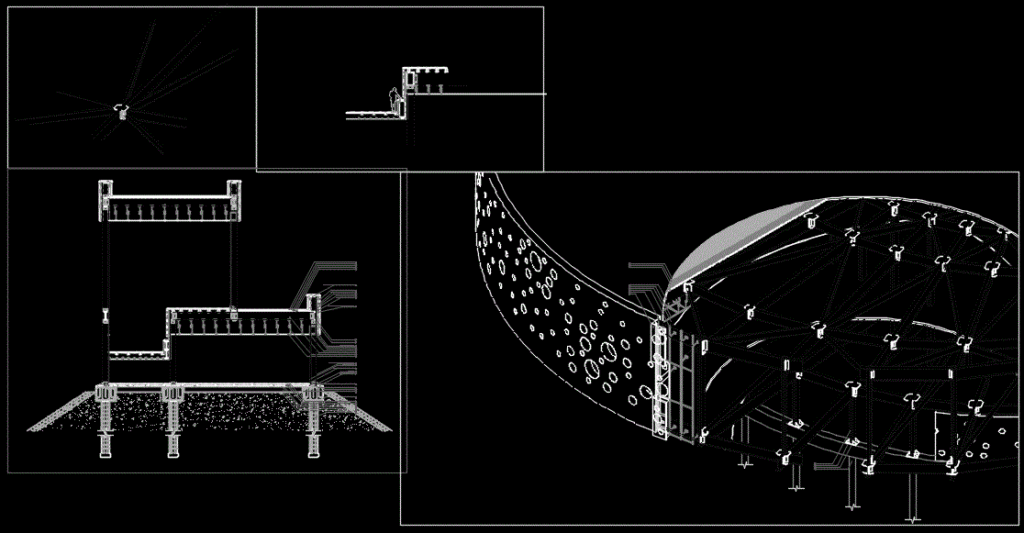

Constructive detail; circular building plant; Specifications; axonometric; steel; semi dry construction.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

structural steel girder cm, anchor support plate e: cm, stiffeners, of plaster, hrp sub floor: cm, polyethylene film, waterproof folder e: cm, folder e: cm, foundation pilotin cm, anchor support plate e: cm, metal column treated with flame retardant paint, stiffeners, separators, chained beam, profile, folding clasp closure, neoprene expansion joint, steel structural beam, ceiling substructure with omega profiles, Ceiling finish with profile, aluminum cap as termination, suspended ceilings of plaster e: cm, tempered glass e: cm, aluminum carpentry with silicone filler, polyethylene foam sealer, profiles for anchoring carpentry, steel structural beam, secondary wood structure cm, floor with wooden slats cm, steel sheet as termination of the main structure e: cm, trapezoidal plate as steeldeck lost formwork, armor in both directions, folder e: cm, waterproof folder e: cm, microcement outer finish e: cm, anchoring substructure for exterior cladding, polyethylene foam sealer, aluminum plates as exterior finish, osb e stiffening diaphragm: cm, wind water barrier, as an anchorage substructure of the osb e: cm, anchor reinforcement

Raw text data extracted from CAD file:

Viga estructural de acero (sección 90 cm x 50 cm) Placa de apoyo y anclaje e: 3 cm Rigidizadores 13 14 \A1;Placa de yeso 12.0mm, \A1;Esquinero \A1;Cinta Contrapiso de HRP (1:1/8:4:8) e: 35 cm Film de Polietileno (200 micrones) Carpeta hidrófuga (MCI 1:3) e: 1.5 cm Carpeta de Nivelacion (MC 1:3) e: 3 cm Pilotin de fundación (Hº 1:3:3) d 55 cm Placa de apoyo y anclaje e: 3 cm Columna metálica tratada con pintura ignífuga (UPN 400) Rigidizadores Separadores Viga de encadenado Perfil U Cierre con plegado de chapa Junta de dilatación de neopreno Viga estructural de acero (IPN 500) Subestructura del cielorraso con perfiles omega Terminación cielorraso con perfil z Tapa de aluminio como terminación Cielorraso suspendido de yeso e: 0.12 cm Vidrio templado e: 0.4 cm Carpinteria de aluminio con relleno de silicona Sellador y espuma de polietileno Perfiles C para anclaje de la carpinteria Viga estructural de acero (IPN 600) Estructura de madera secundaria (sección 12 cm x 6 cm) Piso con listones de madera (sección 15 cm x 3 cm) Plancha de acero como terminación de la estructura principal e: 4 cm Chapa trapezoidal como encofrado perdido de steeldeck Armadura en ambas direcciones Carpeta de nivelacion e: 4 cm Carpeta hidrófuga (MCI 1:3) e: 1.5 cm Terminación exterior de microcemento e: 2.5 cm Subestructura de anclaje para revestimiento exterior Sellador y espuma de polietileno Placas de aluminio como terminacion exterior Diafragma de rigidización OSB e: 2.5 cm Barrera de agua y viento (Tyvek) Parante como subestructura de anclaje del OSB e: 6.9 cm 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 26 27 28 29 24 30 31 32 33 34 35 36 37 Platabanda, refuerzo de anclaje 25 33 36 37 20 18 19 32 30 31 14 17 1 13

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems

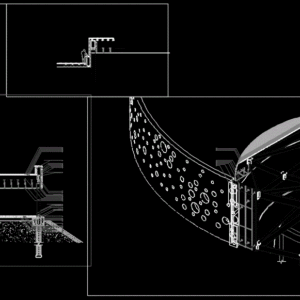

Additional Screenshots
File Type	dwg
Materials	Aluminum, Glass, Steel, Wood
Measurement Units
Footprint Area
Building Features	Deck / Patio
Tags	autocad, axonometric, building, circular, Construction detail, construction details section, constructive, court, cut construction details, DETAIL, dry, DWG, plant, semi, specifications, steel
