Tridilosa DWG Block for AutoCAD

Tridilosa DWG Block for AutoCAD

METAL STRUCTURES; SYSTEM MERO

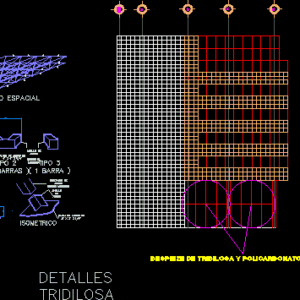

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

archinnova, buildings, corporate, innovation, style, upper cord, dome, steel square bottom frame, lower string, details tridilosa, steel plate, bar type, concrete column fastening detail, nut, pija cm., concrete column anchor esp., thick steel plate, lower string, column, node, neoprene gasket, pija cm., dome, upper cord, diagonal bars, dome, nut, pija cm., lower string, pija cm., dome, neoprene gasket, diagonal bars, dome, upper cord, column, node, concrete column anchor esp., thick steel plate, steel square, bar type, angle of steel, isometric, angle of steel, bar type, steel plate, steel angle, space frame, node, detail cut, node, steel plate, pija cm., pija cm., diagonal bars, upper cord, dome, neoprene gasket, pija cm., dome, neoprene gasket, pija cm., diagonal bars, upper cord, dome, neoprene gasket, dome, pija cm., dome, neoprene gasket, pija cm., diagonal bars, neoprene gasket, square steel upper frame, square steel bar, node, pija cm., three-dimensional structure, trim type, aluminum asparagus, tube knot hull, lower knots, support for, cutting plant, top knots, polycarbonate union detail, tridylose, tridylose polycarbonate, elevation in main façade, tridylose polycarbonate, steel column, connector, support plates for polycarbonate

Raw text data extracted from CAD file:

60,00° 5.00 60,00° 60,00° 7.00 5.00 \A1;1.25 \A1;1.25 \A1;0.10 \A1;0.40 \A1;0.04 \A1;0.04 \A1;1.25 \A1;0.04 \A1;0.04 \A1;1.25 \A1;1.25 \A1;0.04 \A1;0.10 \A1;1.25 \A1;1.25 \A1;0.70 \A1;0.70 \A1;0.60 \A1;0.70 \A1;0.70 \A1;0.60 \A1;0.60 \A1;0.70 \A1;0.40 \A1;0.60 \A1;0.60 \A1;0.60 \A1;7.90 \A1;0.60 \A1;1.25 \A1;0.10 \A1;0.04 \A1;1.25 \A1;1.25 \A1;0.04 \A1;0.10 7.00 7.00 ARQUINNOVA EDIFICIOS CORPORATIVOS E INNOVACIÓN ESTILO 8.40 0.60 2.10 CORDON SUPERIOR 1.25 DOMO 0.60 7.90 ENTRAMADO INFERIOR CUADRADO DE ACERO (SEGUN MIEMBRO) CORDON INFERIOR CORDON INFERIOR CORDON INFERIOR 0.60 DETALLES TRIDILOSA PLACA DE ACERO DE 4" X 4" X 1/4" 5 TIPO 1 ( 4 BARRAS ) DETALLE DE FIJACION A COLUMNA DE CONCRETO DT-1 TUERCA 1" 1 PIJA @ 20 cm. 1.25 0.10 ANCLAJE A COLUMNA DE CONCRETO 1" ESP. PLACA DE ACERO DE 1/2" ESPESOR CORDON INFERIOR COLUMNA C-3 NODO JUNTA DE NEOPRENO 0.04 1.25 1 PIJA @ 20 cm. DOMO CORDON SUPERIOR BARRAS DIAGONALES DOMO DT-2 TUERCA 1" 1 PIJA @ 20 cm. 1.25 CORDON INFERIOR 1 PIJA @ 20 cm. 1.25 DOMO 0.04 JUNTA DE NEOPRENO BARRAS DIAGONALES DOMO CORDON SUPERIOR COLUMNA C-3 NODO ANCLAJE A COLUMNA DE CONCRETO 1" ESP. PLACA DE ACERO DE 1/2" ESPESOR 0.10 7.00 7.00 CUADRADO DE ACERO (SEGUN MIEMBRO) TIPO 3 ( 1 BARRA ) ANGULO DE ACERO (SEGUN EL MIEMBRO) ISOMETRICO 5 5 5.00 5.00 5 ANGULO DE ACERO (SEGUN EL MIEMBRO) TIPO 2 ( 2 BARRAS ) PLACA DE ACERO DE 4" X 4" X 1/4" PLACA DE ACERO DE 2" X 2" X 1/4" ANGULO DE ACERO ENTRAMADO ESPACIAL 0.60 B A A A C C A C C C B B A A NODO 0.60 0.40 0.70 B C C B CORTE DE DETALLE 0.60 A A 0.60 NODO 0.70 0.70 PLACA DE ACERO DE 4" X 4" X 1/4" C B B C B B 0.60 0.70 0.70 A 1 PIJA @ 20 cm. 1.25 1 PIJA @ 20 cm. 1.25 0.10 BARRAS DIAGONALES CORDON SUPERIOR 0.04 DOMO JUNTA DE NEOPRENO 1.25 1 PIJA @ 20 cm. 1.25 0.04 DOMO JUNTA DE NEOPRENO 1 PIJA @ 20 cm. BARRAS DIAGONALES CORDON SUPERIOR 0.04 DOMO JUNTA DE NEOPRENO 1.25 DOMO 1 PIJA @ 20 cm. 0.04 DOMO JUNTA DE NEOPRENO 1 PIJA @ 20 cm. BARRAS DIAGONALES 0.04 JUNTA DE NEOPRENO ENTRAMADO SUPERIOR CUADRADO DE ACERO (SEGUN MIEMBRO) CUADRADO DE ACERO PARA BARRA (SEGUN MIEMBRO) NODO 0.40 1 PIJA @ 20 cm. 0.10 Estructura Tridimensional tipo Trimalla tipo Trimalla esparrago de aluminio a' a b c d TUBO Y NUDO CASCO NUDOS INFERIORES APOYO CORTE EN PLANTA NUDOS SUPERIORES DETALLE UNION DE POLICARBONATO A TRIDILOSA DESPIEZE DE TRIDILOSA Y POLICARBONATO ALZADO EN FACHADA PRINCIPAL 8.40 0.60 2.10 DESPIEZE DE TRIDILOSA Y POLICARBONATO COLUMNA DE ACERO CONECTOR H PLACAS DE APOYO PARA POLICARBONATO
