Extern Door DWG Plan for AutoCAD

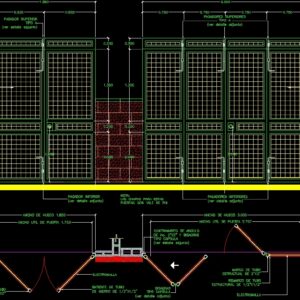

Extern door – Electric mesh – Detail in plant – Elevation with technical specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

npt, folded door, electrolysis, axis, note: the plates for these doors are yale de pin

Raw text data extracted from CAD file:

\A1;0.750 \A1;0.750 \A1;0.750 \A1;0.750 \A1;0.925 \A1;0.925 \A1;ANCHO UTIL DE PUERTA 1.733 NPT \A1;ANCHO UTIL DE PUERTA 2.707 \A1;1.850 \A1;3.000 \A1;ANCHO DE HUECO 1.850 \A1;ANCHO DE HUECO 3.000 \A1;1.300 \A1;0.200 \A1;0.200 \A1;0.900 \A1;0.200 \A1;1.300 \A1;0.200 \A1;0.900 \A1;1.000 \A1;1.000 -1.0 -1.0 -1.0 -1.0 -1.0 -1.0 -1.0 -1.0 -1.0 -1.0 \A1;MARCO DE TUBO ESTRUCTUAL DE 2″X2″ PUERTA PLEGADA REMARCO DE TUBO ESTRUCTURAL DE 1/2″X1/2″ ELECTROMALLA 5 5 CONTRAMARCO DE ANGULO DE Ho. 2″X2″ Y BISAGRAS TIPO CAPSULA (ver detalle adjunto) 5 -0.2683083620923128 \A1;MARCO DE TUBO ESTRUCTURAL DE 2″X2″ BATIENTE DE TUBO DE HIERRO DE 1/2″X1/2″ \A1;ELECTROMALLA MARCO DE TUBO ESTRUCTURAL 2″X2″ BATIENTE DE TUBO DE HIERRO 1/2″X1/2″ \A1;ELECTROMALLA MARCO DE TUBO ESTRUCTURAL 2″X2″ BATIENTE DE TUBO DE HIERRO 1/2″X1/2″ \A1;ELECTROMALLA -1.0 -1.0 -1.0 -1.0 PASADORES INFERIORES (ver detalle adjunto) PASADOR INFERIOR (ver detalle adjunto) PASADORES SUPERIORES TIPO A (ver detalle adjunto) PASADOR SUPERIOR TIPO A (ver detalle adjunto) EJE EJE 0-0.50 BISAGRAS TIPO CAPSULA (ver detalle adjunto) -1.0 -1.0 -1.0 -1.0 NOTA: LAS CHAPAS PARA ESTAS PUERTAS SON YALE DE PIN \A1;BISAGRA TIPO CAPSULA (ver detalle)
