Installations Of Fuel’s Post DWG Block for AutoCAD

Installations Of Fuel’s Post DWG Block for AutoCAD

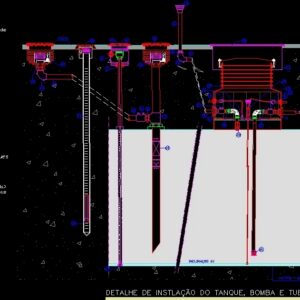

Conection and installation of fuel tank in gasoline service station

Drawing labels, details, and other text information extracted from the CAD file (Translated from Galician):

lavatory, habitat habitat, carina, upper view, picnic tocantins, simple bombs, bento frias frias, totem, rua but leao, rua henrique da cunha, tank, removal of equipment – tanks, eng. shuffle and works, date :, position :, stamp :, signature :, applicant :, ger. reg sales, cent: technician, author of the project, date, revision, scale, title, address, social reason, city, jockey car center serviced., henrique rua of the square, bento frias frias, são paulo, norte, filtro , bomb, tamice, extinguisher, burning oil warehousing, general annotations, engenharia and construccions ltda, description :, petrol, design: frames, auto posado ciudad landscaping ltda., facade and details, seen :, client :, normal monitoring, legend, track, material, good quality single, detailing tank instruction, pump and tubing

Raw text data extracted from CAD file:

LAVATORIO HABITAT GDE.,CARINA COD.1441.0100.9 9.5kg VISTA SUPERIOR BACIA P/CAIXA/DESCARGA ACOPLADA,CARINA COD.1331.0201.7 37kg ASSENTO 2331.1300.0/CX.DESC.1224.0750.5 VISTA SUPERIOR MICTORIO TOCANTINS COD.1552.1003.8 11kg VISTA SUPERIOR CJ.SUP.2552.1202.2 TQ. 15 m3 BOMBA SIMPLES RUA BENTO FRIAS TOTEM RUA PERO LEAO BOMBA SIMPLES RUA HENRIQUE DA CUNHA TQ. 15 m3 Tanque 07/08/2001 PN SP 39/01 Retirada de Equipamentos - Tanques S/E 01 Eng. Elcio/Roberto ____/____/____ Eng. Manut. e Obras Data: Cargo: Carimbo: Assinatura: Solicitante: Carimbo: Cargo: Data: Ger. Reg. Vendas ____/____/____ Ciente: Assinatura: ____/____/____ Chefe Técnico Data: Cargo: Carimbo: Assinatura: Ciente: n° programação (matriz) autor do projeto data revisão escala n° PN titulo endereço razão social cidade UF Jockey Car Center Posto de Serv. Rua Henrique da Cunha x Rua Bento Frias São Paulo SP 6KG ÁREAS: TOTAL DO TERRENO: 1050m² ÁREA CONSTRUIDA: 500m² ATIVIDADE AO AR LIVRE: 550m² NORTE B T F FILTRO BOMBA TAMQUE Extintor ARMAZENAMENTO ÓLEO QUEIMADO ANOTAÇÕES GERAIS ENGENHARIA E CONSTRUÇÕES LTDA RUA PORTO ALEGRE, Nº 684 - JARDIM SÃO JORGE DESCRIÇÃO: PETROL P909-4-A DATA: 05/07/03 DESENHO: MARCOS NOVA ODESSA - SP - FONE (19) 3476 6819 AUTO POSTO CIDADE JARDIN LTDA. Fachada e Detalhes VISTO: CLIENTE: F0LHA 04/05 OBS: As canaletas possuem caimento de 2% ao longo de seu comprimento no sentido indicado pelas setas. Monitoramento Normal LEGENDA 15 17 25 04 02 03 05 06 07 08 09 10 11 04 05 03 02 13 01 02 03 19 18 12 19 11 03 05 11 22 11 03 19 12 21 23 11 03 12 02 19 11 28 27 19 26 24 PISTA 11 LASTRO ( AREIA OU PÓ DE PEDRA ) MATERIAL SOLO DE BOA QUALIDADE DETALHE DE INSTLAÇÃO DO TANQUE, BOMBA E TUBULAÇÕES 01 - Câmara de Calçada com Reservatório de Proteção 02 - Niple 03 - Conexões de Transição Pead/Metal 04 - Bomba Drenagem 05 - Tubulação Pead 06 - Câmara de Calçada (quando houver) 07 - Kit para Poço de Monitoramento (quando houver) 08 - Sensor (quando houver) 09 - Conj. Câmara Universal de Monitoramento 10 - Caixa de Passagem para Sensores 11 - Boot Vedação 12 - Sistema de Gerenciamento Eletrônico 13 - "TEE" 14 - Válvula Antitransbordamento 15 - Terminal de Respiro /Corta Chama 16 - Tela 17 - Prumada de Respiro 18 - Câmara de Calçada 40" e 42" 19 - Tubo Metálico Flexivel ou Rígido Galvanizado (Sump) 20 - Válvula de Esfera Flutuante (Float Ball) 21 - Reservatório de Proteção para Tanques 22 - Tubo Plástico para Linha Hidráulica Primária (Pead com Liner Interno) 23 - Tubo Plástico para Linha Hidráulica Secundária (Em caso de Tubulação Pressurizada) 24 - Reservatório de Proteção para Bombas (Sump) 25 - Check Válvula 26 - Unidade Seladora 27 - Caixa de Passagem em Alumínio 28 - Tubulação Eletroduto Galvanizado 12 14 16 11 02 20 02 INCLINAÇÃO 0%

Language	Other
Drawing Type	Block
Category	Gas & Service Stations
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, block, conection, dispenser, DWG, fuel, gasoline, installation, installations, post, service, service station, Station, tank
