Print Detailed Description of the Application of Acoustic Concepts paragraph Environments; Como Practical Example United Nations auditorium

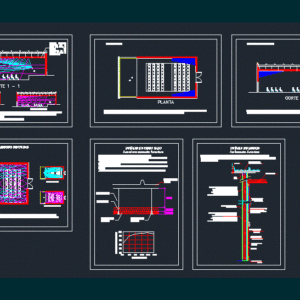

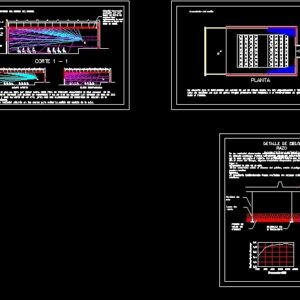

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

plant, plant, cut, reflection of the sound of the sound., wave method, cut, reflection of the sound of the sound., necessary to obtain free cm between, Acoustic treatment fabric. anchor with, self-tapping screws, metal. view room elevations for location, screws must penetrate the parante, minimal fire of thickness, cedar wood frame with treatment, Acoustic treatment fabric. anchor with, screws must penetrate the parante, minimal fire of thickness, necessary to obtain free cm between, self-tapping screws, metal. view room elevations for location, cedar wood frame with treatment, density, glass wool insulation, tijeral, proy., flashing, vinyl, stretched acoustic cladding, fire black color, rigid glass wool, surface, carpet, finished, rf type, plate layer of, thick plaster, plate cover, alternating joints, see elevations for, turn it on, glued, charcoal color for, side walls, metal cover, precor panel, absorbent mtaerial, frequencies, absorption coefficient, direct field, revered field, revered field, direct field, whereby it is opted to place as an oblique sky an absorbent material which consists of an assembly formed by thin-walled herakustik plates with air cavity of glass wool mm together with their absorption coefficients as a function of frequency. an insulation material in the walls to avoid the sound output of the room., it has been found that the premises for the use of the word rooms must have a medium reverberation time low: in this way a good intelligibility of the word is achieved. are local low level of reverberation., accumulation of sound, reflection of the sound of the sound., it is observed that the cumulation of sound occurs in areas where there are no spectators outside the seating area so it generates no problem with respect to the overall reverence of the whole enclosure.

Raw text data extracted from CAD file:

25 cm 0.45 cm 0.25 cm PLANTA S PLANTA S CORTE 1 - 1 REFLEION DEL SONIDO DEL SONIDO. METODO DE ONDAS CORTE 1 - 1 S REFLEION DEL SONIDO DEL SONIDO. NECESARIO PARA OBTENER 2 CM LIBRES ENTRE TELA Y TRATAMIENTO ACUSTICO. ANCLAR CON 2 TORNILLOS AUTOROSCANTES A CADA PARANTE METALICO. VER ALZADOS DE SALAS PARA LOCALIZACION TONILLOS DEBEN PENETRAR 1 cm EL PARANTE ANTIFUEGO MINIMO DE 3"X4" O ESPESOR BASTIDOR DE MADERA DE CEDRO CON TRATAMIENTO TELA Y TRATAMIENTO ACUSTICO. ANCLAR CON TONILLOS DEBEN PENETRAR 1 cm EL PARANTE ANTIFUEGO MINIMO DE 2"X4" O ESPESOR NECESARIO PARA OBTENER 2 CM LIBRES ENTRE 2 TORNILLOS AUTOROSCANTES A CADA PARANTE METALICO. VER ALZADOS DE SALAS PARA LOCALIZACION BASTIDOR DE MADERA DE CEDRO CON TRATAMIENTO DENSIDAD 12 KG/m3 AISLANTE DE LANA DE VIDRIO TIJERAL PROY. FLASHING VINILICO ENTELADO ACUSTICO TENSADO ANTIFUEGO COLOR NEGRO LANA DE VIDRIO RIGIDA SUPERFICIE e= 2" ALFOMBRA ACABADOS TIPO RF DE 5/8" 1 CAPA DE PLACA DEL (ANTIFUEGO) YESO ESPESROR 5/8" 1 CAPA DE PLACA DE JUNTAS ALTERNADAS VER ALZADOS PARA CONTRAZOCALO DE 50 Kg/m3 PEGADO A Y COLOR CHARCOAL PARA LOS MUROS LATERALES COBERTURA METALICA PANEL PRECOR TCA-904 Mtaerial Absorvente 250 125 500 1000 2000 4000 0,2 0,0 0,4 0,6 0,8 1,0 Frecuencias (HZ) Coeficiente de absorcion S S CAMPO DIRECTO CAMPO REVERVERADO S S CAMPO REVERVERADO CAMPO DIRECTO Por lo que se opto por poner como cielo razo un material absorvente el cual consta de un conjunto formado por placas de Herakustik F de 25 mm de espesor con cavidad de aire de 250 mm y lana de vidrio de 45 mm, junto con sus coeficientes de absorción en función de la frecuencia. Y un material aislante en los muros para evitar la salida del sonido de la sala. Se ha comprobado que los locales destinados al uso de la palabra (aulas, salas de conferencias,...), deben tener un tiempo de reverberación medio bajo: de este modo se consigue una buena inteligibilidad de la palabra. Son locales de bajo nivel de reverberación. Acumulacion del sonido REFLEION DEL SONIDO DEL SONIDO. Se observa que la cumulacion del sonido se da en zonas donde no hay espectadores o fuera de la zona de butacas asi que no genra ningun problema con respecto a la reververacion en general de todo el recinto.

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Glass, Wood
