Adobe Housing DWG Detail for AutoCAD

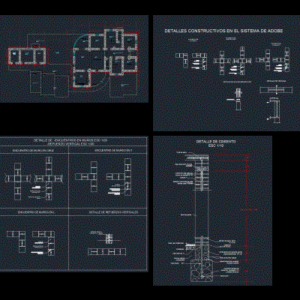

Modulation adobe Adobe Ecologica Family Housing with housing distribution using passive bioclimatic architectural elements.Constructive details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

inhabited ecological unifamilar, unjbg, arq. raul nilo vargas, bedroom, garage, dining room, patio, n. m., arq. raul nilo vargas, irving anthony ramos chipana, laminated wood floor, stone floor with vegetation, details of structural modulation, constructive details of the foundation, level of natural terrain, overlay of cyclopean concrete and stone, subfloor, compacted natural terrain, cane bamboo, bed of fine sand with mud mortar, meeting of walls in l, study, room, ss.hh, kitchen, greenhouse, prod. chemical, harvest warehouse, pantry, garage, alternate parking, machinery, barbecue, distribution hall, banbú cane, walkway, circular solera wood, construction details in the adobe system, cross wall meeting, detail of beam solera in wall, detail of window, cut aa, detail of vertical reinforcements, meeting of walls in t, level reference floor, washing patio, projection skylight, projection photovoltaic panel, structural modulation plan, adobe wall, mud cake

Raw text data extracted from CAD file:

\W0.9;\T0.9;LAMINA \W4.40000x;esaq \W2.50000x;- UNIVERSIDAD NACIONAL JORGE BASADRE GROHMANN VIVENDA ECOLOGICA UNIFAMILAR \W0.80000x;ALUMNO s t e r A y o m s i n a b r U a r u t c e t i u q r A e d d a t l u c a F UNJBG \W0.80000x;CATEDRA: \W2;TALLER DE DISEÑO III · RAMOS CHIPANA, IRVING ANTHONY \W0.80000x;FECHA: ARQ. RAUL NILO VARGAS 01 – 08-2014 \W0.9;\T0.9;08 DORMITORIO N.P.T.+ 3.06 COCHERA N.P.T.+ 0.10 COMEDOR N.P.T.+ 0.10 PATIO N.P.T.+ 0.05 V-2 \LPLANO DE DISTRIBUCION N. M. 0.4 -3292.02882704498 01 \W2.50000x;- UNIVERSIDAD NACIONAL JORGE BASADRE GROHMANN \W0.80000x;ALUMNO: \W0.80000x;CATEDRA: \W0.80000x;FECHA: ARQ. RAUL NILO VARGAS JUNIO 2014 \W4.40000x;FIAG \W2;\LTALLER DE DISEÑO III IRVING ANTHONY RAMOS CHIPANA \W0.80000x;CODIGO: 2013-38068 \W2.50000x;plano de distribucion esc 1/50 1 0.40 3.42 4.40 3.90 1.60 3.40 4.40 4.40 8.40 0.40 1.00 0.60 0.90 0.40 1.32 0.73 1.70 0.40 2.90 4.15 2.90 0.40 3.60 0.40 1.70 4.00 0.40 0.30 0.30 1.90 0.40 0.40 4.05 0.70 0.40 0.40 0.89 1.21 0.40 2.90 4.15 2.90 8.00 0.40 3.60 0.80 1.20 2.00 1.00 0.80 0.80 0.00 1.00 1.30 4.00 6.20 4.40 1.40 1.00 1.60 1.10 3.34 0.48 4.40 4.40 1.40 3.60 4.02 0.40 0.39 0.40 1.20 1.20 1.20 0.40 0.50 0.95 0.55 0.30 1.10 1.20 1.20 0.40 1.40 4.00 2.40 3.80 1.00 3.40 13.20 3.00 4.00 6.50 3.42 4.38 4.00 3.80 3.82 6.70 3.50 1.90 3.00 0.40 4.13 4.40 -3297.589005730538 PISO DE MADERA LAMINADA PISO DE MADERA LAMINADA PISO DE PIEDRA CON VEGETACION 0.40 2.00 1.60 1.52 1.40 0.40 0.40 0.40 0.40 0.40 1.40 1.20 1.40 0.40 0.80 0.80 1.00 0.40 0.40 1.00 0.60 0.90 0.40 1.40 1.20 1.40 0.40 1.00 1.00 1.00 0.40 0.40 1.20 1.20 0.40 0.40 0.90 0.00 0.40 0.40 0.40 0.30 0.80 0.40 0.60 0.30 2.50 0.29 0.40 4.00 1.40 0.40 \W0.9;\T0.9;LAMINA \W4.40000x;esaq \W2.50000x;- UNIVERSIDAD NACIONAL JORGE BASADRE GROHMANN VIVENDA ECOLOGICA UNIFAMILAR \W0.80000x;ALUMNO s t e r A y o m s i n a b r U a r u t c e t i u q r A e d d a t l u c a F UNJBG \W0.80000x;CATEDRA: \W2;TALLER DE DISEÑO III · RAMOS CHIPANA, IRVING ANTHONY \W0.80000x;FECHA: ARQ. RAUL NILO VARGAS 01 – 08-2014 \W0.9;\T0.9;08-A DETALLES DE MODULACION ESTRUCTURAL \A1;0.06 \A1;0.06 DETALLES CONSTRUCTIVOS DEL CIMIENTO Concreto ciclópeo de cemento y hormigon 1:12 y piedra de 20 cm. Clavos de 2″ Contrazócalo de cemento pulido impermeabilizado e=1 cm Mortero de paja y barro 1:3 e = 2 cm. Nivel de terreno natural Sobrecimiento de concreto ciclópeo y piedra Adobe de (38 x 38 x 8 cm.) Contrapiso Caña brava Ø 1″ Falso piso de 4″ Terreno natural compactado Contrazócalo de cemento h=10 cm. Piso de cemento pulido e = 1″ aprox. Refuerzo horizontal de caña partida cada 4 hiladas Viga solera de Ø 3″ o aserrada de 3″x3″ Caña Ø 1″ Amarre de viga solera al muro con alambre Nº 12 0.40 1.00 0.60 0.90 0.40 1.70 0.75 1.30 0.40 0.90 0.60 1.00 0.40 0.40 1.40 1.20 1.40 0.40 1.00 1.00 1.00 0.40 0.40 0.40 0.40 0.40 0.40 0.80 0.40 0.80 0.40 1.02 0.60 0.40 0.80 0.40 0.80 0.82 0.60 0.80 1.00 0.80 0.60 0.40 0.40 0.40 0.40 1.60 1.00 1.40 0.40 1.40 1.20 1.40 0.40 1.20 1.20 1.20 0.40 0.50 1.00 0.50 0.40 1.00 1.20 1.20 0.40 0.40 0.80 1.20 2.00 1.00 0.80 0.40 0.40 1.00 0.80 0.80 1.00 0.40 0.40 0.80 0.40 0.80 1.20 0.40 0.40 0.40 0.60 0.90 1.00 0.40 0.40 0.80 2.55 0.40 0.40 0.90 1.20 0.40 0.40 0.80 0.40 0.80 0.40 0.80 0.40 0.40 0.80 0.40 0.40 0.60 2.90 4.15 2.90 8.40 4.40 4.40 3.40 1.60 3.90 4.00 2.90 4.15 2.90 4.40 4.40 1.60 3.40 3.82 3.40 1.00 3.80 2.40 4.00 1.40 0.80 0.40 0.60 0.40 4.40 6.20 4.00 1.40 CAÑA DE BAMBÚ d 8″ CAMA DE ARENA FINA CON MORTERO DE BARRO ENCUENTRO DE MUROS EN L 0.60 0.40 DORMITORIO N.P.T.+ 0.15 DORMITORIO N.P.T.+ 0.15 DORMITORIO N.P.T.+ 0.15 DORMITORIO N.P.T.+ 0.15 ESTUDIO N.P.T.+ 0.10 COMEDOR N.P.T.+ 0.10 SALA N.P.T.+ 0.10 SS.HH SS.HH COCINA N.P.T.+ 0.10 INVERNADERO N.P.T.+ 0.00 N.P.T.+ 0.15 ALMACEN DE PROD. QUIMICOS N.P.T.+ 0.10 ALMACEN DE COSECHA N.P.T.+ 0.10 DESPENSA N.P.T.+ 0.10 GARAJE N.P.T.+ 0.00 N.P.T.+ 0.00 N.P.T.+ 0.00 ESTACIONAMIENTO ALTERNO V-1 V-1 V-1 V-1 V-1 V-1 V-5 V-5 V-3 V-3 V-4 V-4 V-4 P-1 P-1 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-3 V-2 P-4 P-4 P-4 P-4 P-4 P-5 P-6 \L MAQUINARIA BARBACOA N.P.T.+ 0.00 B C D E 9 8 7″ 7 6 5 4 3 2 1 C G 9 8 7 6 5 1 2 3 4 E F A D´ C B D´ C 5 5 5 5 5 5 5 5 G 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 R R HALL DE DISTRIBUCION CAÑA DE BANBÚ CAMINERIA N.P.T.+ 0.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CAÑA DE BAMBÚ MADERA SOLERA CIRCULAR 5 A B B 5 5 5 DETALLES CONSTRUCTIVOS EN EL SISTEMA DE ADOBE ENCUENTRO DE MUROS EN L Mortero de paja y barro 1:3 e=2 cm Refuerzo vertical de caña brava d 1″ Adobe de (38 x 38 x 8 cm.) ENCUENTRO DE MURO EN CRUZ Mortero de paja y barro e=2 cm Refuerzo vertical de caña brava d 1″ Adobe de (38 x 38 x 8 cm.) DETALLE DE VIGA SOLERA EN MURO A \W0.38071; A \W1.63772; CORTE AA VIGA DE MADERA ø 4″ DETALLE DE VENTANA \W0.38071; A A CORTE AA 5 5 DETALLE DE REFUERZOS VERTICALES REFUERZO VERTICAL CAÑA BRAVA ø 1″ @0.60m ENCUENTRO DE MUROS EN T Mortero de paja y barro 1:3 e=2 cm Refuerzo vertical de caña brava d 1″ Adobe de (38 x 38 x 8 cm.) \W6.80155; Concreto ciclópeo de cemento y hormigon 1:12 \W6.15335; y piedra de 20 cm. Clavos de 2″ Contrazócalo de cemento pulido impermeabilizado e=1 cm Mortero de paja y barro e = 2 cm. Nivel de terreno natural Sobrecimiento de concreto ciclópeo y piedra Adobe de (38 x 38 x 8 cm.) Contrapiso Caña brava Ø 1″ Falso piso de 4″ Terreno natural compactado Nivel piso referencial Refuerzo horizontal de caña partida cada 4 hiladas Viga solera de 0.12 m de diametro Caña Ø 1″ Amarre de viga solera al muro con alambre Nº 12 7´ A 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 0.40 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 PATIO DE LAVADO d 8″ d 8″ PROYECCION CLARABOYA PROYECCION CLARABOYA PROYECCION CLARABOYA PROYECCION CLARABOYA PROYECCION PANEL FOTOVOLTAICO PROYECCION PANEL FOTOVOLTAICO PROYECCION CLARABOYA PLANO MODULACION ESTRUCTURAL ESC: 1: 50 CAÑA DE BAMBÚ d 8″ CAÑA DE BAMBÚ d 8″ d 8″ ENCUENTRO DE MUROS EN L Mortero de paja y barro 1:3 e=2 cm Refuerzo vertical de caña brava d 1″ Adobe de (38 x 38 x 8 cm.) ENCUENTRO DE MURO EN CRUZ Mortero de paja y barro e=2 cm Refuerzo vertical de caña brava d 1″ Adobe de (38 x 38 x 8 cm.) ENCUENTRO DE MUROS EN T Mortero de paja y barro 1:3 e=2 cm Refuerzo vertical de caña brava d 1″ Adobe de (38 x 38 x 8 cm.) 5 5 variante 2.50 – 3.00 1.00 0.30 DETALLE DE CIMIENTO ESC 1/10 Muro de adobe Torta de barro DETALLE DE: -ENCUENTROS EN MUROS ESC 1/20 -REFUERZO VERTICAL ESC 1/20
