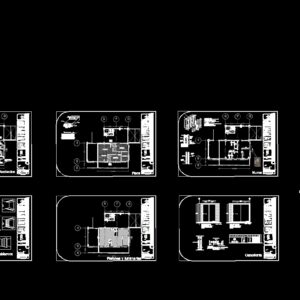

Architect ‘s Office DWG Section for AutoCAD

Design of an Architect ‘s office in a building made – Section by facade – Plants – Finishes and Cancel details – Finishes specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

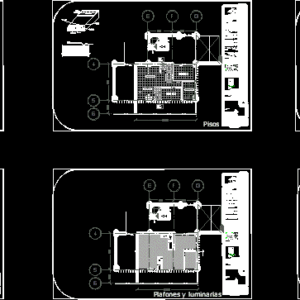

institutional bed, portable television, lounge chair, double bed, floor, mezzanine, slab, providence street, eugenia street, av. cabbage. of the valley, offices and shops, graphic scale., scale :, dimension :, meters, finishes, name of plane., design, reviction, teachers :, date, students :, schematic plant, location., general data, orientation., torcuato tasso, embassy of australia, office, bathroom women, bathroom men, fields eliseos, floors, soffits, crest, polystyrene cassette, polystyrene cassette, reinforced concrete, rib, walls, blacksmith and canceling, cancelería, step for installations, soffits and luminaires, finishes, floors, adhesive, pegazulejo or similar, tile, details of drywall, drywall, metal corner, galvanized sheet, metal pole, or similar, top floor, wall drywall, head screw, corner plant, metal flange , metal channel, vinyl base, run anchored, to the floor, carpet, secure the mooring channels, to the floor and to the ceiling by means of, suitable fasteners, make sure that, the posts are cut, required, for height frames,join a pole with another ,, found, leaving one, or with double tie, without scale, details of sliding door, cut by facade, horizontal cut, vertical cut, lacquered aluminum folding, or anodized, glass support holder, shirt of protection, stainless steel label, steel support holder, upper plate welded to the structure, glass support holder

Raw text data extracted from CAD file:

INSTITUTIONAL BED PORTABLE TELEVISION 20 12 LOUNGE CHAIR DOUBLE BED Piso N=+0.20m Entrepiso N=+4.00m Entrepiso N=+8.00m \fArial|b0|i0|c0|p34|;Losa N=+13.00m \fArial|b0|i0|c0|p34|;azotea N=+15.00m Losa N=+13.90m CALLE PROVIDENCIA CALLE EUGENIA AV. COL. DEL VALLE AV. EUGENIA 505 A B C D E F 7 6 5 4 3 1 2 B B” A A” 1′ 0.90 7 6 5 4 3 1 2 1′ A B C D E F \A1;6.35cm. \A1;3.8cm. \A1;0.5cm. Oficinas y Comercios ESCALA GRAFICA. ESCALA: 1:100 ACOTACION: metros ACABADOS NOMBRE DE PLANO. DISEÑO REVICIÓN PROFESORES: FECHA ALUMNOS: PLANTA ESQUEMATICA LOCALIZACION. N DATOS GENERALES ORIENTACION. Torcuato Tasso Embajada de australia Altura 6 2 niveles Ed # 57 Altura 35 12 niveles 424 1m 2m 3m Oficina Oficina Oficina Oficina Oficina BAÑO MUJERES BAÑO HOMBRES Oficina N:+4.00 N:+4.00 N:+3.90 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 Campos Eliseos Oficina S B +Puerta Lateral de 1 hoja móvil marca ADO corredera que se desplaza lateralmente hacia la derecha o hacia la izquierda. El paso por la puerta se efectúa por el lado respecto al hueco total. Aunque la velocidad real de apertura es muy elevada. Ideal para instalaciones en que el interior del local sea bastante reducido. +Puerta automática de apertura lateral, marca MANUSSA consistente en 1 hoja móvil que se desplaza lateralmente hacia la derecha o la izquierda, liberando una zona de paso en uno de sus laterales de la misma. + Puerta Orión SK05 color gris marca PORTADEZA la estructura de las puertas acorazadas se diferencia radicalmente de las demás puertas de entrada, ya sean éstas convencionales o blindadas; ya que su estructura interior y los anclajes son de seguridad. Las puertas acorazadas están compuestas por una estructura monobloque de acero reforzada por elementos rigidizadores y dotadas de herrajes de seguridad y un marco y premarco metálicos directamente fijados al muro. + Tablero de yeso marca tablaroca. Fabricados en 9.6 mm y 12.7 (3/8″ y 1/2″) de espesor. Cuentan con bordes longitudinales rebajados en la cara aparente, para formar una leve depresión y reforzar las juntas. Ancho: 1.22 m (4′); largo: 2.44 y 3.05 m (8′ y 10′); bordes rebajados; cara aparente de cartoncillo con acabado manila, adecuado para recibir pintura, papel tapiz o cualquier otra decoración. Longitudes diferentes a las anteriormente mencionadas son pedidos especiales. + Tablero de yeso marca Tablaroca® W/R Tablero de yeso resistente a la humedad. Fabricados en espesores de 12.7 y 15.9 mm (1/2″ y 5/8″), con resistencia a la humedad para recubrimientos de cerámica y plástico. Disponibles con bordes rebajados en tableros de núcleo normal, núcleo Firecode© y Firecode© C. Cumplen con los requisitos de la norma ASTM C630. Limitaciones: No se recomienda para plafones con canales listón USG espaciados a más de 30.5 cm (12″) a.c. o para canales amortiguadores de sonido (canales resilientes) en capa sencilla en donde deberá colocarse azulejo. No debe instalarse sobre una barrera de vapor o una pared que actúe como barrera de vapor, a menos que no se le coloque azulejo o se use pintura impermeable. No está hecho para usarse en áreas sujetas a constante humedad como regaderas en grupo, baños sauna y áreas de procesamiento de comida comercial. Para estos usos se recomienda el tablacemento marca Durock©. Oficinas y Comercios ESCALA GRAFICA. ESCALA: 1:100 ACOTACION: metros PISOS NOMBRE DE PLANO. DISEÑO REVICIÓN PROFESORES: FECHA ALUMNOS: PLANTA ESQUEMATICA LOCALIZACION. N DATOS GENERALES ORIENTACION. Torcuato Tasso Embajada de australia Altura 6 2 niveles Ed # 57 Altura 35 12 niveles 424 1m 2m 3m Oficina Oficina Oficina Oficina Oficina BAÑO MUJERES BAÑO HOMBRES Oficina N:+4.00 N:+4.00 N:+3.90 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 Campos Eliseos Oficina S B +Puerta Lateral de 1 hoja móvil marca ADO corredera que se desplaza lateralmente hacia la derecha o hacia la izquierda. El paso por la puerta se efectúa por el lado respecto al hueco total. Aunque la velocidad real de apertura es muy elevada. Ideal para instalaciones en que el interior del local sea bastante reducido. +Puerta automática de apertura lateral, marca MANUSSA consistente en 1 hoja móvil que se desplaza lateralmente hacia la derecha o la izquierda, liberando una zona de paso en uno de sus laterales de la misma. + Puerta Orión SK05 color gris marca PORTADEZA la estructura de las puertas acorazadas se diferencia radicalmente de las demás puertas de entrada, ya sean éstas convencionales o blindadas; ya que su estructura interior y los anclajes son de seguridad. Las puertas acorazadas están compuestas por una estructura monobloque de acero reforzada por elementos rigidizadores y dotadas de herrajes de seguridad y un marco y premarco metálicos directamente fijados al muro. + Tablero de yeso marca tablaroca. Fabricados en 9.6 mm y 12.7 (3/8″ y 1/2″) de espesor. Cuentan con bordes longitudinales rebajados en la cara aparente, para formar una leve depresión y reforzar las juntas. Ancho: 1.22 m (4′); largo: 2.44 y 3.05 m (8′ y 10′); bordes rebajados; cara aparente de cartoncillo con acabado manila, adecuado para recibir pintura, papel tapiz o cualquier otra decoración. Longitudes diferentes a las anteriormente mencionadas son pedidos especiales. + Tablero de yeso marca Tablaroca® W/R Tablero de yeso resistente a la humedad. Fabricados en espesores de 12.7 y 15.9 mm (1/2″ y 5/8″), con resistencia a la humedad para recubrimientos de cerámica y plástico. Disponibles con bordes rebajados en tableros de núcleo normal, núcleo Firecode© y Firecode© C. Cumplen con los requisitos de la norma ASTM C630. Limitaciones: No se recomienda para plafones con canales listón USG espaciados a más de 30.5 cm (12″) a.c. o para canales amortiguadores de sonido (canales resilientes) en capa sencilla en donde deberá colocarse azulejo. No debe instalarse sobre una barrera de vapor o una pared que actúe como barrera de vapor, a menos que no se le coloque azulejo o se use pintura impermeable. No está hecho para usarse en áreas sujetas a constante humedad como regaderas en grupo, baños sauna y áreas de procesamiento de comida comercial. Para estos usos se recomienda el tablacemento marca Durock©. Oficinas y Comercios 424 Oficinas y Comercios ESCALA GRAFICA. ESCALA: 1:100 ACOTACION: metros PLAFONES NOMBRE DE PLANO. DISEÑO REVICIÓN PROFESORES: FECHA ALUMNOS: PLANTA ESQUEMATICA LOCALIZACION. N DATOS GENERALES ORIENTACION. Torcuato Tasso Embajada de australia Altura 6 2 niveles Ed # 57 Altura 35 12 niveles 424 1m 2m 3m Oficina Oficina Oficina Oficina Oficina BAÑO MUJERES BAÑO HOMBRES Oficina N:+4.00 N:+4.00 N:+3.90 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 Campos Eliseos Oficina S B +Puerta Lateral de 1 hoja móvil marca ADO corredera que se desplaza lateralmente hacia la derecha o hacia la izquierda. El paso por la puerta se efectúa por el lado respecto al hueco total. Aunque la velocidad real de apertura es muy elevada. Ideal para instalaciones en que el interior del local sea bastante reducido. +Puerta automática de apertura lateral, marca MANUSSA consistente en 1 hoja móvil que se desplaza lateralmente hacia la derecha o la izquierda, liberando una zona de paso en uno de sus laterales de la misma. + Puerta Orión SK05 color gris marca PORTADEZA la estructura de las puertas acorazadas se diferencia radicalmente de las demás puertas de entrada, ya sean éstas convencionales o blindadas; ya que su estructura interior y los anclajes son de seguridad. Las puertas acorazadas están compuestas por una estructura monobloque de acero reforzada por elementos rigidizadores y dotadas de herrajes de seguridad y un marco y premarco metálicos directamente fijados al muro. + Tablero de yeso marca tablaroca. Fabricados en 9.6 mm y 12.7 (3/8″ y 1/2″) de espesor. Cuentan con bordes longitudinales rebajados en la cara aparente, para formar una leve depresión y reforzar las juntas. Ancho: 1.22 m (4′); largo: 2.44 y 3.05 m (8′ y 10′); bordes rebajados; cara aparente de cartoncillo con acabado manila, adecuado para recibir pintura, papel tapiz o cualquier otra decoración. Longitudes diferentes a las anteriormente mencionadas son pedidos especiales. + Tablero de yeso marca Tablaroca® W/R Tablero de yeso resistente a la humedad. Fabricados en espesores de 12.7 y 15.9 mm (1/2″ y 5/8″), con resistencia a la humedad para recubrimientos de cerámica y plástico. Disponibles con bordes rebajados en tableros de núcleo normal, núcleo Firecode© y Firecode© C. Cumplen con los requisitos de la norma ASTM C630. Limitaciones: No se recomienda para plafones con canales listón USG espaciados a más de 30.5 cm (12″) a.c. o para canales amortiguadores de sonido (canales resilientes) en capa sencilla en donde deberá colocarse azulejo. No debe instalarse sobre una barrera de vapor o una pared que actúe como barrera de vapor, a menos que no se le coloque azulejo o se use pintura impermeable. No está hecho para usarse en áreas sujetas a constante humedad como regaderas en grupo, baños sauna y áreas de procesamiento de comida comercial. Para estos usos se recomienda el tablacemento marca Durock©. Placa de mármol de 60x60cm Crest Varilla del #3 Caseton de Poliestireno Caseton de poliestireno Concreto armado Nervadura Oficinas y Comercios ESCALA GRAFICA. ESCALA: 1:100 ACOTACION: metros Muros NOMBRE DE PLANO. DISEÑO REVICIÓN PROFESORES: FECHA ALUMNOS: PLANTA ESQUEMATICA LOCALIZACION. N DATOS GENERALES ORIENTACION. Torcuato Tasso Embajada de australia Altura 6 2 niveles Ed # 57 Altura 35 12 niveles 424 1m 2m 3m Oficina Oficina Oficina Oficina Oficina BAÑO MUJERES BAÑO HOMBRES Oficina N:+4.00 N:+4.00 N:+3.90 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 Campos Eliseos Oficina S B +Puerta Lateral de 1 hoja móvil marca ADO corredera que se desplaza lateralmente hacia la derecha o hacia la izquierda. El paso por la puerta se efectúa por el lado respecto al hueco total. Aunque la velocidad real de apertura es muy elevada. Ideal para instalaciones en que el interior del local sea bastante reducido. +Puerta automática de apertura lateral, marca MANUSSA consistente en 1 hoja móvil que se desplaza lateralmente hacia la derecha o la izquierda, liberando una zona de paso en uno de sus laterales de la misma. + Puerta Orión SK05 color gris marca PORTADEZA la estructura de las puertas acorazadas se diferencia radicalmente de las demás puertas de entrada, ya sean éstas convencionales o blindadas; ya que su estructura interior y los anclajes son de seguridad. Las puertas acorazadas están compuestas por una estructura monobloque de acero reforzada por elementos rigidizadores y dotadas de herrajes de seguridad y un marco y premarco metálicos directamente fijados al muro. + Tablero de yeso marca tablaroca. Fabricados en 9.6 mm y 12.7 (3/8″ y 1/2″) de espesor. Cuentan con bordes longitudinales rebajados en la cara aparente, para formar una leve depresión y reforzar las juntas. Ancho: 1.22 m (4′); largo: 2.44 y 3.05 m (8′ y 10′); bordes rebajados; cara aparente de cartoncillo con acabado manila, adecuado para recibir pintura, papel tapiz o cualquier otra decoración. Longitudes diferentes a las anteriormente mencionadas son pedidos especiales. + Tablero de yeso marca Tablaroca® W/R Tablero de yeso resistente a la humedad. Fabricados en espesores de 12.7 y 15.9 mm (1/2″ y 5/8″), con resistencia a la humedad para recubrimientos de cerámica y plástico. Disponibles con bordes rebajados en tableros de núcleo normal, núcleo Firecode© y Firecode© C. Cumplen con los requisitos de la norma ASTM C630. Limitaciones: No se recomienda para plafones con canales listón USG espaciados a más de 30.5 cm (12″) a.c. o para canales amortiguadores de sonido (canales resilientes) en capa sencilla en donde deberá colocarse azulejo. No debe instalarse sobre una barrera de vapor o una pared que actúe como barrera de vapor, a menos que no se le coloque azulejo o se use pintura impermeable. No está hecho para usarse en áreas sujetas a constante humedad como regaderas en grupo, baños sauna y áreas de procesamiento de comida comercial. Para estos usos se recomienda el tablacemento marca Durock©. Oficinas y Comercios ESCALA GRAFICA. ESCALA: 1:100 ACOTACION: metros Herrería y cancelería NOMBRE DE PLANO. DISEÑO REVICIÓN PROFESORES: FECHA ALUMNOS: PLANTA ESQUEMATICA LOCALIZACION. N DATOS GENERALES ORIENTACION. Torcuato Tasso Embajada de australia Altura 6 2 niveles Ed # 57 Altura 35 12 niveles 424 Cancelería 1m 2m 3m Oficina Oficina Oficina Oficina Oficina BAÑO MUJERES BAÑO HOMBRES Oficina N:+4.00 N:+4.00 N:+3.90 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 Campos Eliseos Oficina S B +Puerta Lateral de 1 hoja móvil marca ADO corredera que se desplaza lateralmente hacia la derecha o hacia la izquierda. El paso por la puerta se efectúa por el lado respecto al hueco total. Aunque la velocidad real de apertura es muy elevada. Ideal para instalaciones en que el interior del local sea bastante reducido. +Puerta automática de apertura lateral, marca MANUSSA consistente en 1 hoja móvil que se desplaza lateralmente hacia la derecha o la izquierda, liberando una zona de paso en uno de sus laterales de la misma. + Puerta Orión SK05 color gris marca PORTADEZA la estructura de las puertas acorazadas se diferencia radicalmente de las demás puertas de entrada, ya sean éstas convencionales o blindadas; ya que su estructura interior y los anclajes son de seguridad. Las puertas acorazadas están compuestas por una estructura monobloque de acero reforzada por elementos rigidizadores y dotadas de herrajes de seguridad y un marco y premarco metálicos directamente fijados al muro. + Tablero de yeso marca tablaroca. Fabricados en 9.6 mm y 12.7 (3/8″ y 1/2″) de espesor. Cuentan con bordes longitudinales rebajados en la cara aparente, para formar una leve depresión y reforzar las juntas. Ancho: 1.22 m (4′); largo: 2.44 y 3.05 m (8′ y 10′); bordes rebajados; cara aparente de cartoncillo con acabado manila, adecuado para recibir pintura, papel tapiz o cualquier otra decoración. Longitudes diferentes a las anteriormente mencionadas son pedidos especiales. + Tablero de yeso marca Tablaroca® W/R Tablero de yeso resistente a la humedad. Fabricados en espesores de 12.7 y 15.9 mm (1/2″ y 5/8″), con resistencia a la humedad para recubrimientos de cerámica y plástico. Disponibles con bordes rebajados en tableros de núcleo normal, núcleo Firecode© y Firecode© C. Cumplen con los requisitos de la norma ASTM C630. Limitaciones: No se recomienda para plafones con canales listón USG espaciados a más de 30.5 cm (12″) a.c. o para canales amortiguadores de sonido (canales resilientes) en capa sencilla en donde deberá colocarse azulejo. No debe instalarse sobre una barrera de vapor o una pared que actúe como barrera de vapor, a menos que no se le coloque azulejo o se use pintura impermeable. No está hecho para usarse en áreas sujetas a constante humedad como regaderas en grupo, baños sauna y áreas de procesamiento de comida comercial. Para estos usos se recomienda el tablacemento marca Durock©. \A1;9.10 B S \A1;15.00m \A1;9.10 B S \A1;15.00m \A1;9.10 B S \A1;15.00m LOSETA ASENTADA SOBRE MORTERO DE CEMENTO-ARENA PROPORCIÓN 1:4 DE 44 x 44 CM. MARCA PORCELANITE, MODELO CARRARA COLOR BLANCO ASENTADO CON PEGAZULEJO MARCA PORCELANITE O SIMILAR. LOSETA ASENTADA SOBRE MORTERO DE CEMENTO-ARENA PROPORCIÓN 1:4 DE 44 x 44 CM. MARCA PORCELANITE, MODELO CARRARA COLOR BLANCO ASENTADO CON PEGAZULEJO MARCA PORCELANITE O SIMILAR. MARMOL NEGRO 60X60 MARMOL NEGRO 60X60 MARMOL NEGRO 60X60 MARMOL NEGRO 60X60 MARMOL NEGRO 60X60 4 5 6 E F G \A1;3.40 \A1;6.10 \A1;6.10 \A1;9.10 4 5 6 E F G \A1;3.40 \A1;6.10 \A1;6.10 \A1;9.10 4 5 6 E F G \A1;3.40 \A1;6.10 \A1;6.10 \A1;9.10 B S \A1;15.00m \A1;9.10 4 5 6 E F G \A1;3.40 \A1;6.10 \A1;6.10 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 4.00 4.80 4.20 3.00 2.00 1.00 0.50 3,00 0.15 Puerta abatible doble de cristal marca vidreglass de 35mm de espesor, con canceleria de aluminio. Puerta abatible doble de cristal marca vidreglass de 35mm de espesor, con canceleria de aluminio. Puerta abatible doble de cristal marca vidreglass de 35mm de espesor, con canceleria de aluminio. \W5.16657; Puertas automáticas de vidrio construidas con \W2.81295; perfilerías aluminio y forma de apertura corredera, \W1.04752; marca ado, con Apertura automática mediante sensores. Puerta abatible de apertura lateral de cristal y marca manussa de 35mm de espesor, con canceleria de aluminio. Puerta Orión SK05 fija marca portadeza, color gris de 2.50 metros de altura y .90cm de ancho. Parteluces de concreto de .10cm de espesor, de piso a techo. Barandal de cristal y acero marca vidreglass de 35mm de espesor. Barandal de cristal y acero marca vidreglass de 35mm de espesor. Tablero de yeso marca Tablaroca® W/R\fTimes New Roman|b0|i0|c0|p18; resistente a la humedad. De 12.7 mm Tablero de yeso marca tablaroca de 12.7 mm de espesor. Muro de cristal templado de 12mm de espesor. Tablero de yeso marca Tablaroca® W/R\fTimes New Roman|b0|i0|c0|p18; Tablero de yeso resistente a la humedad. De 12.7 mm MARMOL NEGRO 60X60 Tablero de yeso marca tablaroca Fabricados en 9.6 mm y 12.7 (3/8″ y 1/2″) de espesor. Tablero de yeso marca tablaroca de 12.7mm de espesor. MARMOL NEGRO 60X60 MARMOL NEGRO 60X60 MARMOL NEGRO 60X60 Paso para instalaciones Placa de yeso (15mm) Estructura de acero galvanizado (90mm) Capa aislante de lana de roca (140mm) Tablero hidrofugo (11mm) Barrera a vapor (2mm) Revestimiento exterior poliestireno expandido (30mm) mortero monocapa (10mm) con mallas acrilicas. Placa de yeso (15mm) Estructura de acero galvanizado (90mm) Capa aislante de lana de roca (140mm) Placa de yeso (15mm) 10 12 11 8 9 1 6 2 7 4 8 6 5 9 3 1 .- Correa inferior. Perfil ‘U’2 .- Tornillo para anclar la correa inferior a cimentación3 .- Correa superior. Perfil ‘U’4 .- Tornillo de anclaje de la correa superior5 .- Montante de acero galvanizado. Perfil ‘C’6 .- Tornillo para anclar el montante a la correa superior7 .- Instalaciones eléctricas y hidráulicas8 .- Panel de yeso9 .- Tornillo para anclar el panel de yeso a la estructura metálica10.- Cinta de refuerzo para las juntas11.- Revestimiento exterior (primera capa)12.- Revestimiento exterior (segunda capa) Muros Plafones y luminarias Acabados Pisos ADHESIVO, PEGAZULEJO O SIMILAR LOSETA LOSETA ESCALA GRAFICA. ESCALA: 1:100 ACOTACION: metros PLAFONES NOMBRE DE PLANO. DISEÑO REVICIÓN FECHA ALUMNOS: PLANTA ESQUEMATICA LOCALIZACION. N DATOS GENERALES ORIENTACION. Torcuato Tasso Embajada de australia Altura 6 2 niveles Ed # 57 Altura 35 12 niveles 1m 2m 3m Oficina Oficina Oficina Oficina Oficina BAÑO MUJERES BAÑO HOMBRES Oficina N:+4.00 N:+4.00 N:+3.90 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 N:+4.00 Campos Eliseos Oficina S B +Puerta Lateral de 1 hoja móvil marca ADO corredera que se desplaza lateralmente hacia la derecha o hacia la izquierda. El paso por la puerta se efectúa por el lado respecto al hueco total. Aunque la velocidad real de apertura es muy elevada. Ideal para instalaciones en que el interior del local sea bastante reducido. +Puerta automática de apertura lateral, marca MANUSSA consistente en 1 hoja móvil que se desplaza lateralmente hacia la derecha o la izquierda, liberando una zona de paso en uno de sus laterales de la misma. + Puerta Orión SK05 color gris marca PORTADEZA la estructura de las puertas acorazadas se diferencia radicalmente de las demás puertas de entrada, ya sean éstas convencionales o blindadas; ya que su estructura interior y los anclajes son de seguridad. Las puertas acorazadas están compuestas por una estructura monobloque de acero reforzada por elementos rigidizadores y dotadas de herrajes de seguridad y un marco y premarco metálicos directamente fijados al muro. + Tablero de yeso marca tablaroca. Fabricados en 9.6 mm y 12.7 (3/8″ y 1/2″) de espesor. Cuentan con bordes longitudinales rebajados en la cara aparente, para formar una leve depresión y reforzar las juntas. Ancho: 1.22 m (4′); largo: 2.44 y 3.05 m (8′ y 10’); bordes rebajados; cara aparente de cartoncillo con acabado manila, adecuado para recibir pintura, papel tapiz o cualquier otra decoración. Longitudes diferentes a las anteriormente mencionadas son pedidos especiales. + Tablero de yeso marca Tablaroca® W/R Tablero de yeso resistente a la humedad. Fabricados en espesores de 12.7 y 15.9 mm (1/2″ y 5/8″), con resistencia a la humedad para recubrimientos de cerámica y plástico. Disponibles con bordes rebajados en tableros de núcleo normal, núcleo Firecode© y Firecode© C. Cumplen con los requisitos de la norma ASTM C630. Limitaciones: No se recomienda para plafones con canales listón USG espaciados a más de 30.5 cm (12″) a.c. o para canales amortiguadores de sonido (canales resilientes) en capa sencilla en donde deberá colocarse azulejo. No debe instalarse sobre una barrera de vapor o una pared que actúe como barrera de vapor, a menos que no se le coloque azulejo o se use pintura impermeable. No está hecho para usarse en áreas sujetas a constante humedad como regaderas en grupo, baños sauna y áreas de procesamiento de comida comercial. Para estos usos se recomienda el tablacemento marca Durock©. Detalles de tablaroca TABLAROCA ESQUINERO METALICO DE LAMINA GALVANIZADA DE 28.6×28.6mm. POSTE METALICO 63.5×34.9mm. O SIMILAR SELLADOR “BOSTICK” PLANTA REMATE MURO TABLAROCA TORNILLO DE CABEZA DE CORNETA DE 1″x1/8″ DE CORNETA DE 1 1/2″x1/8″ TORNILLO DE CABEZA MURO TABLAROCA PLANTA ESQUINA 1 2 3 4 5 6 3 4 2 1 6 2 4 1 1 2 4 1 2 5 4 1 3 REBORDE METALICO CANAL METALICO ZOCLO DE VINIL DE 3″ CANAL METALICO CORRIDO ANCLADO AL PISO ALFOMBRA 6.35cm. 3.8cm. 0.5cm. ASEGURAR LOS CANALES DE AMARRE AL PISO Y AL TECHO POR MEDIO DE FIJADORES ADECUADOS ASEGURARSE DE QUE LOS POSTES SEAN CORTADOS 1cm. MENOS DE LA ALTURA REQUERIDA PARA BASTIDORES DE ALTURAS MAYORES DE 3.0m. UNIR UN POSTE CON OTRO, ENCONTRADOS, DEJANDO UN TRASLAPE DE 20cm. MINIMO Y UNIRLOS CON REMACHES “POP” O CON AMARRE DOBLE DE ALAMBRE GALVANIZADO DEL No.18 1 2 3 4 5 6 2.20 1.57 0.785 0.785 E PH-04 2.20 PH-05 2.00 1.00 1.00 E PUERTA DE DOBLE CRISTAL CORREDIZAS DE ALUMINIO ANONIZADO NATURAL, SERIE S LÍNEA S-2100 DE SALDI SEGÚN DETALLES Y ESPECIFICACIÓN ADJUNTA. ESC. 1 : 25 ESC. 1 : 25 SALDI LINEA S-2100 SIN ESCALA (DUO-VENT) DETALLES DE PUERTA CORREDIZA PUERTA DE DOBLE CRISTAL CORREDIZAS DE ALUMINIO ANONIZADO NATURAL, SERIE S LÍNEA S-2100 DE SALDI SEGÚN DETALLES Y ESPECIFICACIÓN ADJUNTA. Corte por fachada CRISTAL DE 6 MM CORTE HORIZONTAL CRISTAL DE 6 MM CORTE VERTICAL PLEGADO DE ALUMINIO LACADO O ANODIZADO porta soporte de cristal CAMISA DE PROTECCION CRISTAL DE 13 mm ROTULA DE ACERO INOXIDABLE PORTA SOPORTE DE ACERO ROTULA DE ACERO INOXIDABLE CRISTAL DE 9 mm PLACA SUPERIOR SOLDADA A LA ESTRUCTURA PLACA DE ASIENTO DE 1/2″ PORTA SOPORTE DE Cristal Entrepiso ROTULA DE ACERO INOXIDABLE Entrepiso CAMISA DE PROTECCION CRISTAL DE 13 mm ROTULA DE ACERO INOXIDABLE
