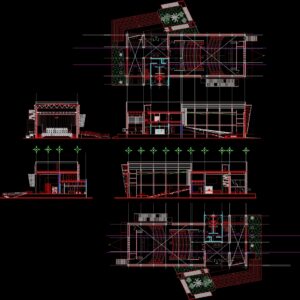

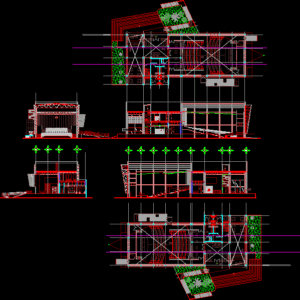

Plant, Cut and facade details and levels of a small auditorium.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Galician):

date, revisions, mca, description, by, vo.bo., plans, reference, number, title, approval, contract supervisor, drawing drawn up in: poza rica, veracruz, drew :, proy.:, revised :, coord.:, scale :, down. in :, place: cd. papantla, veracruz, rev., ing. Arming castilian licona, subdirección de la coordinación de, pemex exploración y producción, toda la información contenida en este documento es propiedad de pep, y su reproducción parcial o parcial queda prohibida sin la autorización escrita de pep, aprobada para construccion, Authorized signature, marine services, work resident, approved :, arq. carlos monterrubio lara, supervisor of work order, ing. esteban espinosa zamudio, court, auditorium, general notes, symbology, level of finished floor, npt, finished slab level, nlt, level of false ceiling, nfp, bench level, nb, upper level of pretil, nsp, lower level of skirt, nif, upper level of skirt, nsf, top level of cover, nsc, hallway, roof, septic, fourth pps, machine room, auditorium, cellar, deck, cafeteria, sanitary knights, sanitary ladies

Raw text data extracted from CAD file:

CP FECHA R E V I S I O N E S MCA D E S C R I P C I O N FECHA POR Vo.Bo. P L A N O S D E R E F E R E N C I A NUMERO T I T U L O A P R O B A D O P O R SUPERVISOR DE CONTRATO DIBUJO ELABORADO EN: POZA RICA, VERACRUZ DIBUJÓ: PROY.: REVISÓ: COORD.: ESCALA: ACOT. EN: No. PROYECTO: OT-819-ING-006-2010 LUGAR: CD. PAPANTLA, VERACRUZ REV. ING. ARMANDO CASTELAN LICONA SUBDIRECCIÓN DE LA COORDINACIÓN DE PEMEX EXPLORACIÓN Y PRODUCCIÓN TODA LA INFORMACION CONTENIDA EN ESTE DOCUMENTO ES PROPIEDAD DE P.E.P. Y QUEDA PROHIBIDA SU REPRODUCCION EN FORMA PARCIAL O TOTAL SIN LA AUTORIZACION POR ESCRITO DE P.E.P. APROBADO PARA CONSTRUCCION FIRMA AUTORIZADA FECHA SERVICIOS MARINOS RESIDENTE DE OBRA APROBÓ: CONTRATO No. 428230819 OT.-819-ING-006-2010 ARQ. CARLOS MONTERRUBIO LARA SUPERVISOR DE ORDEN DE TRABAJO \W0.5;CONSTRUCCIÓN DE INSTALACIONES DEL CENTRO DE CAPACITACIÓN Y DESARROLLO TÉCNICO POZA RICA "BICENTENARIO" ING. ESTEBAN ESPINOSA ZAMUDIO A F D B A 10 9 8 7 6 5 4 3 2 1 \A1;4148.5 \A1;580 \A1;267.5 \A1;610 \A1;440 \A1;440 \A1;440 \A1;440 \A1;440 \A1;440 A ESC. 1: CORTE N.P.T.+0.00 \A1;1450 A E F D C B D 1 2 3 4 5 6 8 9 10 11 7 \A1;51 F D B A 10 9 8 7 6 5 4 3 2 1 A E F D C B D 1 2 3 4 5 6 8 9 10 11 7 F 1 2 3 4 5 6 8 9 11 5 5 5 5 5 5 5 5 5 5 SALA AUDITORIO NOTAS GENERALES SIMBOLOGIA 1.- ACOTACIONES EN CENTIMETROS 2.- NIVELES EN METROS 3.- LAS COTAS RIGEN AL DIBUJO A N.P.T+100.75 N.P.T+101.35 N.S.P.+106.37 N.S.P.+109.97 N.S.F.+111.65 N.S.P.+112.65 NIVEL DE PISO TERMINADO N.P.T. NIVEL DE LOSA TERMINADO N.L.T. NIVEL DE FALSO PLAFON N.F.P. NIVEL DE BANQUETA N.B. NIVEL SUPERIOR DE PRETIL N.S.P. NIVEL INFERIOR DE FALDON N.I.F. NIVEL SUPERIOR DE FALDON N.S.F. NIVEL SUPERIOR DE CUBIERTA N.S.C. N.P.T+100.90 N.S.P.+106.52 N.F.P.+108.37 N.S.C+111.80 N.S.P.+112.65 N.F.P.+109.182 N.S.C.+108.288 N.I.F.+103.85 N.P.T.+102.85 N.P.T.+101.35 PASILLO AZOTEA SEPTICO CUARTO P.P.S. CUARTO DE MAQUINAS AUDITORIO BODEGA ESTRADO CAFETERIA SANITARIO CABALLEROS SANITARIO DAMAS N.B ±100.00 N.P.T+101.35 N.L.T+105.87 N.F.P+107.466 N.L.T+109.29 N.S.P+112.65 N.P.T.+101.35 N.B.+100.00 N.I.F.+101.50 N.F.P.+108.15 N.S.F.+111.663 N.S.P.+112.65 N.F.P.+104.15 5 5 7 10

Language	Other
Drawing Type	Detail
Category	Entertainment, Leisure & Sports
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Deck / Patio
Tags	Auditorium, autocad, cinema, Cut, DETAIL, details, DWG, facade, levels, plant, small, Theater, theatre
