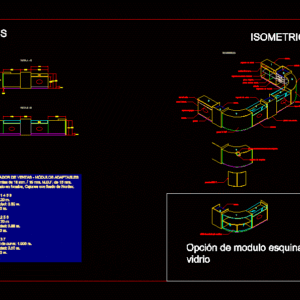

Counter Sales DWG Section for AutoCAD

display counter consists of nine modules – sections (modules), – Ground – sections – details – dimensions – Equipment

Drawing labels, details, and other text information extracted from the CAD file (Translated from Galician):

isometric, view e – e ‘, view to – a’, cuts, isometric, option of corner module with glass

Raw text data extracted from CAD file:

0.080 0.702 0.080 1.100 0.550 1.182 1.218 1.000 0.982 0.700 0.218 1.100 0.700 1.200 0.182 0.982 1.000 1.200 1.182 0.018 1 2 3 4 6 5 8 9 7 7 ISOMÉTRICO 6 8 7 VISTA E – E’ 5 5 5 5 5 5 5 5 5 VISTA A – A’ 5 5 5 5 5 5 5 5 5 5 5 \A1;MOSTRADOR DE VENTAS – MÓDULOS ADAPTABLES En melamina de 18 mm. / 15 mm. M.D.F. de 18 mm. Enchapado en formica, Cajones con fondo de Nordex. Cuerpo: 1 4 6 9 Largo: 1.20 m. Profundidad: 0.50 m. Alto: 1.00 m. Cuerpo: 2 5 8 Largo: 0.70 m. Profundidad: 0.55 m. Alto: 1.10 m. Cuerpo: 3 7 Longitud de curva: 1.906 m. Profundidad: 0.50 m. Alto: 1.00 m. CORTES ISOMETRICO Opción de modulo esquina con vidrio
