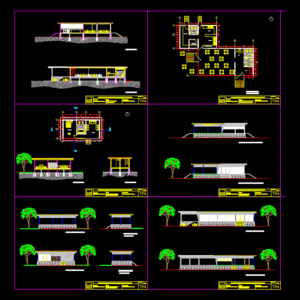

Ecolodge project developed in Chaparri Reserve – Lambayeque; Peru. It includes general level; courts; elevations. Costructivos wood trim; whole and individual plants.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

terrace, bedroom, bathroom, box, delivery of orders, cooking, chamber, refrigeration, washing, tank, plastic waterproofing, cane crushing, lid, reed, asphalt paint, sobrecimiento, panel frame, stone rigging with mud, lime and sand, wooden floor, natural terrain, student: gabriela saavedra ch., private university of the north – faculty of architecture, subject: constructive details, teachers: arq. juan carlos lawns, wall, door, composting chamber, plants, gravel and sand, purified water, dry bathroom detail, wooden base, polystyrene insulation sheet, zing sheet, transparent glass enclosure, study, reception, refrigeration chamber , wet room, dry room, massage, office, room, waiting, shop, naturist, shop, souvenirs, relaxation room, general floor, theme: rooms elevations, theme: rooms floor and cuts, theme: restaurant elevations, theme : restaurant general plant, lateral elevation, theme: restaurant cuts, dilatation bruña, student: gabriela saavedra ch., private university of the north – faculty of engineering and architecture, theme: ecolodge general plant, teachers: arq . juan carlos cespedes

Raw text data extracted from CAD file:

TERRAZA DORMITORIO BAÑO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A D B 1 2 3 C \A1;5.10 \A1;5.10 \A1;0.60 \A1;2.63 BAÑO BAÑO BAÑO CAJA ENTREGA DE PEDIDOS COCCIÓN CÁMARA DE REFRIGERACIÓN LAVADO BAÑO DEPÓSITO A' B' Viga 6" x 2" Vigueta 4" x 2" techo Torta de barro 1´´ Impermebealizante Plástico Caña chancada Ladrillo pastelero 25 x 25cm Tapa DETALLE DE TECHO 1/20 Alambre galvanizado o negro # 8 Caña Travesaño 2'' x 4'' Pintura asfáltica Tarrajeo de barro e: 2.5cm Sobrecimiento Bastidor del panel Aparejo de piedra con barro, cal y arena DETALLE DE PANEL DE QUINCHA 1/20 Travesaño 2'' x 2'' Aparejo de piedra con barro, cal y arena Viga 6"x 2" Vigueta 4"x 2" DETALLE DE PISO 1/20 Piso de madera Aparejo de piedra con barro, cal y arena Vigueta 4"x 2" Terreno natural 5 DETALLE DE UNIÓN SOBRECIMIENTO Y PISO 1/20 Vigueta 4"x 2" DETALLE DE PISO DE MADERA 1/20 DETALLE DE UNIÓN DE COLUMNAS - VIGAS - VIGUETAS 1/20 ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE ARQUITECTURA TP4 TEMA: DETALLES CONSTRUCTIVOS DOCENTES: Arq. Juan Carlos Céspedes ESCALA: 1/50 PANEL DE QUINCHA 1/20 PANEL DE PUERTA 1/20 PANEL DE VENTANA ALTA 1/20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;1.20 \A1;10.20 \A1;5.25 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;0.15 \A1;5.25 \A1;0.15 \A1;0.15 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;0.15 \A1;0.15 \A1;0.15 \A1;3.60 \A1;0.12 \A1;2.55 \A1;0.15 \A1;2.35 \A1;0.15 \A1;0.15 \A1;1.20 \A1;0.13 \A1;1.20 \A1;1.20 \A1;0.15 \A1;4.08 \A1;0.15 \A1;0.15 \A1;2.40 \A1;0.15 \A1;3.60 Travesaño 2'' x 2'' VIGUETAS 2" X 4'' @ 0.60cm CORREAS 1/2" X 1'' @ 0.30cm VIGAS PRINCIPALES 2" X 6'' PLANO DE TECHO 1/50 muro excremento ( ABONO) puerta camara de compostaje plantas grava y arena agua purificada DETALLE BAÑO SECO 1/25 Base de madera Plancha Aislante de Poliestireno Chapa de Zing Cerramiento Transparente de Vidrio DETALLE DE PANEL SOLAR \W8.67223; 1/25 \A1;1.20 \A1;1.20 \A1;0.10 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;0.10 \A1;1.20 \A1;1.20 \A1;0.15 \A1;0.15 \A1;1.20 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;1.20 \A1;0.15 \A1;0.10 \A1;2.40 \A1;0.15 \A1;0.15 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;1.20 \A1;0.15 \A1;5.05 \A1;6.45 \A1;7.65 \W3.21495; SALA DE \W3.21495; INTERPRETACIÓN TERRAZA DORMITORIO BAÑO TERRAZA DORMITORIO BAÑO TERRAZA DORMITORIO BAÑO ESTUDIO TERRAZA DORMITORIO BAÑO \W1.14971; SALA \W1.14971; DE \W1.14971; ESPERA BAÑO RECEPCIÓN ENTREGA DE PEDIDOS LAVADO DEPÓSITO CÁMARA DE REFRIGERACIÓN COCCIÓN BAÑO TERRAZA DORMITORIO BAÑO RECEPCIÓN DEPÓSITO CÁMARA HÚMEDA BAÑO BAÑO CÁMARA SECA MASAJES 0.1500000000096406 1.200000000001637 1.200000000000728 1.199999999999818 0.1499999999987267 1.200000000001637 1.200000000000728 1.200000000000728 0.1500000000005457 1.199999999999818 1.200000000000728 0.0999999999876309 1.200000000013461 1.199999999998909 0.1500150588935867 5 TERRAZA DORMITORIO BAÑO BAÑO OFICINA SALA DE ESPERA OFICINA CAJA TIENDA NATURISTA CAJA TIENDA DE SOUVENIRS DEPÓSITO SALÓN DE RELAJACIÓN RECEPCIÓN BAÑO BAÑO \A1;0.15 \A1;1.20 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;1.20 \A1;0.15 \A1;1.20 \A1;1.20 \A1;0.10 \A1;1.20 \A1;1.20 \A1;0.15 \A1;12.70 \A1;3.00 5 5 5 ELEVACIÓN PRINCIPAL 1/50 ELEVACIÓN POSTERIOR 1/50 ELEVACIÓN LATERAL IZQUIERDA 1/50 ELEVACIÓN LATERAL DERECHA 1/50 CORTE A - A' 1/50 CORTE B - B' 1/50 DERECHA 1/50 IZQUIERDA 1/50 ELEVACIÓN PRINCIPAL 1/50 ELEVACIÓN POSTERIOR 1/50 CORTE B - B' 1/50 CORTE A -A' 1/50 PLANTA GENERAL RESTAURANT 1/50 BAÑO BAÑO BAÑO CAJA ENTREGA DE PEDIDOS COCCIÓN CÁMARA DE REFRIGERACIÓN LAVADO BAÑO DEPÓSITO A B C 1 2 3 4 5 D E ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE ARQUITECTURA TP4 TEMA: HABITACIONES Elevaciones DOCENTES: Arq. Juan Carlos Céspedes ESCALA: 1/50 ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE ARQUITECTURA TP4 TEMA: HABITACIONES Planta y Cortes DOCENTES: Arq. Juan Carlos Céspedes ESCALA: 1/50 ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE ARQUITECTURA TP4 DOCENTES: Arq. Juan Carlos Céspedes ESCALA: 1/50 ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE ARQUITECTURA TP4 TEMA: RESTAURANT Elevaciones DOCENTES: Arq. Juan Carlos Céspedes ESCALA: 1/50 ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE ARQUITECTURA TP4 DOCENTES: Arq. Juan Carlos Céspedes ESCALA: 1/50 ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE ARQUITECTURA TP4 TEMA: RESTAURANT Planta General DOCENTES: Arq. Juan Carlos Céspedes ESCALA: 1/50 A B' B ELEVACIÓN LATERAL ELEVACIÓN LATERAL TEMA: RESTAURANT Elevaciones TEMA: RESTAURANT Cortes bruña de dilatación 5 5 5 5 5 5 5 5 5 5 5 5 Travesaño 2'' x 2'' Bastidor 2'' x 4'' Travesaño 2'' x 2'' Bastidor 2'' x 4'' Bastidor 2'' x 4'' TRASLAPE VIGAS 1/20 UNIÓN DE VIGAS 1/10 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE ARQUITECTURA TP4 TEMA: DETALLES CONSTRUCTIVOS DOCENTES: Arq. Juan Carlos Céspedes 5 ALUMNA: Gabriela Saavedra Ch. UNIVERSIDAD PRIVADA DEL NORTE - FACULTAD DE INGENIERÍA Y ARQUITECTURA TP4 TEMA: ECOLODGE Planta General DOCENTES: Arq. Juan Carlos Céspedes ESCALA: 1/250
