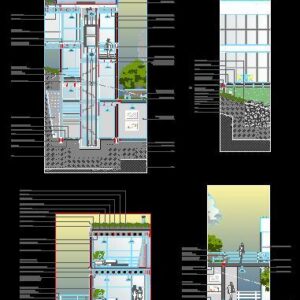

Facade Sections – Details DWG Section for AutoCAD

Hidraulic Elevator – Facade Sections – Details – Metalic Structure – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Portuguese):

living room fireplace, living room, metal beam profile, metallic pillar welded profile ref:, floor wooden decking reforestation, multilaminated glass, tarucel, aluminum profile, metal structure, high density neoprene shock absorber, silicone, ruin, ground, aluminum hinge, floor wooden decking reforestation, ground, compacted soil, granular base layer, metal beam profile, metallic pillar welded profile ref:, metal gutter for rainwater drainage, securing screw, handrail in lacquered wood cm, concrete curtain with gray paint, ground, glass skin glazing type, welded metal sheet, wooden step, spot lighting, gray metallic profile, handrail in lacquered wood cm, gray metallic profile, floor wooden decking reforestation, securing screw, metal beam profile, metallic pillar welded profile ref:, laminated glass, metal structure graphite, metal fixing rod for plaster, shear connector, low-walled plasterboard lining for passage of electrical wiring piping, laminated wood flooring, metal beam profile, concrete plate, prestressed alveolar slab, metal algose, roof slab, rolled pebble, layer of earth, mechanical protection mortar, thermal protection, waterproofing asphalt, slab adjustment mortar, reservoir, floor wooden decking reforestation, securing screw, laminated glass, metal structure graphite, metal fixing rod for plaster, low-walled plasterboard lining for passage of electrical wiring piping, laminated wood flooring, metal beam profile, concrete plate, metal algose, impermeable cover slab, rolled pebble, layer of earth, mechanical protection mortar, thermal protection, waterproofing asphalt, slab adjustment mortar, metallic pillar welded profile ref:, concrete containment, drain, granular base layer, ground, shear connector, prestressed alveolar slab, handrail in lacquered wood cm, gray metallic profile, curtain with gray paint, ground, compacted soil, granular base layer, ground, underfloor, metal beam profile, mortar, porcelain floor

Raw text data extracted from CAD file:

sala lareira sala de estar Viga metálica Perfil “I” W410x75 Pilar metálico – Perfil soldado Ref: 300×47 Piso deck de madeira de reflorestamento – 1″x4″ Vidro multilaminado 24mm Tarucel Perfil de alumínio Estrutura metálica Amortecedor de neoprene de alta densidade Silicone Ruína Solo dobradiça de alumínio Piso deck de madeira de reflorestamento – 1″x4″ Solo Solo compactado Camada de base granular Viga metálica Perfil “I” W410x75 Pilar metálico – Perfil soldado Ref: 300×47 Calha metálica para escoamento de água pluvial Parafuso de fixação Corrimão em madeira envernizada – h= 0,90 cm Cortina de concreto – com pintura na cor cinza Solo Pele de vidro tipo glazing chapa metálica soldada degrau em madeira degrau em madeira Spot de iluminação Perfil metálico 6x6cm na cor cinza Corrimão em madeira envernizada – h= 0,90 cm Perfil metálico 6x6cm na cor cinza Piso deck de madeira de reflorestamento – 1″x4″ Parafuso de fixação Viga metálica Perfil “I” W410x75 Pilar metálico – Perfil soldado Ref: 300×47 Vidro laminado e=10mm Estrutura metálica cor grafite Tirante metálico de fixação do gesso Conector de cisalhamento (stud bolt) Forro em gesso acartonado rebaixado para a passagem da tubulação e da fiação elétrica Piso em madeira laminada Viga metálica Perfil “I” W410x75 Placa de concreto Laje alveolar protendida (dimensões 1,245×7,5ml) Algerosa metálica Laje de cobertura Seixo rolado Camada de terra argamassa de proteção mecânica Proteção térmica Impermeabilização manta asfáltica 4mm Argamassa de regularização da laje reservatório Piso deck de madeira de reflorestamento – 1″x4″ Parafuso de fixação Vidro laminado e=10mm Estrutura metálica cor grafite Tirante metálico de fixação do gesso Forro em gesso acartonado rebaixado para a passagem da tubulação e da fiação elétrica Piso em madeira laminada Viga metálica Perfil “I” W410x75 Placa de concreto Algerosa metálica Laje de cobertura impermeavilizada Seixo rolado Camada de terra argamassa de proteção mecânica Proteção térmica Impermeabilização manta asfáltica 4mm Argamassa de regularização da laje Pilar metálico – Perfil soldado Ref: 300×47 Contenção em concreto Dreno Camada de base granular Solo Conector de cisalhamento (stud bolt) Laje alveolar protendida (dimensões 1,245×7,5ml) Corrimão em madeira envernizada – h= 0,90 cm Perfil metálico 6x6cm na cor cinza Cortina de concreto, com pintura na cor cinza Solo Solo compactado Camada de base granular Solo Contrapiso Viga metálica Perfil “I” W410x75 Argamassa de assentamento Piso porcelanato 60x60cm
