Light Ceiling DWG Detail for AutoCAD

Light Ceiling DWG Detail for AutoCAD

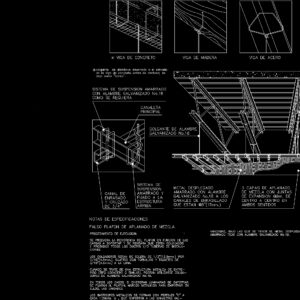

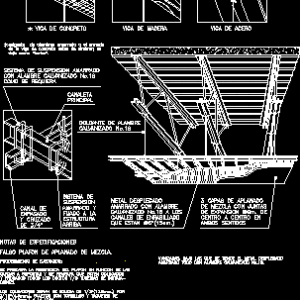

False light ceiling – Detail with technical specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

drywall in walls, detail no., specification notes, false plafon of flattening of mixture., beam of concrete, beam of wood, beam of steel, of mixture with joints, center to center in, both directions, metal deployed, moored with wire, channeling channels, channel, flush, and crossover, system, suspension, moored and, fixed to the structure, above, wire suspension, gutter, main, suspension system moored, as required, procedure of execution :, the resistance of the ceiling will be preempted as a function of the loads to be supported and it will be checked that they are placed, in the case of a metal structure between-, in all cases, if there are built-in luminaires, fixed to the ceiling, metal frames to embed in them, the units., Vanized, under which the expanded metal is hanging, hanging wire attached to the armed

Raw text data extracted from CAD file:

TABLAROCA EN MUROS 11. TABLAROCA DETALLE No. 11.1. NOTAS DE ESPECIFICACIONES FALSO PLAFON DE APLANADO DE MEZCLA. VIGA DE CONCRETO VIGA DE MADERA VIGA DE ACERO 3 CAPAS DE APLANADO DE MEZCLA CON JUNTAS DE EXPANSION @9m. DE CENTRO A CENTRO EN AMBOS SENTIDOS METAL DESPLEGADO AMARRADO CON ALAMBRE GALVANIZADO No.18 A LOS CANALES DE ENRASILLADO QUE ESTAN @6"(15cm.) CANAL DE ENRASADO Y CRUZADO DE 3/4" SISTEMA DE SUSPENSION AMARRADO Y FIJADO A LA ESTRUCTURA ARRIBA COLGANTE DE ALAMBRE GALVANIZADO No.18 CANALETA PRINCIPAL SISTEMA DE SUSPENSION AMARRADO CON ALAMBRE GALVANIZADO No.18 COMO SE REQUIERA PROCEDIMIENTO DE EJECUCION: SE PREEVERA LA RESISTENCIA DEL PLAFON EN FUNCION DE LAS CARGAS A SOPORTAR Y SE REVISARA QUE ESTEN COLOCADOS Y PROBADOS TODOS LOS DUCTOS Y/O TUBERIAS DE INSTALA- CIONES. LOS COLGADORES SERAN DE SOLERA DE 1/2"(12.5mm.) POR 3/16"(4.5mm.), SUJETOS CON TORNILLOS Y TAQUETES DE 3/16"(4.5mm.) A LA LOSA. CUANDO SE TRATE DE UNA ESTRUCTURA METALICA DE ENTRE- PISO (TIPO LOSACERO O SIMILAR), PODRAN UTILIZARSE COLGA- DORES DE ALAMBRE GALVANIZADO No.18. EN TODOS LOS CASOS, SI EXISTIERAN LUMINARIAS DE EMPOTRAR, SE FIJARAN AL PLAFON, MARCOS METALICOS PARA EMPOTRAR EN ELLOS, LAS UNIDADES. LOS BASTIDORES METALICOS SE FORMAN CON PERFILES "C" A CADA 1.20mts. ± , QUE SOPORTAN A LAS CANALETAS GAL- VANIZADAS, BAJO LAS QUE SE TIENDE EL METAL DESPLEGADO AMARRADO TODO CON ALAMBRE GALVANIZADO No.18. deja como "barba". de la viga de concreto antes de cimbrar; se colgante de alambron amarrado a el armado

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	abgehängten decken, autocad, ceiling, DETAIL, DWG, false, light, plafonds suspendus, specifications, suspenden ceilings, technical
