Louvre Window Details DWG Detail for AutoCAD

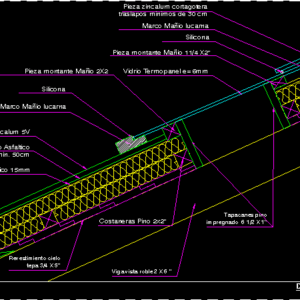

Louvre Window details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

stone cladding according to specifications, lucarna mañio frame, continuous sheet zincalum deck, zincalum sheet metal with cutter, tivek moisture barrier, metal beam union wall h.a., silicone

Raw text data extracted from CAD file:

\A1;20 \A1;25 \A1;5 \A1;4 \A1;1.5 \A1;2.5 \A1;6 \A1;4 \A1;10 DETALLE 2 \H0.75x;DETALLE TIPO ENCUENTRO MURO PIEDRA CON TECHUMBRE Y LUCARNA EN DORMITORIOS revestimiento en piedra segun especificaciones 5 cm de mortero de pega de cemento y arena fina en proporción 1:3 en peso resistencia: 100 kg f/cm2 malla acma 15 x 15 x 6 mm Sujeta al muro con pernos de expansion Muro Bloques Hormigon 15x20x40 revestido Marco Mañio lucarna Pieza zincalum cortagotera traslapos minimos de 30 cm Vidrio Termopanel e=6mm Costaneras Pino 2x2" Terciado Fenolico 15mm Fieltro Asfaltico traslapos min. 50cm Cubierta ZincAlum plancha continua Hojalateria zincalum con cortagotera Barrera de humedad Tivek OSB estructural 15 mm Costaneras Pino 2x2" Aislación de lana mineral minimo 12 cm Viga Vista Roble 2x6" seca H11% Pletina metalica union viga muro H.A. Revestimiento cielo Manio o Tepa 3/4x5" 5 5 5 corte en la hojalateria para calce con la plncha 5V Silicona Pieza montante Mañio 2X2 Marco Mañio lucarna Pieza montante Mañio 11/4 X2" Tapacanes pino impregnado 6 1/2 X 1" 5 5 5 5 5 5 Plancha zincalum 5V Viga vista roble 2 X 6 " Revestimiento cielo tepa 3/4 X 5" Silicona \LCORTE POR LUCARNA \fSwis721 Lt BT|b0|i0|c0|p34;\H0.75x;\lESCALA 1:20 \LDETALLE MARCOS MAÑIO \fSwis721 Lt BT|b0|i0|c0|p34;\H0.75x;\lESCALA 1:2 \LDETALLE LUCARNA\fSwis721 Lt BT|b0|i0|c0|p34;\H0.75x; \lESCALA 1:5

Language	Spanish
Drawing Type	Detail
Category	Doors & Windows
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
Footprint Area
Building Features	Deck / Patio
Tags	autocad, DETAIL, details, DWG, skylight, window
