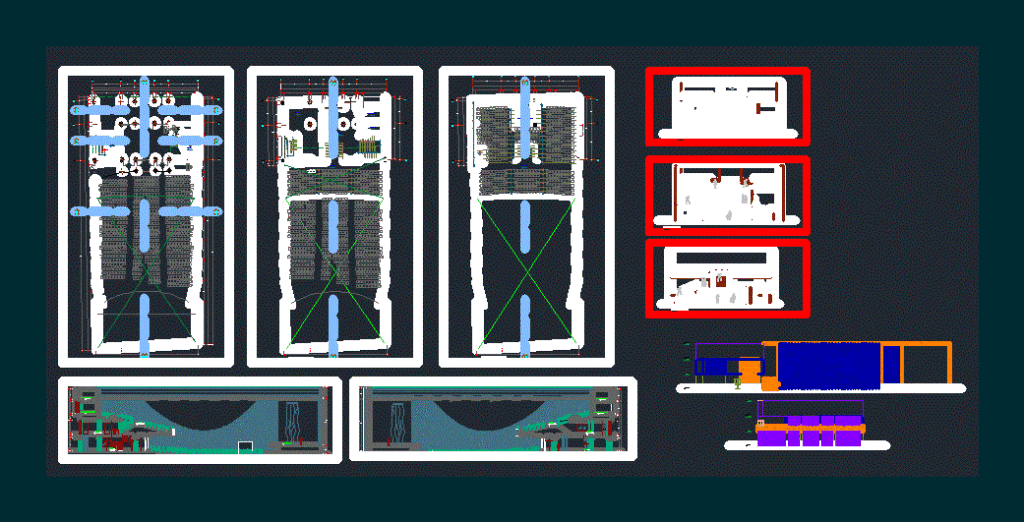

Ex Film City Chimbote. Plants – Cortes

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

technical specifications :, -all measures must be verified on site., -all dimensions are indicated in meters., -the dimensions of the structure must be specified, by the structural project, which must be res-, -not used this plan for purposes other than the one referred to, petar the free heights indicated here., -the furnishing is representative., -the measures are axes and cloths., general notes :, -design based on the requirements of, the owner., -It is taken as minimum height for the first floor :, -except for other indication of the owner, the construction will be carried out according to the technical norms, required in the national building regulations., -if there is any modification in the work and not estee , indicated in the design, is under the responsibility of the, npt, up stairs, study, floor: non-slip ceramic, hall, storage, slip, floor: ceramic, ss.hh., salon, laundry, first floor, stage, alfomfra floor red, quarter of maqu inas, second floor, third floor, elevated tank, longitudinal cut h-h, longitudinal cut g-g, wooden frame, cut c – c, cut d – d, cut a – a

Raw text data extracted from CAD file:

ESPECIFICACIONES TECNICAS: -TODAS LAS MEDIDAS DEBERAN SER VERIFICADAS EN OBRA. -TODAS LAS COTAS ESTAN INDICADAS EN METROS. -LAS COTAS DE LA ESTRUCTURA DEBEN SER ESPECIFICADAS POR EL PROYECTO ESTRUCTURAL, MISMO QUE DEBERA RES- -NO SE USE ESTE PLANO PARA FINES DIFERENTES AL REFERIDO PETAR LAS ALTURAS LIBRES INDICADAS AQUI. -EL AMUEBLADO ES REPRESENTATIVO. -NIVEL + 0.00 , NIVEL DE PISO TERMINADO. -LAS MEDIDAS ESTAN A EJES Y A PAÑOS. NOTAS GENERALES: -DISEÑO ELBORADO EN BASE A LOS REQUERIMIENTOS DEL PROPIETARIO. ( 2.60 M. AL CIELO RASO). -SE TOMO COMO ALTURA MINIMA PARA LA PRIMERA PLANTA: -SALVO OTRA INDICACION DEL PROPIETARIO,SE PROCEDERA LA CONSTRUCCION DE ACUERDO A LAS NORMAS TECNICAS EXIGIDAS EN EL REGLAMENTO NACIONAL DE EDIFICACIONES. -SI EXISTIERA ALGUNA MODIFICACION EN OBRA Y NO ESTEE INDICADO EN EL DISEÑO,ES BAJO RESPONSABILIDAD DEL PROPIETARIO. \A1;5.87 \A1;3.16 \A1;50.37 \A1;.67 \A1;37.71 \A1;.67 \A1;4.81 \A1;7.17 \A1;.87 \A1;49.25 \A1;12.19 \A1;.55 \A1;20.94 \A1;.55 \A1;2.22 \A1;.56 \A1;3.32 \A1;.55 \A1;2.22 \A1;.55 \A1;5.10 \A1;.51 \A1;20.95 \A1;5.64 \A1;2.77 \A1;3.88 \A1;2.77 \A1;5.89 \A1;.56 \A1;4.83 \A1;.55 \A1;2.23 \A1;.55 \A1;3.32 \A1;.55 \A1;2.22 \A1;.55 \A1;.93 \A1;.15 \A1;4.02 \A1;.50 \A1;20.95 \A1;5.66 \A1;2.77 \A1;3.88 \A1;2.77 \A1;.73 \A1;3.73 \A1;.74 \A1;1.87 \A1;1.20 \A1;.07 \A1;.13 \A1;1.22 \A1;2.98 \A1;.26 \A1;4.00 \A1;4.00 \A1;4.00 \A1;4.00 \A1;4.00 \A1;1.79 \A1;2.21 \A1;9.61 \A1;.67 \A1;4.81 \A1;7.17 \A1;.73 \A1;3.74 \A1;.73 \A1;1.87 \A1;4.07 \A1;.13 \A1;.07 \A1;.29 \A1;1.22 \A1;.65 \A1;13.51 \A1;.42 \A1;.72 \A1;3.76 \A1;.72 \A1;1.93 \A1;.15 \A1;1.91 \A1;2.98 \A1;.20 \A1;2.24 \A1;1.48 \A1;4.00 \A1;4.00 \A1;4.00 \A1;4.00 \A1;4.00 \A1;4.31 \A1;8.44 \A1;.42 \A1;4.83 \A1;7.23 \A1;36.77 \A1;.41 \A1;.72 \A1;3.76 \A1;.72 \A1;1.93 \A1;.15 \A1;1.91 \A1;2.45 \A1;.14 \A1;.41 \A1;4.83 \A1;7.24 \A1;.67 \A1;4.81 \A1;7.17 \A1;.87 \A1;12.19 \A1;5.87 \A1;1.22 \A1;.65 \A1;13.51 \A1;.41 \A1;.72 \A1;3.76 \A1;.72 \A1;.50 \A1;1.91 \A1;1.91 \A1;4.50 \A1;.41 \A1;4.83 \A1;7.24 \A1;.56 \A1;4.83 \A1;.55 \A1;2.23 \A1;.57 \A1;3.32 \A1;.55 \A1;2.22 \A1;.55 \A1;.93 \A1;.15 \A1;4.02 \A1;.50 \A1;20.95 \A1;5.66 \A1;2.77 \A1;3.88 \A1;2.77 \A1;.73 \A1;3.74 \A1;.73 \A1;1.87 \A1;4.07 \A1;.13 \A1;.07 \A1;.29 \A1;4.83 \A1;20.44 \A1;3° \A1;20.44 \A1;3° \A1;20.44 \A1;3° \A1;2.08 ±0.00 NPT \A1;2.20 \A1;.10 \A1;9.29 \A1;1.60 \A1;13.19 \A1;2.50 \A1;.50 \A1;.25 \A1;2.75 \A1;1.05 \A1;.25 \A1;2.50 \A1;.25 \A1;2.24 \A1;12.29 \A1;.50 \A1;2.75 \A1;1.05 \A1;.25 \A1;2.50 \A1;.25 \A1;2.24 \A1;12.29 \A1;.25 \A1;2.50 \A1;2.20 \A1;.10 \A1;9.29 \A1;1.60 \A1;13.19 1 Sube escalera a la 2da. Planta 2 3 4 5 6 7 8 9 10 Sube escalera a la 2da. Planta 1 2 3 4 5 6 7 8 9 10 ESTUDIO N.P.T. ±0.00 PISO:CERAMICO ANTIDESLIZANTE HALL N.P.T. ±0.00 PISO:CERAMICO ANTIDESLIZANTE ALMACEN ANTIDESLIZANTE N.P.T. ±0.00 PISO:CERAMICO SS.HH. N.P.T. -0.15 1 2 3 4 5 6 7 8 9 10 Sube escalera a la 2da. Planta 1 2 3 4 5 6 7 8 9 10 HALL N.P.T. +3.25 PISO:CERAMICO ANTIDESLIZANTE SALON ANTIDESLIZANTE N.P.T. +3.25 PISO:CERAMICO 11 12 13 14 15 16 17 18 19 20 21 22 23 11 12 13 14 15 16 17 18 19 20 21 22 SS.HH. N.P.T. +3.25 PISO:CERAMICO ANTIDESLIZANTE LAVANDERIA N.P.T. +3.25 PISO:CERAMICO ANTIDESLIZANTE PRIMERA PLANTA ESCALA 1 / 50 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A B C D E F 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A B C D E F 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3 2 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3 2 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3 2 1 5 5 5 5 5 5 5 5 5 5 5 5 5 3 2 1 23 4 5 6 7 8 9 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A B C D E F 5 5 5 5 5 5 5 5 5 5 5 3 2 1 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 3 2 1 2 3 4 5 6 7 8 9 10 HALL N.P.T. +5.00 PISO:CERAMICO ANTIDESLIZANTE 5 ESCENARIO N.P.T. +1.61 PISO DE ALFOMFRA ROJO 5 5 5 5 5 5 1 2 3 4 5 6 24 26 27 28 29 30 31 32 25 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 3 4 5 6 7 8 9 10 11 12 13 13 HALL N.P.T. +5.00 PISO:CERAMICO ANTIDESLIZANTE 5 1 2 3 4 5 6 7 8 9 10 CUARTO DE MAQUINAS N.P.T. +7.30 H G H G 2 1 2 1 2 1 2 1 A B A B C D C D E F E F SEGUNDA PLANTA ESCALA 1 / 50 TERCERA PLANTA ESCALA 1 / 50 1 2 3 4 5 6 7 8 9 10 23 24 25 26 27 28 29 30 31 32 1 2 3 4 6 5 6 7 8 9 ±0.00 HALL ESCENARIO ±0.00 NPT +3.25 HALL +5.00 HALL +7.30 CUARTO DE MAQUINAS +10.05 TANQUE ELEVADO ±0.00 HALL +3.25 HALL +5.00 HALL +7.30 CUARTO DE MAQUINAS +10.05 TANQUE ELEVADO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 CORTE LONGITUDINAL H-H ESCALA 1 / 50 CORTE LONGITUDINAL G-G ESCALA 1 / 50 NIVEL + 3.00 NIVEL + 6.00 NIVEL + 9.00 NIVEL + 0.15 NIVEL + 3.00 NIVEL + 6.00 NIVEL + 9.00 NIVEL + 0.15 marco de madera CORTE C – C ESCALA 1 / 50 CORTE D – D ESCALA 1 / 50 CORTE A – A ESCALA 1 / 50
