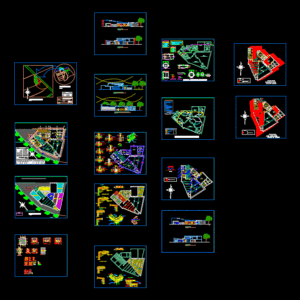

Museum Project DWG Full Project for AutoCAD

Museum Project DWG Full Project for AutoCAD

Courts;; elevations, details of bathrooms; detailed plants museum doors; box vain

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

npt, stabilized adobe, horiz. crushed cane, overburden, foundation, tarrajeo, screed, mesh of crushed canes, stabilized adobe, mooring the canes, among themselves, adobe wall, frame support, sliding window, interior, exterior, slabs stone, botaguas, recessed tacos, concrete shelf, made in work, ntt, cane crushed, with rubber of tuna and straw, clay tarrajeo, with clay mortar treated with lime, eucalyptus column, exhibition hall, permanent, temporary, rammed wall, horizontal reinforcement, cane, patio investigation, plastering, diagonal reinforcement, support screed, stabilized, support block, cuts-anchors, detail of ceilings, woven cane brava, mud cake with treatment, penca as hipermeable , cane brava, false ceiling, clay cake, plastic, meeting spiky and secured with nail, vertical reinforcement cane brava, continue fill with tapial, detail of encuantro, beams colarines, mud wall, eucalyptus columns, double layer of water repellent , cane machimbre, paraiso beam, galvanized iron j hook, water repellent insulation, fine plaster and thick plaster, temporary exhibition room, quarry stone floor, permanent exhibition room, quarry stone floor, polished cement floor, souvenir , quarry stone floor, snack, administ., entry, main, private, sh, box windows, type, alfeizar, high, width, quantity, table of areas, environment, table of vain doors, observations, wood cedar pink ., Observations:, stone floor, deposit, room, conservation, patio, research, warehouse, research room, research patio, ss.hh, administration, entrance hall, temporary exhibition room, parking, ruins, road to san hyacinth, area, reserved, the trapiche, green, sports, service, community, property, rosary, the rosary, education, trade, cp chaplaincy, agricultural plots, land to intervene, location, laminate, location and location, ind icada, scale :, date :, plane:, ground area, first floor, free area, location, owner :, national institute of culture, roofed area: total, gentlemen, ladies, workshops, control, wooden beams, note: the winds in Peru go from south – west to north – east, granite loceta floor, quincha coverage, stone floor, agricultural plots, sanitary facilities, well, pvc, sump, trap p, register box, brass threaded register , legend, symbol, drain, description, drain ventilation, technical specifications, reinforced concrete cover., – before covering the pipes will be plugged, the points, except the high ams. then they will be filled with water, – the pipes for drainage, will be plastic pvc-salt, medium pressure with joints of spigot and bell, – drainage boxes, will be masonry, of the dimensions indicated on the floor and will be, note :, the intalaciones will be new as projected in the planes, of the concessionaire, plant cut b – b, elevation cut a – a, plant: percolation well type i, dry brick, top courses, rope, head, septic tank type i , elevation cut b – b, exit, entrance, top courses, section e – e, distribution box, percolation pipe, roof slab reinforcement, type I percolation well, tub. of hot water, gate valve, gauge, tee, check valve, water, tub. of cold water, irrigation tap, electrical installations, road of penetration chaplaincy – pañamarca, plane of ceilings, ladies bathroom, ladies ss.hh, cane brave, clay and sand plaster, b-b ‘court, detail bathrooms ladies and gentlemen , iregular smooth stone, gentlemen bath, stone floor, bathroom administration, bathroom administration, eucalyptus reinforcement, wooden panel, handle detail, wooden block, nut, projecting, handle, screw, joist, slat, beam, detail hinge, loose, must enter pressure, hinges should not be, recessed in door frame, equal to long.de hinge, ac hinge, heavy aluminized, the hinges on doors will be aluminized cappuccinos, hinges in windows will be fixed aluminized , reed, upper head, window, built-in wall plugs, lintel, lift door, lift windows, cut a-a ‘, front elevation, right side elevation, size of the adobe, workshops, crossed cross ventilation, roof, bathroom, solstice see year, sun, winter support, January, July, mud layer, water boot, tinplate, low wall, protected with a poor concrete die., and national electricity code., electrical outlets and switches, general notes, tubes to boxes. , of concrete., required for the installation whose dimensions and characteristics must comply with the indicated in specifications legend, the pipes that are in direct contact with the land must be, the sanitary pipes must be waterproofed conveniently, all the exits of force will lead naked conductors for, all the pipes embedded by the floor will be ordered

Raw text data extracted from CAD file:

A NPT ±0.00 N O E S \A1;1.25 \A1;1.25 0,41 6,05 0,4 7 0,4 1,05 0,4 2,25 0,4 13,14 0,4 5,6 0,28 6,66 7 1,45 2,65 5,4 2,62 25,77 0,41 2,92 0,41 2 3,95 0,41 3,33 2,41 4,16 10,09 1,05 1,08 18,27 0,49 0,8 1 0,3 0,97 0,83 0,69 0,4 0,95 1,2 0,8 1,2 0,95 0,4 2,64 2,84 5,5 11,37 0,43 3,81 0,43 11,81 12,02 4,25 16,48 0,4 4,83 5,23 0,4 1,75 0,3 1,85 0,4 2,1 2,2 1,02 2,1 1,02 0,4 2,89 4,53 3,09 12,12 Adobe Estabilizado (.18 x .40 x .10) caña chancada horiz. (Agregado una pequeña cantidad de asfalto de caminos Rc-250) (Repetir cada 4 hiladas) SOBRECIMIENTO CIMIENTO -25.51448522333484 -25.51448522333484 y asfalto) e= 0.02m Mortero (barro con paja ,goma de tuna NPT + 0.15 -56.25002468104339 -56.25002468104339 -56.25002468104339 Caña vertical Ø 1" Tarrajeo -56.25002468104339 -25.51448522333484 SOLADO \A1;0.10 \A1;0.18 \A1;0.02 \A1;0.18 \A1;0.18 \A1;0.02 \A1;0.40 \A1;0.02 \A1;0.18 horizontales, maximo cada 4 hiladas Malla de cañas chancadas -33.75568793871557 -33.75568793871557 Capa de mortero 2 cm. -33.75568793871557 -33.75568793871557 -33.75568793871557 Caña vertical d1" Adobe estabilizado -70.6387536427485 -33.75568793871557 -33.75568793871557 -33.75568793871557 Amarrar las cañas entre si MURO DE ADOBE SOPORTE DE MARCO DE VENTANA CORREDIZA MARCO DE MADERA 2½''x2'' INTERIOR EXTERIOR LAJAS DE PIEDRA BOTAGUAS TACOS EMPOTRADO 2''x2'' \A1;0.40 \A1;0.50 \A1;0.15 \A1;0.35 \A1;0.80 \A1;0.80 \A1;0.10 ESTANTERIA DE CONCRETO HECHA EN OBRA NTT ±0.00 0,4 \A1;0.50 \A1;0.15 \A1;0.15 \A1;0.45 \A1;0.15 \A1;0.40 \A1;0.15 \A1;0.20 \A1;0.30 \A1;0.15 \A1;0.20 \A1;0.15 \A1;0.20 \A1;0.20 \A1;0.20 \A1;1.30 \A1;0.85 \A1;1.30 \A1;0.75 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.38 \A1;0.38 \A1;0.15 \A1;1.30 \A1;1.20 \A1;0.70 \A1;0.15 \A1;0.20 \A1;0.60 \A1;4.90 \A1;0.40 \A1;0.60 \A1;1.30 \A1;0.40 \A1;0.40 \A1;.30 \A1;.30 \A1;8.50 \A1;0.25 \A1;0.25 \A1;0.25 \A1;0.25 \A1;1.50 \A1;1.00 \A1;0.10 \A1;0.10 \A1;0.30 \A1;0.30 \A1;0.30 \A1;0.30 \A1;2.42 \A1;60.00° \A1;5.00 \A1;4.40 \A1;0.30 \A1;0.15 \A1;0.15 \A1;0.30 \A1;5.00 \A1;4.40 \A1;4.20 \A1;0.15 \A1;0.35 \A1;0.73 \A1;0.80 \A1;1.15 \A1;0.30 \A1;1.00 \A1;0.80 \A1;0.44 \A1;0.44 \A1;0.40 \A1;1.75 \A1;0.30 \A1;1.95 \A1;0.40 \A1;0.00 \A1;1.79 \A1;1.93 \A1;0.40 \A1;0.40 \A1;1.75 \A1;0.30 \A1;1.95 \A1;0.40 \A1;2.64 \A1;2.84 \A1;2.11 \A1;2.20 \A1;3.72 \A1;1.75 \A1;2.13 \A1;2.20 .17 .32 1.00 1.20 .05 2.06 .15 .04 4.30 .00 2.20 .05 1.86 .15 .04 4.30 .00 1.10 .90 .05 2.07 .20 4.32 .00 1.10 .90 .05 1.57 .20 3.82 .00 1.00 1.20 .05 1.86 .15 .04 4.30 .00 2.21 .15 2.06 .15 .04 4.30 \A1;0.40 \A1;1.45 \A1;0.29 \A1;0.40 \A1;0.80 \A1;1.75 \A1;0.67 \A1;0.40 \A1;3.35 \A1;0.40 \A1;0.40 \A1;3.36 \A1;3.36 \A1;1.45 .40 1.45 .20 .00 3.00 .30 3.30 3.30 .00 3.10 .20 3.30 .30 2.50 .30 .20 3.30 1.35 .30 \A1;1.05 \A1;0.40 .05 2.40 .05 2.50 .35 .15 .70 .10 .55 .30 .15 .15 .05 2.50 0.0499999999999545 2.400000000000091 0.0499999999999545 2.5 0.3499999999997954 0.1500000000000909 0.7000000000001592 0.0999999999999091 0.5500000000001819 0.2999999999999545 0.1499999999999773 0.1499999999999773 0.0499999999999545 2.5 2.50 2.50 .20 .05 2.15 2.50 2.50 2.50 \A1;1" \A1;1" \A1;\A1;4" PUERTAS 2 \S1#2;" VENTANAS \A1;\A1;4" PUERTAS 2 \S1#2;" VENTANAS .05 2.15 .25 .05 .05 2.15 .25 .05 .05 .05 .30 2.20 .05 2.15 2.50 .30 2.20 2.50 .05 .20 .05 2.15 .05 2.50 .30 2.20 \A1;.50 \A1;.90 \A1;.40 \A1;.60 \A1;1.00 \A1;.70 \A1;.40 \A1;.70 \A1;.60 \A1;.20 \A1;.80 \A1;.60 \A1;.15 \A1;.75 \A1;.60 \A1;.40 \A1;1.00 \A1;.60 \A1;.30 \A1;.90 \A1;.70 \A1;1.29 \A1;.60 \A1;.40 \A1;1.00 \A1;.60 \A1;.15 \A1;.75 \A1;.15 \A1;.60 \A1;.75 \A1;.60 \A1;.40 \A1;1.00 \A1;1.29 \A1;.30 \A1;.60 \A1;.90 \A1;.60 \A1;.40 \A1;1.00 \A1;.80 \A1;.30 \A1;.70 \A1;1.00 \A1;.70 \A1;.15 \A1;.25 \A1;1.10 \A1;1.40 \A1;.30 \A1;.60 \A1;.90 \A1;.60 \A1;.15 \A1;.25 \A1;1.00 \A1;.80 \A1;.15 \A1;.15 \A1;.60 \A1;.90 \A1;.15 \A1;.60 \A1;.75 \A1;.80 CORTE 1-1 NPT + /- 0.30 INTERIOR EXTERIOR caña chancada (Repetir cada 4 hiladas) con goma de tuna y paja Tarrajeo de barro 0.4999999999999432 0.900000000000091 0.3999999999999773 0.598488770215738 0.9984887702157152 0.6995738714713298 0.4000000000000909 CORTE 2-2 NPT + /- 0.15 piedra mediana canto rodado 6" con mortero de barro tratado con cal piedra grande canto rodado 8" con mortero de barro tratado con cal columna de eucalito 0.6995738714713298 0.5999999999999659 0.1999999999997613 0.7999999999997272 0.6000000000000796 0.1500000000001478 0.7500000000002274 CORTE 3-3 NPT + /- 0.30 INTERIOR EXTERIOR caña chancada (Repetir cada 4 hiladas) con goma de tuna y paja Tarrajeo de barro 0.5999999999999659 0.4000000000000341 1.0 0.6000000000001364 0.3000000000000682 0.9000000000002046 0.7000000000000455 CORTE 4-4 NPT + /- 0.15 SALA DE EXPOSICION caña chancada (Repetir cada 4 hiladas) con goma de tuna y paja Tarrajeo de barro PERMANENTE SALA DE EXPOSICION TEMPORAL 1.289999999999964 0.5999999999999659 0.3999999999999773 0.9999999999999432 0.5999999999992838 0.1500000000000341 0.7499999999993179 CORTE 5-5 NPT + /- 0.15 SALA DE EXPOSICION caña chancada (Repetir cada 4 hiladas) con goma de tuna y paja Tarrajeo de barro PERMANENTE SALA DE EXPOSICION TEMPORAL piedra mediana canto rodado 6" con mortero de barro tratado con cal piedra grande canto rodado 8" con mortero de barro tratado con cal 0.1500000000000341 0.5999999999999659 0.75 0.600000000000307 0.3999999999999204 1.000000000000227 1.289999999999964 CORTE 7-7 NPT + /- 0.15 INTERIOR muro tapial EXTERIOR refuerzo horizontal caña 0.299391249280518 0.6000000000003638 0.8993912492808818 0.5999999999998522 0.3999999999999773 0.9999999999998295 0.7999999999997272 CORTE 9-9 NPT + /- 0.15 SALA DE EXPOSICION muro tapial PATIO INVESTIGACION refuerzo horizontal caña d=0.05 piedra mediana canto rodado 6" con mortero de barro tratado con cal piedra grande canto rodado 8" con mortero de barro tratado con cal 0.2956169164957601 0.7000000000000455 0.9956169164958055 0.7000000000000455 0.1500000000000341 0.2499999999997726 1.099999999999852 1.399999999999409 CORTE 6-6 NPT + /- 0.15 SALA DE EXPOSICION muro tapial SALA DE EXPOSICION refuerzo horizontal caña piedra mediana canto rodado 6" con mortero de barro tratado con cal piedra grande canto rodado 8" con mortero de barro tratado con cal 0.299391249280518 0.6000000000003638 0.8993912492808818 0.5999999999999659 0.1500000000000341 0.25 1.0 0.7999999999997272 CORTE 8-8 NPT + /- 0.15 SALA DE EXPOSICION columna de eucalito SALA DE EXPOSICION piedra mediana canto rodado 6" con mortero de barro tratado con cal piedra grande canto rodado 8" con mortero de barro tratado con cal 0.1493912492806544 0.1499999999998636 0.6000000000003638 0.8993912492808818 0.1500000000000341 0.5999999999999659 0.75 0.7999999999997272 ENLUCIDO (Barro, goma de tuna y paja) Ø4'' REFUERZO DIAGONAL SOLERA DE APOYO Ø4'' ESTABILIZADO MURO DE ADOBE EXTERIOR INTERIOR Ø4'' TACO DE APOYO SOLERA DE APOYO Ø4'' CORTES-ANCLAJES DETALLE DE TECHOS caña brava tejida torta de barro con tratamiento de penca como hipermeable correas de m.e L=0.10x0.10m caña brava fijada con zuncho o alambre #16 viga de madera de 0.15m \U+2205 liston de madera de 0.03m \U+2205 refuerzo tortol de zuncho o alambre #8 Muro de 0.40m de espesor caña brava fijada con zuncho o alambre #16 falso techo torta de barro plastico ADOBE 40*18*10 encuentro espigado y asegurado con clavo refuerzo vertical caña brava continuar relleno con tapial DETALLE DE ENCUANTRO DE VIGAS COLARINES caña brava tejida torta de barro con tratamiento de penca como hipermeable correas de m.e L=0.10x0.10m caña brava fijada con zuncho o alambre #16 viga de madera de 0.15m \U+2205 liston de madera de 0.03m \U+2205 refuerzo tortol de zuncho o alambre #8 Muro de 0.60m de espesor caña brava fijada con zuncho o alambre #16 falso techo torta de barro plastico MURO TAPIAL \A1;0.80 columnas de eucalito \A1;0.80 5 1.25 1.25 \A1;0.15 \A1;0.08 \A1;3.07 \A1;.20 \A1;2.28 \A1;.70 \A1;6.25 \A1;.90 \A1;1.50 \A1;.72 \A1;3.85 \A1;.20 \A1;.15 \A1;4.20 \A1;3.10 \A1;.20 \A1;.15 \A1;3.15 \A1;.85 \A1;4.15 \A1;3.00 \A1;1.00 \A1;.63 \A1;.23 \A1;.50 \A1;.20 \A1;.50 \A1;.20 \A1;6.25 \A1;.15 2.50 0.55 0.33 0.31 0.94 1.88 +3.88 +4.2 Doble capa de hidrófugo Capa de barro, 4 cm Machimbre de caña Viga de paraiso Gancho en J de hierro galvanizado Viga de Unión. H°A° con hierros d4 de refuerzo Capa de cal, 1cm Aislación hidrófuga Revoque fino y revoque grueso P3 Rampa S = 10 % SALA DE EXPOSICION TEMPORAL %%+0.00 Piso piedra de cantera SALA DE EXPOSICION PERMANENTE %%+0.15 Piso cpiedra de cantera %%+0.15 Piso piedra de cantera %%+0.30 Piso cemento pulido SOUVENIR %%+0.30 Piso Piedra de cantera SNACK ADMINIST. %%+0.30 Piso piedra de cantera %%+0.30 Piso piedra de cantera %%+0.30 Piso piedra de cantera %%+0.30 Piso piedra de cantera P5 P3 P4 P3 %%+0.30 Piso cemento pulido 1 P1 P2 P4 P4 P4 V1 V2 V2 INGRESO PRINCIPAL INGRESO PRIVADO A A B B Rampa S = 10 % 1 2 %%+0.15 Piso cemento pulido S.H CUADRO DE VANOS VENTANAS V2 TIPO ALFEIZAR ALTO ANCHO V1 V5 V3 CANTIDAD V4 CUADRO DE AREAS AMBIENTE 1.80 1.00 0.50 1.00 0.80 0.70 3.00 1.00 1.00 1.60 1.20 5.00 1.80 0.50 0.70 1.30 0.90 1.00 2.00 3.00 CUADRO DE VANOS PUERTAS P2 TIPO ALFEIZAR ALTO ANCHO P1 P5 P3 CANTIDAD P4 -- 2.50 2.50 0.70 2.10 1.00 1.00 2.50 0.90 9.00 2.50 2.50 2.50 2.00 1.00 5.00 OBSERVACIONES Madera Cedro Rosado. Madera Cedro Rosado. Madera Cedro Rosado. Madera Cedro Rosado. -- -- -- -- AREA M2 1.- SALA DE EXPOSICION PERMANENTE : 2.- SALA DE EXPOSICION TEMPORAL: 3.- ADMINISTRACIÓN: 4.- SS.HH. ADMINISTRACION: 5.- SS.HH. DAMAS: 6.- SS.HH. CABALLEROS: 7.- HALL DE INGRESO: 8.- SNACK / SOUVENIR: 9.- TALLERES: 11.- SALA DE CONSERVACION: 13.- ESTACIONAMIENTO PUBLICO: 10 .ALMACEN 15.- SALA DE INVESTIGACIÓN: 17.- DEPOSITO: 18.- CONTROL/CAJA: 16.- PATIO DE INVESTIGACIÓN: 133.70 101.73 9.36 3.46 4.28 4.62 63.16 20.00 20.00 10.25 16.47 104.10 16.40 62.38 10.19 3.49 OBSERVACIONES: AREA TOTAL CONSTRUIDOS 587.71 INCLUYE MUROS Y CIRCULACIÓN. 628.97 %%+0.15 Piso de piedra %%+0.15 Piso piedra de cantera DEPOSITO SALA %%+0.15 Piso piedra de cantera CONSERVACION PATIO %%+0.15 Piso piedra de cantera INVESTIGACION P3 %%+0.15 Piso piedra de cantera ALMACEN P3 %%+0.30 P5 V3 V3 V3 V2 v4 v4 v4 A NPT + /- 0.15 SALA DE INVESTIGACION NPT + /- 0.15 PATIO DE INVESTIGACION NPT + /- 0.30 SS.HH NPT + /- 0.30 ADMINISTRACION NPT + /- 0.30 SNACK/ SOUVENIR NPT + /- 0.30 CAJA/CTROL NTT + /- 6.25 NTT + /- 5.55 NTT + /- 4.85 NTT + /- 3.30 NTT + /- 4.00 NPT + /- 0.30 HALL DE INGRESO NPT + /- 0.00 SALA EXPOCICION TEMPORAL NPT + /- 0.00 ESTACIONAMIENTO Ruinas CARRETERA A SAN JACINTO AREA RESERVADA CALLE 8 PREDIO EL TRAPICHE CALLE 3 CALLE 4 CALLE 5 CALLE 1 CALLE 11 CALLE 13 PASAJE S/N AREA VERDE A DEPORTIVA AREA SERVICIO COMUNAL COMUNAL SERVICIO COMUNAL SERVICIO F C B E D PREDIO EL TRAPICHE PREDIO PREDIO EL ROSARIO EL ROSARIO EDUCACION PASAJE S/N VERDE AREA COMERCIO VERDE AREA C.P CAPELLANIA Parcelas Agricolas Parcelas Agricolas Terreno a Intervenir LOCALIZACION ESC: 1/500 U-01 LAMINA: UBICACION Y LOCALIZACION INDICADA ESCALA: FECHA: PLANO : CUADRO DE AREAS AREA TERRENO AREA TECHADA (TOTAL) PRIMER PISO AREA LIBRE 108.00 M2 30.18 M2 30.18 M2 77.82 M2 UBICACION ESC: 1/5000 PROPIETARIO: ISNTITUTO NACIONAL DE CULTURA AREA TECHADA: 583.49 TOTAL SALA DE EXPOSICION TEMPORAL SALA HALL DE INGRESO SOUVENIR SNACK CABALLEROS SS.HH DAMAS SS.HH TALLERES CONTROL S.H INVESTIGACION DEPOSITO SALA CONSERVACION VIGAS DE MADERA P3 Rampa S = 10 % %%+0.00 Piso cemento pulido SALA DE EXPOSICION PERMANENTE %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido ADMINIST. %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido P5 P3 P4 P3 P3 %%+0.30 Piso cemento pulido 1 P1 P2 P4 P4 P4 P4 V1 V2 V2 INGRESO PRINCIPAL B Rampa S = 10 % 1 2 %%+0.15 Piso cemento pulido A A A A %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido CONSERVACION PATIO %%+0.15 Piso cemento pulido INVESTIGACION P3 %%+0.15 Piso cemento pulido ALMACEN P3 P3 P3 %%+0.30 P5 V3 V3 V3 V2 v4 v4 v4 V3 V5 V5 SALA DE EXPOSICION TEMPORAL SALA HALL DE INGRESO SOUVENIR SNACK CABALLEROS SS.HH DAMAS SS.HH TALLERES CONTROL S.H INVESTIGACION DEPOSITO SALA VIGAS DE MADERA \W5.28635; \LLEYENDA Nota: Los vientos en el Perú van de Sur - Oeste a Nor - Este SALA DE EXPOSICION TEMPORAL %%+0.00 Piso cemento pulido SALA DE EXPOSICION PERMANENTE %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido %%+0.30 Piso cemento pulido SOUVENIR %%+0.30 Piso cemento pulido SNACK ADMINIST. %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido TALLERES %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido Rampa S = 10 % %%+0.15 Piso cemento pulido %%+0.15 DEPOSITO SALA %%+0.15 CONSERVACION PATIO %%+0.15 INVESTIGACION %%+0.15 Piso cemento pulido ALMACEN %%+0.30 SALA DE EXPOSICION TEMPORAL SALA HALL DE INGRESO SOUVENIR SNACK CABALLEROS SS.HH DAMAS SS.HH TALLERES CONTROL S.H INVESTIGACION DEPOSITO SALA CONSERVACION VIGAS DE MADERA PISO LOCETA GRANITO 1 3 3 9 9 3 3 1 6 6 7 7 8 8 SALA DE EXPOSICION PERMANENTE Vme D=0.30m Vme D=0.30m 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A A A A A 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A A A A A A A COBERTURA DE QUINCHA %%+0.30 Piso de piedra %%+0.30 Piso de piedra V2 CABALLEROS SS.HH DAMAS SS.HH V2 A A A A A A A A A A A A A Eucalipto de 4" PARCELAS AGRICOLAS 5 ESC 1/20 Rampa S = 10 % SALA DE EXPOSICION TEMPORAL Piso cemento pulido SALA DE EXPOSICION PERMANENTE Piso cemento pulido Piso cemento pulido Piso cemento pulido SOUVENIR Piso cemento pulido SNACK ADMINIST. Piso cemento pulido TALLERES Piso cemento pulido Piso cemento pulido 1 INGRESO PRINCIPAL Rampa S = 10 % 1 2 S.H Piso cemento pulido DEPOSITO SALA Piso cemento pulido CONSERVACION PATIO Piso cemento pulido INVESTIGACION Piso cemento pulido ALMACEN INSTALACIONES SANITARIAS SALA DE EXPOSICION TEMPORAL SALA HALL DE INGRESO SOUVENIR SNACK TALLERES CONTROL S.H INVESTIGACION DEPOSITO SALA CONSERVACION 1,02 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 NPT ±0.00 pozo PVC SUBE TUB. VENT. Ø 2" PVC SUBE TUB. VENT. Ø 2" R=4" R=4" Ø 2" Ø 2" Ø 2" Ø 2" N.C.F. - 0.20 N.C.T. +0.70 CAJA 12" x 24" C.R. N° 1 R=4" PVC SUBE TUB. VENT. Ø 2" Ø 2" Ø 4" S=1.5 % Ø 4" S=1.5 % Ø 4" S=1.5 % Ø 4" S=1.5 % Ø 4" S=1.5 % Ø 4" S=1.5 % Y DE 45° CODO DE 90° BAJA SUMIDERO TRAMPA P CAJA DE REGISTRO REGISTRO ROSCADO DE BRONCE L E Y E N D A SIMBOLO DESAGUE CODO DE 90° SUBE DESAGUE DESCRIPCION VENTILACION DE DESAGUE DESAGUE ESPECIFICACIONES TECNICAS DE TAPA DE CONCRETO ARMADO. DEBIENDO PERMANECER 24 HORAS SIN PRESENTAR FILTRACIONES O ESCAPES - ANTES DE CUBRIR LAS TUBERIAS SE TAPONEARAN, LOS PUNTOS, MENOS EL AMS ALTO. LUEGO SE LLENARAN DE AGUA, - LAS TUBERIA PARA DESAGUE , SERAN DE PLASTICO PVC-SAL ,DE MEDIA PRESION CON UNIONES DE ESPIGA Y CAMPANA - LAS CAJAS DE DESAGUE , SERAN DE ALBAÑERIA , DE LAS DIMENCIONES INDICADAS EN PLANTA Y ESTARAN NOTA : LAS INTALACIONES SERAN NUEVAS COMO SE PROYECTA EN LOS PLANOS \A1;MEDIDOR DEL CONCESIONARIO M Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" Ø 1/2" 5 5 5 5 5 5 5 5 5 5 PLANTA CORTE B - B ELEVACION CORTE A - A PLANTA : POZO DE PERCOLACION TIPO I A B B LADRILLO SECO GRAVA 3/4" LLEGA Ø6" GRAVA 3/4" LOSA f'c = 210 kg/cm2 VIGA COLLAR : 6Ø 1/2" ESTRIBO Ø 1/4"@.30 f'c= 210 kg/cm2 HILADAS SUPERIORES SOGA 1º HILADA DE CABEZA LLEGADA Ø6" 5 5 5 5 5 5 5 5 5 5 5 5 TANQUE SEPTICO TIPO I ELEVACION CORTE B - B B 5 5 5 5 Ø3/8"@.20 SALIDA ENTRADA Ø3/8"@.20 Ø3/8"@.20 Ø3/8"@.20 Ø3/8"@.20 Ø3/8"@.20 DETALLE - 1 (en desarrollo) ESC : 1/10 1º HILADA DE CABEZA HILADAS SUPERIOR JUNTA ABIERTA SIN MORTERO 1cm 5 A PERFORACION Ø1/2"@.50 5 E 5 5 5 5 E 5 5 5 5 5 SECCION E - E Esc. 1/25 CAJA DE REPARTICION Esc. 1/25 E E 5 5 5 5 5 5 5 5 5 5 5 5 TUBERIA DE PERCOLACION 5 5 5 5 5 5 5 5 5 5 5 B 5 5 5 5 5 5 5 Anillos de Ø 5/8" @ 0.20 24 Ø 5/8" radial ARMADURA LOSA DE TECHO POZO DE PERCOLACION TIPO I Registro 6" TUB. DE AGUA CALIENTE M VALAVULA DE COMPUERTA MEDIDOR TEE CODO DE 90° BAJA VALVULA CHECK CODO DE 90° CODO DE 90° SUBE SIMBOLO L E Y E N D A AGUA DESCRIPCION AGUA TUB. DE AGUA FRIA GRIFO DE RIEGO Rampa S = 10 % SALA DE EXPOSICION TEMPORAL NPT ±0.00 Piso cemento pulido 1 INGRESO PRINCIPAL Rampa S = 10 % 1 2 PATIO NPT ±0.00 Piso cemento pulido INVESTIGACION INSTALACIONES ELECTRICAS SALA DE EXPOSICION TEMPORAL 1,02 A 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 A' B 3 2 1 B A 3 5 5 2 1 A A' B B' Rampa S = 10 % ESC 1/100 PARCELAS AGRICOLAS CARRETERA DE PENETRACION CAPELLANIA - PAÑAMARCA ±3.30 ±6.25 ±5.55 ±4.85 ±0.00 ±va desde 3.30 a 4.00 ±4.00 PLANO DE TECHOS ESC 1/100 CORTE A-A' - 1 ESCALA 1/25 BAÑO DAMAS NPT+ 0.30 NPT+ 0.30 SS.HH DAMAS EUCALITO 0.05 EUCALITO 0.05 0.05 CAÑA BRAVA 0.05 CAÑA BRAVA Revoque de arcilla y arena Revoque de arcilla y arena Revoque de arcilla y arena Revoque de arcilla y arena Revoque de arcilla y arena Caña brava 0.05 Revoque de arcilla y arena Revoque de arcilla y arena Caña brava 0.05 CORTE B-B' DETALLE BAÑOS DAMAS Y CABALLEROS ESCALA 1/25 Revoque de arcilla y arena Piedra lisa iregular CORTE A-A' - 1 ESCALA 1/25 BAÑO CABALLEROS NPT+ 0.30 NPT+ 0.30 SS.HH DAMAS Revoque de arcilla y arena Revoque de arcilla y arena Revoque de arcilla y arena Caña brava 0.05 Caña brava 0.05 A A' 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 %%+0.15 Piso piedra V2 BAÑO ADMINISTARCION ESC 1/20 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 A B A B 1 2 A A B' B' Caña brava 0.05 ADOBE 40*18 TECHO QUINCHA 0.20 Piedra lisa iregular Revoque de arcilla y arena CORTE A-A' - 1 BAÑO ADMINISTRACION Piedra lisa iregular Revoque de arcilla y arena Refuerzo eucalito EUCALITO 0.05 Revoque de arcilla y arena Piedra lisa iregular TECHO QUINCHA 0.20 Caña brava 0.05 Refuerzo eucalito CORTE B-B' - 1 BAÑO ADMINISTRACION NPT+ 0.30 SS.HH NPT+ 0.30 SS.HH 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 P4 P3 V3 P3 P3 V5 V5 PANEL DE MADERA 19mm ESP. INTERIOR DETALLE DE MANIJA TACO DE MADERA TUERCA 1" PROYECC.PERFORACION 1/2"x1/2" 1/2"x1/2"x1" EXTERIOR MANIJA TORNILLO DE 1.1/2"x1/4" DE BRONCE L=4" 1" EUCALITO 0.05 Ø4'' VIGUETA Ø2'' LISTON Ø4'' VIGA DETALLE DE BISAGRA SUELTAS, DEBEN ENTRAR A PRESION LAS BISAGRAS NO DEBEN ESTAR REBAJE EN MARCO DE PUERTA IGUAL A LONG.DE BISAGRA BISAGRA DE Ac ALUMINIZADO PESADO \A1;4" PUERTAS 2 \S1#2;" VENTANAS \A1;4" PUERTAS 2 \S1#2;" VENTANAS LAS BISAGRAS EN PUERTAS SERAN CAPUCHINAS ALUMINIZADAS LAS BISAGRAS EN VENTANAAS SERAN FIJAS ALUMINIZADAS CARRIZO Ø1'' SOPORTE Ø12'' SOPORTE Ø12'' LAJAS DE PIEDRA BOTAGUAS EXTERIOR 2"x2'' INTERIOR CABEZAL SUPERIOR JAMBA DE MADERA 2''x2'' VENTANA TACOS EMPOTRADOS SOPORTE DE MARCO DINTEL h=0.10; a=0.35; l=varia 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 ELEVACIÓN PUERTA DETALLE PUERTA 1 ESCALA 1/20 ELEVACIÓN PUERTA DETALLE PUERTA 2 ESCALA 1/20 ELEVACIÓN PUERTA DETALLE PUERTA 4 ESCALA 1/20 ELEVACIÓN PUERTA DETALLE PUERTA 3 ELEVACIÓN PUERTA DETALLE PUERTA 5 ESCALA 1/20 TORNILLO DE 1.1/2"x1/4" .05 .37 .08 .22 .28 .15 .03 1.18 .02 .23 .03 .20 .02 .50 .10 .55 .10 .35 .05 .45 1.60 .10 .45 .05 .15 .10 .35 .10 1.30 .11 .24 .10 .14 .11 .70 ELEVACIÓN VENTANAS DETALLE VENTANA 1 ESCALA 1/20 ELEVACIÓN VENTANAS DETALLE VENTANA 2 ESCALA 1/20 ELEVACIÓN VENTANAS DETALLE VENTANA 3 ESCALA 1/20 ELEVACIÓN VENTANAS DETALLE VENTANA 4 ESCALA 1/20 ELEVACIÓN VENTANAS DETALLE VENTANA 5 ESCALA 1/20 5 5 5 5 5 5 5 5 5 CORTE A-A' ESC 1/100 CORTE B-B' ESC 1/100 NPT + /- 0.30 SNACK/ SOUVENIR ELEVACION FRONTAL ESC 1/100 ELEVACION LATERAL DERECHO ESC 1/100 2 2 1 4 4 5 5 0.40 0,18 0,10 DIMENSION DEL ADOBE ESC 1/20 ESC 1/20 ESC 1/20 ESC 1/20 ESC 1/20 ESC 1/20 ESC 1/20 ±va desde 3.30 a 4.00 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 NPT + /- 0.30 talleres ventilacion cruzadacruzada NPT + /- 0.15 SALA DE INVESTIGACION NPT + /- 0.15 PATIO DE INVESTIGACION NPT + /- 0.30 SS.HH NPT + /- 0.30 ADMINISTRACION NPT + /- 0.30 SNACK/ SOUVENIR NPT + /- 0.30 CAJA/CTROL NPT + /- 0.30 HALL DE INGRESO NPT + /- 0.00 SALA EXPOCICION TEMPORAL NPT + /- 0.00 ESTACIONAMIENTO CORTE A-A' ESC 1/100 CORTE B-B' ESC 1/100 NPT + /- 0.30 SNACK/ SOUVENIR 5 TECHO BAÑO ±va desde 3.30 a 4.00 TECHO INCLINADO 7º P3 Rampa S = 10 % %%+0.00 Piso cemento pulido SALA DE EXPOSICION PERMANENTE %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido ADMINIST. %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido P5 P3 P4 P3 P3 %%+0.30 Piso cemento pulido 1 P1 P2 P4 P4 P4 P4 V1 V2 V2 INGRESO PRINCIPAL Rampa S = 10 % 1 2 %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido CONSERVACION PATIO %%+0.15 Piso cemento pulido INVESTIGACION P3 %%+0.15 Piso cemento pulido ALMACEN P3 P3 P3 %%+0.30 P5 V3 V3 V3 V2 v4 v4 v4 V3 V5 V5 SALA DE EXPOSICION TEMPORAL SALA HALL DE INGRESO SOUVENIR SNACK CABALLEROS SS.HH DAMAS SS.HH TALLERES CONTROL S.H INVESTIGACION DEPOSITO SALA VIGAS DE MADERA P3 Rampa S = 10 % %%+0.00 Piso cemento pulido SALA DE EXPOSICION PERMANENTE %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido ADMINIST. %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido %%+0.30 Piso cemento pulido P5 P3 P4 P3 P3 %%+0.30 Piso cemento pulido 1 P1 P2 P4 P4 P4 P4 V1 V2 V2 INGRESO PRINCIPAL Rampa S = 10 % 1 2 %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido %%+0.15 Piso cemento pulido CONSERVACION PATIO %%+0.15 Piso cemento pulido INVESTIGACION P3 %%+0.15 Piso cemento pulido ALMACEN P3 P3 P3 %%+0.30 P5 V3 V3 V3 V2 v4 v4 v4 V3 V5 V5 SALA DE EXPOSICION TEMPORAL SALA HALL DE INGRESO SOUVENIR SNACK CABALLEROS SS.HH DAMAS SS.HH TALLERES CONTROL S.H INVESTIGACION DEPOSITO SALA VIGAS DE MADERA SOLSTICIO VERANO ASOLEAMIENTO 15:00 HORAS SOSTICIO DE INVIERNO ASOLEAMIENTO 15:00 HORAS ENERO JULIO \W5.28635; \LLEYENDA \W2.55300; Incidencia Solar Nota: Solsticio: Solsticio de Verano: El que se alcanza el 21 de Junio Solsticio de Invierno: El que se alcanza el 21 de Diciembre. \W5.28635; \LLEYENDA \W2.55300; Incidencia Solar Nota: Solsticio: Solsticio de Verano: El que se alcanza el 21 de Junio Solsticio de Invierno: El que se alcanza el 21 de Diciembre. 5 0.55 5 TACO DE APOYO Ø4'' Ø2'' 5 5 PUNTAL Ø4'' CAPA BARRO 5 BOTA AGUAS DE HOJALATAS ENLUCIDO SOLERA DE APOYO Ø4'' (caña partida y yeso) CAPA BARRO PISO LOCETA GRANITO PISO LOCETA GRANITO PISO LOCETA GRANITO PISO LOCETA GRANITO Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m 1 2 1 2 3 Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m Vme D=0.15m PISO LOCETA GRANITO PISO LOCETA GRANITO PISO LOCETA GRANITO PISO LOCETA GRANITO PISO LOCETA GRANITO Vme D=0.30m Vme D=0.30m Vme D=0.30m C-1 PISO LOCETA GRANITO PISO LOCETA GRANITO PISO LOCETA GRANITO C-2 C-2 \A1;.20 Ø 4" S=1.5 % \A1;2.20 hr KW MURETE Acometida de Concesionario Tub.35 mmd PVC-P S1 S2 S4 S5 S9 S10 S11 S12 S7 S15 S16 S17 S18 S19 S14 S8 S13 TG CIRCUITO 1 CIRCUITO 2 PROTEGIDAS CON UN DADO DE CONCRETO POBRE. PROTECCION A TIERRA DE 1 x 4mm COMO MÍNIMO. SERAN DE 100x100x50mm CON TAPA DE GANG. Y CODIGO NACIONAL DE ELECTRICIDAD. LIVIANO (PVC-L) DE 20mm DE DIAMETRO MÍNIMO. TOMACORRIENTES E INTERRUPTORES NOTAS GENERALES TUBOS A CAJAS. DE CONCRETO. REQUERIDAS PARA LA INSTALACION CUYAS DIMENSIONES Y CARACTERÍSTICASDEBERAN CUMPLIR LO INDICADO EN LEYENDA ESPECIFICACIONES TODAS LAS SALIDAS PARA TOMACORRIENTES DONDE LLEGEN MAS DE 3 TUBERIAS LAS TUBERIAS QUE ESTEN EN CONTACTO DIRECTO CON EL TERRENO DEBERÁN SER LAS TUBERIAS SANITARIAS DEBIENDO IMPERMEABILIZARLAS CONVENIENTES. TODAS LAS SALIDAS DE FUERZA LLEVARAN CONDUCTORES DESNUDOS PARA TODAS LAS TUBERIAS EMPOTRADAS POR EL PISO SE ORDENARAN Y COORDINARAN CON SERAN DE LA SERIE DOMINO DE TICINO O SIMILAR DE 10 AMP; 220v. LAS TUBERIAS SERAN DE CLORURO POLIVILINO DEL TIPO ESTANDAR EUROPEO LAS ACOMETIDAS Y TUBERIAS EXTERIORES SERAN DE PVC-P, PROTEGIDAS CON DADOS LAS CAJAS PARA SALIDA DE ALUMBRADO. TOMACORRIENTE, INTERRUPTORES, Y DE PASE SERAN DE PVC-P, PARA TUBERIAS DE 20 mm DE DIAMETRO COMO DE PROFUNDIDAD CON TAPA HERMETICA DEL MISMO MATERIAL (F°G°) LOS TIPO NO FUSE, TENDRA BARRA DE COBRE PARA LA CONECCION A TIERRA. EL CONTRATISTA DEBERÁ DE SUMINISTRAR E INSTALAR LAS CAJAS DE PASE EL TABLERO DE DISTRIBUCIÓN SERA EMPOTRADO EN GAVINETE METALICO DE 15 cm INTERRUPTORES SERAN TERMOMAGNETICOS AUTOMATICOS, PARA ENGRAMPE DEL SALVO INDICACIÓN EN PLANO SE USARAN CURVAS NORMALIZADOS Y CONECTORES e) c) d) b) 6. a) - - 5. 4. - - 3. - - CAJAS TABLEROS MÍNIMO. CONDUCTORES AISLAMIENTO TERMOPLASTICO TIPO TW PARA 600V. Y SE ESPECIFICA EN mm2 DE SECCION DE 99.9% IACS DE CONDUCTIBILIDAD. SALVO INDICACIÓN. TOMACORRIENTE SERAN DE 2.5mm2 y 4mm2 RESPECTIVAMENTE. LOS CONDUCTORES DE CALIBRE MÍNIMO A EMPLEARSE PARA ALUMBRADO Y ESPECIFICACIONES Y NOTAS GENERALES LOS CONDUCTORES SERAN DE ALAMBRE UNIPOLAR DE COBRE ELECTROLITICO CON - - 1. 2. TUBERIAS (2x15A) 2x2.5mm2 Tw Ø20mm P.V.C. Alumbrado 1° Piso (2x20A) 2x4mm2 Tw Ø20mm P.V.C. Tomacorriente 1° Piso DIAGRAMA UNIFILAR TG-1 POZO A TIERRA Viene Acometida Aérea Del concesionario 2x6mm2 TW+1x4mm Tw/T Ø25mm RESERVA 3x40A C-1 C-2 C-3 SALIDA PARA INTERRUPTOR UNIPOLAR TABLERO DE DISTRIBUCION ELECTRICA EMPOTRA- MEDIDOR DE KW/HORA A SER SUMINISTRADO DO EN LA PARED POR EL CONSECIONARIO POZO A TIERRA KW PT S-1 5 4 1.80 1.20 2 1.20 SALIDA EN LA PARED / BRAQUETE ADOSADO CENTRO DE LUZ ADOSADO POR EL PISO (MIN d20mm PVC-L PARA TIMBRE EN EL TECHO O PARED (MIN. 20dmm PVC-L) TUBERIA PARA EL SISTEMA ELECTRICO EMPOTRADO TUBERIA PARA EL SISTEMA ELECTRICO EMPOTRADO SIMBOLO 1 1 S.N.P. CAJA/TIPO DESCRIPCION ESPECIFICACIONES 628.97 AREA TECHADA: TECHOS

Language	Spanish
Drawing Type	Full Project
Category	Cultural Centers & Museums
Additional Screenshots
File Type	dwg
Materials	Concrete, Masonry, Plastic, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features	A/C, Garden / Park, Deck / Patio, Parking
Tags	autocad, bathrooms, box, CONVENTION CENTER, courts, cultural center, detailed, details, doors, DWG, elevations, exhibition hall, full, museum, plants, Project
