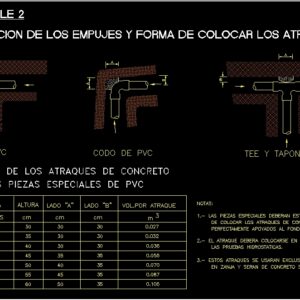

Pipes Line DWG Block for AutoCAD

Installation of moorings for hydraulic installations.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

direction of the pushes way of placing berths, Vol., side, pvc elbow, side, height, for special pvc parts, dimensions of concrete berths, pvc tee, diam. of the part, detail, inches, millimeters, the hydrostatic tests., in trench will be of simple concrete f’c minimum., these berths will be used exclusively for hosed pipelines, tee of pvc, Notes:, perfectly supported to the bottom wall of the trench., to place the berths of which, the special parts must be aligned level before, the dock should be placed at all before making

Raw text data extracted from CAD file:

\A1;B \A1;A \A1;A \A1;A \A1;B \A1;B \A1;A \A1;A \A1;B DIRECCION DE LOS EMPUJES Y FORMA DE COLOCAR LOS ATRAQUES 0.036 30 30 40 6″ 152 0.070 0.055 0.105 0.087 35 35 40 35 50 45 10″ 8″ 305 254 203 35 50 60 14″ 356 12″ 55 35 45 VOL.POR ATRAQUE LADO “B” CODO DE PVC LADO “A” ALTURA PARA LAS PIEZAS ESPECIALES DE PVC DIMENSIONES DE LOS ATRAQUES DE CONCRETO TEE DE PVC DIAM. NOMINAL DE LA PIEZA A B B A A DETALLE 2 3 cm m cm cm PULGADAS MILIMETROS 0.027 30 30 30 3″ 76 0.032 30 30 35 4″ 102 LAS PRUEBAS HIDROSTATICAS. EN ZANJA Y SERAN DE CONCRETO SIMPLE f’c 150 kg/cm2 MINIMO. 3.- ESTOS ATRAQUES SE USARAN EXCLUSIVAMENTE PARA TUBERIAS ALOJADAS B A A B TEE Y TAPON DE PVC NOTAS: PERFECTAMENTE APOYADOS AL FONDO Y PARED DE LA ZANJA. DE COLOCAR LOS ATRAQUES DE CONCRETO, LOS CUALES QUEDARAN 1.- LAS PIEZAS ESPECIALES DEBERAN ESTAR ALINEADAS Y NIVELADAS ANTES 2.- EL ATRAQUE DEBERA COLOCARSE EN TODOS LOS CASOS, ANTES DE HACER
