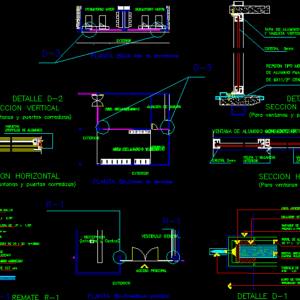

Window Framing Details DWG Detail for AutoCAD

Window Framing Details DWG Detail for AutoCAD

Blacksmith Detail – Windows – Doors –

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

fixed aluminum with bolt, assembly jamb, horizontal section, natural finish aluminum window, vaguetas, plush and rocker, interior, aluminum profile double channel, vertical section, double anchor, channel, fixing head, and vertical vagueta, repison type molding, aluminum cover, aluminum profile, single channel rail, double channel, adjustment channel, main access, general hall, reception, punching finish, partition wall, anodized aluminum profile, autogenous welding, adhesive tape, packaging polyethylene, stainless steel screw, finished serroteado, edges polished dead edges, profile of natural anodized aluminum, glued to profile, concrete wall, ground floor, bedroom area, exterior, children’s bedroom, service area, vestibule, washing and laying, garbage storage, cto. of machines, main hall

Raw text data extracted from CAD file:

\A1;0.17 \A1;3.21 \A1;0.35 \A1;0.35 DE ALUMINIO FIJA CON PERNO JAMBA DE ENSAMBLE CON ESPESOR DE 0.09 Y SECCIONES DE 3/4" (Para ventanas y puertas corredizas) SECCION HORIZONTAL VENTANA DE ALUMINIO ACABADON NATURAL DE 8X11/2" CON CABEZA FIJA VAGUETAS (PERFILES DE ALUMINIO) FELPA Y BALANCIN INTERIOR CRISTAL 5mm PERFIL DE ALUMINIO DOBLE CANAL CRISTAL 5mm INTERIOR FELPA Y BALANCIN (Para ventanas y puertas corredizas) SECCION VERTICAL DOBLE ANCLAJE CANAL DE CABEZA FIJADORA PIJA No.8 x 11/2" (PERFILES DE ALUMINIO) VAGUETAS Y VAGUETA VERTICAL REPISON TIPO MOLDURA TAPA DE ALUMINIO PERFIL DE ALUMINIO RIEL DE UN CANAL CRISTAL 5mm RIEL DE UN CANAL DOBLE CANAL CRISTAL 5mm CANAL DE AJUSTE CABEZA FIJADORA PIJA No.8 x 11/2" SECCION VERTICAL (Para ventanas y puertas batientes) SECCION HORIZONTAL (Para ventanas y puertas batientes) ACCESO PRINCIPAL VESTIBULO GENERAL (Informes y Control) RECEPCION R-1 R-1 INTERIOR TERMINADO PICOLETEADO MURO DE TABIQUE REMATE R-1 0.17 5 0.023 0.020 0.15 PERFIL DE ALUMINIO ANODIZADO CRISTAL DE 12.7 mm FORRO DE LÁMINA CAL.16 ANGULO DE 6" x 3/8" BASTIDOR DE SOLERA DE 3" x 1/8" SOLDADURA AUTOGENA DE 50 cm 10 cm VIGA IPS COMPUESTA DE 30 x 30 fy=3860 0.35 0.35 D-1 CINTA ADHESIVA SELLADOR ESTRUCTURAL DOW CORNING 795 CRISTAL BRONCE TEMPLADO, 12.7 mm DE 1" x 3/4" x 1/8" EMPAQUE DE POLIETILENO TORNILLO DE ACERO INOXIDABLE TERMINADO SERROTEADO CANTOS PULIDOS ARISTAS MUERTAS PERFIL DE ALUMINIO ANODIZADO NATURAL PEGADO A PERFIL 316 L.O. DE 1/2" Y TAQUETE MURO DE CONCRETO DETALLE D-1 PLANTA BAJA Area de dormitorios DETALLE D-2 EXTERIOR DORMITORIO NIÑOS DORMITORIO NIÑOS EXTERIOR PLANTA BAJA Area de servicios VESTIBULO VESTIBULO AREA DE LAVADO Y TENDIDO AREA DE LAVADO Y TENDIDO EXTERIOR EXTERIOR ALMACEN DE BASURA ALMACEN DE BASURA CTO. DE MAQUINAS CTO. DE MAQUINAS DETALLE D-3 D-3 D-3 Vestibulo principal PLANTA BAJA

Language	Spanish
Drawing Type	Detail
Category	Doors & Windows

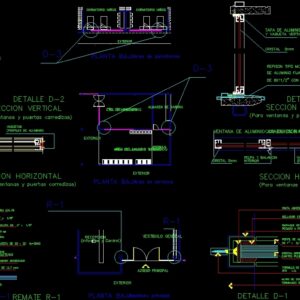

Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Steel, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, DETAIL, details, doors, DWG, framing, openings, window, windows
