Wooden Bridge DWG Section for AutoCAD

Wooden Bridge DWG Section for AutoCAD

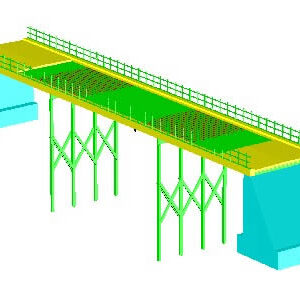

Puende wooden two sections

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

wooden board, plant, university major of san andrés faculty of engineering civil engineering, teaching: ing. Arteaga, scales indicated, plane: profile

Raw text data extracted from CAD file:

L= 0,3 [m] L= 0,1 [m] L= 9 [m] L= 8 [m] L= 7 [m] L= 6 [m] L= 3 [m] L= 0,9 [m] L= 0,9 [m] L= 0,3 [m] L= 0,4 [m] L= 77,6 [m] L= 0,5 [m] L= 24 [m] L= 9 [m] L= 8 [m] L= 7 [m] L= 24 [m] L= 4,2 [m] L= 0,3 [m] L= 4,2 [m] L= 3,6 [m] L= 6 [m] L= 0,7 [m] L= 0,6 [m] L= 1,3 [m] L= 1,4 [m] L= 1,3 [m] 5 5 5 5 5 5 5 5 5 5 5 5 Parante 6" x 6" Riostras 3" x 6" Viga solera 6" x 6" Viga de borde 30x20 [cm] Baranda 2" x 2" 5 5 Acero f1" cada 18[cm] Puente de Tablero Mixto "Madera - Hormigon" Escala: 1:40 Capa de hormigon Espesor: 8[cm] 5 5 5 5 5 5 Acero f1" cada 18[cm] Detalle de aceros Escala: 1:20 Capa de hormigon Espesor: 8[cm] Tablero de Madera Puente de Tablero Mixto "Madera - Hormigon" Planta 5 5 5 5 5 5 5 5 Riostras 3" x 6" Acero f1" cada 18[cm] Parante 6" x 6" Viga solera 6" x 6" Capa de hormigon Espesor: 8[cm] Viga de borde 30x20 [cm] Tablero de Madera Acero f1" cada 18[cm] Tablero 2" x 4" Tablero 2" x 8" Capa de hormigon Espesor: 8[cm] Frontal Escala 1: 40 Detalle de Tablero Escala: 1:4 Acero f1" cada 18[cm] Bombeo: 2% Bombeo: 2% Tablero 2" x 4" Tablero 2" x 8" Viga de borde 30x20 [cm] Viga solera 6" x 6" Detalle de Tablero Escala 1:10 Isometrico de puente Escala 1: 50 UNIVERSIDAD MAYOR DE SAN ANDRÉS FACULTAD DE INGENIERÍA INGENIERÍA CIVIL PROYECTO Nº1: "Puente de Madera de seccion Mixta \W6.49613; Madera - Hormigon" DOCENTE: Ing. Arteaga ESCALAS INDICADAS PLANO: 2/3 FECHA: La Paz, enero 23 de 2006 SEM II/2005 \W8.08698; Alumnos: Univ. Parra Gutierrez Alvaro F. \W1.81314; Univ. Seborga Pozo Julio R. Estructuras de Madera CIV-244JTP UNIVERSIDAD MAYOR DE SAN ANDRÉS FACULTAD DE INGENIERÍA INGENIERÍA CIVIL PROYECTO Nº1: "Puente de Madera de seccion Mixta \W6.49613; Madera - Hormigon" DOCENTE: Ing. Arteaga ESCALAS INDICADAS PLANO: 1/3 FECHA: La Paz, enero 23 de 2006 SEM II/2005 \W8.08698; Alumnos: Univ. Parra Gutierrez Alvaro F. \W1.81314; Univ. Seborga Pozo Julio R. Estructuras de Madera CIV-244JTP Perfil

Language	Spanish
Drawing Type	Section
Category	Roads, Bridges and Dams
Additional Screenshots
File Type	dwg
Materials	Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	autocad, bridge, DWG, section, sections, wooden
