This is a bowstring arch bridge in cash, the project includes an arc of structural steel and concrete board. The length of the bridge is 105.05 m and a width of 9.10 m. The arch is a rectangular box section. As bracing the arches is planned diagonal steel tubular section. As beam – shoulder has been provided for steel beams filled soul. The beams – strap will be connected by steel girders of the soul fills every 5, 253 mm and also will support secondary beams supporting the concrete slab. The board consists of a slab 200 mm thick supported on steel beams above. Provision is 50mm thick asphalt over concrete slab. The substructure consists of reinforced concrete abutments. On the approaches to the bridge is planned approach slabs 200 mm thick. The foundation of reinforced concrete abutments and will have a foundation level as the existing project. Provides for the use of simple concrete to achieve the level recommended by the relevant studies such as the study of soils.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

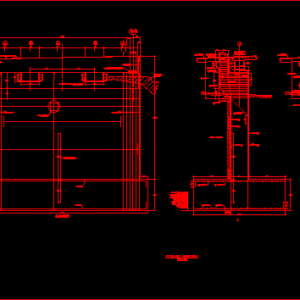

iron ratio, element, length, number of pieces, number of bars, x pieces, weight, total, bars, total, description, concrete, formwork, quantity, und., definitive study:, province of Lima – lima, lhe, glm, ccr, indicated, date, approved, drew, revised, date, designed, revised, drew, approved, engineers, civil sac, arango, casabonne, gallegos, quesada, structural engineering, metropolitan municipality of lima, dr . luis castañeda lossio, mayor of lima, barriga-dall ‘orto s.a., engineers consultants, project :, plane :, scale:, rev. nº, lamina nº, contracting entity:, emape sa, for migrations, international organization, jsm, larc, issued for construction, elevation, left abutment, only additional steel is indicated, iom-oim, right abutment, aprobo, drawing, revision , project:, plane:, structural engineering:, scale

Raw text data extracted from CAD file:

RELACIÓN DE FIERROS Nº ELEMENTO d LONGITUD xPIEZA(mm) Nº DE PIEZAS Nº DE BARRAS x PIEZAS 1" 6,250 55 5850 400 3/4" 6,250 55 5850 400 PESO 1b 1b 55 55 1" 11,800 29 11000 400 3/4" 11,800 29 11000 400 1b+1/2b 1b+1/2b 44 44 3/4" 9,525 38 8825 350 1b+Sob 38 350 1" 11,050 23 1b+1/2b 35 1" 10,515 50 980 350 1b+Sob 50 350 1" 11,050 23 1b+1/2b 35 1" 4,500 50 1/2b 25 3/8" 1,575 68 1/5b 14 3/4" 5,360 50 50 1/2" 10,450 1b+1/4b 3/4" 2,950 50 3/4" 1,650 12 Sob 4500 1860 1300 350 200 575 2650 500 10050 200 200 350 750 1850 800 350 RELACIÓN DE FIERROS Nº ELEMENTO d LONGITUD Nº DE PIEZAS Nº DE BARRAS x PIEZAS 400 400 1" 3,000 12 3000 1/3b 4 5/8" 11,050 1b+1/3b 13 4 12 13 15 16 10 11 14 1999.80 1108.80 1599.84 887.04 766.08 1272.60 1818.00 1272.60 909.00 70.56 1008.00 27.54 TOTAL DE BARRAS TOTAL DE BARRAS d 145.44 184.86 TOTAL DE PESO 3/8" 14 70.56 1/2" 5/8" 3/4" 318 2919.24 14 199.08 187 3769.92 TOTAL 9017.28 1/2" 2,300 36 1/3b 12 825 225 200 1/2" 1,700 36 1/5b 525 225 200 1/2" 4,350 108 1/2b 54 1850 225 200 1/2" 2,565 1/4b 1/2" 1,175 192 1/7b 27 525 225 200 5/8" 2,165 12 17 110.16 64.26 495.72 18.36 247.86 14.22 18 21 22 23 24 25 26 27 1/2" 725 1/2" 2,100 28 29 30 1/2" 2,050 1/4b 18.36 1/2" 3,926 264 1/2b 132 1638 225 200 1211.76 1/2" 1,838 11 27.54 1/2" 1,575 318 1/5b 64 1150 225 200 587.52 1/2" 4,750 1b 55.08 1/2" 4,326 11 55.08 (Kg) xPIEZA(mm) PESO (Kg) 1" 248 BARRAS DESCRIPCIÓN 238.06 CONCRETO 136.28 ENCOFRADO CANTIDAD UND. m m 1b 1/2b ESTUDIO DEFINITIVO: "AMPLIACIÓN DEL PUENTE DEL EJERCITO Y ACCESOS" PROVINCIA DE LIMA - LIMA L.H.E. L.H.E. G.L.M. C.C.R. : : : : : E-05 ESTRIBO DERECHO (II) INDICADA Fecha Aprobó Dibujó Revisó FECHA DISEÑÓ REVISÓ DIBUJÓ APROBÓ i n g e n i e r o s c i v i l e s S.A.C. A r a n g o C a s a b o n n e G a l l e g o s Q u e s a d a INGENIERIA ESTRUCTURAL MUNICIPALIDAD METROPOLITANA DE LIMA DR. LUIS CASTAÑEDA LOSSIO ALCALDE DE LIMA Barriga-Dall' Orto S.A. Ingenieros consultores PROYECTO: PLANO: ESCALA : Rev. Nº LAMINA Nº DESCRIPCIÓN ENTIDAD CONTRATANTE : emape s.a. PARA LAS MIGRACIONES ORGANIZACIÓN INTERNACIONAL 10050 500 500 10050 500 500 10050 500 500 SEPTIEMBRE 2009 2 \A1;d5/8"@300 \A1;d1/2"@200 \A1;900 \A1;900 \A1;900 \A1;900 \A1;1950 \A1;625 \A1;400 \A1;925 \A1;10150 \A1;2375 \A1;1200 \A1;3000 \A1;2375 \A1;1200 3 \A1;6d1" \A1;6d1" \A1;625 \A1;1325 \A1;150 \A1;150 \A1;10150 \A1;1950 \A1;d5/8"@300 \A1;d1/2"@200 \A1;1250 \A1;10150 5 \A1;6d1" sd1/2"@100 \A1;VARIABLE 1325 @ 1950 \A1;1250 \A1;10150 4 \A1;6d1" \A1;6d1" \A1;1000 \A1;1000 \A1;1000 \A1;1000 \A1;6d1" sd1/2"@100 \A1;BASTÓN ADICIONAL EN CARA INTERIOR \A1;sd1/2"@100 19 \A1;sd1/2"@100 22 18 17 \A1;sd1/2"@100 20 \A1;sd1/2"@100 21 17 \A1;sd1/2"@100 25 \A1;sd1/2"@100 26 \A1;sd1/2"@100 24 \A1;sd1/2"@100 23 \A1;sd1/2"@100 28 \A1;sd1/2"@100 29 \A1;sd1/2"@100 27 \A1;sd1/2"@100 30 18 19 19 19 19 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 \A1;d3/4"@200 \A1;1000 \A1;1000 19 19 \A1;d1"@200 \A1;d3/4"@200 A B \A1;400 (TÍPICO) \A1;450 \A1;450 \A1;450 A B \A1;450 \A1;450 1' \A1;625 1' \A1;625 1' 1' \A1;625 \A1;625 A B A B 315 1850 400 315 1850 7425 1410 20 19 525 425 200 525 100 100 1850 425 200 1850 100 100 1638 425 200 1638 100 100 \A1;500 (TÍPICO) 1/4b+Sob 16 Sob 11 Sob 25 Sob 25 1/4b C.C.R. J.S.M. L.A.R.C. 0 EMITIDO PARA CONSTRUCCIÓN MAR. 2010 RELACIÓN DE FIERROS Nº ELEMENTO d LONGITUD xPIEZA(mm) Nº DE PIEZAS Nº DE BARRAS x PIEZAS 1" 6,250 55 5850 400 3/4" 6,250 55 5850 400 PESO 1b 1b 55 55 1" 11,800 29 11000 400 3/4" 11,800 29 11000 400 1b+1/2b 1b+1/2b 44 44 3/4" 9,525 38 8825 350 1b+Sob 38 350 1" 11,050 23 1b+1/2b 35 1" 10,515 50 980 350 1b+Sob 50 350 1" 11,050 23 1b+1/2b 35 1" 4,500 50 1/2b 25 3/8" 1,575 68 1/5b 14 3/4" 5,360 50 50 1/2" 10,450 1b+1/4b 3/4" 2,950 50 3/4" 1,650 12 Sob 4500 1860 1300 350 200 575 2650 500 10050 200 200 350 750 1850 800 350 RELACIÓN DE FIERROS Nº ELEMENTO d LONGITUD Nº DE PIEZAS Nº DE BARRAS x PIEZAS 400 400 1" 3,000 12 3000 1/3b 4 5/8" 11,050 1b+1/3b 13 4 12 13 15 16 10 11 14 1999.80 1108.80 1599.84 887.04 766.08 1272.60 1818.00 1272.60 909.00 70.56 1008.00 27.54 TOTAL DE BARRAS TOTAL DE BARRAS d 145.44 184.86 TOTAL DE PESO 3/8" 14 70.56 1/2" 5/8" 3/4" 318 2919.24 14 199.08 187 3769.92 TOTAL 9017.28 1/2" 2,300 36 1/3b 12 825 225 200 1/2" 1,700 36 1/5b 525 225 200 1/2" 4,350 108 1/2b 54 1850 225 200 1/2" 2,565 1/4b 1/2" 1,175 192 1/7b 27 525 225 200 5/8" 2,165 12 17 110.16 64.26 495.72 18.36 247.86 14.22 18 21 22 23 24 25 26 27 1/2" 725 1/2" 2,100 28 29 30 1/2" 2,050 1/4b 18.36 1/2" 3,926 264 1/2b 132 1638 225 200 1211.76 1/2" 1,838 11 27.54 1/2" 1,575 318 1/5b 64 1150 225 200 587.52 1/2" 4,750 1b 55.08 1/2" 4,326 11 55.08 (Kg) xPIEZA(mm) PESO (Kg) 1" 248 BARRAS DESCRIPCIÓN 238.06 CONCRETO 136.28 ENCOFRADO CANTIDAD UND. m m 1b 1/2b ESTUDIO DEFINITIVO: "AMPLIACIÓN DEL PUENTE DEL EJERCITO Y ACCESOS" PROVINCIA DE LIMA - LIMA L.H.E. L.H.E. G.L.M. C.C.R. : : : : : E-05 ESTRIBO DERECHO (II) INDICADA Fecha Aprobó Dibujó Revisó FECHA DISEÑÓ REVISÓ DIBUJÓ APROBÓ i n g e n i e r o s c i v i l e s S.A.C. A r a n g o C a s a b o n n e G a l l e g o s Q u e s a d a INGENIERIA ESTRUCTURAL MUNICIPALIDAD METROPOLITANA DE LIMA DR. LUIS CASTAÑEDA LOSSIO ALCALDE DE LIMA Barriga-Dall' Orto S.A. Ingenieros consultores PROYECTO: PLANO: ESCALA : Rev. Nº LAMINA Nº DESCRIPCIÓN ENTIDAD CONTRATANTE : emape s.a. PARA LAS MIGRACIONES ORGANIZACIÓN INTERNACIONAL 10050 500 500 10050 500 500 10050 500 500 SEPTIEMBRE 2009 2 \A1;d5/8"@300 \A1;d1/2"@200 \A1;900 \A1;900 \A1;900 \A1;900 \A1;1950 \A1;625 \A1;400 \A1;925 \A1;10150 \A1;2375 \A1;1200 \A1;3000 \A1;2375 \A1;1200 3 \A1;6d1" \A1;6d1" \A1;625 \A1;1325 \A1;150 \A1;150 \A1;10150 \A1;1950 \A1;d5/8"@300 \A1;d1/2"@200 \A1;1250 \A1;10150 5 \A1;6d1" sd1/2"@100 \A1;VARIABLE 1325 @ 1950 \A1;1250 \A1;10150 4 \A1;6d1" \A1;6d1" \A1;1000 \A1;1000 \A1;1000 \A1;1000 \A1;6d1" sd1/2"@100 \A1;BASTÓN ADICIONAL EN CARA INTERIOR \A1;sd1/2"@100 19 \A1;sd1/2"@100 22 18 17 \A1;sd1/2"@100 20 \A1;sd1/2"@100 21 17 \A1;sd1/2"@100 25 \A1;sd1/2"@100 26 \A1;sd1/2"@100 24 \A1;sd1/2"@100 23 \A1;sd1/2"@100 28 \A1;sd1/2"@100 29 \A1;sd1/2"@100 27 \A1;sd1/2"@100 30 18 19 19 19 19 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 \A1;d3/4"@200 \A1;1000 \A1;1000 19 19 \A1;d1"@200 \A1;d3/4"@200 A B \A1;400 (TÍPICO) \A1;450 \A1;450 \A1;450 A B \A1;450 \A1;450 1' \A1;625 1' \A1;625 1' 1' \A1;625 \A1;625 A B A B 315 1850 400 315 1850 7425 1410 20 19 525 425 200 525 100 100 1850 425 200 1850 100 100 1638 425 200 1638 100 100 \A1;500 (TÍPICO) 1/4b+Sob 16 Sob 11 Sob 25 Sob 25 1/4b C.C.R. J.S.M. L.A.R.C. 0 EMITIDO PARA CONSTRUCCIÓN MAR. 2010 \A1;2000 \A1;8115 \A1;2000 \A1;450 \A1;150 \A1;150 \A1;9250 ELEVACIÓN \A1;NIVEL DE FONDO ZAPATA EXISTENTE APROX. +123.064 \A1;7872 \A1;VER d EN CORTE DE ESTRIBO \A1;BASTON ADICIONAL EN CARA INTERIOR \A1;1500 \A1;3000 \A1;600 \A1;1200 \A1;1200 1A \A1;d3/4"@200 \A1;6d1" EN CADA CARA \A1;VER d EN CORTE 2 \A1;VER d EN CORTE 2 A B \A1;6d1" EN CADA CARA 1 \A1;d3/4"@200 \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;400 \A1;d3/4"@200 \A1;LOSA DE APROXIMACIÓN \A1;d3/4"@200 \A1;d3/8"@150 \A1;d3/4"@200 \A1;sd1/2"@100 4' \A1;400 \A1;d1"@200 \A1;2375 \A1;2375 \A1;6000 \A1;350 (TÍPICO) \A1;1500 \A1;3000 \A1;1250 \A1;2000 \A1;d1"@200 \A1;d1"@200 \A1;d1"@300 \A1;d1"@300 \A1;500 \A1;2d1/2" \A1;700 \A1;700 \A1;300 \A1;225 \A1;400 \A1;625 \A1;1325 \A1;1000 \A1;750 \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;LOSA DE APROXIMACIÓN \A1;sd1/2"@100 4' \A1;700 \A1;600 \A1;d3/4"@200 \A1;750 \A1;350 \A1;d1"@300 \A1;d1"@300 \A1;d5/8"@200 CORRIDO EN CADA CARA \A1;350 \A1;3d1"@300 \A1;3d1"@300 \A1;dZAPATA \A1;dZAPATA \A1;400 (TÍPICO) 1A 1A 1B \A1;1000 \A1;700 4 E-7 E-7 \A1;350 \A1;350 11 13 12 10 \A1;d3/4"@200 4 \A1;d1"@200 14 13 \A1;PICAR MURO Y LOSA \A1;MURO EXISTENTE \A1;PICAR 50mm \A1;500 \A1;1350 \A1;PICAR ZAPATA EXISTENTE \A1;600 \A1;1500 \A1;DOWELS DE ANCLAJE d1" CADA 500mm \A1;ESCARIFICAR Y APLICAR PEGAMENTO EPOXICO \A1;APLICAR PEGAMENTO EPOXICO \A1;2000 \A1;8068.95 \A1;400 \A1;500 \A1;500 \A1;500 \A1;3700 \A1;6d1" EN CADA CARA ESTRIBO IZQUIERDO ESCALA 1/25 3 E-7 2 \A1;d5/8"@300 \A1;d1/2"@200 \A1;900 \A1;900 \A1;900 \A1;1950 \A1;625 \A1;400 \A1;925 \A1;10150 \A1;2375 \A1;1200 \A1;3000 \A1;2375 \A1;1200 \A1;6d1" \A1;625 \A1;1325 \A1;150 \A1;150 \A1;10150 \A1;1950 \A1;2200 \A1;1000 \A1;d5/8"@300 \A1;d1/2"@200 \A1;6d1" \A1;3000 \A1;BASTON ADICIONAL EN CARA INTERIOR 22 20 15 21 16 16 1C E-7 20 \A1;sd1/2"@100 26 \A1;sd1/2"@100 25 21 \A1;sd1/2"@100 24 \A1;sd1/2"@100 31 \A1;sd1/2"@100 30 \A1;sd1/2"@100 28 \A1;sd1/2"@100 TÍPICO 27 \A1;sd1/2"@100 29 ESTUDIO DEFINITIVO: "AMPLIACIÓN DEL PUENTE DEL EJERCITO Y ACCESOS" PROVINCIA DE LIMA - LIMA L.H.E. L.H.E. J.S.M. C.C.R. : : : : : E-06 ESTRIBO IZQUIERDO (I) INDICADA Fecha Aprobó Dibujó Revisó FECHA DISEÑÓ REVISÓ DIBUJÓ APROBÓ i n g e n i e r o s c i v i l e s S.A.C. A r a n g o C a s a b o n n e G a l l e g o s Q u e s a d a INGENIERIA ESTRUCTURAL MUNICIPALIDAD METROPOLITANA DE LIMA DR. LUIS CASTAÑEDA LOSSIO ALCALDE DE LIMA Barriga-Dall' Orto S.A. Ingenieros consultores PROYECTO: PLANO: ESCALA : Rev. Nº LAMINA Nº DESCRIPCIÓN ENTIDAD CONTRATANTE : emape s.a. PARA LAS MIGRACIONES ORGANIZACIÓN INTERNACIONAL 19 \A1;200 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 SÓLO SE INDICA ACERO ADICIONAL RESTO VER CORTE 1 1B \A1;VARIABLE VER ELEVACIÓN \A1;MURO EXISTENTE \A1;6d1" 22 23 \A1;6d1" \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;LOSA DE APROXIMACIÓN \A1;sd1/2"@100 4' \A1;350 \A1;PICAR MURO Y LOSA SÓLO SE INDICA ACERO ADICIONAL RESTO VER CORTE 1 21 \A1;900 \A1;6d1" 20 \A1;500 SEPTIEMBRE 2009 \A1;2100 \A1;2100 \A1;450 4' 4' \A1;625 \A1;625 A B A B \A1;450 \A1;450 \A1;450 \A1;450 \A1;PROY. APOYO DE PUENTE VER DETALLE EN PLANO E-20 \A1;PROY. TOPE LATERAL PARA VIGA V-1 VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA VT-1 \A1;VIGA VT-1 \A1;VIGA VT-1 \A1;NIVEL DE TERRENO NATURAL NOTA: EN CASO DE ENCONTRAR MATERIAL SUELTO O DE RELLENO EN EL NIVEL DE CIMENTACIÓN REEMPLAZAR DICHO MATERIAL POR UN RELLENO DE CONCRETO f'c=100 kg/cm2 + 30% DE PIEGRA GRANDE (6" MAX.) HASTA PENETRAR 200mm EN EL ESTRATO DE TERRENO NATURAL \A1;NIVEL DE TERRENO NATURAL NOTA: EN CASO DE ENCONTRAR MATERIAL SUELTO O DE RELLENO EN EL NIVEL DE CIMENTACIÓN REEMPLAZAR DICHO MATERIAL POR UN RELLENO DE CONCRETO f'c=100 kg/cm2 + 30% DE PIEGRA GRANDE (6" MAX.) HASTA PENETRAR 200mm EN EL ESTRATO DE TERRENO NATURAL C.C.R. J.S.M. L.A.R.C. 0 EMITIDO PARA CONSTRUCCIÓN MAR. 2010 \A1;2000 \A1;8115 \A1;2000 \A1;450 \A1;150 \A1;150 \A1;9250 ELEVACIÓN \A1;NIVEL DE FONDO ZAPATA EXISTENTE APROX. +123.064 \A1;7872 \A1;VER d EN CORTE DE ESTRIBO \A1;BASTON ADICIONAL EN CARA INTERIOR \A1;1500 \A1;3000 \A1;600 \A1;1200 \A1;1200 1A \A1;d3/4"@200 \A1;6d1" EN CADA CARA \A1;VER d EN CORTE 2 \A1;VER d EN CORTE 2 A B \A1;6d1" EN CADA CARA 1 \A1;d3/4"@200 \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;400 \A1;d3/4"@200 \A1;LOSA DE APROXIMACIÓN \A1;d3/4"@200 \A1;d3/8"@150 \A1;d3/4"@200 \A1;sd1/2"@100 4' \A1;400 \A1;d1"@200 \A1;2375 \A1;2375 \A1;6000 \A1;350 (TÍPICO) \A1;1500 \A1;3000 \A1;1250 \A1;2000 \A1;d1"@200 \A1;d1"@200 \A1;d1"@300 \A1;d1"@300 \A1;500 \A1;2d1/2" \A1;700 \A1;700 \A1;300 \A1;225 \A1;400 \A1;625 \A1;1325 \A1;1000 \A1;750 \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;LOSA DE APROXIMACIÓN \A1;sd1/2"@100 4' \A1;700 \A1;600 \A1;d3/4"@200 \A1;750 \A1;350 \A1;d1"@300 \A1;d1"@300 \A1;d5/8"@200 CORRIDO EN CADA CARA \A1;350 \A1;3d1"@300 \A1;3d1"@300 \A1;dZAPATA \A1;dZAPATA \A1;400 (TÍPICO) 1A 1A 1B \A1;1000 \A1;700 4 E-7 E-7 \A1;350 \A1;350 11 13 12 10 \A1;d3/4"@200 4 \A1;d1"@200 14 13 \A1;PICAR MURO Y LOSA \A1;MURO EXISTENTE \A1;PICAR 50mm \A1;500 \A1;1350 \A1;PICAR ZAPATA EXISTENTE \A1;600 \A1;1500 \A1;DOWELS DE ANCLAJE d1" CADA 500mm \A1;ESCARIFICAR Y APLICAR PEGAMENTO EPOXICO \A1;APLICAR PEGAMENTO EPOXICO \A1;2000 \A1;8068.95 \A1;400 \A1;500 \A1;500 \A1;500 \A1;3700 \A1;6d1" EN CADA CARA ESTRIBO IZQUIERDO ESCALA 1/25 3 E-7 2 \A1;d5/8"@300 \A1;d1/2"@200 \A1;900 \A1;900 \A1;900 \A1;1950 \A1;625 \A1;400 \A1;925 \A1;10150 \A1;2375 \A1;1200 \A1;3000 \A1;2375 \A1;1200 \A1;6d1" \A1;625 \A1;1325 \A1;150 \A1;150 \A1;10150 \A1;1950 \A1;2200 \A1;1000 \A1;d5/8"@300 \A1;d1/2"@200 \A1;6d1" \A1;3000 \A1;BASTON ADICIONAL EN CARA INTERIOR 22 20 15 21 16 16 1C E-7 20 \A1;sd1/2"@100 26 \A1;sd1/2"@100 25 21 \A1;sd1/2"@100 24 \A1;sd1/2"@100 31 \A1;sd1/2"@100 30 \A1;sd1/2"@100 28 \A1;sd1/2"@100 TÍPICO 27 \A1;sd1/2"@100 29 ESTUDIO DEFINITIVO: "AMPLIACIÓN DEL PUENTE DEL EJERCITO Y ACCESOS" PROVINCIA DE LIMA - LIMA L.H.E. L.H.E. J.S.M. C.C.R. : : : : : E-06 ESTRIBO IZQUIERDO (I) INDICADA Fecha Aprobó Dibujó Revisó FECHA DISEÑÓ REVISÓ DIBUJÓ APROBÓ i n g e n i e r o s c i v i l e s S.A.C. A r a n g o C a s a b o n n e G a l l e g o s Q u e s a d a INGENIERIA ESTRUCTURAL MUNICIPALIDAD METROPOLITANA DE LIMA DR. LUIS CASTAÑEDA LOSSIO ALCALDE DE LIMA Barriga-Dall' Orto S.A. Ingenieros consultores PROYECTO: PLANO: ESCALA : Rev. Nº LAMINA Nº DESCRIPCIÓN ENTIDAD CONTRATANTE : emape s.a. PARA LAS MIGRACIONES ORGANIZACIÓN INTERNACIONAL 19 \A1;200 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 \A1;d1"@200 \A1;d3/4"@200 SÓLO SE INDICA ACERO ADICIONAL RESTO VER CORTE 1 1B \A1;VARIABLE VER ELEVACIÓN \A1;MURO EXISTENTE \A1;6d1" 22 23 \A1;6d1" \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;LOSA DE APROXIMACIÓN \A1;sd1/2"@100 4' \A1;350 \A1;PICAR MURO Y LOSA SÓLO SE INDICA ACERO ADICIONAL RESTO VER CORTE 1 21 \A1;900 \A1;6d1" 20 \A1;500 SEPTIEMBRE 2009 \A1;2100 \A1;2100 \A1;450 4' 4' \A1;625 \A1;625 A B A B \A1;450 \A1;450 \A1;450 \A1;450 \A1;PROY. APOYO DE PUENTE VER DETALLE EN PLANO E-20 \A1;PROY. TOPE LATERAL PARA VIGA V-1 VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA VT-1 \A1;VIGA VT-1 \A1;VIGA VT-1 \A1;NIVEL DE TERRENO NATURAL NOTA: EN CASO DE ENCONTRAR MATERIAL SUELTO O DE RELLENO EN EL NIVEL DE CIMENTACIÓN REEMPLAZAR DICHO MATERIAL POR UN RELLENO DE CONCRETO f'c=100 kg/cm2 + 30% DE PIEGRA GRANDE (6" MAX.) HASTA PENETRAR 200mm EN EL ESTRATO DE TERRENO NATURAL \A1;NIVEL DE TERRENO NATURAL NOTA: EN CASO DE ENCONTRAR MATERIAL SUELTO O DE RELLENO EN EL NIVEL DE CIMENTACIÓN REEMPLAZAR DICHO MATERIAL POR UN RELLENO DE CONCRETO f'c=100 kg/cm2 + 30% DE PIEGRA GRANDE (6" MAX.) HASTA PENETRAR 200mm EN EL ESTRATO DE TERRENO NATURAL C.C.R. J.S.M. L.A.R.C. 0 EMITIDO PARA CONSTRUCCIÓN MAR. 2010 RELACIÓN DE FIERROS Nº ELEMENTO d LONGITUD xPIEZA(mm) Nº DE PIEZAS Nº DE BARRAS x PIEZAS 1" 6,250 41 5850 400 3/4" 6,250 41 5850 400 PESO 1b 1b 41 41 1" 10,615 29 9815 400 3/4" 10,615 29 9815 400 1b+1/3b 1b+1/3b 39 39 3/4" 9,555 44 8855 350 1b+Sob 44 350 1" 9,865 23 8865 1b+Sob 23 1" 10,545 44 59 1" 10,458 24 9458 1b+Sob 24 1" 4,500 38 1/2b 19 3/8" 1,575 67 1/5b 13 3/4" 5,360 50 50 1/2" 10,450 1b+1/4b 3/4" 2,950 50 3/4" 1,650 12 Sob 4500 1910 1300 350 200 575 2600 500 350 750 1850 800 350 RELACIÓN DE FIERROS Nº ELEMENTO d LONGITUD Nº DE PIEZAS Nº DE BARRAS x PIEZAS 400 400 5/8" 11,050 10050 1b+1/3b 12 1" 3,000 12 3000 1/3b 4 4 12 13 15 16 10 11 14 1490.76 826.56 1418.04 786.24 887.04 836.28 2145.24 872.64 690.84 65.52 1008 27.54 TOTAL DE BARRAS TOTAL DE BARRAS d 170.64 145.44 TOTAL DE PESO 1" 227 8253.72 3/4" 5/8" 1/2" 180 3628.80 16 227.52 335 3075.30 TOTAL 65.52 1/2" 725 1/9b 1/2" 2,100 1/2" 1,700 216 1/4b 54 525 225 200 3/4" 8,180 1b 7830 350 1" 3,900 1/2b 3900 1" 9,170 1b+1/2b 17 9.18 495.72 120.96 109.08 327.24 18 19 24 25 26 27 28 29 30 31 32 1/2" 2,300 36 1/3b 12 825 225 200 110.16 1/2" 1,700 36 1/5b 525 225 200 64.26 1/2" 4,750 1b 1850 425 200 55.08 1/2" 3,850 168 1/2b 84 1600 225 200 771.12 1/2" 4,350 108 1/2b 54 495.72 1/2" 2,050 1850 18.36 100 100 (Kg) xPIEZA(mm) PESO (Kg) 3/8" 13 BARRAS DESCRIPCIÓN 187.81 CONCRETO 122.82 ENCOFRADO CANTIDAD UND. m m ESTUDIO DEFINITIVO: "AMPLIACIÓN DEL PUENTE DEL EJERCITO Y ACCESOS" PROVINCIA DE LIMA - LIMA L.H.E. L.H.E. G.L.M. C.C.R. SEPTIEMBRE 2009 : : : : : E-07 ESTRIBO IZQUIERDO (II) INDICADA Fecha Aprobó Dibujó Revisó FECHA DISEÑÓ REVISÓ DIBUJÓ APROBÓ i n g e n i e r o s c i v i l e s S.A.C. A r a n g o C a s a b o n n e G a l l e g o s Q u e s a d a INGENIERIA ESTRUCTURAL ORGANIZACIÓN INTERNACIONAL PARA LAS MIGRACIONES ENTIDAD CONTRATANTE : MUNICIPALIDAD METROPOLITANA DE LIMA DR. LUIS CASTAÑEDA LOSSIO ALCALDE DE LIMA Barriga-Dall' Orto S.A. Ingenieros consultores PROYECTO: PLANO: ESCALA : Rev. Nº LAMINA Nº IOM-OIM emape s.a. DESCRIPCIÓN 5/8" 2,255 12 1/3b 4 56.88 20 22 23 1" 3,680 1/2" 2,565 21 2830 1850 225 200 33 34 1/2" 4,250 4 1600 425 200 36.72 1/2" 1,800 1600 9.18 100 100 35 1/2" 2,950 116 1/3b 39 1150 225 200 358.02 36 1/2" 2,950 198 1/3b 66 1150 225 200 605.88 1b Sob 11 18.36 1/4b 1/5b 500 500 500 500 500 500 1b+1/3b +Sob 17 10050 200 200 1/3b 1" 5,250 4400 500 350 1b 218.16 500 350 \A1;VARIABLE 0 @ 1185 5 \A1;VARIABLE 1250 @ 1950 \A1;1250 \A1;10150 \A1;1000 \A1;6d1" sd1/2"@100 \A1;BASTÓN ADICIONAL EN CARA INTERIOR \A1;6d1" \A1;MURO EXISTENTE \A1;MURO EXISTENTE \A1;8965 \A1;sd1/2"@200 34 \A1;sd1/2"@200 33 \A1;sd1/2"@200 32 \A1;sd1/2"@200 35 19 19 4 \A1;d1"@200 \A1;d3/4"@200 \A1;d3/4"@200 \A1;2200 \A1;6d1" 22 \A1;6d1" 20 \A1;2200 22 20 \A1;d1" sd1/2"@100 \A1;6d1" sd1/2"@100 \A1;1000 \A1;d1"@200 \A1;d3/4"@200 1C \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;d3/4"@200 \A1;LOSA DE APROXIMACIÓN \A1;sd1/2"@100 4' \A1;3000 \A1;d1"@200 \A1;d1"@200 \A1;300 \A1;350 17 18 19 \A1;700 \A1;2000 \A1;NIVEL DE FONDO ZAPATA EXISTENTE APROX. +123.064 \A1;500 \A1;400 SÓLO SE INDICA ACERO ADICIONAL RESTO VER CORTE 1 (PLANO E-6) \A1;625 6 \A1;MURO EXISTENTE \A1;8965 \A1;BASTÓN ADICIONAL EN CARA INTERIOR \A1;sd1/2"@100 36 \A1;6d1" sd1/2"@100 19 \A1;1000 \A1;d1"@200 \A1;d3/4"@200 20 \A1;6d1" sd1/2"@100 4' 4' 4' \A1;625 \A1;625 \A1;625 \A1;625 A B \A1;450 \A1;450 A B A B \A1;450 \A1;8965 \A1;450 980 350 350 7455 1410 980 350 6430 1410 1940 315 400 315 1850 525 425 200 525 100 100 Sob 23 Sob 31 1/2b \A1;PROY. APOYO DE PUENTE VER DETALLE EN PLANO E-20 \A1;PROY. TOPE LATERAL PARA VIGA V-1 VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA VT-1 C.C.R. J.S.M. L.A.R.C. 0 EMITIDO PARA CONSTRUCCIÓN MAR. 2010 RELACIÓN DE FIERROS Nº ELEMENTO d LONGITUD xPIEZA(mm) Nº DE PIEZAS Nº DE BARRAS x PIEZAS 1" 6,250 41 5850 400 3/4" 6,250 41 5850 400 PESO 1b 1b 41 41 1" 10,615 29 9815 400 3/4" 10,615 29 9815 400 1b+1/3b 1b+1/3b 39 39 3/4" 9,555 44 8855 350 1b+Sob 44 350 1" 9,865 23 8865 1b+Sob 23 1" 10,545 44 59 1" 10,458 24 9458 1b+Sob 24 1" 4,500 38 1/2b 19 3/8" 1,575 67 1/5b 13 3/4" 5,360 50 50 1/2" 10,450 1b+1/4b 3/4" 2,950 50 3/4" 1,650 12 Sob 4500 1910 1300 350 200 575 2600 500 350 750 1850 800 350 RELACIÓN DE FIERROS Nº ELEMENTO d LONGITUD Nº DE PIEZAS Nº DE BARRAS x PIEZAS 400 400 5/8" 11,050 10050 1b+1/3b 12 1" 3,000 12 3000 1/3b 4 4 12 13 15 16 10 11 14 1490.76 826.56 1418.04 786.24 887.04 836.28 2145.24 872.64 690.84 65.52 1008 27.54 TOTAL DE BARRAS TOTAL DE BARRAS d 170.64 145.44 TOTAL DE PESO 1" 227 8253.72 3/4" 5/8" 1/2" 180 3628.80 16 227.52 335 3075.30 TOTAL 65.52 1/2" 725 1/9b 1/2" 2,100 1/2" 1,700 216 1/4b 54 525 225 200 3/4" 8,180 1b 7830 350 1" 3,900 1/2b 3900 1" 9,170 1b+1/2b 17 9.18 495.72 120.96 109.08 327.24 18 19 24 25 26 27 28 29 30 31 32 1/2" 2,300 36 1/3b 12 825 225 200 110.16 1/2" 1,700 36 1/5b 525 225 200 64.26 1/2" 4,750 1b 1850 425 200 55.08 1/2" 3,850 168 1/2b 84 1600 225 200 771.12 1/2" 4,350 108 1/2b 54 495.72 1/2" 2,050 1850 18.36 100 100 (Kg) xPIEZA(mm) PESO (Kg) 3/8" 13 BARRAS DESCRIPCIÓN 187.81 CONCRETO 122.82 ENCOFRADO CANTIDAD UND. m m ESTUDIO DEFINITIVO: "AMPLIACIÓN DEL PUENTE DEL EJERCITO Y ACCESOS" PROVINCIA DE LIMA - LIMA L.H.E. L.H.E. G.L.M. C.C.R. SEPTIEMBRE 2009 : : : : : E-07 ESTRIBO IZQUIERDO (II) INDICADA Fecha Aprobó Dibujó Revisó FECHA DISEÑÓ REVISÓ DIBUJÓ APROBÓ i n g e n i e r o s c i v i l e s S.A.C. A r a n g o C a s a b o n n e G a l l e g o s Q u e s a d a INGENIERIA ESTRUCTURAL ORGANIZACIÓN INTERNACIONAL PARA LAS MIGRACIONES ENTIDAD CONTRATANTE : MUNICIPALIDAD METROPOLITANA DE LIMA DR. LUIS CASTAÑEDA LOSSIO ALCALDE DE LIMA Barriga-Dall' Orto S.A. Ingenieros consultores PROYECTO: PLANO: ESCALA : Rev. Nº LAMINA Nº IOM-OIM emape s.a. DESCRIPCIÓN 5/8" 2,255 12 1/3b 4 56.88 20 22 23 1" 3,680 1/2" 2,565 21 2830 1850 225 200 33 34 1/2" 4,250 4 1600 425 200 36.72 1/2" 1,800 1600 9.18 100 100 35 1/2" 2,950 116 1/3b 39 1150 225 200 358.02 36 1/2" 2,950 198 1/3b 66 1150 225 200 605.88 1b Sob 11 18.36 1/4b 1/5b 500 500 500 500 500 500 1b+1/3b +Sob 17 10050 200 200 1/3b 1" 5,250 4400 500 350 1b 218.16 500 350 \A1;VARIABLE 0 @ 1185 5 \A1;VARIABLE 1250 @ 1950 \A1;1250 \A1;10150 \A1;1000 \A1;6d1" sd1/2"@100 \A1;BASTÓN ADICIONAL EN CARA INTERIOR \A1;6d1" \A1;MURO EXISTENTE \A1;MURO EXISTENTE \A1;8965 \A1;sd1/2"@200 34 \A1;sd1/2"@200 33 \A1;sd1/2"@200 32 \A1;sd1/2"@200 35 19 19 4 \A1;d1"@200 \A1;d3/4"@200 \A1;d3/4"@200 \A1;2200 \A1;6d1" 22 \A1;6d1" 20 \A1;2200 22 20 \A1;d1" sd1/2"@100 \A1;6d1" sd1/2"@100 \A1;1000 \A1;d1"@200 \A1;d3/4"@200 1C \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;d3/4"@200 \A1;LOSA DE APROXIMACIÓN \A1;sd1/2"@100 4' \A1;3000 \A1;d1"@200 \A1;d1"@200 \A1;300 \A1;350 17 18 19 \A1;700 \A1;2000 \A1;NIVEL DE FONDO ZAPATA EXISTENTE APROX. +123.064 \A1;500 \A1;400 SÓLO SE INDICA ACERO ADICIONAL RESTO VER CORTE 1 (PLANO E-6) \A1;625 6 \A1;MURO EXISTENTE \A1;8965 \A1;BASTÓN ADICIONAL EN CARA INTERIOR \A1;sd1/2"@100 36 \A1;6d1" sd1/2"@100 19 \A1;1000 \A1;d1"@200 \A1;d3/4"@200 20 \A1;6d1" sd1/2"@100 4' 4' 4' \A1;625 \A1;625 \A1;625 \A1;625 A B \A1;450 \A1;450 A B A B \A1;450 \A1;8965 \A1;450 980 350 350 7455 1410 980 350 6430 1410 1940 315 400 315 1850 525 425 200 525 100 100 Sob 23 Sob 31 1/2b \A1;PROY. APOYO DE PUENTE VER DETALLE EN PLANO E-20 \A1;PROY. TOPE LATERAL PARA VIGA V-1 VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA VT-1 C.C.R. J.S.M. L.A.R.C. 0 EMITIDO PARA CONSTRUCCIÓN MAR. 2010 \A1;2000 ESTRIBO DERECHO ESCALA 1/25 \A1;11150 \A1;2000 \A1;450 \A1;450 \A1;9250 ELEVACIÓN \A1;500 \A1;7845 \A1;VER d EN CORTE DE ESTRIBO \A1;BASTON ADICIONAL EN CARA INTERIOR \A1;1500 \A1;3000 \A1;600 \A1;1200 \A1;1200 1A \A1;ESTRUCTURA EXISTENTE \A1;d3/4"@200 \A1;6d1" EN CADA CARA \A1;VER d EN CORTE 2 \A1;VER d EN CORTE 2 \A1;8041.59 \A1;2000 A B \A1;6d1" EN CADA CARA 1 \A1;d3/4"@200 \A1;CARA INTERIOR SÓLO SE INDICA ACERO ADICIONAL \A1;400 \A1;d3/4"@200 \A1;LOSA DE APROXIMACIÓN \A1;d3/4"@200 \A1;d3/8"@150 \A1;d3/4"@200 \A1;sd1/2"@100 1' \A1;400 \A1;d1"@200 \A1;2375 \A1;2375 \A1;6000 \A1;350 (TÍPICO) \A1;1500 \A1;3000 \A1;1250 \A1;2000 \A1;d1"@200 \A1;d1"@200 \A1;d1"@300 \A1;d1"@300 \A1;500 \A1;2d1/2" \A1;700 \A1;700 \A1;300 \A1;225 \A1;400 \A1;625 \A1;1325 \A1;1000 \A1;750 \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;LOSA DE APROXIMACIÓN \A1;sd1/2"@100 1' \A1;700 \A1;600 \A1;d3/4"@200 \A1;750 \A1;400 \A1;350 \A1;d1"@300 \A1;d1"@300 \A1;d5/8"@200 CORRIDO EN CADA CARA \A1;350 \A1;3d1"@300 \A1;3d1"@300 \A1;dZAPATA \A1;dZAPATA \A1;400 (TÍPICO) 1A 1A \A1;1000 \A1;700 4 \A1;350 \A1;350 11 13 12 10 \A1;d3/4"@200 4 \A1;d1"@200 14 13 16 ESTUDIO DEFINITIVO: "AMPLIACIÓN DEL PUENTE DEL EJERCITO Y ACCESOS" PROVINCIA DE LIMA - LIMA ESTRIBO DERECHO (I) Fecha Aprobo Dibujo Reviso FECHA i n g e n i e r o s c i v i l e s S.A.C. A r a n g o C a s a b o n n e G a l l e g o s Q u e s a d a ENTIDAD CONTRATANTE : DR. LUIS CASTAÑEDA LOSSIO Barriga-Dall' Orto S.A. Ingenieros consultores Rev. Nº LAMINA Nº emape s.a. DESCRIPCIÓN PARA LAS MIGRACIONES PROYECTO : PLANO : INGENIERIA ESTRUCTURAL : ORGANIZACIÓN INTERNACIONAL MUNICIPALIDAD METROPOLITANA DE LIMA ALCALDE DE LIMA APROBÓ REVISÓ DIBUJÓ DISEÑÓ : : : : : C.C.R. L.H.E. J.S.M. L.H.E. ESCALA : INDICADA RESTO VER CORTE 1 15 15 E-04 SEPTIEMBRE 2009 \A1;2100 \A1;2100 \A1;150 \A1;150 \A1;PROY. APOYO DE PUENTE VER DETALLE EN PLANO E-20 \A1;PROY. TOPE LATERAL PARA VIGA V-1 VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA VT-1 \A1;VIGA VT-1 \A1;NIVEL DE TERRENO NATURAL NOTA: EN CASO DE ENCONTRAR MATERIAL SUELTO O DE RELLENO EN EL NIVEL DE CIMENTACIÓN REEMPLAZAR DICHO MATERIAL POR UN RELLENO DE CONCRETO f'c=100 kg/cm2 + 30% DE PIEGRA GRANDE (6" MAX.) HASTA PENETRAR 200mm EN EL ESTRATO DE TERRENO NATURAL \A1;NIVEL DE TERRENO NATURAL NOTA: EN CASO DE ENCONTRAR MATERIAL SUELTO O DE RELLENO EN EL NIVEL DE CIMENTACIÓN REEMPLAZAR DICHO MATERIAL POR UN RELLENO DE CONCRETO f'c=100 kg/cm2 + 30% DE PIEGRA GRANDE (6" MAX.) HASTA PENETRAR 200mm EN EL ESTRATO DE TERRENO NATURAL C.C.R. J.S.M. L.A.R.C. 0 EMITIDO PARA CONSTRUCCIÓN MAR. 2010 \A1;2000 ESTRIBO DERECHO ESCALA 1/25 \A1;11150 \A1;2000 \A1;450 \A1;450 \A1;9250 ELEVACIÓN \A1;500 \A1;7845 \A1;VER d EN CORTE DE ESTRIBO \A1;BASTON ADICIONAL EN CARA INTERIOR \A1;1500 \A1;3000 \A1;600 \A1;1200 \A1;1200 1A \A1;ESTRUCTURA EXISTENTE \A1;d3/4"@200 \A1;6d1" EN CADA CARA \A1;VER d EN CORTE 2 \A1;VER d EN CORTE 2 \A1;8041.59 \A1;2000 A B \A1;6d1" EN CADA CARA 1 \A1;d3/4"@200 \A1;CARA INTERIOR SÓLO SE INDICA ACERO ADICIONAL \A1;400 \A1;d3/4"@200 \A1;LOSA DE APROXIMACIÓN \A1;d3/4"@200 \A1;d3/8"@150 \A1;d3/4"@200 \A1;sd1/2"@100 1' \A1;400 \A1;d1"@200 \A1;2375 \A1;2375 \A1;6000 \A1;350 (TÍPICO) \A1;1500 \A1;3000 \A1;1250 \A1;2000 \A1;d1"@200 \A1;d1"@200 \A1;d1"@300 \A1;d1"@300 \A1;500 \A1;2d1/2" \A1;700 \A1;700 \A1;300 \A1;225 \A1;400 \A1;625 \A1;1325 \A1;1000 \A1;750 \A1;CARA INTERIOR \A1;CARA EXTERIOR \A1;LOSA DE APROXIMACIÓN \A1;sd1/2"@100 1' \A1;700 \A1;600 \A1;d3/4"@200 \A1;750 \A1;400 \A1;350 \A1;d1"@300 \A1;d1"@300 \A1;d5/8"@200 CORRIDO EN CADA CARA \A1;350 \A1;3d1"@300 \A1;3d1"@300 \A1;dZAPATA \A1;dZAPATA \A1;400 (TÍPICO) 1A 1A \A1;1000 \A1;700 4 \A1;350 \A1;350 11 13 12 10 \A1;d3/4"@200 4 \A1;d1"@200 14 13 16 ESTUDIO DEFINITIVO: "AMPLIACIÓN DEL PUENTE DEL EJERCITO Y ACCESOS" PROVINCIA DE LIMA - LIMA ESTRIBO DERECHO (I) Fecha Aprobo Dibujo Reviso FECHA i n g e n i e r o s c i v i l e s S.A.C. A r a n g o C a s a b o n n e G a l l e g o s Q u e s a d a ENTIDAD CONTRATANTE : DR. LUIS CASTAÑEDA LOSSIO Barriga-Dall' Orto S.A. Ingenieros consultores Rev. Nº LAMINA Nº emape s.a. DESCRIPCIÓN PARA LAS MIGRACIONES PROYECTO : PLANO : INGENIERIA ESTRUCTURAL : ORGANIZACIÓN INTERNACIONAL MUNICIPALIDAD METROPOLITANA DE LIMA ALCALDE DE LIMA APROBÓ REVISÓ DIBUJÓ DISEÑÓ : : : : : C.C.R. L.H.E. J.S.M. L.H.E. ESCALA : INDICADA RESTO VER CORTE 1 15 15 E-04 SEPTIEMBRE 2009 \A1;2100 \A1;2100 \A1;150 \A1;150 \A1;PROY. APOYO DE PUENTE VER DETALLE EN PLANO E-20 \A1;PROY. TOPE LATERAL PARA VIGA V-1 VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA V-1 (BORDE DE TABLERO) VER PLANO E-18 \A1;VIGA VT-1 \A1;VIGA VT-1 \A1;NIVEL DE TERRENO NATURAL NOTA: EN CASO DE ENCONTRAR MATERIAL SUELTO O DE RELLENO EN EL NIVEL DE CIMENTACIÓN REEMPLAZAR DICHO MATERIAL POR UN RELLENO DE CONCRETO f'c=100 kg/cm2 + 30% DE PIEGRA GRANDE (6" MAX.) HASTA PENETRAR 200mm EN EL ESTRATO DE TERRENO NATURAL \A1;NIVEL DE TERRENO NATURAL NOTA: EN CASO DE ENCONTRAR MATERIAL SUELTO O DE RELLENO EN EL NIVEL DE CIMENTACIÓN REEMPLAZAR DICHO MATERIAL POR UN RELLENO DE CONCRETO f'c=100 kg/cm2 + 30% DE PIEGRA GRANDE (6" MAX.) HASTA PENETRAR 200mm EN EL ESTRATO DE TERRENO NATURAL C.C.R. J.S.M. L.A.R.C. 0 EMITIDO PARA CONSTRUCCIÓN MAR. 2010
