Constructive Section DWG Section for AutoCAD

Constructive Section DWG Section for AutoCAD

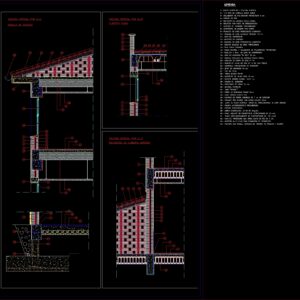

Constructive section facade – Connection with light slab – Forges double joist

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Waterproof coating plastic paint double hollow brick double polyurethane insulation projected cm air chamber double hollow brick masonry plaster with perliescayola paste prefabricated concrete masonry north type woodwork porcelain stoneware slab forged slab compression layer mortar Cement slab tile porcelain stoneware tile porcelain stoneware tile double-layer ceramic tile double-sided polyurethane insulation projected polyurethane insulation compression layer concrete slab cm brick double-hollow brick double gutter zinc-plated gutter No. zinc-plated gutter no. Pre-fabricated concrete masonry concrete wall cm bundle beam guinea fence crawls of each cm skirting board wood guinea mm concrete screed gravel finishing cm filtering material tube safety glass stadip thermal moon mm plated sandstone cm thickness forged type gasteiz Double vigue Ta acoustic sheet board of mineral wool conglomerate prefabricated self-supporting beam oxiasphalic paint oxiasphaltic sheet of polystyrene insulating panel of extruded mm of polypropylene antipunzonamiento fabric of protective layer with arid river ridge of cm mortar for formation of slopes plated with rasilla ceramic in Forged pillars fronts, Vertical by, Of facade, Flat, Bottom cover, legend

Raw text data extracted from CAD file:

1- RASEO HIDRÓFUGO Y PINTURA PLÁSTICA 2- 1/2 ASTA DE LADRILLO HUECO DOBLE 3- AISLAMIENTO DE POLIURETANO PROYECTADO 4 cm 4- CÁMARA DE AIRE 5- MACHETÓN DE LADRILLO HUECO DOBLE 6- ENLUCIDO CON PASTA DE PERLIESCAYOLA 7- ALFEIZAR DE HORMIGÓN PREFABRICADO 8- CARPINTERÍA DE MADERA TIPO NORTE 9- PLAQUETA DE GRES PORCELÁNICO COMPACTO 10- FORJADO DE LOSA ALVEOLAR "DECESA" 30+10 11- CAPA DE COMPRESIÓN 12- MORTERO DE CEMENTO 13- BALDOSA DE GRES PORCELÁNICO COMPACTO 14- RODAPIE BALDOSA DE GRES PORCELÁNICO 15- TEJA CURVA CERÁMICA 16- DOBLE RASTREL + AISLAMIENTO DE POLIURETANO PROYECTADO 17- RASILLÓN + 5cm DE CAPA DE COMPRESIÓN 18- LOSA DE HORMIGÓN "IN SITU" 25 cm 19- TABIQUE CONEJERO DE LADRILLO HUECO DOBLE 20- CANALÓN DE CHAPA DE ZINC Nº 14 21- REMATE DE CHAPA DE ZINC Nº 14 EN DOS PIEZAS 22- ALBARDILLA PREFABRICADA DE HORMIGÓN 23- MURO DE HORMIGÓN 30 cm 24- VIGA DE ATADO 25- TARIMA GUINEA 75x18 26- RASTRELES DE 30x60 CADA 30 cm 27- RODAPIE MADERA GUINEA 12015 mm 28- SOLERA DE HORMIGÓN 29- ENCACHADO DE GRAVA 30 cm 30- MATERIAL FILTRANTE 31- TUBO "POROSIT" 32- VIDRIO DE SEGURIDAD STADIP 8mm 33- LUNA TÉRMICA 6+6+4 mm 34- CHAPADO DE PIEDRA ARENISCA DE 7 cm DE ESPESOR 35- FORJADO TIPO GASTEIZ CON DOBLE VIGUETA 25+5 36- TECHO DE PLACA ACÚSTICA 120x60 DE CONGLOMERADO DE LANA MINERAL 37- VIGUETA AUTORRESISTENTE PREFABRICADA 38- PINTURA OXIASFÁLTICA 39- LÁMINA OXIASFÁLTICA LO-40 DE 4Kg/m2 40- PANEL AISLANTE DE POLIESTIRENO EXTRUSIONADO DE 30 mm 41- TEJIDO ANTIPUNZONAMIENTO DE POLIPROPILENO DE 100 g/m2 42- CAPA DE PROTECCIÓN CON ÁRIDO CANTO DE RÍO DE 5 cm 43- MORTERO M-20 (1:8) PARA FORMACIÓN DE PENDIENTES 44- CHAPADO CON RASILLA CERÁMICA EN FRENTES DE FORJADO Y PILARES 15 16 17 19 \LSECCIÓN VERTICAL POR A-A' \LSECCIÓN VERTICAL POR B-B' \LSECCIÓN VERTICAL POR C-C' \LDETALLE DE FACHADA \LCUBIERTA PLANA \LENCUENTRO DE CUBIERTA INFERIOR 18 33 7 1 2 3 39 5 8 32 22 1 2 1 21 40 36 35 33 37 7 1 2 3 36 10 20 36 10 44 15 16 17 19 LEYENDA 8 39 6 5 4 4 9 39 6 36 10 13 12 11 13 12 11 11 8 37 23 30 24 25 26 28 29 31 1 21 5 4 6 3 2 13 12 11 10 6 41 42 39 9 14 27 14 38 34 39 43 44 44 44

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Glass, Masonry, Plastic, Wood
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, connection, construction details section, constructive, cut construction details, double, DWG, facade, joist, light, section, slab
