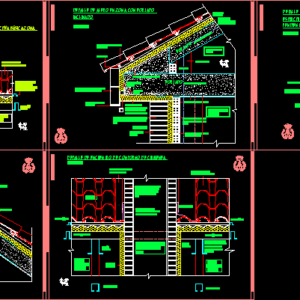

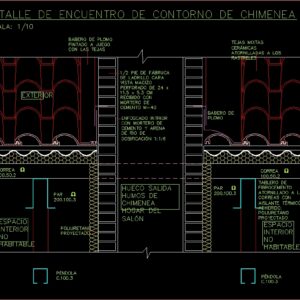

Details inclined roof – Eaves – Ridge and chimney exit

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

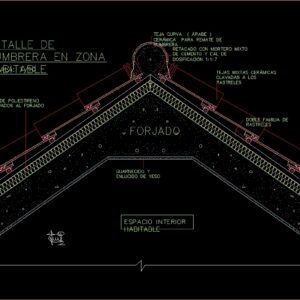

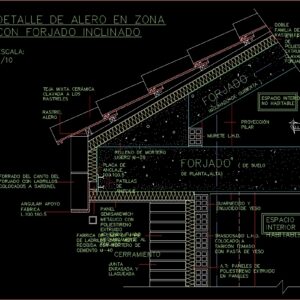

jorge iván castellano marrero technical architect, basic construction section non-habitable zone, section perpendicular to the eaves, section parallel to the eaves, exterior, non-habitable interior space, mixed ceramic tiles bolted to the battens, fibro-cement board with thermal insulation adhered projected polyurethane bolted to the belts., mixed ceramic tiles bolted to the battens, fiber cement board, detail of eaves in area with slanted slab, lined the edge of the slab with bricks placed to sardinel, anchor temples, enclosure, murete lhd, mixed ceramic tile nailed to the battens, at: extruded polystyrene panels nailed to the slab, at: polystyrene panels extruded panels, lhd lining placed on partition taken with plaster paste, plaster trim and plaster, metal semisandwich panel with extruded polystyrene adhered mechanically fixed to the floor, pillar projection, eave rake, double family of strips, flush and grounded joint, interior living space, mixed ceramic tile bolted to the battens, detail of eaves in area with auxiliary structure of formation of slopes, fibrocement board screwed to the belts with at adhered: polyurethane projected, welding by points, anchor pins of the support plate, projected polyurethane, mixed tiles ceramics nailed to the battens, forged, detail of ridge in habitable zone, hollow exit chimney fumes living room, lead bib, lead bib painted to match the tiles, fibrocement board screwed to the belts with thermal insulation adhered: projected polyurethane, chimney outline encounter detail

Raw text data extracted from CAD file:

DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO SECCIÓN CONSTRUCTIVA BÁSICA ZONA NO HABITABLE ESCALA: 1/10 SECCIÓN PERPENDICULAR AL ALERO SECCIÓN PARALELA AL ALERO EXTERIOR ESPACIO INTERIOR NO HABITABLE EXTERIOR ESPACIO INTERIOR NO HABITABLE TEJA MIXTA CERÁMICA ATORNILLADA A LOS RASTRELES PAR W 200.100.3 DE CHAPA PLEGADA GALVANIZADA @ 1,50 M CORREA W 100.50.2 DE CHAPA PLEGADA GALVANIZADA SOLDADA A LOS PARES CADA @ 90 CM RASTRELES W\fCityBlueprint|b0|i0|c2|p2; 30.1 CHAPA PLEGADA GALVANIZADA REMACHADOS AL TABLERO DE FIBROCEMENTO @ ± 35 CM TABLERO DE FIBROCEMENTO CON AISLAMIENTO TÉRMICO ADHERIDO POLIURETANO PROYECTADO ATORNILLADO A LAS CORREAS. CORREA W\fCityBlueprint|b0|i0|c2|p2; 100.50.2 PAR W 200.100.3 TEJAS MIXTAS CERÁMICAS ATORNILLADAS A LOS RASTRELES TABLERO DE FIBROCEMENTO DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO DETALLE DE ALERO EN ZONA CON FORJADO INCLINADO FORRADO DEL CANTO DEL FORJADO CON LADRILLOS COLOCADOS A SARDINEL ANGULAR APOYO FÁBRICA L.100.180.5 PLACA DE ANCLAJE 100.100.5 PATILLAS DE ANCLAJE CERRAMIENTO FORJADO ( DE SUELO DE PLANTA ALTA) FORJADO ( INCLINADO DE CUBIERTA ) RELLENO DE MORTERO LIGERO M-20 MURETE L.H.D. TEJA MIXTA CERÁMICA CLAVADA A LOS RASTRELES A.T: PANELES DE POLIESTIRENO EXTRUIDO CLAVADOS AL FORJADO FABRICA DE L.M.P DE 1 PIE DE LADRILLO CARA VISTA RECIBIDA CON MORTERO DE CEMENTO M-40 A.T: PANELES DE POLIESTIRENO EXTRUIDO EN PANELES TRASDOSADO L.H.D. COLOCADO A TABICÓN TOMADO CON PASTA DE YESO GUARNECIDO Y ENLUCIDO DE YESO PANEL SEMISANDWICH METÁLICO CON POLIESTIRENO EXTRUIDO ADHERIDO FIJADO MECANICAMENTE AL FORJADO PROYECCIÓN PILAR RASTREL ALERO DOBLE FAMILIA DE RASTRELES JUNTA ENRASADA Y LLAGUEADA ESPACIO INTERIOR HABITABLE ESPACIO INTERIOR NO HABITABLE ESCALA: 1/10 DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO GUARNECIDO Y ENLUCIDO DE YESO TRASDOSADO L.H.D. COLOCADO A TABICÓN TOMADO CON PASTA DE YESO A.T: PANELES DE POLIESTIRENO EXTRUIDO EN PANELES FORJADO ( DE SUELO DE PLANTA ALTA) RASTREL ALERO TEJA MIXTA CERÁMICA ATORNILLADA A LOS RASTRELES ANGULAR APOYO FÁBRICA L.100.180.5 FORRADO DEL CANTO DEL FORJADO CON LADRILLOS COLOCADOS A SARDINEL PANEL SEMISANDWICH METÁLICO CON POLIESTIRENO EXTRUIDO ADHERIDO FIJADO MECANICAMENTE AL FORJADO FABRICA DE L.M.P DE 1 PIE DE LADRILLO CARA VISTA RECIBIDA CON MORTERO DE CEMENTO M-40 CERRAMIENTO JUNTA ENRASADA Y LLAGUEADA PLACA DE ANCLAJE 100.100.5 PATILLAS DE ANCLAJE DETALLE DE ALERO EN ZONA CON ESTRUCTURA AUXILIAR DE FORMACIÓN DE PENDIENTES ESCALA: 1/10 ESPACIO INTERIOR HABITABLE ESPACIO INTERIOR NO HABITABLE PAR W 200.3 TIRANTE W 100.3 CORREA W 100.2 TABLERO DE FIBROCEMENTO ATORNILLADO A LAS CORREAS CON A.T ADHERIDO: POLIURETANO PROYECTADO RASTREL W 30.1 SOLDADURA POR PUNTOS PLACA DE APOYO DEL TABIQUE ENTRAMADO 240.150.5 PATILLAS DE ANCLAJE DE LA PLACA DE APOYO POLIURETANO PROYECTADO  50.5 DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO TEJA CURVA ( ÁRABE ) CERÁMICA PARA REMATE DE CUMBRERA RETACADO CON MORTERO MIXTO DE CEMENTO Y CAL DE DOSIFICACIÓN 1:1:7 TEJAS MIXTAS CERÁMICAS CLAVADAS A LOS RASTRELES ESPACIO INTERIOR HABITABLE GUARNECIDO Y ENLUCIDO DE YESO A.T: PANELES DE POLIESTIRENO EXTRUIDO CLAVADOS AL FORJADO FORJADO DOBLE FAMILIA DE RASTRELES DETALLE DE CUMBRERA EN ZONA HABITABLE ESCALA: 1/10 DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO DETALLES DE CONSTRUCCIÓN III (349) george&m@rrero JORGE IVÁN CASTELLANO MARRERO ARQUITECTO TÉCNICO HUECO SALIDA HUMOS DE CHIMENEA HOGAR DEL SALÓN 1/2 PIE DE FÁBRUCA DE LADRILLO CARA VISTA MACIZO PERFORADO DE 24 x 11.5 x 5.3 CM RECIBIDO CON MORTERO DE CEMENTO M-40 ENFOSCADO INTRIOR CON MORTERO DE CEMENTO Y ARENA DE RIO DE DOSIFICACIÓN 1:1:6 BABERO DE PLOMO BABERO DE PLOMO PINTADO A JUEGO CON LAS TEJAS EXTERIOR PÉNDOLA C.100.3 CORREA W 100.50.2 PAR W 200.100.3 PÉNDOLA C.100.3 PAR W 200.100.3 CORREA W 100.50.2 RASTREL W\fCityBlueprint|b0|i0|c2|p2; 30.1 RASTREL W\fCityBlueprint|b0|i0|c2|p2; 30.1 ESPACIO INTERIOR NO HABITABLE POLIURETANO PROYECTADO ESPACIO INTERIOR NO HABITABLE TEJAS MIXTAS CERÁMICAS ATORNILLADAS A LOS RASTRELES TABLERO DE FIBROCEMENTO ATORNILLADO A LAS CORREAS CON AISLANTE TÉRMICO ADHERIDO: POLIURETANO PROYECTADO DETALLE DE ENCUENTRO DE CONTORNO DE CHIMENEA ESCALA: 1/10

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Other
Measurement Units	Metric
