Details Tunnel Extractor DWG Detail for AutoCAD

Details Tunnel Extractor DWG Detail for AutoCAD

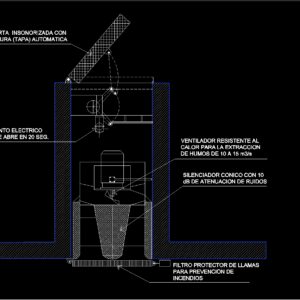

Parts of a chimney extractor or a tunnel for ventilation

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

north, key, Location, Aguirre rodriguez jose manuel, drawing, date, Quotas, scale, flat, Type of plane:, location, Areas table, orientation:, Realization, logo:, Priv, Anastacio bustamante, Guadalupe victoria, Av manuel avila camacho, rooms, California, San Luis Potosi, Wonders, Juan Torres, Dguez, Puebla, Jalisco, progress, Wonders, Priv juarez, From juarez, Ursulo galvan, Benito Juarez, Also will, Jose azueta, Jesus carranza, Betancourt, Manlio fabio altamirano, revolution, Red, Park, Juarez, Zilli, Balderas, Cjon, pegbox, passage, revolution, And, Soundproof cover with automatic opening, Electric drive that opens in sec., Heat-resistant fan for extracting fumes from, Conical muffler with noise attenuation db, Flame protection filter for fire prevention, Specifications All parts of this stainless steel equipment withstand high gas temperatures of at least a period of minutes. All exposed electrical parts are protected with calcium silicate plate coatings with mineral fiber mats coated with stainless steel sheets. The special motor is installed in the fan cavity protected against heat. The fan operation is monitored by a pressure difference switch. It automatically closes the cover in case the fan fails to prevent the recirculation of the smoke between cavities when these operate simultaneously in parallel. The conical silencer of the hatch reduces the transmission of traffic noise from the surrounding tunnel in about db. The cover can support a total weight of kg., Ventilation detail

Raw text data extracted from CAD file:

NORTE CLAVE UBICACION AGUIRRE RODRIGUEZ JOSE MANUEL DIBUJO : FECHA COTAS: ESCALA PLANO TIPO DE PLANO: LOCALIZACION : TABLA DE AREAS ORIENTACION: REALIZO: LOGO: S/N PRIV 099-7 ANASTACIO BUSTAMANTE GUADALUPE VICTORIA AV MANUEL AVILA CAMACHO C SALAS CALIFORNIA SAN LUIS POTOSI MARAVILLAS JUAN J TORRES B DGUEZ PUEBLA JALISCO PROGRESO MARAVILLAS PRIV JUAREZ 6a DE JUAREZ URSULO GALVAN BENITO JUAREZ TAMBORRELL JOSE AZUETA JESUS CARRANZA BETANCOURT MANLIO FABIO ALTAMIRANO REVOLUCION ROJAS PARQUE JUAREZ J ZILLI BALDERAS CJON CLAVIJERO PASAJE REVOLUCION AND S/N CUBIERTA INSONORIZADA CON APERTURA (TAPA) AUTOMATICA ACCIONAMIENTO ELECTRICO DE TAPA, QUE ABRE EN 20 SEG. VENTILADOR RESISTENTE AL CALOR PARA LA EXTRACCION DE HUMOS DE 10 A 15 m3/s SILENCIADOR CONICO CON 10 dB DE ATENUACION DE RUIDOS FILTRO PROTECTOR DE LLAMAS PARA PREVENCION DE INCENDIOS ESPECIFICACIONES : TODAS LAS PARTES DE ESTE EQUIPO SON DE ACERO INOXIDABLE Y SOPORTAN ELEVADAS TEMPERATURAS DE GASES DE COMO MINIMO 400ºC A 600ºC DURANTE UN PERIODO DE TIEMPO DE 60 A 120 MINUTOS. TODAS LAS PARTES ELECTRICAS EXPUESTAS AL CALOR, ESTAN PROTEGIDAS CON REVESTIMIENTOS DE PLACAS DE SILICATO DE CALCIO O CON ESTERAS DE FIBRA MINERAL Y REVESTIMIENTOS DE CHAPAS DE ACERO INOXIDABLE. EL MOTOR ESPECIAL ESTA INSTALADO EN LA CAVIDAD DEL VENTILADOR PROTEGIDO CONTRA EL CALOR. EL FUNCIONAMIENTO DEL VENTILADOR ESTA SUPERVISADO POR UN CONMUTADOR DE DIFERENCIA DE PRESION. ESTE CIERRA AUTOMATICAMENTE LA CUBIETA EN CASO DE QUE EL VENTILADOR FALLARA A FIN DE EVITAR LA RECIRCULACION DE LOS HUMOS ENTRE CAVIDADES VECINAS, CUANDO ESTAS FUNCIONAN AL MISMO TIEMPO EN PARALELO. EL SILENCIADOR CONICO DE LA ESCOTILLA REDUCE LA TRANSMISION DE RUIDOS DE LA CIRCULACION PROVENIENTES DEL TUNEL A LOS ALREDEDORES EN UNOS 30 A 50 dB. LA CUBIETA PUEDE SOPORTAR UN PESO TOTAL DE 250 KG. DETALLE DE VENTILACION I-02

Language	Spanish
Drawing Type	Detail
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials	Steel
Measurement Units
Footprint Area
Building Features	Car Parking Lot, Garden / Park
Tags	autocad, chimney, DETAIL, details, DWG, einrichtungen, extractor, facilities, gas, gesundheit, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, parts, provision, tunnel, ventilation, wasser bestimmung, water
