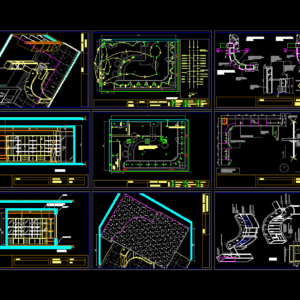

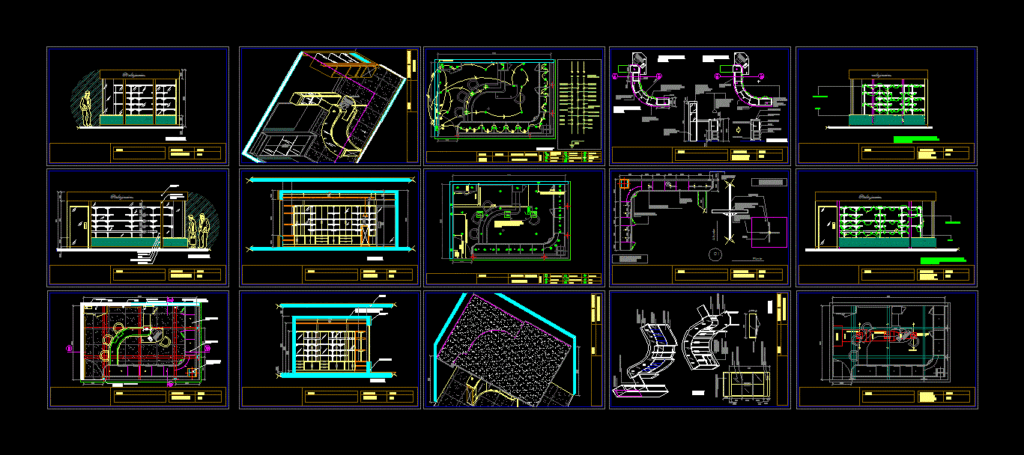

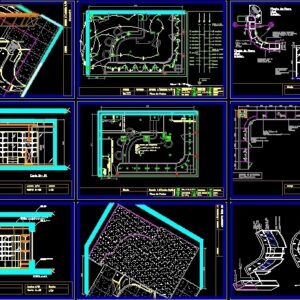

Schematic of a project of watches, which shows a plant architectural facade detail isometric perspective used shelf environments drawings of electrical installations

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

transformer, conditioning, air duct, neutral, reserve, scale:, floor plan, drawing :, electric circuit in the side facade display cabinet, note: the main wiring will be lowered through the aluminum tubular profiles that support the shelves , electrical circuit in the main façade, exhibition furniture, watchmaking, watchmaking, cover to hide transformer, dresser, mirror sheet, bar, walnut base, aluminum base, computer table, aluminum tubular, lower storage drawers. upper sliding doors, sliding doors, specifications display cabinet, wood covered, rectangular section, exhibition detail, plant, elevation, thread, perforated aluminum sheets, subject to the profile, fastening detail of wooden shelves, bar, drawer, orthogonal wooden doors, but keeping the curved design line with mirrors on the inside faces, bar with wooden base in lower level, curved shape, wooden furniture safe lower level with access on the back, aluminum base, drawers, mirror, sliding door, tubular aluminum, suspended glass, calculations, arq. mari c. villamediana, point plan, legend, spot lights, portholes, automatic door control, telephone, switche, brekera, outlet, bar cut., lower level bar plant., upper level bar plant., wood , lined with sheets, air vents acond., slab cc, wood sheets, light box, metal tubular, transparent glass, frame, glass with frosted finish, aluminum base, relocate door, proposed profile, metal profile covered in sheets of wood, side facade, main facade, side facade, showcase, glass column, metal structure, wood furniture, axonometric, overhead lighting by three ceiling lamps perpendicular to the metal profiles that hold the glass sheet, ceiling lamps, pendants , entambrated to fix, illumination

Raw text data extracted from CAD file:

2.0 5 0.533333333333303 0.5333333333334167 0.533333333333303 5 5 Madera de Nogal Lámina e=1.5cms. Vidrio claro e=4mm. Entrepaño de vidrio e=6mm. Zócalo de Aluminio 10 cms. 0,53 0,53 2,00 0,10 0,53 0,20 0,10 5,64 2,45 0,30 0,20 0,39 0,20 0,20 0,05 1,15 1,10 0,35 0,30 0,27 0,23 0,23 0,27 0,32 0,45 2,32 2,00 5,64 0,45 2,85 1,85 1,15 0,45 0,45 2,10 0,10 0,10 0,45 2,85 0,45 2,85 5,64 2,85 2,32 0,22 3,71 0,95 0,60 0,30 0,295 0,18 0,20 0,39 0,79 0,44 0,79 0,44 1,10 0,60 1,20 0,60 0,59 0,60 0,55 1,10 0,10 2,00 0,05 0,44 0,10 0,05 R1,25 0,43 0,02 0,35 0,65 0,45 0,22 0,10 0,95 3,71 2,52 1,45 1,20 0,95 0,10 3,71 0,40 0,45 1,80 0,60 0,30 1,20 0,35 0,40 0,05 0,04 0,04 0,04 0,04 Transformador Acondicionado Ducteria de Aire T/especial 1 NEUTRO # 8 TH 3 FAS # 6 TH F3 F2 F1 Neutro Luces de 30 amp. Luces de 20 amp. Luces de 20 amp. Reserva Reserva Reserva 20 amp. Lux. 20 amp. Lux. 20 amp. Lux. 20 amp. Lux. 20 amp. Lux. Reserva Reserva Reserva 30 amp. Lux. 20 amp. Lux. 20 amp. Lux. 20 amp. Lux. 20 amp. Lux. 20 amp. Lux. 20 amp. Lux. R.R 24" x 8" DIF 12" x 12" 3V. 12" x 8" DIF 12" x 12" 2V. 19" x 8" DIF 12" x 12" 2V. 25" x 8" Fan-Coil 3T 0,95 3,71 5,64 0,40 1/25 Escala: Lamina 15/15 Plano de Planta Dibujo: Circuito Eléctrico en fachada Lateral Mueble de Exhibición Nota: El cableado peincipal será bajado a través de los perfiles tubulares de aluminio que sostienen los entrepaños TH # 14 G pox 50 Wts. 110 V. TH # 14 G pox 50 Wts. 110 V. Nota: El cableado peincipal será bajado a través de los perfiles tubulares de aluminio que sostienen los entrepaños Circuito Eléctrico en fachada principal Mueble de Exhibición Relojeria Lamina 14/15 Dibujo: 1/25 Escala: Escala: 1/25 Dibujo: Lamina 13/15 relojeria Nota: ac = 3tn = 7.5 amp. 220 v. Transformador Seco Relación 440-220 a 120-240 V. Cable #6 TTU. #6 THW. C7 Remate para ocultar transformador 5 Aparador. Lámina de espejo 5 5 Barra . Lamina:10/15 Escala: 1/25 Detalle Barra/Aparador Dibujo: Base Madera Nogal Zocalo de Aluminio Paneles de vidrio claro e=4mm. Tubulares de aluminio d=5cm. Vidrio Claro e=8mm. (Suspendido) Panel de acceso e=5cm. Mesa para computadora Tubulares de aluminio Puertas en madera de nogal batientes (espejo interno) Gavetas para almacenaje inferiores. puertas correderas superiores Puertas correderas Lámina de espejo Separación de 5cms. entre la vidriera y el mueble. Mueble de Exhibición Especificaciones Toma de 220 v. H: 35 cms. 1.00m. De sección rectangular 3" x 1 y 1/2 " Recubierto en madera de seccion rectangular 5 Escala: 1/25 Dibujo: Corte B-B´ Lamina 5/15 Corte B- B´ 5 5 5 5 5 5 5 5 5 5 5 5 5 5 Lamina 11/15 Detalle Exhibición Dibujo: 1/25 Escala: Planta Alzado Rosca Láminas de aluminio perforadas, sujetas al perfil Lámina de madera e=4mm. Perfil D=1" Detalle de Sujeción de Entrepaños de madera Láminas de vidrio claro e=4mm. y puertas batientes mismo material Perfiles Tubulares de aluminio para sujeción de vidrio D=1" Puertas de Vidrio claro e=4mm. tipo corredizas D1 D1 Barra 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 tubulares de aluminio para sujeción de vidrio (cinco en total) Detalle de barra/ Especificaciones e=4mm. 2 laminas de vidrio e=4mm. 2 laminas de vidrio Modulo interno con 3 laminas de vidrio en la cara principal,bordes externos de 2 cms. (madera) Gaveta Puertas de madera ortogonales, pero manteniendo la linea de diseño curvo con espejos en la caras interiores Gaveta Barra de con base de madera en nivel inferior, forma curva Vitrina de Exhibición vidrio claro de 4mm. con entrepaños de madera y lámina de espejo en la cara de fondo 5 Mueble en madera Caja fuerte nivel inferior con acceso por cara posterior Zócalo aluminio Entrepaño vidrio e=4mm. Gavetas Entrepaño e=2cms. Espejo Puerta Corrediza Tubular de Aluminio Vidrio suspendido THW 10 C6 Toma de 220v. C4 C5 Tomacorriente de 110v. H:35 cms. C3 s. C2 0.45m. s. C1 Calculos Arq. Mari C. Villamediana 5 5 5 Lamina 9/15 Dibujo: Escala: 1/25 Plano de Puntos s. Leyenda Luces tipo Spot Ojos de Buey Toma de 110v. Control puerta autom. Telefono Switche Brekera Tomacorriente Corte de Barra. Planta de Barra nivel inferior. Planta de Barra nivel superior. Planta de Barra nivel inferior. 5 5 5 5 5 5 5 A´ A A A´ 5 5 5 5 5 5 5 Lamina 12/15 Dibujo: 1/25 Escala: de madera Forrados con Láminas 5 0.10 Tomacorriente Brekera 0.40 m. Brekera Switche Telefono Control puerta autom. Toma de 110v. Ojos de Buey Luces tipo Spot Salidas de Aire Acond. *tomacorriente de 110v. h. 35 cms. 1.35 m. *pto. de 110v. para computadora h.piso. *pto. para telefono/conexión internet h. piso *pto. para aprertura eletrica de puerta h: 60 cms. 3.80 m. Leyenda Switche (Interruptor) 1.15m. s. Perfiles tubulares(Sujeción Cielo raso) Perfiles Tubulares (Sujeción de Cielo raso) 5 Plano de Puntos Escala: 1/25 Dibujo: Lamina 8/15 5 5 5 5 Axonometria (Cielo Raso) Lamina: 7/15 Escala: 1/25 Dibujo: 5 Losa C.C. 5 Láminas de Madera Caja de Luces 5 Relojeria 5 Tubulares metálicos Caja de Luces Claro e=8mm. Vidrio Transparente Marco Vidrio con acabado esmerilado Zócalo Aluminio 5 5 5 5 Reubicar Puerta Perfil Propuesto Perfil Metálico Forrado en láminas de Madera Base(Caja Fuerte) Empotrada Escala: 1/25 Dibujo: Corte A-A´ Lamina 4/15 Lamina 3/15 Fachada lateral Dibujo: 1/25 Escala: Escala: 1/25 Dibujo: Fachada principal Lamina 2/15 Fachada principal B´ B 5 5 5 A´ A Corte A.A´ 5 5 5 5 Fachada Lateral Relojeria 5 5 5 5 5 5 Vitrina Espejo Columna de Cristal Estructura Metalica Muebles en madera Dibujo: Plano de Planta Lamina 1/15 Escala: 1/25 Dibujo: Escala: 1/25 Lamina: 6/15 Axonometria Iluminaciòn cenital mediante tres lamparas de techo perpendiculares a los perfiles metálicos que sostienen la lámina de vidrio lamparas de techo Colgantes 5 5 5 5 5 5 Entamboradas para fijar iluminaciòn
