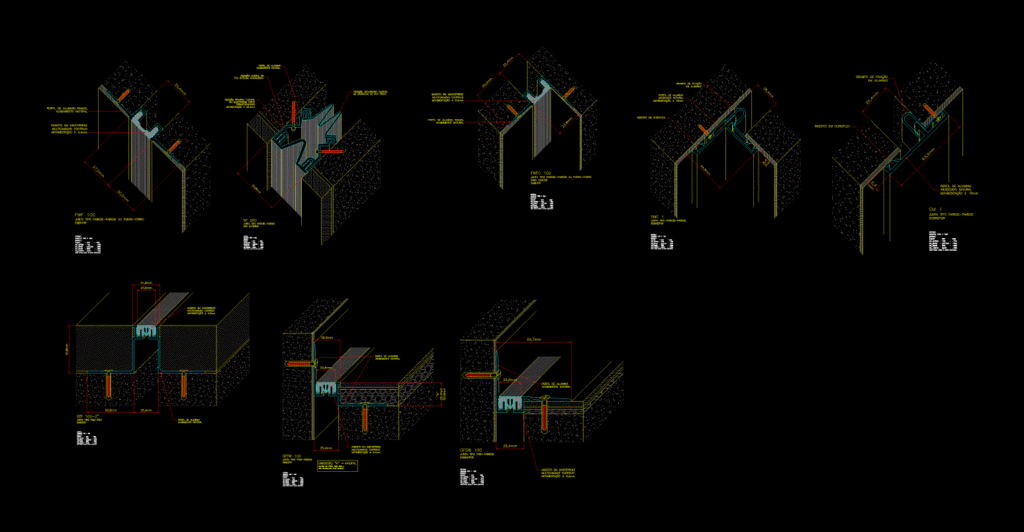

Expansion Joints DWG Detail for AutoCAD

Expansion Joints DWG Detail for AutoCAD

Walls and floors – Details – dimensions – axonometric

Drawing labels, details, and other text information extracted from the CAD file (Translated from Portuguese):

fwf joint type or embed, aluminum profile natural finish, Inserted in Santoprene Multi-layer Continuous Drive, notes: feather scale: layer color esp red yellow cyan obs: these notes will be printed, sf joint type external use, notes: feather scale: layer color esp red yellow cyan obs: these notes will be printed, lateral seal on self-adhesive butyl tape, flexible primary seal in santoprene black thermoformed drive, flexible secondary rubber black pvc seal, aluminum profile natural finish, Inserted in Santoprene Multi-layer Continuous Drive, aluminum profile natural finish, fwfc joint type or for embedded corners, notes: feather scale: layer color esp red yellow cyan obs: these notes will be printed, smc joint type overlapping, notes: feather scale: layer color esp red yellow cyan obs: these notes will be printed, aluminum clamp clamp, hardflex insert, aluminum anodized aluminum profile, sm type overlap, notes: feather scale: layer color esp red yellow cyan obs: these notes will be printed, aluminum clamp clamp, hardflex insert, aluminum anodized aluminum profile, gtf gasket type, notes: feather scale: layer color esp red yellow cyan obs: these notes will be printed, Inserted in Santoprene Multi-layer Continuous Drive, aluminum profile natural finish, gftw type gasket, notes: feather scale: layer color esp red yellow cyan obs: these notes will be printed, Inserted in Santoprene Multi-layer Continuous Drive, aluminum profile natural finish, size of the tread profile to be selected by the, gfsw type overlap, notes: feather scale: layer color esp red yellow cyan obs: these notes will be printed, Inserted in Santoprene Multi-layer Continuous Drive, aluminum profile natural finish

Raw text data extracted from CAD file:

27,0mm 30,0mm 25,4mm 27,0mm 30,0mm 25,4mm FWF 100 JUNTA TIPO PAREDE-PAREDE OU FORRO-FORRO EMBUTIR PERFIL DE ALUMÍNIO RAIADO, ACABAMENTO NATURAL INSERTO EM SANTOPRENE MULTICAMADAS CONTÍNUO MOVIMENTAÇÃO ± 6,4mm notas: escala 1UN = 1mm penas: layer - cor - esp cs_cotas - red - .1mm cs_dets - yellow - .2mm cs_hach - 252 - .2mm cs_junta - cyan - .4mm obs: estas notas ñ serão impressas 50,8mm 50,8mm SF 200 JUNTA TIPO PAREDE-PAREDE USO EXTERNO notas: escala 1UN = 1mm penas: layer - cor - esp cs_cotas - red - .1mm cs_dets - yellow - .2mm cs_hach - 252 - .2mm cs_junta - cyan - .4mm obs: estas notas ñ serão impressas VEDAÇÃO LATERAL EM FITA BUTILICA AUTOADESIVA VEDAÇÃO PRIMÁRIA FLEXÍVEL EM SANTOPRENE PRETO TERMOFORMATADO MOVIMENTAÇÃO ± 25,4mm VEDAÇÃO SECUNDÁRIA FLEXÍVEL EM BORRACHA DE PVC PRETO PERFIL DE ALUMÍNIO ACABAMENTO NATURAL 25,4mm 23,8mm 30,0mm 25,4mm 23,8mm 30,0mm INSERTO EM SANTOPRENE MULTICAMADAS CONTÍNUO MOVIMENTAÇÃO ± 6,4mm PERFIL DE ALUMÍNIO RAIADO, ACABAMENTO NATURAL FWFC 100 JUNTA TIPO PAREDE-PAREDE OU FORRO-FORRO PARA CANTOS EMBUTIR notas: escala 1UN = 1mm penas: layer - cor - esp cs_cotas - red - .1mm cs_dets - yellow - .2mm cs_hach - 252 - .2mm cs_junta - cyan - .4mm obs: estas notas ñ serão impressas 6,4 mm 44,5mm 25,4mm 6,4 mm 44,5mm 25,4mm SMC 1 JUNTA TIPO PAREDE-PAREDE SOBREPOR notas: escala 1UN = 1mm penas: layer - cor - esp cs_cotas - red - .1mm cs_dets - yellow - .2mm cs_hach - 252 - .2mm cs_junta - cyan - .4mm obs: estas notas ñ serão impressas GRAMPO DE FIXAÇÃO EM ALUMÍNIO INSERTO EM DUROFLEX PERFIL DE ALUMÍNIO ANODIZADO NATURAL MOVIMENTAÇÃO ± 16mm 6,4 mm 63,5mm 25,4mm 6,4 mm 63,5mm 25,4mm SM 1 JUNTA TIPO PAREDE-PAREDE SOBREPOR notas: escala 1UN = 1mm penas: layer - cor - esp cs_cotas - red - .1mm cs_dets - yellow - .2mm cs_hach - 252 - .2mm cs_junta - cyan - .4mm obs: estas notas ñ serão impressas GRAMPO DE FIXAÇÃO EM ALUMÍNIO INSERTO EM DUROFLEX PERFIL DE ALUMÍNIO ANODIZADO NATURAL MOVIMENTAÇÃO ± 16mm 20,6mm 31,8mm 50,8mm 50,8mm 25,4mm 20,6mm 31,8mm 50,8mm 50,8mm 25,4mm GTF 100-2" JUNTA TIPO PISO-PISO EMBUTIR notas: escala 1UN = 1mm penas: layer - cor - esp cs_cotas - red - .1mm cs_dets - yellow - .2mm cs_hach - 252 - .2mm cs_junta - cyan - .4mm obs: estas notas ñ serão impressas INSERTO EM SANTOPRENE MULTICAMADAS CONTÍNUO MOVIMENTAÇÃO ± 6,0mm PERFIL DE ALUMÍNIO ACABAMENTO NATURAL 20,6mm 28,6mm "H" 25,4mm 50,8mm 25,4mm 20,6mm 28,6mm "H" 25,4mm 50,8mm 25,4mm GFTW 100 JUNTA TIPO PISO-PAREDE EMBUTIR notas: escala 1UN = 1mm penas: layer - cor - esp cs_cotas - red - .1mm cs_dets - yellow - .2mm cs_hach - 252 - .2mm cs_junta - cyan - .4mm obs: estas notas ñ serão impressas INSERTO EM SANTOPRENE MULTICAMADAS CONTÍNUO MOVIMENTAÇÃO ± 6,0mm PERFIL DE ALUMÍNIO ACABAMENTO NATURAL 25,4mm DIMENSÃO "H" = (ALTURA DO PERFIL PARA PISO A SER SELECIONADA PELO CLIENTE) 20,6mm 66,7mm 25,4mm 20,6mm 66,7mm 25,4mm GFSW 100 JUNTA TIPO PISO-PAREDE SOBREPOR notas: escala 1UN = 1mm penas: layer - cor - esp cs_cotas - red - .1mm cs_dets - yellow - .2mm cs_hach - 252 - .2mm cs_junta - cyan - .4mm obs: estas notas ñ serão impressas INSERTO EM SANTOPRENE MULTICAMADAS CONTÍNUO MOVIMENTAÇÃO ± 6,0mm PERFIL DE ALUMÍNIO ACABAMENTO NATURAL

Language	Portuguese
Drawing Type	Detail
Category	Construction Details & Systems

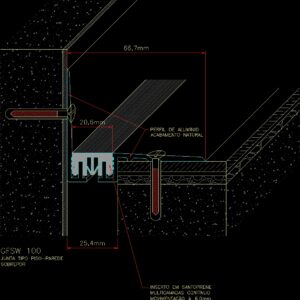

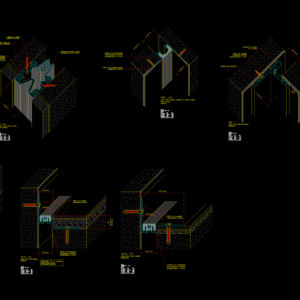

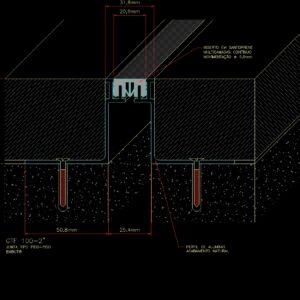

Additional Screenshots
File Type	dwg
Materials	Aluminum
Measurement Units
Footprint Area
Building Features
Tags	assoalho, autocad, axonometric, deck, DETAIL, details, dimensions, DWG, expansion, fliese, fließestrich, floating floor, floor, flooring, floors, fußboden, holzfußboden, joints, piso, plancher, plancher flottant, tile, walls
