Graphic Description Cover System DWG Detail for AutoCAD

Graphic Description Cover System DWG Detail for AutoCAD

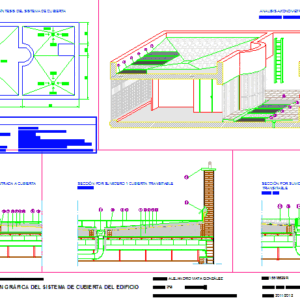

GRAPHIC DESCRIPTION COVER SYSTEM UNIFAMILY HOUSING FORMED BY : -GENERAL DESCRIPTION SYNTHESIS OF THE COVER SYSTEM. – AXONOMETRIC ANALYSIS COVER SYSTEM SPLITTING IN WHICH IDENTIFIE EACH LAYER OF THIS. -DETAIL DOOR MEETING – TRANSITABLE COVER . -DETAIL TRANSITABLE COVER SINK AND BIB. – DETAIL NO TRANSITABLE COVER SINK .

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

graphic explanation of the building roof system, graphic expression of building technology, student: alejandro mata gonzález, course: subgroup:, esc. tec. Superior building engineering of Granada, dni:, tutor: jose antonio mendez serrano, course:, vapor barrier formation of pte with cellular concrete waterproofing sheet favor slope mm thermal insulation layer cm layer of protection mortar cm geotextile sheet gravel layer with an average thickness of cm ld tabicon teacher for pte formation, system plot wooden slats props in plot woodworking floating flooring zabaleta of protection of edge taken with mortar symphonic bowl of pieces: siphon cover grid downpipe of cover water of pvc prefabricated concrete flashing for cover peto, axonometric analysis of the roof system, general description of the synthesis of the cover system, scale, section by covered access door, scale, section by covered sump not passable, scale, legend, Section by sump cover mountable, scale, cavalier perspective

Raw text data extracted from CAD file:

7,7 5,6 4,3 1,2 2,2 60° 3 12 11 2 1 4 5 9 8 10 16 3 2 1 4 5 9 10 8 14 16 13 8 10 3 2 1 4 5 14 EXPLICACIÓN GRÁFICA DEL SISTEMA DE CUBIERTA DEL EDIFICIO EXPRESIÓN GRÁFICA DE LA TECNOLOGÍA DE EDIFICACIÓN ALUMNO: ALEJANDRO MATA GONZÁLEZ CURSO: 2ºB SUBGRUPO: 1 ESC. TEC. SUPERIOR INGENIERÍA DE EDIFICACIÓN DE GRANADA DNI: 15516629R TUTOR: JOSE ANTONIO MENDEZ SERRANO CURSO: 2011/2012 01 1. Barrera de vapor 2. Formación de PTE con hormigón celular 3. Lámina impermeabilizante a favor pendiente 3 mm 4. Capa aislante térmico 4 cm 5. Capa de mortero de protección 2 cm 6. Lámina de geotextil 7. Capa de grava con un espesor medio de 10 cm 8. Maestra de tabicón LD para formación de PTE 9. Sistema PLOT 10. Láminas de madera apoyas en PLOT 11. Carpintería 12. Tarima flotante 13. Zabaleta de protección de borde tomado con mortero 14. Cazoleta sinfónica de 3 piezas: cazoleta, sifón y tapa rejilla 15. Bajante de aguas de cubierta de PVC 16. Vierteaguas prefabricado de hormigón para peto de cubierta ANALISIS AXONOMÉTRICO DEL SISTEMA DE CUBIERTA DESCRIPCIÓN GENERAL DE SÍNTESIS DEL SISTEMA DE CUBIERTA Escala 1:75 SECCIÓN POR PUERTA DE ENTRADA A CUBIERTA TRANSITABLE Escala 1:15 SECCIÓN POR SUMIDERO 3 CUBIERTA NO TRANSITABLE Escala 1:15 LEYENDA SECCIÓN POR SUMIDERO 1 CUBIERTA TRANSITABLE Escala 1:15 4,7% 4,7 % 4,7 % 3,9 % 3,7 % 3,9 % 3,0 % 4,6 % 3,3 % 3,6 % 3,9 % 4,9 % 5 5 5 5 5 5 1 2 3 4 6 7 1 2 3 4 5 9 1 2 3 PERSPECTIVA CABALLERA

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Wood
Measurement Units
Footprint Area
Building Features
Tags	autocad, barn, cover, dach, description, DETAIL, DWG, formed, general, graphic, hangar, Housing, lagerschuppen, roof, shed, structure, synthesis, system, terrasse, toit, unifamily
