Health Post Cochabamba DWG Full Project for AutoCAD

Health Post Cochabamba DWG Full Project for AutoCAD

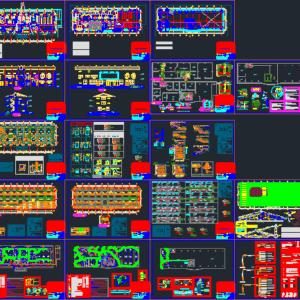

is a health post with 3 floors, has 5 levels of architecture, which is the distribution of each floor as well as cuts and elevations. It also has 7 planes of structures, where we find foundations; lightened; details, stairs, etc.. and all with their respective details. also has the details of their marriages trusses, and fasteners. has 4 planes and electronics, where you will find all the facilities on each floor and also the project line diagram. and 2 planes over sanitary facilities, where you can appreciate the drainage and water supply. In total 18 planes where the entire project will be developed.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

frame of foundation beams, type, width, length, height, armor, var., column table, quantity, see detail, windows, alfeizer, units, doors, description, paneled, counterplate, counterplate, shoes, direction x, address and, first floor, second floor, kwh, connection detail landed socket, tube pvc-p, elements trusses, element, wood, length, screw, metal knots, knot, material, thickness, bolts, weight, pl. lac., support, general specifications of fillet welding, angle, welding length, placement of the weld, the maximum thickness of the cord that can be deposited in a single step depends on the position of the weld and should not be greater that:, admissible force and resistance of the weld, the admissible resistance t will be equal to:, where:, face of fusion, thickness, paint, supplied, heat, speed, volts, voltage, current, amperes, mm., electrode, fcaw, gmaw, process, technical welding specifications and paint thicknesses, aws, smaw, welding, foundations, overlays:, technical specifications, concrete:, concrete, concrete overlap, cyclopean, in general, reinforcement:, masonry:, beams, coatings :, columns, terrain:, stairs, lightened, norms:, of constructions, concrete foundation, cyclopean, overlapping joints for structural elements, in columns, armature in one, will be located in the central third., joints l, mism to section., do not splice, general specifications, plates, beams, slabs, and beams, slabs, slabs, columns, column side, will not be allowed, slab or beam to each, in a length of, steel splices, stirrups, rmin, reinforcement, main, detail, frame columns – alfeizer, transverse reinforcement, or support., mat. affirm, table, specifications, see detail of armed in plant, according to type of roof, for what is not indicated are valid the prescriptions of the national regulations of constructions, the cne tome i and the law of electrical concessions, conductors :, boxes :, pipes :, luminaires :, switches and receptacles :, board :, lamps :, will be of the type described in the table of luminaries., construction of the health post,: chugay,: freedom,: sanchez carrion,: cpm cochabamba, architecture, map:, district, province, departam., locality, not laminate :, scale :, date :, project: district municipality, de chugay, cochabamba – chugay district, region, general store, archives, secretary , ss.hh., bathroom, women, men, radio – computer room, wait, staff – environmental sanitation, existing perimeter fence, accounting – logistics, generator, pharmacy, floor: ceramic, auditorium, bedroom, kitchenette, dining room, tendal , laundry, cleaning room, terrace, ceiling projection, passage, counter, headquarters, third floor, cuts, elevations, tarred wall, and painted, view, view b, structures, foundations, v. c., typical detail, flooring, overlay, foundation beam, continuous foundation, earthenware, roof tile, transversal, longitudinal, vertical reinforcement, floor reinforcement, foundation details, cistern-staircase, existing paved floor, existing stone masonry , that the stirrups, equal diameter and separation, place a fork of, if the separation between bars, variable, typology of stirrups in beams, coatings and separations, between bars in columns, with beams and lightened, detail armed columns in unions, steel reinforcement, diameter, bending, option a, option b, joints, concrete, rough, clean, and, moistened, before, concrete, abutments, concentrate, armed column, column, column axis, horizontal anchor, or lightened, Beam shaft, moistened, clean, and rough, joint, that come from roof or beam, as indicated, or roof, beam, secondary columns, section a – a, general lintel detail, rope wall seated partly on cistern, cistern, refu horizontal erzo, comes from upper section, comes from lower section, intermediate section, lightened, detail of beams, electrical installations, tdg, ge, sheet metal, thermomagnetic switch, cover, bare conductor, bronze connector, copper electrode, fluorescent luminaire circular attached, bipolar, thermomagnetic, switch, ground conductor, mix of plant earth, treated with thorgel, bar cooperweld, bronze connector long. contact, ab connector, concrete parapet, pvc-sap distribution scheme, terminal block, connection detail, nyy cable, bronze connector, mailbox junction detail, equivalence table, previous designation, current designation, square, rectangular, octagonal, types, use, dimensions in, inches, millimeters, telephone, interc., tap. interrupt, pass boxes, centers, brackets, lightweight pvc, pass box, minimum, summary, md, small load devices, load table, pi, area, cu, ———, pot., tdg, distribution board, pt, network d

Raw text data extracted from CAD file:

4.35 4.35 4.35 4.35 NPT=+10.50 CUADRO DE VIGAS DE CIMENTACION TIPO ANCHO LARGO ALTO ARMADURA VC-1 0.25 VAR. 0.45 4\U+22055/8" \A1;.40 \A1;.15 \A1;.80 \A1;.80 \A1;.45 \A1;.25 \A1;.20 \A1;.30 \A1;.25 \A1;.15 \A1;.80 \A1;.80 \A1;.30 \A1;.15 \A1;.05 \A1;.15 \A1;.40 \A1;.25 \A1;.80 \A1;.80 \A1;.40 \A1;.20 \A1;.35 CUADRO DE COLUMNAS TIPO ANCHO LARGO ALTO CANTIDAD ARMADURA C-1 0.35 0.35 VAR. 3 VER DETALLE C-2 0.25 0.60 VAR. 6 VER DETALLE C-3 0.25 0.25 VAR. 7 VER DETALLE C-4 0.25 0.40 VAR. 14 VER DETALLE C-5 0.25 0.25 VAR. 22 VER DETALLE \A1;.25 \A1;.45 \A1;.35 \A1;.35 \A1;.10 \A1;.40 \A1;.15 \A1;.20 \A1;.05 \A1;.40 \A1;.10 \A1;.10 \A1;.30 \A1;.30 VENTANAS TIPO ALFEIZER ANCHO ALTO UNIDADES V-1 1.00 1.80 1.84 3.00 V-2 1.00 3.10 1.84 1.00 V-3 1.00 1.70 1.84 2.00 V-4 2.24 0.67 0.60 2.00 V-5 1.00 1.95 1.64 1.00 V-6 1.00 1.50 1.84 2.00 V-7 1.00 1.20 1.84 1.00 V-8 2.24 0.80 0.60 2.00 V-9 1.00 2.85 1.84 2.00 V-10 2.24 2.75 0.60 1.00 V-11 2.04 3.35 0.60 2.00 PUERTAS TIPO DESCRIPCION ANCHO ALTO UNIDADES P-1 APANELADA 1.20 2.80 1.00 P-2 APANELADA 1.25 2.20 1.00 P-3 APANELADA 0.70 2.20 4.00 P-4 APANELADA 2.00 2.80 2.00 P-5 APANELADA 0.90 2.20 3.00 P-6 APANELADA 1.00 2.20 1.00 P-7 CONTRAPLAC. 0.70 2.20 2.00 \A1;.50 \A1;.50 \A1;.50 \A1;1.70 VENTANAS TIPO ALFEIZER ANCHO ALTO UNIDADES V-12 1.00 2.00 1.20 12 V-13 1.00 1.86 1.20 1 V-14 1.00 3.00 1.20 1 V-15 1.80 1.38 0.60 4 V-16 1.00 3.10 1.20 1 V-17 1.00 1.00 1.20 1 V-18 1.00 1.50 1.20 3 V-19 1.00 1.20 1.20 1 V-20 1.80 0.60 0.60 2 V-21 1.60 2.75 0.60 1 PUERTAS TIPO DESCRIPCION ANCHO ALTO UNIDADES P-8 APANELADA 1.25 2.20 1 P-9 APANELADA 2.00 2.20 7 P-10 APANELADA 1.00 2.20 1 P-11 APANELADA 0.75 2.20 2 P-12 APANELADA 0.70 2.20 2 P-13 CONTRAPLAC 0.70 2.20 2 P-14 APANELADA 2.00 2.20 1 \A1;.15 \A1;4.50 \A1;.15 \A1;1.20 \A1;.15 \A1;.15 \A1;6.08 \A1;.15 \A1;3.70 \A1;.15 \A1;7.15 \A1;.15 \A1;6.33 \A1;.25 \A1;2.59 \A1;.25 \A1;2.91 \A1;.25 \A1;3.10 \A1;.25 \A1;2.875 \A1;.25 \A1;2.75 \A1;.25 \A1;2.875 \A1;.25 \A1;3.70 \A1;.25 \A1;3.35 \A1;.25 \A1;3.35 \A1;.25 \A1;.25 \A1;4.15 \A1;.25 \A1;3.10 \A1;.25 \A1;30.00 \A1;8.00 \A1;.25 \A1;2.59 \A1;.25 \A1;2.81 \A1;.25 \A1;3.20 \A1;.25 \A1;2.875 \A1;.25 \A1;2.75 \A1;.25 \A1;2.875 \A1;.25 \A1;3.70 \A1;.25 \A1;3.35 \A1;.25 \A1;3.35 \A1;.25 \A1;.15 \A1;5.85 \A1;.15 \A1;6.43 \A1;.15 \A1;1.25 \A1;.25 \A1;1.25 \A1;.15 \A1;1.48 \A1;.15 \A1;1.45 \A1;.15 \A1;3.70 \A1;.15 \A1;7.15 \A1;.15 \A1;30.00 \A1;.25 \A1;3.63 \A1;.25 \A1;8.00 \A1;.25 \A1;3.63 \A1;.75 \A1;.70 \A1;1.09 \A1;.06 \A1;.70 \A1;.20 \A1;.15 \A1;1.20 \A1;.83 \A1;.90 \A1;.41 \A1;.15 \A1;.15 \A1;1.45 \A1;.15 \A1;1.83 \A1;.15 \A1;.25 \A1;.90 \A1;3.98 \A1;.15 \A1;1.300 \A1;.15 \A1;.15 \A1;2.85 \A1;.15 \A1;3.35 \A1;.15 \A1;3.20 \A1;.15 \A1;10.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;.15 \A1;3.79 \A1;.15 \A1;2.91 \A1;.15 \A1;3.20 \A1;.15 \A1;2.98 \A1;.15 \A1;2.95 \A1;.15 \A1;4.63 \A1;.15 \A1;10.35 \A1;.15 \A1;32.00 \A1;.15 \A1;4.84 \A1;.15 \A1;1.86 \A1;.15 \A1;4.89 \A1;.15 \A1;1.39 \A1;.15 \A1;1.25 \A1;.25 \A1;1.25 \A1;.15 \A1;1.48 \A1;.15 \A1;1.45 \A1;.15 \A1;3.70 \A1;.15 \A1;8.15 \A1;.15 \A1;32.00 \A1;.25 \A1;.70 \A1;2.10 \A1;.85 \A1;.15 \A1;.85 \A1;.60 \A1;.71 \A1;1.35 \A1;.39 \A1;1.41 \A1;.15 \A1;9.70 \A1;.15 \A1;10.00 \A1;R1.00 \A1;R1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;2.638 \A1;1.362 \A1;.150 \A1;1.450 \A1;.40 PS142 ?? ?C ?? ?C \A1;1.50 \A1;.50 \A1;.70 \A1;1.38 \A1;.15 \A1;1.38 \A1;.15 \A1;3.79 \A1;.15 \A1;2.91 \A1;.15 \A1;3.20 \A1;.25 \A1;2.88 \A1;.25 \A1;2.75 \A1;.25 \A1;2.88 \A1;.25 \A1;3.75 \A1;.25 \A1;3.30 \A1;.25 \A1;3.35 \A1;.25 \A1;.85 \A1;12.00 \A1;32.00 \A1;.15 \A1;.85 \A1;.25 \A1;4.15 \A1;.25 \A1;.85 \A1;.15 \A1;2.10 \A1;.25 \A1;.85 \A1;.15 \A1;10.00 \A1;.15 \A1;4.84 \A1;.15 \A1;1.96 \A1;.15 \A1;4.79 \A1;.15 \A1;1.39 \A1;.15 \A1;1.25 \A1;.25 \A1;1.25 \A1;.15 \A1;1.48 \A1;.15 \A1;1.45 \A1;.15 \A1;3.70 \A1;.15 \A1;8.15 \A1;.15 \A1;32.00 \A1;.15 \A1;9.70 \A1;10.00 \A1;.15 \A1;.15 VENTANAS TIPO ALFEIZER ANCHO ALTO UNIDADES V-22 1.00 2.00 2.00 3 V-23 2.00 1.50 1.00 1 PUERTAS TIPO DESCRIPCION ANCHO ALTO UNIDADES P-15 APANELADA 0.90 2.10 1 P-16 APANELADA 0.70 2.10 1 \A1;.40 \A1;2.95 \A1;1.41 \A1;.15 \A1;4.50 \A1;.15 \A1;1.20 \A1;.15 \A1;.15 \A1;6.08 \A1;.15 \A1;3.70 \A1;.15 \A1;7.15 \A1;.15 \A1;6.33 \A1;.25 \A1;2.59 \A1;.25 \A1;2.91 \A1;.25 \A1;3.10 \A1;.25 \A1;2.875 \A1;.25 \A1;2.75 \A1;.25 \A1;2.875 \A1;.25 \A1;3.70 \A1;.25 \A1;3.35 \A1;.25 \A1;3.35 \A1;.25 \A1;.25 \A1;4.15 \A1;.25 \A1;3.10 \A1;.25 \A1;30.00 \A1;.25 \A1;2.59 \A1;.25 \A1;2.81 \A1;.25 \A1;3.20 \A1;.25 \A1;2.875 \A1;.25 \A1;2.75 \A1;.25 \A1;2.875 \A1;.25 \A1;3.70 \A1;.25 \A1;3.35 \A1;.25 \A1;3.35 \A1;.25 \A1;.15 \A1;5.85 \A1;.15 \A1;6.43 \A1;.15 \A1;1.25 \A1;.25 \A1;1.25 \A1;.15 \A1;1.48 \A1;.15 \A1;1.45 \A1;.15 \A1;3.70 \A1;.15 \A1;7.15 \A1;.15 \A1;30.00 \A1;.25 \A1;3.63 \A1;.25 \A1;8.00 \A1;.25 \A1;3.63 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;8.00 \A1;1.25 \A1;1.60 \A1;1.25 \A1;1.60 \A1;1.60 \A1;1.25 \A1;1.65 \A1;1.65 \A1;1.25 \A1;1.60 \A1;1.25 \A1;1.25 \A1;1.60 \A1;1.60 \A1;1.40 \A1;1.95 \A1;1.95 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.25 \A1;1.25 \A1;1.40 \A1;1.25 \A1;1.40 \A1;1.25 \A1;1.40 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.25 \A1;1.40 \A1;1.40 \A1;1.40 \A1;1.40 \A1;1.40 \A1;1.40 \A1;1.40 \A1;1.40 \A1;1.40 \A1;1.40 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.65 \A1;1.25 \A1;1.25 ZAPATAS TIPO LARGO ANCHO ALTO UNIDADES DIRECCION X DIRECCION Y Z-1 1.40 1.25 0.45 14 7\U+22055/8" @ .175 6\U+22055/8" @ .20 Z-2 1.25 1.25 0.45 1 7\U+22055/8" @ .175 7\U+22055/8" @ .175 Z-3 1.65 1.65 0.45 8 9\U+22055/8" @ .175 9\U+22055/8" @ .175 Z-4 1.60 1.25 0.45 6 7\U+22055/8" @ .175 11\U+22055/8" @ .175 Z-5 1.95 1.95 0.45 1 11\U+22055/8" @ .175 11\U+22055/8" @ .175 \A1;.45 \A1;VAR. \A1;.25 \A1;.24 \A1;.80 \A1;.21 \A1;.15 \A1;.30 \A1;VAR. \A1;.10 \A1;.10 \A1;VAR. \A1;.075 \A1;.075 \A1;.45 \A1;.075 \A1;.075 \A1;.075 \A1;.30 \A1;.30 \A1;.45 \A1;.15 \A1;.80 \A1;.10 \A1;.15 \A1;.15 \A1;.80 \A1;.80 \A1;.15 \A1;.30 \A1;.50 \A1;.15 \A1;.15 \A1;.40 \A1;.80 \A1;.80 \A1;.45 \A1;.25 \A1;.20 \A1;.30 \A1;.50 \A1;.15 \A1;.40 \A1;.80 \A1;.80 \A1;.40 \A1;.20 \A1;.35 \A1;.50 \A1;.15 \A1;.40 \A1;.40 \A1;.15 \A1;.30 \A1;.25 \A1;.15 \A1;.40 \A1;.40 \A1;.30 \A1;.05 \A1;.15 \A1;.35 \A1;.35 \A1;.25 \A1;.60 \A1;.25 \A1;.25 \A1;.25 \A1;.40 \A1;. \A1;.150 \A1;.300 \A1;.300 \A1;.250 \A1;. \A1;.250 \A1;.150 \A1;.500 Minimo \A1;.500 Minimo \A1;.45 \A1;.50 \A1;.50 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;1.35 \A1;1.25 \A1;.25 \A1;1.25 \A1;.05 \A1;.38 \A1;.50 \A1;.50 \A1;1.35 \A1;.15 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;1.35 \A1;.15 \A1;.90 \A1;.50 \A1;.80 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.15 \A1;1.77 \A1;.15 \A1;2.40 \A1;2.07 \A1;.18 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.18 \A1;1.90 \A1;2.07 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;2.23 \A1;2.40 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.15 \A1;.15 \A1;.90 \A1;.90 \A1;.18 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.19 \A1;.18 \A1;1.90 \A1;2.07 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;2.23 \A1;2.40 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.15 \A1;.15 \A1;2.07 \A1;.20 \A1;2.65 \A1;.15 \A1;3.00 \A1;1.00 \A1;.40 \A1;.40 \A1;.40 \A1;.40 \A1;.40 \A1;.40 \A1;.40 \A1;.60 \A1;.60 \A1;.40 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;1.35 \A1;.15 \A1;1.25 \A1;.15 \A1;1.25 \A1;.15 \A1;.25 \A1;1.25 \A1;.15 \A1;1.25 \A1;.15 \A1;.25 \A1;.60 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;.25 \A1;1.35 \A1;.15 \A1;.60 \A1;.40 \A1;.25 \A1;.05 \A1;.38 \A1;.15 \A1;4.50 \A1;.15 \A1;1.20 \A1;.15 \A1;.15 \A1;6.08 \A1;.15 \A1;3.70 \A1;.15 \A1;7.15 \A1;.15 \A1;6.33 \A1;.25 \A1;2.59 \A1;.25 \A1;2.91 \A1;.25 \A1;3.10 \A1;.25 \A1;2.875 \A1;.25 \A1;2.75 \A1;.25 \A1;2.875 \A1;.25 \A1;3.70 \A1;.25 \A1;3.35 \A1;.25 \A1;3.35 \A1;.25 \A1;.25 \A1;4.15 \A1;.25 \A1;3.10 \A1;.25 \A1;30.00 \A1;.25 \A1;2.59 \A1;.25 \A1;2.81 \A1;.25 \A1;3.20 \A1;.25 \A1;2.875 \A1;.25 \A1;2.75 \A1;.25 \A1;2.875 \A1;.25 \A1;3.70 \A1;.25 \A1;3.35 \A1;.25 \A1;3.35 \A1;.25 \A1;.15 \A1;5.85 \A1;.15 \A1;6.43 \A1;.15 \A1;1.25 \A1;.25 \A1;1.25 \A1;.15 \A1;1.48 \A1;.15 \A1;1.45 \A1;.15 \A1;3.70 \A1;.15 \A1;7.15 \A1;.15 \A1;30.00 \A1;.25 \A1;3.63 \A1;.25 \A1;8.00 \A1;.25 \A1;3.63 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;8.00 \A1;2.84 \A1;3.16 \A1;3.35 \A1;3.13 \A1;3.00 \A1;3.13 \A1;3.95 \A1;3.60 \A1;3.60 \A1;4.33 \A1;3.28 \A1;R15.41 \A1;R15.41 \A1;5.71 \A1;.90 \A1;.65 \A1;.75 \A1;.70 \A1;.75 \A1;.80 \A1;.75 \A1;.80 \A1;.75 \A1;.70 \A1;.75 \A1;.70 \A1;.75 \A1;.90 \A1;.80 \A1;.90 \A1;.80 \A1;.80 \A1;.75 \A1;.60 \A1;.60 \A1;.65 \A1;.75 \A1;.70 \A1;.75 \A1;.80 \A1;.75 \A1;.80 \A1;.75 \A1;.75 \A1;.75 \A1;.90 \A1;.80 \A1;.90 \A1;.80 \A1;.80 \A1;.75 \A1;.60 \A1;.60 \A1;.75 \A1;.75 \A1;.90 \A1;.80 \A1;.90 \A1;.80 \A1;.80 \A1;.75 \A1;.60 \A1;.60 \A1;.65 \A1;.75 \A1;.70 \A1;.75 \A1;.80 \A1;.75 \A1;.80 \A1;.75 \A1;.70 \A1;.75 \A1;.70 \A1;.75 \A1;.90 \A1;.80 \A1;.90 \A1;.80 \A1;.80 \A1;.75 \A1;.60 \A1;.60 \A1;.65 \A1;.75 \A1;.70 \A1;.75 \A1;.80 \A1;.75 \A1;.80 \A1;.75 \A1;.70 \A1;.75 \A1;.70 \A1;.75 \A1;.90 \A1;.80 \A1;.90 \A1;.80 \A1;.80 \A1;.75 \A1;.65 \A1;.75 \A1;.70 \A1;.75 \A1;.80 \A1;.75 \A1;.80 \A1;.75 \A1;.75 \A1;.75 \A1;.90 \A1;.80 \A1;.90 \A1;.80 \A1;.80 \A1;.75 \A1;.65 \A1;.75 \A1;.70 \A1;.75 \A1;.80 \A1;.75 \A1;.80 \A1;.75 \A1;.70 \A1;.75 \A1;.70 \A1;.75 \A1;.90 \A1;.80 \A1;.90 \A1;.80 \A1;.80 \A1;.75 \A1;.15 \A1;4.50 \A1;.15 \A1;1.20 \A1;.15 \A1;.15 \A1;6.08 \A1;.15 \A1;3.70 \A1;.15 \A1;7.15 \A1;.15 \A1;6.33 \A1;.25 \A1;2.59 \A1;.25 \A1;2.91 \A1;.25 \A1;3.10 \A1;.25 \A1;2.875 \A1;.25 \A1;2.75 \A1;.25 \A1;2.875 \A1;.25 \A1;3.70 \A1;.25 \A1;3.35 \A1;.25 \A1;3.35 \A1;.25 \A1;.25 \A1;4.15 \A1;.25 \A1;3.10 \A1;.25 \A1;30.00 \A1;8.00 \A1;.25 \A1;2.59 \A1;.25 \A1;2.81 \A1;.25 \A1;3.20 \A1;.25 \A1;2.875 \A1;.25 \A1;2.75 \A1;.25 \A1;2.875 \A1;.25 \A1;3.70 \A1;.25 \A1;3.35 \A1;.25 \A1;3.35 \A1;.25 \A1;.15 \A1;5.85 \A1;.15 \A1;6.43 \A1;.15 \A1;1.25 \A1;.25 \A1;1.25 \A1;.15 \A1;1.48 \A1;.15 \A1;1.45 \A1;.15 \A1;3.70 \A1;.15 \A1;7.15 \A1;.15 \A1;30.00 \A1;.25 \A1;3.63 \A1;.25 \A1;8.00 \A1;.25 \A1;3.63 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;.10 \A1;.40 \A1;.15 \A1;.20 \A1;.05 \A1;.40 \A1;.10 \A1;.10 \A1;.30 \A1;.30 \A1;.60 \A1;.60 \A1;.40 \A1;.40 \A1;2.95 \A1;.25 \A1;4.00 \A1;.40 \A1;.40 \A1;.80 \A1;1.10 \A1;.80 \A1;1.20 \A1;.40 \A1;.40 \A1;.60 \A1;.60 \A1;3.275 \A1;4.325 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;1.00 \A1;.20 \A1;.20 \A1;1.00 \A1;.40 \A1;.60 \A1;.60 \A1;3.275 \A1;4.325 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;4.00 \A1;.40 \A1;.40 \A1;.40 \A1;2.95 \A1;1.20 \A1;.40 \A1;.80 \A1;1.10 \A1;.80 \A1;.20 \A1;.20 \A1;.40 \A1;.40 \A1;2.95 \A1;.25 \A1;4.00 \A1;.40 \A1;.40 \A1;.80 \A1;1.10 \A1;.80 \A1;1.20 \A1;.40 \A1;.40 \A1;.60 \A1;.60 \A1;3.275 \A1;4.325 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;VAR. \A1;.40 \A1;.40 \A1;2.95 \A1;.25 \A1;4.00 \A1;.40 \A1;.40 \A1;.80 \A1;1.10 \A1;.80 \A1;1.20 \A1;.40 \A1;.40 \A1;.60 \A1;.60 \A1;3.275 \A1;4.325 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;.40 \A1;.25 \A1;VAR. \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;.60 \A1;.40 \A1;2.95 \A1;.25 \A1;4.00 \A1;.40 \A1;.60 \A1;.80 \A1;1.10 \A1;.80 \A1;1.20 \A1;.40 \A1;.40 \A1;.60 \A1;.60 \A1;3.275 \A1;4.325 \A1;.60 \A1;.25 \A1;.60 \A1;.25 \A1;.60 \A1;.25 \A1;.60 \A1;.25 \A1;.60 \A1;.25 \A1;.60 \A1;.25 \A1;1.00 \A1;.60 \A1;.40 \A1;7.20 \A1;.40 \A1;.60 \A1;1.60 \A1;1.60 \A1;.40 \A1;.60 \A1;7.600 \A1;.60 \A1;.25 \A1;1.00 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;VAR \A1;VAR \A1;VAR. \A1;VAR. \A1;VAR. \A1;VAR. \A1;VAR. \A1;.35 \A1;.25 \A1;.60 \A1;.25 \A1;.60 \A1;.25 \A1;.35 \A1;.25 \A1;.35 \A1;.35 \A1;.25 \A1;VAR \A1;VAR \A1;VAR. \A1;VAR. \A1;VAR. \A1;VAR. \A1;VAR. \A1;.35 \A1;.25 \A1;.35 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 VP-1000(25x40) -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1 1 2 2 3 3 1ø1/2%%34 2ø5/8%%34 1ø1/2%%34 2ø5/8%%34 1ø1/2%%34 -489.6132002433272 -489.6132002433272 4 4 5 5 6 6 A B C -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1-1 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 2-2 2d5/8%%34 2d5/8%%34+1ø1/2%%34 -489.6132002433272 -489.6132002433272 3-3 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 4-4 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 5-5 2d5/8%%34 2d5/8%%34+1ø5/8%%34 -489.6132002433272 -489.6132002433272 6-6 2d5/8%%34+1ø5/8%%34 2d5/8%%34 20Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) 24Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) -489.6132002433272 2ø5/8%%34 1ø5/8%%34 1ø5/8%%34 2ø5/8%%34 -489.6132002433272 -489.6132002433272 PRIMERA PLANTA -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 VP-2000(25x40) -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1 1 2 2 3 3 1ø1/2%%34 2ø5/8%%34 1ø1/2%%34 2ø5/8%%34 -489.6132002433272 -489.6132002433272 4 4 5 5 6 6 A B C -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1-1 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 2-2 2d5/8%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 3-3 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 4-4 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 5-5 2d5/8%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 6-6 2d5/8%%34+1ø5/8%%34 2d5/8%%34 20Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) 24Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) -489.6132002433272 2ø5/8%%34 1ø5/8%%34 2ø5/8%%34 -489.6132002433272 -489.6132002433272 SEGUNDA PLANTA -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 VP-1000A(25x40) -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1 1 2 2 3 3 1ø5/8%%34 2ø5/8%%34 1ø1/2%%34 2ø5/8%%34 1ø1/2%%34 -489.6132002433272 -489.6132002433272 4 4 5 5 6 6 A B C -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1-1 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 2-2 2d5/8%%34 2d5/8%%34+1ø1/2%%34 -489.6132002433272 -489.6132002433272 3-3 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 4-4 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 5-5 2d5/8%%34 2d5/8%%34+1ø5/8%%34 -489.6132002433272 -489.6132002433272 6-6 2d5/8%%34+1ø5/8%%34 2d5/8%%34 20Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) 24Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) -489.6132002433272 2ø5/8%%34 1ø5/8%%34 1ø5/8%%34 2ø5/8%%34 -489.6132002433272 -489.6132002433272 PRIMERA PLANTA -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 VP-2000A(25x40) -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1 1 2 2 3 3 1ø1/2%%34 2ø5/8%%34 1ø1/2%%34 2ø5/8%%34 -489.6132002433272 -489.6132002433272 4 4 5 5 6 6 A B C -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1-1 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 2-2 2d5/8%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 3-3 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 4-4 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 5-5 2d5/8%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 6-6 2d5/8%%34+1ø5/8%%34 2d5/8%%34 20Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) 24Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) -489.6132002433272 2ø5/8%%34 1ø5/8%%34 2ø5/8%%34 -489.6132002433272 -489.6132002433272 SEGUNDA PLANTA -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 VP-1001(25x60) -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1 1 2 2 3 3 1ø1/2%%34 2ø5/8%%34 1ø1/2%%34 2ø5/8%%34 2ø1/2%%34 -489.6132002433272 -489.6132002433272 4 4 5 5 6 6 A B C -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1-1 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 2-2 2d5/8%%34 2d5/8%%34+2ø1/2%%34 -489.6132002433272 -489.6132002433272 3-3 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 4-4 2d5/8%%34+1ø1/2%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 5-5 2d5/8%%34 2d5/8%%34+2ø5/8%%34 -489.6132002433272 -489.6132002433272 6-6 2d5/8%%34+1ø5/8%%34 2d5/8%%34 20Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) 24Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) -489.6132002433272 2ø5/8%%34 2ø5/8%%34 1ø5/8%%34 2ø5/8%%34 -489.6132002433272 -489.6132002433272 PRIMERA PLANTA -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 VP-2001(25x60) -489.6132002433272 -489.6132002433272 -489.6132002433272 1 1 2 2 2ø5/8%%34 3ø5/8%%34 3ø5/8%%34 -489.6132002433272 3 3 A C -489.6132002433272 -489.6132002433272 -489.6132002433272 1-1 3d5/8%%34+2ø5/8%%34 3d5/8%%34 36Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) -489.6132002433272 2ø5/8%%34 -489.6132002433272 -489.6132002433272 SEGUNDA PLANTA 2ø1/2%%34 2ø1/2%%34 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 VP-1002(25x35) 1 1 2ø5/8%%34 2 2 X Y Z -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1-1 2d5/8%%34 2d5/8%%34 Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) 2ø5/8%%34 2ø5/8%%34 PRIMERA PLANTA 2d5/8%%34+1ø1/2%%34 -489.6132002433272 -489.6132002433272 3-3 3d5/8%%34+2ø5/8%%34 3d5/8%%34 -489.6132002433272 -489.6132002433272 2-2 3d5/8%%34 3d5/8%%34 2ø5/8%%34 -489.6132002433272 -489.6132002433272 2-2 2d5/8%%34 2d5/8%%34 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 VP-1002(25x35) 1 1 2ø5/8%%34 2 2 X Y Z -489.6132002433272 -489.6132002433272 -489.6132002433272 -489.6132002433272 1-1 2d5/8%%34 2d5/8%%34 Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) Estribos 1)1/4 : 2@0.05 + 3@0.1 + Rto@0.25 (a/e) 2ø5/8%%34 2ø5/8%%34 SEGUNDA PLANTA 2ø5/8%%34 -489.6132002433272 -489.6132002433272 2-2 2d5/8%%34 2d5/8%%34 -489.6132002433272 P T P B PT Kwh \A1;0.008 \A1;0.076 \A1;0.500 \A1;0.500 \A1;0.500 B \A1;.15 DETALLE DE CONEXION DE TOMACORRIENTE ATERRIZADOS TUBO PVC-P \Fromans.shx;CAJA RECTANGULAR \Fromans.shx;CAJA RECTANGULAR \Fromans.shx;LOS CONDUCTORES CONTINUAN, NO SE CORTAN, SACAR COLAS EN CADA TOMACORRIENTE \A1;1.257 \A1;0.008 \A1;0.076 \A1;0.313 LUMINARIA FLUORESCENTE RECTO 2x36W \A1;0.70 \A1;0.60 \A1;0.30 \A1;0.20 \A1;.25 \A1;.80 \A1;0.30 \A1;.20 \A1;.30 \A1;.15 \A1;.58 \A1;.52 \A1;.14 \A1;.24 \A1;0.80 \A1;1.40 \A1;.58 \A1;.52 \A1;0.10 \A1;0.10 \A1;0.15 \A1;0.15 \A1;.31 \A1;.03 \A1;.03 \A1;.38 \A1;.05 \A1;.27 \A1;.05 \A1;.38 \A1;.16 \A1;.27 \A1;.27 \A1;.27 \A1;.11 \A1;1.95 \A1;.10 \A1;1.59 \A1;.25 \A1;.25 \A1;.25 \A1;2.75 \A1;.25 \A1;.95 \A1;.95 \A1;.25 \A1;3.10 \A1;.25 \A1;3.60 \A1;3.25 \A1;.15 \A1;.25 \A1;.25 \A1;.20 \A1;.15 \A1;.20 \A1;.15 \A1;.10 \A1;.15 \A1;.25 \A1;.15 \A1;.20 \A1;.15 \A1;.20 \A1;.75 \A1;.70 \A1;.75 \A1;.90 \A1;.75 \A1;.70 \A1;.10 \A1;.50 \A1;.50 \A1;.10 \A1;.10 \A1;.50 \A1;.10 \A1;.50 \A1;.10 \A1;.10 \A1;3.79 \A1;.15 \A1;2.91 \A1;.15 \A1;3.20 \A1;.25 \A1;2.88 \A1;.25 \A1;2.75 \A1;.25 \A1;2.88 \A1;.25 \A1;3.75 \A1;.25 \A1;3.30 \A1;.25 \A1;3.35 \A1;.25 \A1;.85 \A1;32.00 \A1;.15 \A1;.85 \A1;.25 \A1;4.15 \A1;.25 \A1;.85 \A1;.15 \A1;2.10 \A1;.25 \A1;.85 \A1;.15 \A1;10.00 \A1;.15 \A1;4.84 \A1;.15 \A1;1.96 \A1;.15 \A1;4.79 \A1;.15 \A1;1.39 \A1;.15 \A1;1.25 \A1;.25 \A1;1.25 \A1;.15 \A1;1.48 \A1;.15 \A1;1.45 \A1;.15 \A1;3.70 \A1;.15 \A1;8.15 \A1;.15 \A1;32.00 \A1;.15 \A1;9.70 \A1;.15 \A1;10.00 \A1;.10 \A1;.50 \A1;.50 \A1;.50 \A1;.10 \A1;.50 \A1;.15 \A1;.15 \A1;1.50 \A1;.25 \A1;3.68 \A1;.15 \A1;3.68 \A1;.25 \A1;1.50 \A1;11.00 \A1;1.1/2 \A1;1.1/2 \A1;1.1/2 \A1;.15 \A1;1.1/2 \A1;.15 \A1;.15 \A1;1.50 \A1;.80 \A1;.15 \A1;1.50 \A1;.25 \A1;3.75 \A1;5.50 \A1;2.52 \A1;2.77 \A1;.15 \A1;.25 \A1;2.92 \A1;.15 \A1;2.74 \A1;.04 \A1;.55 \A1;2.12 \A1;.50 \A1;2.27 \A1;.26 \A1;.24 \A1;.40 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.05 ELEMENTOS CERCHAS ELEMENTO MADERA ANCHO ALTO LONGITUD UNIDADES 1 TORNILLO 1.1/2" 6" 18.10' 4 2 TORNILLO 1.1/2" 6" 9.10' 2 3 TORNILLO 1.1/2" 6" 9.60' 2 4 TORNILLO 1.1/2" 6" 9.20' 2 5 TORNILLO 1.1/2" 6" 5.00' 1 \A1;.04 \A1;1.47 \A1;1.49 NUDOS METALICOS NUDO MATERIAL ESPESOR PERNOS PESO UNIDADES 1 PL. LAC. 3/16" 18 (3/8"x6") 9.50 1 2 PL. LAC. 3/16" 16 (3/8"x6") 6.30 1 3 PL. LAC. 3/16" 17 (3/8"x6") 9.80 2 4 PL. LAC. 3/16" 10 (3/8"x6") 8.5 2 APOYO PL. LAC. 3/16" 4 (3/8"x6") 5.50 2 \A1;1.14 \A1;1.14 \A1;.14 \A1;1.14 \A1;.14 \A1;1.11 \A1;1.00 \A1;1.00 \A1;1.01 \A1;.99 \A1;.40 \A1;.72 \A1;.175 \A1;.06 \A1;.175 \A1;.060 \A1;.175 \A1;.042 \A1;.030 \A1;t \A1;a \A1;a \A1;d \A1;o \A1;L \A1;retorno 5/16" menos de 1/4" ESPECIFICACIONES GENERALES DE LA SOLDADURA DE FILETE Espesor minimo de la Soldadura ( a ) 1/8" de 1/4" a 1/2" 3/16" 1/4" Espesor maximo de la Soldadura ( a ) Espesor de la parte mas delgada " t " a de 1/2" a 3/4" mas de 3/4" a Espesor de la parte mas delgada " t " 3 t / 4 t - 1/16" t borde vivo " t " menos de 1/4" borde vivo " t " mayor de 1/4" borde laminado " t " El Espesor nominal " a " de la soldadura multiplicado por el factor " f " funcion del angulo O entre las caras de fusion, da el espesor efectivo " d " de la soldadura. Espesor efectivo " d " de la Soldadura angulo O factor " f " 60° - 90° 91° - 100° 101° - 106° 107° - 113° 114° - 120° 0.70 0.65 0.60 0.55 0.50 Longitud de la Soldadura 1.-La longitud minima de la soldadura no sera menor que cuatro veces el espesor nominal de la misma. 2.-La soldadura debe tener un retorno en los extremos de por lo menos dos veces el espesor nominal. Colocacion de la Soldadura El espesor maximo del cordon que puede depositarse en un solo paso depende de la posicion de la soldadura y no debera ser mayor que: 5/16" en posicion sobre cabeza. 3/8" en posicion plana. 1/2" en posicion vertical. Esfuerzo y Resistencia admisibles de la soldadura El esfuerzo admisible en corte sera igual o mayor que 1050 kg/cm para acero A-36 y electrodo E-70. La resistencia admisible T sera igual a : T = 1050 d x L Donde: es la sumatoria del espesor efectivo "d" de la soldadura por su respectiva longitud " L ". 220917.1038443884 220917.1038443884 220917.1038443884 220917.1038443884 220917.1038443884 cara de fusion 220917.1038443884 220917.1038443884 19-30 1.60 20.0 24 215 1.2 ER70S6 18-28 1.98 18.0 29 205 4.0 E7024 16-26 1.94 12.8 23 180 Espesor pintura aportado Calor Velocidad Voltios Tension Corriente Amperes mm. d Electrodo FCAW GMAW Proceso ESPECIFICACIONES TECNICAS DE SOLDADURA Y ESPESORES DE PINTURA 4.0 AWS E7018 SMAW soldadura cm/min Kj/mm m E71T1 1.2 240 29 38.0 1.10 14-35 E71T8 1.9 265 22 17.6 1.99 12-32 \A1;1.00 \A1;1.00 \A1;1.14 \A1;.14 \A1;1.00 \A1;1.00 \A1;1.50 \A1;.25 \A1;3.68 \A1;.15 \A1;3.68 \A1;.25 \A1;1.50 \A1;11.00 \A1;.15 \A1;1.50 \A1;.50 \A1;2.27 \A1;1.05 \A1;1.14 \A1;1.14 \A1;.14 \A1;1.11 \A1;1.00 \A1;1.00 \A1;1.01 \A1;.99 \A1;.40 \A1;.24 \A1;.40 \A1;.80 \A1;.55 \A1;2.12 \A1;.26 \A1;1.00 \A1;.15 \A1;.17 \A1;.16 \A1;.15 \A1;.26 \A1;.26 \A1;.80 \A1;.15 \A1;.32 \A1;.15 \A1;.33 \A1;.50 \A1;.15 \A1;.15 \A1;.37 \A1;.15 \A1;.57 \A1;.15 \A1;.55 CORTE 1-1 ESCALA: 1/50 CIMENTACION ESCALA: 1/50 TRASLAPES : d3/8" 44cm. d1/2" 55cm. ESPECIFICACIONES TECNICAS : f'c=210 Kg/cm2 : fy=4200 Kg/cm2 (corrugado) : f'm=45 Kg/cm2, mortero tipo P2 = 0.90 Kg/cm2 Ladrillo tipo V (9x13x24 V30 de REX o similar) E.020, E.030, E.050, E.060, E.070, del Reglamento Nacional : 1:8 (cemento:hormigon)+25%P.M. : 1:10 (cemento:hormigon)+30%P.G. CONCRETO : Concreto Sobrecimiento Concreto Ciclopeo En general REFUERZO : En general ALBAÑILERIA : Vigas RECUBRIMIENTOS : Columnas : r = 4.00 cm. : r = 4.00 cm. òt(capacidad portante) TERRENO : Escaleras Aligerado NORMAS : de Construcciones. : r = 2.50 cm. : r = 2.50 cm. : f'b=180 Kg/cm2 Cimiento Concreto Ciclopeo \A1;.09 \A1;.13 Si tiene Alveolos estos no excederan el 30% del volumen \A1;.24 d5/8" 70cm. d3/4" 80cm. EMPALMES TRASLAPADOS PARA ELEMENTOS ESTRUCTURALES 1.5cm 7.5cm EN COLUMNAS armadura en una se ubicaran en el mas del 50% de la tercio central. Los empalmes L misma sección. No se empalmaran ESPECIFICACIONES GENERALES PLACAS VIGAS LOSAS (cm) 3/8" d 1/4" 5/8" 1/2" 3/4" 1" 30 40 y VIGAS (cm) LOSAS, PLACAS 30 COLUM. 50 40 60 90 lado de columna No se permititiran losa o viga a cada 1/4 de luz de la en una longitud de superior (negativo) empalmes del acero 60 50 120 70 L L ESTRIBOS L 4cm L 10cm d 3/8" 1/4" Rmin 1.5cm 2.0 cm R L 4 d 3/8" REFUERZO PRINCIPAL 4 d 3/8" R@0.25 R@0.25 .15 .30 CA-1 DETALLE ESC: 1/20 ELEMENTO CA-2 .25 .15 CUADRO COLUMNAS - ALFEIZER B=0.30 m , H=0.15m SECCION (BxH) B=0.25 m , H=0.15m REFUERZO TRANSVERSAL L Ø1/4",1@0.05,3@0.10 L Ø1/4",1@0.05,3@0.10 o apoyo. 1:10+30% P.G. MAX 8" 5 4d 5/8" [] d1/4": 3a10, R.@ .30 5 5 Nivel=-1.04 95% proctor mod. Mat. afirmad 5 5 5 Nivel=-0.24 CORTE: 1-1 ESC. 1/25 5 5 1:8+25% P.M. MAX 4" F'C= 210 KG/M2 N.P.T.=+0.36 5 1:10+30% P.G. MAX 8" 5 5 5 Nivel=-0.74 95% proctor mod. Mat. afirmad 5 5 5 CORTE: 4-4 ESC. 1/25 5 5 1:8+25% P.M. MAX 4" 5 1:10+30% P.G. MAX 8" 5 4d 5/8" [] d1/4": 3a10, R.@ .30 5 5 Nivel=-1.04 95% proctor mod. Mat. afirmad 5 5 5 Nivel=-0.24 CORTE: 2-2 ESC. 1/25 5 1:8+25% P.M. MAX 4" F'C= 210 KG/M2 N.P.T.=+0.36 5 TRASLAPES : d3/8" 44cm. d1/2" 55cm. ESPECIFICACIONES TECNICAS : f'c=210 Kg/cm2 : fy=4200 Kg/cm2 (corrugado) : f'm=45 Kg/cm2, mortero tipo P2 = 0.90 Kg/cm2 Ladrillo tipo V (9x13x24 V30 de REX o similar) E.020, E.030, E.050, E.060, E.070, del Reglamento Nacional : 1:8 (cemento:hormigon)+25%P.M. : 1:10 (cemento:hormigon)+30%P.G. CONCRETO : Concreto Sobrecimiento Concreto Ciclopeo En general REFUERZO : En general ALBAÑILERIA : Vigas RECUBRIMIENTOS : Columnas : r = 4.00 cm. : r = 4.00 cm. òt(capacidad portante) TERRENO : Escaleras Aligerado NORMAS : de Construcciones. : r = 2.50 cm. : r = 2.50 cm. : f'b=180 Kg/cm2 Cimiento Concreto Ciclopeo \A1;.09 \A1;.13 Si tiene Alveolos estos no excederan el 30% del volumen \A1;.24 d5/8" 70cm. d3/4" 80cm. EMPALMES TRASLAPADOS PARA ELEMENTOS ESTRUCTURALES 1.5cm 7.5cm EN COLUMNAS armadura en una se ubicaran en el mas del 50% de la tercio central. Los empalmes L misma sección. No se empalmaran ESPECIFICACIONES GENERALES PLACAS VIGAS LOSAS (cm) 3/8" d 1/4" 5/8" 1/2" 3/4" 1" 30 40 y VIGAS (cm) LOSAS, PLACAS 30 COLUM. 50 40 60 90 lado de columna No se permititiran losa o viga a cada 1/4 de luz de la en una longitud de superior (negativo) empalmes del acero 60 50 120 70 L L ESTRIBOS L 4cm L 10cm d 3/8" 1/4" Rmin 1.5cm 2.0 cm R L o apoyo. 2d 5/8" [] d1/4": 3a10, R.@ .30 2d 5/8" 5 5 3d 5/8" [] d1/4": 3@10+4@.20+R.@ .30 3d 5/8" 5 5 CUADRO DECIMENTACIONES 2d 5/8" C-1 ALIGERADO 1ra PLANTA ESCALA: 1/50 VP-1000 (25x.40) 5 5 5 5 5 5 ESC. : 1:10 As 5 5 TEMPERATURA (d1/4" @ .25 - Usar varillas rectas anclan .10 cm. extremos) CORTE TIPICO DEL ALIGERADO H=.20 (BLOQUES DE ARCILLA DE .15x.30x.30) VER DETALLE DE ARMADO EN PLANTA, SEGUN TIPO DE TECHO 5 5 1 ESPECIFICACIONES TECNICAS Las Cajas de salida y derivaciones seran de Fº Gº del tipo liviano de 1.59 mm de espesor mínimo, con perforaciones incompletas en sus caras y de 4" x 1 1/2" para centros de luz, salidas especiales o cajas de paso, para braquetes octogonales serán de 4", para tomacorrientes monofásicos, con puesta a Tierra e interruptores seran de 4" x2". Para las Llegadas se utilizaran cajas del tipo pesada Serán de cobre electrolítico, nucleo solido, aislamiento tipo TW. , sección mínima a usar será de 2.5 mm2. de INDECO, Según TOMO V CODIGO NACIONAL ELECTRIFICACION La tubería sera rigida de PVC (Policloruro de Vinilo) del tipo Liviano para circuitos derivados y tipo Pesado para el alimentador y 20 mm diám. min. El tablero de empotrar sera de Fº Gº Pesado, con marco, puerta y cerradura esmaltado y martillado al horno, distribución Monofásica con interruptores termomagneticos de 250 V y 10, poder de ruptura atornillable o a presión amperajes dados en Diagrama Unifilar y dimensiones segun proveedores La llave principal y Circuitos de interiores llevaran interruptores termomag- neticos alojadas en Gabinetes empotradas en la pared. Para lo no indicado son validas las prescripciones del Reglamento Nacional de Construcciones, el CNE tomo I y V y Ley de Concesiones Electricas Serán empotradas y/o adosadas al techo, según el Artefacto, de forma rectangular, cuatrados y circular o similar. Los interruptores de alumbrado, tomacorrientes, telefonos seran igual o similares a los de la serie Magic ó la linea Modus de TICINO, con placas de Aluminio Anodizado ó de termoplastico respectivamente. Los dados serán de material Fenólico. Los accesorias serán de tipo balancin con placa de Baquelita (TICINO) . CONDUCTORES: CAJAS: TUBERIA: LUMINARIAS: INTERRUPTORES y TOMACORRIENTES: TABLERO: LAMPARAS: Serán del tipo descrito en el cuadro de luminarias. CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA A-01 ARQUITECTURA Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región ALMACEN GENERAL ARCHIVOS SECRETARIA SS.HH. BAÑO MUJERES SS.HH. VARONES 2 3 4 5 6 18 17 16 15 14 13 12 11 9 7 10 RADIO - SALA COMPUTO 5 1 ESPERA 8 PERSONAL - SANEAMIENTO AMBIENTAL CERCO PERIMETRICO EXISTENTE CONTABILIDAD - LOGISTICA GRUPO ELECTROGENO 1.845m2. 2.12m2. FARMACIA ESPERA NPT=+0.36 PISO: CERAMICO NPT=+0.36 PISO: CERAMICO NPT=+0.36 PISO: CERAMICO 26.19m2. NPT=+0.36 PISO: CERAMICO 26.19m2. NPT=+0.36 PISO: CERAMICO NPT=+0.36 PISO: CERAMICO NPT=+0.36 PISO: CERAMICO 20.60m2. NPT=+0.36 PISO: CERAMICO 21.00m2. NPT=+0.36 AUDITORIUM SS.HH. VARONES DORMITORIO 20 21 22 23 24 36 35 34 33 32 31 30 29 27 25 28 19 26 DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO COCINETA COMEDOR CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA A-02 Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA A-03 Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región T E N D A L 20 21 22 23 24 36 35 34 33 32 31 30 29 27 25 28 19 26 LAVANDERIA CUARTO LIMPIEZA T E R R A Z A PROYECCION DE TECHO PROYECCION DE TECHO PROYECCION DE TECHO PROYECCION DE TECHO PROYECCION DE TECHO PROYECCION DE TECHO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1.20 2.20 0.00 P-1 1.25 2.20 0.00 P-2 0.70 2.20 0.00 P-3 0.70 2.20 0.00 P-3 2.00 2.20 0.00 P-4 2.00 2.20 0.00 P-4 0.90 2.20 0.00 P-5 5 0.70 2.20 0.00 P-3 0.70 2.20 0.00 P-3 0.90 2.20 0.00 P-5 0.90 2.20 0.00 P-5 0.70 1.80 0.00 P-7 0.70 1.80 0.00 P-7 1.00 2.20 0.00 P-6 1.80 2.00 1.00 V-1 3.10 2.00 1.00 V-2 1.70 2.00 1.00 V-3 0.67 1.38 2.00 V-4 0.67 1.38 2.00 V-4 1.70 2.00 1.00 V-3 1.95 2.00 1.00 V-5 1.50 2.00 1.00 V-6 1.50 2.00 1.00 V-6 1.20 2.00 1.00 V-7 0.80 1.00 2.00 V-8 0.80 1.00 2.00 V-8 1.80 2.00 1.00 V-1 2.85 1.00 2.00 V-9 2.75 1.00 2.00 V-10 2.85 1.00 2.00 V-9 1.80 2.00 1.00 V-1 3.35 0.60 2.04 V-11 SS.HH. NPT=+3.60 NPT=+3.60 NPT=+3.60 SS.HH. MUJERES NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 SS.HH. NPT=+3.60 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 NPT=+3.60 NPT=+6.20 NPT=+6.20 NPT=+6.20 NPT=+6.20 PASADIZO NPT=+3.60 5 5 5 5 1.50 1.00 2.00 V-23 5 5 5 5 5 5 1 1 2 3 4 5 6 7 8 9 10 1 1 2 3 4 5 6 7 8 9 10 5 5 5 A B C A B C 5 5 1 1 2 3 4 5 6 7 8 9 10 6 7 8 9 10 1 1 2 3 4 5 A B C A B C MESADA SS.HH. NPT=+3.60 JEFATURA 5 5 5 3.35 0.60 2.04 V-11 NPT=+0.36 NPT=+0.36 2.00 2.00 1.00 V-12 1.86 2.00 1.00 V-13 3.00 2.00 1.00 V-14 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 5 5 5 1.38 1.00 2.00 V-15 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 2.00 2.00 1.00 V-12 3.10 2.00 1.00 V-16 1.00 2.00 1.00 V-17 1.50 2.00 1.00 V-18 1.50 2.00 1.00 V-18 1.50 2.00 1.00 V-18 1.20 2.00 1.00 V-19 0.60 1.00 2.00 V-20 0.60 1.00 2.00 V-20 2.75 1.00 2.00 V-21 1.38 1.00 2.00 V-15 1.38 1.00 2.00 V-15 1.38 1.00 2.00 V-15 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 7 8 9 10 1 1 2 3 4 5 A B C 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 7 8 9 10 1 1 2 3 4 5 A B C 5 5 5 5 5 1.25 2.20 0.00 P-8 0.90 2.20 0.00 P-9 0.90 2.20 0.00 P-9 0.90 2.20 0.00 P-9 0.90 2.20 0.00 P-9 0.90 2.20 0.00 P-9 0.90 2.20 0.00 P-9 0.90 2.20 0.00 P-9 1.00 2.20 0.00 P-10 0.75 2.20 0.00 P-11 0.75 2.20 0.00 P-11 0.70 2.20 0.00 P-12 0.70 2.20 0.00 P-12 0.70 1.80 0.00 P-13 0.70 1.80 0.00 P-13 2.00 2.20 0.00 P-14 PRIMERA PLANTA ARQUITECTURA SEGUNDA PLANTA ARQUITECTURA TERCERA PLANTA SS.HH. NPT=+6.20 0.90 2.10 0.00 P-15 0.70 2.10 0.00 P-16 2.00 1.00 2.00 V-22 2.00 1.00 2.00 V-22 2.00 1.00 2.00 V-22 CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA A-04 ARQUITECTURA Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región CORTES CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA A-05 ARQUITECTURA Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región ELEVACIONES 1 1 5 5 NPT=+ 0.36 NPT=+ 3.60 NPT=+ 6.20 1 1 5 1 1 MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO NPT=± 0.00 2 2 MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO CORTE 2-2 ESCALA: 1/50 A NPT=+ 3.60 NPT=+ 6.20 NPT=± 0.00 NPT=+ 3.60 NPT=+ 6.20 NPT=+ 0.36 1 1 2 3 4 5 6 7 8 9 10 VISTA A ESCALA: 1/50 NPT=+ 0.36 NPT=+ 3.60 NPT=+ 6.20 MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO NPT=± 0.00 1 1 2 3 4 5 6 7 8 9 10 A A MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO VISTA B ESCALA: 1/50 NPT=+ 3.60 NPT=+ 6.20 NPT=± 0.00 NPT=+ 0.36 MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO MURO TARRAJEADO (COLOR A DEFINIR) Y PINTADO CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA E-01 ESTRUCTURAS Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región cimentacion 6 NPT=+0.36 V. C. NPT=+0.36 NPT=+0.36 NPT=+0.36 NPT=+0.36 NPT=+0.36 NPT=+0.36 NPT=+0.36 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 1 2 3 4 5 6 7 8 9 10 1 1 2 3 4 5 6 7 8 9 10 A B C A B C NPT=+0.36 NPT=+0.36 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-01 Z-02 Z-03 Z-03 Z-03 Z-03 Z-03 Z-03 Z-03 Z-04 Z-04 Z-04 Z-04 Z-03 Z-04 Z-04 Z-05 X Y 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 6d5/8"@.20 7d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 9d5/8"@.175 7d5/8"@.175 11d5/8"@.145 7d5/8"@.175 11d5/8"@.145 7d5/8"@.175 11d5/8"@.145 7d5/8"@.175 11d5/8"@.145 7d5/8"@.175 11d5/8"@.145 7d5/8"@.175 11d5/8"@.145 11d5/8"@.175 11d5/8"@.175 5 4d 5/8" [] d1/4": 3a10, R.@ .30 VAR. 5 N.T.N.=±0.00 Nivel=-1.04 95% proctor mod. Mat. afirmad 5 5 5 Nivel=±0.00 5 1:8+25% P.M. MAX 4" F'C= 210 KG/M2 N.P.T.=+0.36 5 d5/8" d5/8" VAR. 5 5 VAR. 5 5 DETALLE TIPICO ESC. 1/25 5 SOLADO 5 5 5 5 5 5 5 Sobrecimiento Viga Cimentacion Nivel=-0.24 5 Nivel=-1.49 5 1:10+30% P.M. MAX 6" Cimiento Corrido TRASLAPES : d3/8" 44cm. d1/2" 55cm. ESPECIFICACIONES TECNICAS : f'c=210 Kg/cm2 : fy=4200 Kg/cm2 (corrugado) : f'm=45 Kg/cm2, mortero tipo P2 = 0.90 Kg/cm2 Ladrillo tipo V (9x13x24 V30 de REX o similar) E.020, E.030, E.050, E.060, E.070, del Reglamento Nacional : 1:8 (cemento:hormigon)+25%P.M. : 1:10 (cemento:hormigon)+30%P.G. CONCRETO : Concreto Sobrecimiento Concreto Ciclopeo En general REFUERZO : En general ALBAÑILERIA : Vigas RECUBRIMIENTOS : Columnas : r = 4.00 cm. : r = 4.00 cm. òt(capacidad portante) TERRENO : Escaleras Aligerado NORMAS : de Construcciones. : r = 2.50 cm. : r = 2.50 cm. : f'b=180 Kg/cm2 Cimiento Concreto Ciclopeo \A1;.09 \A1;.13 Si tiene Alveolos estos no excederan el 30% del volumen \A1;.24 d5/8" 70cm. d3/4" 80cm. EMPALMES TRASLAPADOS PARA ELEMENTOS ESTRUCTURALES 1.5cm 7.5cm EN COLUMNAS armadura en una se ubicaran en el mas del 50% de la tercio central. Los empalmes L misma sección. No se empalmaran ESPECIFICACIONES GENERALES PLACAS VIGAS LOSAS (cm) 3/8" d 1/4" 5/8" 1/2" 3/4" 1" 30 40 y VIGAS (cm) LOSAS, PLACAS 30 COLUM. 50 40 60 90 lado de columna No se permititiran losa o viga a cada 1/4 de luz de la en una longitud de superior (negativo) empalmes del acero 60 50 120 70 L L ESTRIBOS L 4cm L 10cm d 3/8" 1/4" Rmin 1.5cm 2.0 cm R L o apoyo. TRAMO 1 TRAMO 1 ESC. 1/25 LOZA DE FONDO ESC. 1/25 LOZA DE TECHO ESC. 1/25 d 3/8" @ 0.20 transversal d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 longitudinal refuerzo vertical 1 d 1/2" refuerzo vertical 1 d 1/2" refuerzo vertical 1 d 1/2" refuerzo vertical 1 d 1/2" refuerzo en piso d 1/2" (ambos sentidos) CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA E-02 ESTRUCTURAS Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región detalles cimentacion CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA E-03 ESTRUCTURAS Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región cisterna-escalera V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. V. C. NPT=+0.36 NPT=+0.36 1 1 5 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 V. C. V. C. NPT=+0.36 NPT=+0.36 2 2 2 2 2 2 2 2 2 2 2 2 2 2 5 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 3 3 1:10+30% P.G. MAX 8" 5 Nivel=-0.74 95% proctor mod. Mat. afirmad 5 5 5 CORTE: 3-3 ESC. 1/25 5 N.P.T.=+0.36 3 3 3 3 4 4 4 4 N.P.T.=+0.36 5 4 4 5 5 5 5 5 5 1:10+30% P.G. MAX 8" 5 4d 5/8" [] d1/4": 3a10, R.@ .30 5 Nivel=-1.04 95% proctor mod. Mat. afirmad 5 5 5 Nivel=-0.24 CORTE: 5-5 ESC. 1/25 5 5 F'C= 210 KG/M2 N.P.T.=+0.36 5 5 6 6 6 6 6 6 1:10+30% P.G. MAX 8" 5 4d 5/8" [] d1/4": 3a10, R.@ .30 5 Nivel=-1.04 95% proctor mod. Mat. afirmad 5 5 5 Nivel=-0.24 CORTE: 6-6 ESC. 1/25 5 F'C= 210 KG/M2 N.P.T.=+0.36 5 5 1 1 8 8 8 8 4 4 4 4 7 7 7 7 1:10+30% P.G. MAX 8" 5 5 5 Nivel=-0.34 95% proctor mod. Mat. afirmad 5 5 5 CORTE: 8-8 ESC. 1/25 5 1:8+25% P.M. MAX 4" 5 1:10+30% P.G. MAX 8" 5 Nivel=-0.34 95% proctor mod. Mat. afirmad 5 5 5 CORTE: 7-7 ESC. 1/25 5 N.P.T.=+0.36 N.P.T.=+0.36 5 C-01 C-01 C-01 C-02 C-02 C-02 C-02 C-02 C-02 5 5 3d 5/8" 2d 1/2" 3d 5/8" 2d 1/2" 2d 1/2" [] d1/4": 3@10+4@.20+R.@ .30 C-2 C-03 C-03 C-03 C-03 C-03 C-03 C-04 C-04 C-04 C-04 C-04 C-04 C-04 C-04 C-04 C-04 C-04 C-04 2d 5/8" [] d1/4": 3@10+4@.20+R.@ .30 2d 5/8" 5 5 2d 1/2" C-3 5 5 3d 5/8" 2d 1/2" 3d 5/8" [] d1/4": 3@10+4@.20+R.@ .30 C-4 PISO EMPEDRADO EXISTENTE PISO EMPEDRADO EXISTENTE PISO EMPEDRADO EXISTENTE PISO EMPEDRADO EXISTENTE MAMPOSTERIA DE PIEDRA EXISTENTE MAMPOSTERIA DE PIEDRA EXISTENTE PISO EMPEDRADO EXISTENTE PISO EMPEDRADO EXISTENTE que los estribos igual diametro y separacion coloque una horquilla de verticales es >%% 15 cm. Si la separacion entre barras > 0.05 VARIABLE VARIABLE CALZOS > 30mm. Tipologia de Estribos en Vigas Tipologia de Estribos en Vigas Tipologia de Estribos en Vigas Recubrimientos y Separaciones Entre Barras en Columnas con Vigas y Aligerados Detalle Armado de Columnas en Uniones Detalle Armado de Columnas en Uniones con Vigas y Aligerados ACERO REFUERZO ACERO REFUERZO > 1,25 TAM MAX. ARIDO GRUESO d de > d MAX > 2cm. d DIAMETRO DE DOBLADO D>3d o 3cm. e 5cm >1.25 TAM MAX. ARIDO GRUESO >dMAX. >2cm. >25mm SEGUN EXPOSICION/AMBIENTE >25mm SEGUN EXPOSICION/AMBIENTE EXPOSICION/AMBIENTE >25mm SEGUN CALZOS > 30mm. OPCION A OPCION B CALZOS > 30mm. VARIABLE VARIABLE VARIABLE 0.05 0.05 VARIABLE > 0.05 JUNTAS DE CONCRETO RUGOSAS, LIMPIAS Y HUMEDECIDAS ANTES DE HORMIGONAR 50cm. estribos concentrar S R R ARMADO COLUMNA COLUMNA EJE COLUMNA S' 0.05 h Anclaje horizontal O ALIGERADO EJE VIGA Anclaje horizontal Anclaje horizontal HUMEDECIDA S concentrar 50cm. estribos ANTES DE HORMIGONAR LIMPIA Y RUGOSA, JUNTA DE CONCRETO R ARMADO COLUMNA EJE COLUMNA S' COLUMNA 0.05 R h EJE VIGA O ALIGERADO ESC. 1/25 QUE NACEN DE TECHO O VIGA . A LO INDICADO [] d1/4" DE ACUERDO 5 4d3/8" ESC. 1/25 2 [] 1/4" o TECHO 5 VIGA COLUMNAS SECUNDARIAS 5 5 . [] d1/4": 2a5+3a10 R. @ 0.25 4d3/8" seccion a - a [] d1/4".20 5 5 a <> Minimo <> Minimo a DETALLE GENERAL DE DINTEL DESCRIPCION DESCRIPCION DESCRIPCION TRAMO 2 Muro de soga asentado en parte sobre cisterna cisterna 6 6 6 6 N.P.T.=+0.36 4 4 N.P.T.=+0.36 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 10 d 1/2" refuerzo vertical (5 corridos+5 bastones) 9 d 1/2" refuerzo vertical (4 corridos+5 bastones) 5 5 5 5 refuerzo vertical 1 d 1/2" refuerzo vertical 1 d 1/2" refuerzo vertical 1 d 1/2" refuerzo vertical 1 d 1/2" refuerzo en piso d 1/2" (ambos sentidos) 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 10 d 1/2" refuerzo vertical (5 corridos+5 bastones) 9 d 1/2" refuerzo vertical (4 corridos+5 bastones) 5 5 5 5 5 5 5 5 7 d 1/2" refuerzo horizontal 5 5 5 5 5 5 5 9 d 1/2" refuerzo vertical (4 corridos+5 bastones) 10 d 1/2" refuerzo vertical (5 corridos+ 5 bastones) d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 longitudinal 5 5 5 5 5 5 5 5 5 5 5 5 d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 transversal d 1/2" @ 0.20 viene de tramo superior d 1/2" @ 0.20 longitudinal 5 5 5 5 5 d 1/2" @ 0.20 viene de tramo inferior d 3/8" @ 0.20 d 1/2" @ 0.20 viene de tramo superior d 1/2" @ 0.20 longitudinal 5 5 5 5 5 d 1/2" @ 0.20 viene de tramo inferior Tramo intermedio d 1/2" @ 0.20 transversal Tramo intermedio d 1/2" @ 0.20 transversal Tramo intermedio d 1/2" @ 0.20 longitudinal d 3/8" @ 0.20 transversal d 3/8" @ 0.20 d 3/8" @ 0.20 transversal 5 5 d 1/2" @ 0.20 longitudinal 5 5 5 5 5 5 5 5 5 5 5 5 d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 longitudinal d 1/2" @ 0.20 transversal Tramo intermedio d 1/2" @ 0.20 longitudinal d 3/8" @ 0.20 transversal CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA E-04 ESTRUCTURAS Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región aligerados 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 1 2 3 4 5 6 7 8 9 10 1 1 2 3 4 5 6 7 8 9 10 A B C A B C A 5 5 5 5 5 5 5 5 5 5 5 5 5 5 VP-1000 (25x.40) VP-1000 VP-1000 VP-1000 (25x.40) VP-1000 (25x.40) VP-1000 VP-1000 VP-1000 (25x.40) VP-1000 (25x.40) VP-1000 VP-1000 VP-1000 (25x.40) VP-1000 (25x.40) VP-1000 VP-1000 VP-1000A (25x.40) VP-1000A (25x.40) VP-1000A VP-1000A VP-1000A (25x.40) VP-1000A (25x.40) VP-1000A VP-1000A VP-1000A (25x.40) VP-1000A (25x.40) VP-1000A VP-1000A VP-1000 (25x.40) VP-1000 (25x.40) VP-1000 VP-1000 VP-1000 (25x.40) VP-1000 (25x.40) VP-1000 VP-1000 VP-1001 (25x.60) VP-1001 (25x.60) VP-1001 VP-1001 VP-1002 (25x.30) VP-1002 VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 VP-1002 (25x.30) VP-1002 VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 VP-1002 (25x.30) VP-1002 VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 (25x.30) VP-1002 VB-1 (.15x.20) VB-1 (.15x.20) VB-1 VB-1 VB-1 (.15x.20) VB-1 (.15x.20) VB-1 VB-1 VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 VB-1 VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 (.15x.20) VB-1 VB-1 5 2 3 4 5 1d 1/2" 5 1d 1/2" 5 1d 1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 5 5 5 1d 1/2" 5 1d 1/2" 5 1d 1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 5 5 1d 1/2"+1d 3/8" 1d 1/2" 5 5 5 5 5 5 5 5 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 5 5 5 1d 1/2" 5 1d 1/2" 5 1d 1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 5 5 1d 1/2" 1d 1/2"+1d 3/8" 1d 1/2" 1d 1/2" ALIGERADO 2da PLANTA ESCALA: 1/50 VP-2000 (25x.40) 5 5 5 5 5 5 ESC. : 1:10 As 5 5 TEMPERATURA (d1/4" @ .25 - Usar varillas rectas anclan .10 cm. extremos) CORTE TIPICO DEL ALIGERADO H=.20 (BLOQUES DE ARCILLA DE .15x.30x.30) VER DETALLE DE ARMADO EN PLANTA, SEGUN TIPO DE TECHO 5 5 1 CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA E-05 ESTRUCTURAS Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región aligerados 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 1 2 3 4 5 6 7 8 9 10 1 1 2 3 4 5 6 7 8 9 10 A B C A B C VP-2000 (25x.40) VP-2000 VP-2000 VP-2000 (25x.40) VP-2000 (25x.40) VP-2000 VP-2000 VP-2000 (25x.40) VP-2000 (25x.40) VP-2000 VP-2000 VP-2000 (25x.40) VP-2000 (25x.40) VP-2000 VP-2000 VP-2000A (25x.40) VP-2000A(25x.40) VP-2000 A VP-2000A VP-2000A(25x.40) VP-2000A (25x.40) VP-2000A VP-2000A VP-2000A (25x.40) VP-2000A (25x.40) VP-2000A VP-2000A VP-2000 (25x.40) VP-2000 (25x.40) VP-2000 VP-2000 VP-2000 (25x.40) VP-2000 (25x.40) VP-2000 VP-2000 VP-2001 (25x.60) VP-1001 (25x.60) VP-1001 VP-1001 VP-2002 (25x.30) VP-2002 VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 VP-2002 (25x.30) VP-2002 VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 VP-2002 (25x.30) VP-2002 VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 (25x.30) VP-2002 VB-2 (.15x.20) VB-2 (.15x.20) VB-2 VB-2 VB-2 (.15x.20) VB-2 (.15x.20) VB-2 VB-2 VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 VB-2 VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 (.15x.20) VB-2 VB-2 2 3 4 5 1d 1/2" 5 1d 1/2" 5 1d 1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 5 1d 1/2" 5 1d 1/2" 5 1d 1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 5 1d 1/2" 5 1d 1/2" 5 1d 1/2" 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2" 5 5 1d 1/2" 1d 1/2" 1d 1/2" 1d 1/2"+1d 3/8" 1d 1/2"+1d 3/8" 1d 1/2" 1d 1/2" 1d 1/2" CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA E-06 ESTRUCTURAS Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región DETALLE DE VIGAS TRASLAPES : d3/8" 44cm. d1/2" 55cm. ESPECIFICACIONES TECNICAS : f'c=210 Kg/cm2 : fy=4200 Kg/cm2 (corrugado) : f'm=45 Kg/cm2, mortero tipo P2 = 0.90 Kg/cm2 Ladrillo tipo V (9x13x24 V30 de REX o similar) E.020, E.030, E.050, E.060, E.070, del Reglamento Nacional : 1:8 (cemento:hormigon)+25%P.M. : 1:10 (cemento:hormigon)+30%P.G. CONCRETO : Concreto Sobrecimiento Concreto Ciclopeo En general REFUERZO : En general ALBAÑILERIA : Vigas RECUBRIMIENTOS : Columnas : r = 4.00 cm. : r = 4.00 cm. òt(capacidad portante) TERRENO : Escaleras Aligerado NORMAS : de Construcciones. : r = 2.50 cm. : r = 2.50 cm. : f'b=180 Kg/cm2 Cimiento Concreto Ciclopeo \A1;.09 \A1;.13 Si tiene Alveolos estos no excederan el 30% del volumen \A1;.24 d5/8" 70cm. d3/4" 80cm. EMPALMES TRASLAPADOS PARA ELEMENTOS ESTRUCTURALES 1.5cm 7.5cm EN COLUMNAS armadura en una se ubicaran en el mas del 50% de la tercio central. Los empalmes L misma sección. No se empalmaran ESPECIFICACIONES GENERALES PLACAS VIGAS LOSAS (cm) 3/8" d 1/4" 5/8" 1/2" 3/4" 1" 30 40 y VIGAS (cm) LOSAS, PLACAS 30 COLUM. 50 40 60 90 lado de columna No se permititiran losa o viga a cada 1/4 de luz de la en una longitud de superior (negativo) empalmes del acero 60 50 120 70 L L ESTRIBOS L 4cm L 10cm d 3/8" 1/4" Rmin 1.5cm 2.0 cm R L o apoyo. TRASLAPES : d3/8" 44cm. d1/2" 55cm. ESPECIFICACIONES TECNICAS : f'c=210 Kg/cm2 : fy=4200 Kg/cm2 (corrugado) : f'm=45 Kg/cm2, mortero tipo P2 = 0.90 Kg/cm2 Ladrillo tipo V (9x13x24 V30 de REX o similar) E.020, E.030, E.050, E.060, E.070, del Reglamento Nacional : 1:8 (cemento:hormigon)+25%P.M. : 1:10 (cemento:hormigon)+30%P.G. CONCRETO : Concreto Sobrecimiento Concreto Ciclopeo En general REFUERZO : En general ALBAÑILERIA : Vigas RECUBRIMIENTOS : Columnas : r = 4.00 cm. : r = 4.00 cm. òt(capacidad portante) TERRENO : Escaleras Aligerado NORMAS : de Construcciones. : r = 2.50 cm. : r = 2.50 cm. : f'b=180 Kg/cm2 Cimiento Concreto Ciclopeo \A1;.09 \A1;.13 Si tiene Alveolos estos no excederan el 30% del volumen \A1;.24 d5/8" 70cm. d3/4" 80cm. EMPALMES TRASLAPADOS PARA ELEMENTOS ESTRUCTURALES 1.5cm 7.5cm EN COLUMNAS armadura en una se ubicaran en el mas del 50% de la tercio central. Los empalmes L misma sección. No se empalmaran ESPECIFICACIONES GENERALES PLACAS VIGAS LOSAS (cm) 3/8" d 1/4" 5/8" 1/2" 3/4" 1" 30 40 y VIGAS (cm) LOSAS, PLACAS 30 COLUM. 50 40 60 90 lado de columna No se permititiran losa o viga a cada 1/4 de luz de la en una longitud de superior (negativo) empalmes del acero 60 50 120 70 L L ESTRIBOS L 4cm L 10cm d 3/8" 1/4" Rmin 1.5cm 2.0 cm R L o apoyo. TRASLAPES : d3/8" 44cm. d1/2" 55cm. ESPECIFICACIONES TECNICAS : f'c=210 Kg/cm2 : fy=4200 Kg/cm2 (corrugado) : f'm=45 Kg/cm2, mortero tipo P2 = 0.90 Kg/cm2 Ladrillo tipo V (9x13x24 V30 de REX o similar) E.020, E.030, E.050, E.060, E.070, del Reglamento Nacional : 1:8 (cemento:hormigon)+25%P.M. : 1:10 (cemento:hormigon)+30%P.G. CONCRETO : Concreto Sobrecimiento Concreto Ciclopeo En general REFUERZO : En general ALBAÑILERIA : Vigas RECUBRIMIENTOS : Columnas : r = 4.00 cm. : r = 4.00 cm. òt(capacidad portante) TERRENO : Escaleras Aligerado NORMAS : de Construcciones. : r = 2.50 cm. : r = 2.50 cm. : f'b=180 Kg/cm2 Cimiento Concreto Ciclopeo \A1;.09 \A1;.13 Si tiene Alveolos estos no excederan el 30% del volumen \A1;.24 d5/8" 70cm. d3/4" 80cm. EMPALMES TRASLAPADOS PARA ELEMENTOS ESTRUCTURALES 1.5cm 7.5cm EN COLUMNAS armadura en una se ubicaran en el mas del 50% de la tercio central. Los empalmes L misma sección. No se empalmaran ESPECIFICACIONES GENERALES PLACAS VIGAS LOSAS (cm) 3/8" d 1/4" 5/8" 1/2" 3/4" 1" 30 40 y VIGAS (cm) LOSAS, PLACAS 30 COLUM. 50 40 60 90 lado de columna No se permititiran losa o viga a cada 1/4 de luz de la en una longitud de superior (negativo) empalmes del acero 60 50 120 70 L L ESTRIBOS L 4cm L 10cm d 3/8" 1/4" Rmin 1.5cm 2.0 cm R L o apoyo. CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA IE-01 INSTALACIONES ELECTRICAS Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región ALMACEN GENERAL ARCHIVOS SECRETARIA SS.HH. BAÑO MUJERES SS.HH. VARONES 2 3 4 5 6 18 17 16 15 14 13 12 11 9 7 10 RADIO - SALA COMPUTO 1 ESPERA 8 PERSONAL - SANEAMIENTO AMBIENTAL CONTABILIDAD - LOGISTICA GRUPO ELECTROGENO FARMACIA ESPERA AUDITORIUM DORMITORIO 20 21 22 23 24 36 35 34 33 32 31 30 29 27 25 28 19 26 DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO COMEDOR CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA IE-02 Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA IE-03 Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región T E N D A L 20 21 22 23 24 36 35 34 33 32 31 30 29 27 25 28 19 26 LAVANDERIA CUARTO LIMPIEZA T E R R A Z A PROYECCION DE TECHO PROYECCION DE TECHO PROYECCION DE TECHO PROYECCION DE TECHO PROYECCION DE TECHO PROYECCION DE TECHO SS.HH. SS.HH. 5 NPT=+6.20 MESADA SS.HH. JEFATURA PRIMERA PLANTA INSTALACIONES ELECTRICAS SEGUNDA PLANTA INSTALACIONES ELECTRICAS TERCERA PLANTA SS.HH. PISO EMPEDRADO EXISTENTE PISO EMPEDRADO EXISTENTE g h j i j i c d c b d c e a e f e f f k l m k l m i h g i h g j k l j k l j k l 2S(i,j) TDG C-1 k Sc(a) Sc(a) 3S(k,l,m) S(\fArial|b0|i0|c0|p34;b\fArial|b0|i0|c162|p34;) S(\fArial|b0|i0|c0|p34;c\fArial|b0|i0|c162|p34;) S(\fArial|b0|i0|c0|p34;d\fArial|b0|i0|c162|p34;) S(\fArial|b0|i0|c0|p34;e\fArial|b0|i0|c162|p34;) 2S(e,f) S(\fArial|b0|i0|c0|p34;g\fArial|b0|i0|c162|p34;) S(\fArial|b0|i0|c0|p34;h\fArial|b0|i0|c162|p34;) 2S(c,d) 2S(a,b) a b b a f f Sc(f) Sc(f) 3S(g,h,i) 3S(j,k,l) Sube a STD1 Sube a STD2 Baja a STD1 STD1 Sube a STD2 e e f f c c d d g g h h i i j j k k j k j k i h i h g f e g f e l m c d c b a b a b c a d f f f d e e a a a a a a b h h h h h h g g g g g Sc(a) Sc(a) Sc(f) Sc(f) S(\fArial|b0|i0|c0|p34;b\fArial|b0|i0|c162|p34;) S(\fArial|b0|i0|c0|p34;c\fArial|b0|i0|c162|p34;) 2S(d,e) 2S(g,h) Sc(a) Sc(a) S(b) 2S(c,d) 2S(e,f) 2S(g,h) S(\fArial|b0|i0|c0|p34;l\fArial|b0|i0|c162|p34;) S(\fArial|b0|i0|c0|p34;m\fArial|b0|i0|c162|p34;) 3S(i,j,k) 2S(a,b) 2S(c,d) 3S(e,f,g) 2S(h,i) 2S(j,k) STD2 Baja a STD2 a a d c b c b S(\fArial|b0|i0|c0|p34;d\fArial|b0|i0|c162|p34;) S(a) 2S(b,c) a a a e a a a a a b b b b b b b b G.E C-2 C-3 C-4 C-5 C-6 C-7 CHAPA METAL INTERRUPTOR TERMOMAGNETICO 500mm 200mm 600mm PLANCHA 1/16" CAJA METALICA3 TAPA A A C C B B A A CONDUCTOR DESNUDO CONDUCTOR DESNUDO C C CONECTOR DE BRONCE ELECTRODO DE COBRE CONECTOR DE BRONCE ELECTRODO DE COBRE B B LUMINARIA FLUORECENTE CIRCULAR ADOSADO 1 x 32 W 2x.... A BIPOLAR TERMOMAGNETICO INTERRUPTOR 1/2 2/1 3/4 4/3 2x... A .08 Conductor de Tierra 16mm2 -20mmd PVC-P de 5/8" x 2.40m Mezcla de Tiera vegetal tratado con THORGEL Barra Cooperweld Conector de Bronce long. de Contacto a lo largo de la varilla 5/8"d min. Conector AB .88 .04 .31 con marco 2x2x3/16" Tapa de Concreto .40x.40 m. Parapeto de Concreto .27 .27 .23 .04 .08 ESQUEMA DE DISTRIBUCION DE TUBERIAS PVC-SAP A BORNERA DETALLE CONEXION Cable NYY Conector de Bronce Cable NYY Detalle de Empalme de Buzon 1.- TUBERIA PVC-P 15 mm Ø 20 mm Ø 25 mm Ø 35 mm Ø 40 mm Ø 2.- ALAMBRES Y CABLES THW 1.0 mm2 1.5 mm2 2.5 mm2 4.0 mm2 6.0 mm2 10.0 mm2 16.0 mm2 25.0 mm2 35.0 mm2 70.0 mm2 3.- CAJAS METALICAS SAP CUADRADA 100x55 mm RECTANGULAR 100x55 mm OCTOGONAL 100x50x55 mm 1.- TUBERIA PVC-SAP 5/8" Ø 3/4" Ø 1" Ø 1 1/4" Ø 1 1/2" Ø 2.- ALAMBRES Y CABLES THW # 18 # 16 # 14 # 12 # 10 # 8 # 6 # 4 # 2 # 2/0 3.- CAJAS METALICAS SAP CUADRADA 4"x2 1/8" RECTANGULAR 4"x2 1/8" OCTOGONAL 4"x2"x2 1/8" CUADRO DE EQUIVALENCIAS DESIGNACION ANTERIOR DESIGNACION ACTUAL CUADRADA RECTANGULARES OCTOGONALES TIPOS USO MATERIAL DIMENSIONES EN PULGADAS DIMENSIONES EN MILIMETROS TELEFONO, INTERC. TOMACORR. INTERRUP. 100x55x40 mm 4"x2 1/8"x1 1/2" 100x40 mm 4" x 1 1/2" CAJAS DE PASE CENTROS, BRAQUETES PVC TIPO LIVIANO CAJA DE PASE 4"x4"x2 1/8" 100x100x55 mm MINIMO CAJAS METALICAS P/ SALIDAS ELECTRICAS PVC TIPO LIVIANO PVC TIPO LIVIANO 8109.69 RESUMEN POTENCIA INSTALADA : 18497.10 w MAXIMA DEMANDA : 8109.69 w 18497.10 2000.00 1050.00 M.D. (w) Artefactos de Pequeña carga 0.35 3000.00 1 u Alumbrado y Tomacorriente 1er piso DESCRIPCION CUADRO DE CARGAS 2000.00 x 1.0 Fd 14751.10 P.I. (w) 25 231.05 ( m ) AREA 2 (w/m ) C.U. 2 25 296.90 198.00 I d.= 81.09.69 --------- 40.96 A V x 0.9 --------- I d.= Pot. I d.= I d.= 1.50% x 40.96 A I d.= 61.44 A INTENSIDAD DE CORRIENTE (Amp.) 12751.10 x 0.35 4462.89 I d.= 80 A (Por seguridad) d 35 mm PVC - P 2x1x6 mm2 - NYY + 1x4 mm2 - THW T.D.G TABLERO DE DISTRIBUCIÓN d 35 mm PVC - P 2x40A 2x2.5 mm2 - THW 20 mm d PVC-SAP C1: ALUMBRADO STD-1 T.D.G P.T. C4: TOMACORRIENTE C2: ALUMBRADO 2x2.5 mm2 - THW 20 mm d PVC-SAP 2x20A 2x20A 2x32A 2x4 +1x2.5 mm2 - THW 20 mm d PVC-SAP 2x20A 2x4 +1x2.5 mm2 - THW 20 mm d PVC-SAP 2-1x10 mm2 NYY Kwh 2x1x6 mm2 NYY+1x4 / T mm2 - THW A 220V DE HIDRANDINA DE RED DE D.S. AEREA TABLERO DISTRIBUCIÓN GENERAL STD-1 d 25 mm PVC - P 2x4 mm2 + 1x2.5 mm2 - THW STD-2 2x2.5 mm2 THW 20 mm d PVC-SAP C-1: ALUMBRADO T.D.G P.T. 2x16A 2x25A 2x2.5/T mm2 - THW 20 mm d PVC-SAP Kwh 2x1x10 mm2 - NYY A 220V DE HIDRANDINA DE RED DE D.S. AEREA 35 mm d PVC-SAP C3: ALUMBRADO C5: TOMACORRIENTE 20 mm d PVC-SAP DETALLE POZO DE TIERRA CONECTOR DE COBRE PLANTA A A PRESION VARILLA Cu 15MMØ (5/8"), L=2.40M (DIRECTAMENTE ENTERRADA) TRATADA CON THORGEL O SIMILAR TIERRA DE CULTIVO COMPACTADA CONDUCTOR Cu DESNUDO 10 mm2 EN DUCTO PVC-SAP 15 mmd TAPA DE CONCRETO ARMADO DE 400x400x75 mm, CON MANIJA METALICA d=1/2" .20 .20 A .38 .25 .50 .25 .19 .31 .19 .13 .25 1.00 2.94 CORTE A-A ESCALA: 1/25 Kwh A 220V DE HIDRANDINA DE RED DE D.S. AEREA 2x25A 35 mm d PVC-SAP RESERVA GENERAL d 35 mm PVC - P 2x1x10 mm2 - NYY) 2x80A TOTAL 5 110.42 Área Libre Alumbrado y Tomacorriente 2do piso C-2: ALUMBRADO 25 mm d PVC-SAP S.T.D: 2 2x1x6 mm2 NYY + 1x4/T mm2 - THW 35 mm d PVC-SAP S.T.D: 1 2x4 mm2 + 1x2.5/T mm2 - THW d3/8" Malla 1/20 Planta Buzon Tapa de Proyeccion de Tapa Planta de Buzon de 1/20 Acometida II II Seccion II-II 1/20 VEREDA d3/8"@.10 Tapa de Buzon Cable NYY Tub. PVC 2x1x6mm2 1/20 25 40.01 Alumbrado y Tomacorriente 3er piso Electrobomba de 1 HP 746 0.80 596.80 2x32A 2x4 +1x2.5/T mm2 - THW 20 mm d PVC-SAP C-6: TOMACORRIENTE 20 mm d PVC-SAP C-3: ALUMBRADO 2x16A 20 mm d PVC-SAP 20 mm d PVC-SAP C-4: ALUMBRADO 2x16A 2x2.5/T mm2 - THW 2x32A 2x4 +1x2.5/T mm2 - THW 20 mm d PVC-SAP C-5: TOMACORRIENTE 2x32A 2x4 +1x2.5/T mm2 - THW 20 mm d PVC-SAP C-8: TOMACORRIENTE 2x4 +1x2.5/T mm2 - THW 20 mm d PVC-SAP C-7: ELECTROBOMBA d 25 mm PVC - P 2x25A 2x2.5 mm2 - THW 20 mm d PVC-SAP C1: ALUMBRADO STD-2 T.D.G P.T. C2: TOMACORRIENTE 20 mm d PVC-SAP 2x16A 2x20A 2x4 +1x2.5 mm2 - THW 20 mm d PVC-SAP Kwh 2x4 mm2 +1x2.5 / T mm2 - THW A 220V DE HIDRANDINA DE RED DE D.S. AEREA C6: RESERVA III 1 X 32 W TPT300/1.32 FLUORESCENTE CIRCULAR TLE ARTEFACTO PARA FLUORESCENTE EN LUMINARIA ADOSABLE EN TECHO, CON DIFUSOR ACRILICO OPAL PHILLIPS O SIMILAR PHILLIPS O SIMILAR ARTEFACTO PARA FLUORESCENTE EN LUMINARIA EMPOTRABLE TBS EN TECHO, CON DIFUSOR ACRILICO CON REJILLAS LUZ DIRECTA RECTO TBS FLUORESCENTE 2 X 36 W II TIPO DE LUMINARIA CUADRO DE LUMINARIAS CARACTERISTICAS I N° DE LAMPARA TIPO DE LAMPARA DESCRIPCIÓN TÉCNICA ARTEFACTO PARA FLUORESCENTE EN LUMINARIA EMPOTRABLE TBS EN TECHO, CON DIFUSOR ACRILICO CON REJILLAS LUZ DIRECTA PHILLIPS O SIMILAR RECTO TBS FLUORESCENTE 4 X 18 W IV V VI 1 X 20 W PHILLIPS O SIMILAR AHORRADOR ARTEFACTO BRACKET CON LAMPARA AHORRADORA ADOSADA EN PARED, CON DIFUSOR ACRILICO DECORATIVO. PHILLIPS O SIMILAR ARTEFACTO PARA FLUORESCENTE EN LUMINARIA ADOSABLE TCS EN TECHO, CON DIFUSOR ACRILICO CON REJILLAS LUZ DIRECTA FLUORESCENTE 2 X 36 W LEYENDA SIMBOLO DESCRIPCIÓN TIPO DE SALIDA H(s.n.p.t) Tablero General de Distribución 1.80 mts A dar por Fabricante Sub Tablero de Distribución 1.80 mts A dar por Fabricante Artefacto Fluorescente Recto Empotrable de 4x18W Techo OCT 100x55 Artefacto Fluorescente Recto Empotrable de 2x18W Techo OCT 100x55 Artefacto Fluorescente Recto Empotrable de 2x36W Techo OCT 100x55 Artefacto Fluorescente Cicrcular Adosable de 1x32W Techo OCT 100x55 Salida para Lampara Ahorradora tipo Bomba 1x20W Alero OCT 100x55 Bracket adosado con Lampara Ahorradora 1x20 W Pared OCT 100x55 Tomacorriente Bipolar con P.T 0.40 mts RECT. 100x55x40 2S S 3S Sc Interruptores: simple, doble, triple y conmutación 1.60 mts RECT. 100x55x40 Medidor de Energía Electrica Monofásico 0.40 mts Caja de paso rectangular 0.40 mts RECT. 100x55x40 Caja de paso cuadrada 2.20 mts CUADR. 100x100 Interruptor Termomagnetico Electrobomba de 1 HP Bornera de Puesta a Tierra Buzón C.A. 0.30x0.30x0.40 para acometida Pozo a Tierra Cable THW para electrobomba empotrado en piso Cable NYY 2x1x10 - 2x1x6 mm2 empotrado en piso Cable THW tomacorriente empotrado en piso-pared Cable THW alumbrado empotrado en techo-pared Cable THW para puestaa tierra enterrado en piso C-1 C-5 C-4 C-2 C-3 C-1 C-2 2x2.5 mm2 THW 1 X 20 W PHILLIPS O SIMILAR AHORRADOR ARTEFACTO SOCKET ADOSADO CON LAMPARA TIPO BOMBA AHORRADORA. C6: RESERVA 20 mm d PVC-SAP 2x32A 2x4 +1x2.5 mm2 - THW G.E Grupo Electrogeno VII 2 X 18 W PHILLIPS O SIMILAR ARTEFACTO PARA FLUORESCENTE EN LUMINARIA EMPOTRABLE TBS EN TECHO, CON DIFUSOR ACRILICO CON REJILLAS LUZ DIRECTA FLUORESCENTE RECTO TBS CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA IE-04 Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región INSTALACIONES ELECTRICAS diagramas ESPECIFICACIONES TECNICAS Las Cajas de salida y derivaciones seran de Fº Gº del tipo liviano de 1.59 mm de espesor mínimo, con perforaciones incompletas en sus caras y de 4" x 1 1/2" para centros de luz, salidas especiales o cajas de paso, para braquetes octogonales serán de 4", para tomacorrientes monofásicos, con puesta a Tierra e interruptores seran de 4" x2". Para las Llegadas se utilizaran cajas del tipo pesada Serán de cobre electrolítico, nucleo solido, aislamiento tipo TW. , sección mínima a usar será de 2.5 mm2. de INDECO, Según TOMO V CODIGO NACIONAL ELECTRIFICACION La tubería sera rigida de PVC (Policloruro de Vinilo) del tipo Liviano para circuitos derivados y tipo Pesado para el alimentador y 20 mm diám. min. El tablero de empotrar sera de Fº Gº Pesado, con marco, puerta y cerradura esmaltado y martillado al horno, distribución Monofásica con interruptores termomagneticos de 250 V y 10, poder de ruptura atornillable o a presión amperajes dados en Diagrama Unifilar y dimensiones segun proveedores La llave principal y Circuitos de interiores llevaran interruptores termomag- neticos alojadas en Gabinetes empotradas en la pared. Para lo no indicado son validas las prescripciones del Reglamento Nacional de Construcciones, el CNE tomo I y V y Ley de Concesiones Electricas Serán empotradas y/o adosadas al techo, según el Artefacto, de forma rectangular, cuatrados y circular o similar. Los interruptores de alumbrado, tomacorrientes, telefonos seran igual o similares a los de la serie Magic ó la linea Modus de TICINO, con placas de Aluminio Anodizado ó de termoplastico respectivamente. Los dados serán de material Fenólico. Los accesorias serán de tipo balancin con placa de Baquelita (TICINO) . CONDUCTORES: CAJAS: TUBERIA: LUMINARIAS: INTERRUPTORES y TOMACORRIENTES: TABLERO: LAMPARAS: Serán del tipo descrito en el cuadro de luminarias. LEYENDA SIMBOLO DESCRIPCIÓN TIPO DE SALIDA H(s.n.p.t) Tablero General de Distribución 1.80 mts A dar por Fabricante Sub Tablero de Distribución 1.80 mts A dar por Fabricante Artefacto Fluorescente Recto Empotrable de 4x18W Techo OCT 100x55 Artefacto Fluorescente Recto Empotrable de 2x18W Techo OCT 100x55 Artefacto Fluorescente Recto Empotrable de 2x36W Techo OCT 100x55 Artefacto Fluorescente Cicrcular Adosable de 1x32W Techo OCT 100x55 Salida para Lampara Ahorradora tipo Bomba 1x20W Alero OCT 100x55 Bracket adosado con Lampara Ahorradora 1x20 W Pared OCT 100x55 Tomacorriente Bipolar con P.T 0.40 mts RECT. 100x55x40 2S S 3S Sc Interruptores: simple, doble, triple y conmutación 1.60 mts RECT. 100x55x40 Medidor de Energía Electrica Monofásico 0.40 mts Caja de paso rectangular 0.40 mts RECT. 100x55x40 Caja de paso cuadrada 2.20 mts CUADR. 100x100 Interruptor Termomagnetico Electrobomba de 1 HP Bornera de Puesta a Tierra Buzón C.A. 0.30x0.30x0.40 para acometida Pozo a Tierra Cable THW para electrobomba empotrado en piso Cable NYY 2x1x10 - 2x1x6 mm2 empotrado en piso Cable THW tomacorriente empotrado en piso-pared Cable THW alumbrado empotrado en techo-pared Cable THW para puestaa tierra enterrado en piso G.E Grupo Electrogeno + Ducto de PVC-P 1 1/4" d 2-1x10 mm2 NYY + Ducto de PVC-P 1 1/4" d ALMACEN GENERAL ARCHIVOS SECRETARIA SS.HH. 2 3 4 5 6 18 RADIO - SALA COMPUTO 1 ESPERA PERSONAL - SANEAMIENTO AMBIENTAL CONTABILIDAD - LOGISTICA FARMACIA ESPERA NPT=+0.36 PISO: CERAMICO NPT=+0.36 PISO: CERAMICO NPT=+0.36 PISO: CERAMICO 26.19m2. NPT=+0.36 PISO: CERAMICO 26.19m2. NPT=+0.36 PISO: CERAMICO NPT=+0.36 PISO: CERAMICO NPT=+0.36 PISO: CERAMICO 20.60m2. NPT=+0.36 PISO: CERAMICO 21.00m2. AUDITORIUM SS.HH. VARONES DORMITORIO 20 21 22 23 24 36 35 34 33 32 31 30 29 27 25 28 19 26 DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO COCINETA COMEDOR T E N D A L LAVANDERIA CUARTO LIMPIEZA T E R R A Z A SS.HH. NPT=+3.60 NPT=+3.60 NPT=+3.60 SS.HH. MUJERES NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+3.60 NPT=+6.20 NPT=+6.20 NPT=+6.20 NPT=+6.20 PASADIZO NPT=+3.60 MESADA JEFATURA SS.HH. NPT=+6.20 \A1;.30 NIVEL MAX. DE AGUA CONTROL DE NIVEL FLOTADOR d 3/4" VIENE DE LA RED PUBLICA TAPA .60x.60 TAPA SANITARIA \A1;.30 \A1;H \A1;.10 \A1;.30 \A1;.15 \A1;.60 \A1;.15 N.P.T.+0.15 \A1;HS \A1;.30 \A1;.30 \A1;.10 \A1;.10 TAPA .60x.60 TAPA SANITARIA \A1;.30 \A1;.30 \A1;.15 \A1;.60 \A1;.15 \A1;3.00 N.T.N.+0.00 NIV. DE PARADA d 1 1/4" SUCCION TUB. DE \A1;0.10 DE PIE CON CANASTILLA VALV. CONTROL AUTOMATICO Válvula check horiz. Ø1" Válvula Comp. Ø1" Cámara de Inspección con tapón Ø1" AL TANQUE ELEVADO TUB. PVC C-10 Ø 1" Válvula check horiz. Ø1" Válvula Comp. Ø1" Cámara de Inspección con tapón Ø1" AL TANQUE ELEVADO TUB. PVC C-10 Ø 1" NIVEL MAX. DE AGUA NIV. DE PARADA d 1 1/4" SUCCION TUB. DE \A1;0.10 DE PIE CON CANASTILLA VALV. ELECTROBOMBA 3/4 HP ELECTROBOMBA 3/4 HP 5 EMPOTRADAS EN LOSA NIPLE F° G° CON BISAGRAS MARCO Y TAPA DE MADERA E 15 15 DIMENSIONES ( EN CENTIMETROS ) DETALLE DE INSTALACION DE VALVULAS 5 DETALLE TAPA CISTERNA VALVULA PVC CLASE 10 UNION ROSCA ADAPTADOR PVC ESPESOR DE MURO C D C B A NIPLE F° G° DETALLE DE PUNTOS DE AGUA Y DESAGUE Tub rebose d2" MURETE LADRILLO KK SOGA metalica fina de 0.05 cm. Brecha de aire PUNTO DE AGUA Ø 4" PVC 0.30 0.20 Esc : 1/20 5 con base con malla cubierta DETALLE DE PUNTOS DE AGUA Y DESAGUE 5 Tub. de Agua 0.30 Ø 4" PVC 5 NPT 5 VA A RED DE DESAGUE PUNTO DE AGUA 5 PUNTO DE DESAGUE Esc : 1/20 NPT 5 5 5 LINEA DE SERVICIOS Ø3/4" EACALA: 1/25 FILTRO K R O O L DESAGUE Ramal "Y" simple TAPA ROSCA FLOTADOR VALVULA Y TANQUE 1100 Lts. Nivel de parada 5 TANQUE DE POLITILENO 0.80 > 5 <0.0 DETALLE TANQUE ELEVADO Nivel de arranque 5 LINEA DE IMPULSION Ø1" NIVEL T.T. CAP. 2,500 Lt. Tub. Desague Tub. de Agua 5 5 4" 4" d 4" D C 8 12 22 28 B 15 20 DIAMETRO Ø 1 " - 3/4 " 2 " - 1/2 " A 16 25 ( F ) FONDO DE CAJA S/E PARA TUB PVC d3/4" Y d2" DET. BRIDA ROMPE AGUA DE 1/8" DE ESPESOR PLANCHA DE FIERRO NEGRO BOMBA 3/4HP IMPULSION 1" U. UNIVERSAL VALVULA DE PIE CON CANASTILLA ISOMETRICO DEL EQUIPO DE BOMBEO 1" 1" S/E 5 SOLDADURA ALREDEDOR ESC. 1/20 TAP. 1" 1.1/2" N.P.T 4" 4" d 4" TUB. F°G° F 10 15 5 ASA DE fe DEL TUBO 5 5 LOSA ARMADA E=10cm 01 tanque elevado PVC de 2500 litros de capacidad para satisfacer la demanda en 5.20m3 para el cisterna y 1.10m3 para el tanque elevado. Alternativamente se empleará Por tanto corresponde un consumo de 7.00m3 de agua, el mismo que se distribuye en con dotaciones indicadas en base al numeral S.222.2.10 (DOTACIONES) del RNC. Se ha considerado la dotación en base al área de servicio de tipo Comercio Vivienda cada nivel en función del número de bombeo de agua al mismo. CAPACIDAD CISTERNA: OTROS: Solado : Concreto C/H, 1 : 12, e= 4" Cisterna : Acero refuerzo f'y = 4200 Kg/cm2 El interior del cisterna fondo y muros llevará tarrajeo con impermeabilizante. ESPECIFICACIONES TECNICAS Recubrimientos : Muros : Al eje, Losa Fondo : Al eje, Techo : 3.00cm Cisterna : Muros y Losas concreto f'c = 210 Kg/cm2 CONCRETO DESAGUE relieve y no serán expuestos al fuego. PRUEBAS: ventilación. MATERIAL: Las tuberías y accesorios de P.V.C.-SAL clase 150 con marca de fabricante en alto Las tuberías de ventilación terminarán a 0.50 m. Sobre el N.T. en sombrero de ESPECIFICACIONES TECNICAS Los empalmes entre tuberías se harán por medio de accesorios. Los sumideros serán del tipo hermético con trampa "P", cuerpo y rejilla. Los registros roscados de bronce serán instalados al ras del N.P.T. Se utilizará pegamento y accesorios del mismo fabricante. antes de proceder al vaceado. se determinara su perfecto alineamiento. La tuberia sera sometida a una prueba de filtracion por 24 hrs. Por la generatriz del tubo se comprobaran niveles y con un cordel La tubería de agua será a prueba de ensayo hidrostático. AGUA MATERIAL ESPECIFICACIONES TECNICAS en cajas con marco y tapa de concreto pre fabtricados. y cajuelas respectivamente. Se instalaran entre dos uniones universales e iran alojados en el piso o la pared Las tuberías de agua fría serán de P.V.C.-SAP clase 10 simple presión con accesorios de Las valvulas de interrupcion tipo compuerta seran de bronce de tipo de cierre rapido En las uniones de tuberia de agua fria con los accesorios se usara cinta teflon. que deberá soportar una presion de 150 Lbs/p2. similar material, ambos para una presión de trabajo de 150 Lbrs./P2. corrigiéndoles adecuadamente. constante durante los 15 minutos. PRUEBAS: 100 Lbs./ Plgs2 5 ppm de cloro residual , en caso contrario repetir la operacion. Inyéctese agua con ayuda de una bomba de mano hasta lograr una presión de 7 Kg/cm2- Si el manómetro indica descenso de presión búsquese los puntos de posible filtración Efectúese otra vez la prueba hasta lograr que el manómetro indique una presión Se aplicará una solución de Cloro o Hipoclorito de Calcio en 50 ppm. de Cloro activo. Aíslese el tramo a ensayar cerrando válvulas, grifos o salidas. La tubería de agua será a prueba de ensayo hidrostático. 24 horas despues se determinara el cloro residual que debe alcanzar DESINFECCION EN LA RED (CISTERNA Y T. ELEVADO) Después de aceptada la última prueba se lavará el sistema con agua fría. Caja de Registro 0.30x0.60m/Caja ciega R-6" Red de Agua Fria (A.F) Tuberia PVC C-10 DESCRIPCION Tee Recta con Subida Codo de 90 Baja Codo de 90 Sube AGUA Valvula check entre Union universal Valvula de Compuerta Universal en tuberia vertical Tee Recta Tapón Macho Valvula de Compuerta entre Union entre Union universal Tee Recta con Bajada SIMBOLO Registro Roscado de Bronce en Piso Sumidero de Piso con trampa "P" Tuberia de Ventilacion Sanitaria Red de Desague Tuberia P:V:C SAL Caja de Registro 0.30x0.60m Trampa "P" en duchas Codo de 90 y rejilla de bronce movible Codo de 45 P:V:C SAL DESCRIPCION SIMBOLO DETALLE B 0.30x0.30 \A1;0.30 Tapa de concreto Rejilla de 2" f \A1;.025 \A1;0.20 Tubo FºGº de f=2 " Rompe Agua: Soldada a Plancha de 4"x4"x1/4" A Desague \A1;0.10 \A1;0.05 \A1;0.30 Esc : 1/20 SUBE TUBERIA DE IMPULSION d1" AL TANQUE ELEVADO SUBE TUBERIA DE IMPULSION d1" AL TANQUE ELEVADO SUBE TUBERIA DE IMPULSION d1" AL TANQUE ELEVADO DETALLE DE DISTRIBUCION DE TANQUE ELEVADO DETALLE DE DISTRIBUCION CAPACIDAD 1100 LT AL TANQUE ELEVADO LLEGA TUB. IMPULSION Ø1" LLEGA TUB. IMPULSION Ø1" AL TANQUE ELEVADO VCR Ø1" R-R d 4" Ø4" MONTANTE R-R d 4" SUM. d 2" SUM. d 2" SUM. d 2" SUM. d 2" Ø4" MONTANTE R-R d 4" R-R d 4" SUM. d 2" SUM. d 2" SUM. d 2" SUM. d 2" VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. Ø4" MONTANTE Ø4" MONTANTE Ø4" MONTANTE Ø4" MONTANTE Ø4" MONTANTE Ø4" MONTANTE Ø4" MONTANTE VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. VENT. Ø2" SUBE TUB. VCR d 1/2" BAJA TUB. Ø1" AL TANQUE ELEVADO Ø4" MONTANTE BAJA TUBERIA DE REVOSE TANQUE ELEVADO d 2" BAJA TUB. Ø1 1/4" AL TANQUE ELEVADO BAJA TUB. Ø1" AL TANQUE ELEVADO BAJA TUB. Ø1" AL TANQUE ELEVADO BAJA TUB. Ø1" AL TANQUE ELEVADO BAJA TUB. Ø1" AL TANQUE ELEVADO BAJA TUB. Ø1" AL TANQUE ELEVADO PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 6" PVC SAL d 6" PVC SAL d 6" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 4" PVC SAL d 2" PVC SAL d 4" PVC SAL d 4" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" PVC SAL d 2" CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA IS-O1 Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región INSTALACIONES SANITARIAS PRIMERA - SEGUNDA PLANTA PRIMERA PLANTA ESCALA: 1/50 SEGUNDA PLANTA ESCALA: 1/50 CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA IS-02 Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región INSTALACIONES SANITARIAS TERCERA PLANTA 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 NPT=+ 8.60 TANQUE 1100 Lts. TANQUE DE POLITILENO TANQUE 1100 Lts. TANQUE DE POLITILENO 2d 5/8" [] d1/4": 3@10+4@.20+R.@ .30 2d 5/8" 5 5 C-5 (AZOTEA) V-301 V-301 V-301 V-301 1 d 1/2" 1 d 1/2" 1 d 1/2" 5 5 5 5 5 5 5 5 5 5 ALIGERADO AZOTEA ESCALA: 1/50 5 6 A B 2d 1/2" [] d1/4": 3@10+4@.20+R.@ .30 2d 1/2" 5 5 C-6 (AZOTEA) 2d 1/2" [] d1/4": 3@10+4@.20+R.@ .30 2d 1/2" 5 5 V-301 (AZOTEA) 2d 3/8" [] d1/4": 3@10+4@.20+R.@ .30 2d 3/8" 5 5 V-302 (AZOTEA) SOBRE ESCALERA SOBRE SS.HH SOBRE LAVANDERIA SOBRE CUARTO LIMPIEZA 2d 3/8" [] d1/4": 3@10+4@.20+R.@ .30 5 5 V-303 (AZOTEA) SOBRE PARAPETO 2d 3/8" [] d1/4": @15 2d 3/8" 5 5 COLUMNETAS (AZOTEA) 19 UNIDADES 2d 3/8" [] d1/4": 3@10+4@.20+R.@ .30 2d 3/8" 5 5 VB-1 1d 3/8" [] d1/4": 3@10+4@.20+R.@ .30 1d 3/8" 5 5 VB-2 5 5 1d 1/2" 5 5 5 5 1d 1/2" 1d 1/2" 1d 1/2" CONSTRUCCION DEL PUESTO DE SALUD : CHUGAY : LA LIBERTAD : SANCHEZ CARRION : C.P.M. COCHABAMBA E-07 ESTRUCTURAS Plano : Distrito Provincia Departam. Localidad SEPTIEMBRE 2008 No Lamina: 1/50 Escala: Fecha: Proyecto : MUNICIPALIDAD DISTRITAL DE CHUGAY DE COCHABAMBA - DISTRITO DE CHUGAY : LA LIBERTAD Región DETALLE DE CERCHAS PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO 5 5 5 5 5 5 5 5 T E N D A L 20 21 22 23 24 36 35 34 33 32 31 30 29 27 25 28 19 26 NPT=+6.20 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 7 8 9 10 1 1 2 3 4 5 A B C 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 7 8 9 10 1 1 2 3 4 5 A B C 5 5 5 5 5 PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO PROYECCION DE TECHO LIGERO 5 5 5 5 5 5 5 5 CUERDA INFERIOR 1 1 CUERDA INFERIOR 1 1 CUERDA SUPERIOR CUERDA SUPERIOR DIAGONAL DIAGONAL NUDO 1 NUDO 2 NUDO 3 NUDO 3 NUDO 4 NUDO 4 NPT=+ 8.60 2 2 2 2 2 2 2 2 2 2 2 2 SECCION 1-1 ESC. 1/25 5 5 5 5 5 5 5 5 apoyo fijo apoyo movil 1.1/2 1.1/2 1.1/2 5 SECCION 2-2 ESC. 1/25 1.1/2 5 5 5 CERCHA DE MADERA TIPICA ESC. 1/25 CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA CERCHA DE MADERA TIPICA 1 5 1 2 2 3 3 4 4 5 CUERDA INFERIOR apoyo 1 ELEMENTO 1 (02 ELEMENTOS) 5 5 5 5 5 1 1 1 1 DIAGONAL 2 2 2 NUDO 1 ELEMENTO 2 (01 ELEMENTO) 5 5 5 5 2 2 3 5 ELEMENTO 3 (01 ELEMENTO) CUERDA SUPERIOR NUDO 3 4 5 5 2 2 5 ELEMENTO 4 (01 ELEMENTO) 5 5 5 5 5 5 5 5 5 5 5 ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. 5 5 5 5 NUDO 2 NUDO 4 NUDO 1 NUDO 2 NUDO 3 NUDO 4 5 teja andina fibro-cemento teja andina fibro-cemento teja andina fibro-cemento teja andina fibro-cemento teja andina fibro-cemento teja andina fibro-cemento 5 5 5 5 \A1;techo ligero tipo teja andina de fibro-cemento eternit o similar. -Alto de onda 70mm. -Ancho de plancha 720mm. -Largo de plancha 1140 mm. -Espesor 5 mm. -Fijacion sobre viguetas mediante tirafones de diametro 1/4" o ganchos chatos galvanizados. PIEZAS COMPLEMENTARIAS -Cumbrera Articulada : en remate de encuentro entre los dos planos de techo en la parte superior. -Tapaonda : En la parte frontal del encuentro entre techo y el plano de apoyo. 5 5 5 5 5 5 APOYO 5 5 5 5 5 5 5 5 5 CUERDA INFERIOR 1 1 CUERDA INFERIOR 1 1 CUERDA SUPERIOR CUERDA SUPERIOR DIAGONAL DIAGONAL NUDO 1 NUDO 2 NUDO 3 NUDO 3 NUDO 4 NUDO 4 NPT=+ 8.60 2 2 2 2 2 2 2 2 2 2 2 2 5 5 5 5 5 5 5 5 apoyo fijo apoyo movil 5 5 CERCHA DE MADERA TIPICA ESC. 1/25 1 5 1 2 2 3 3 4 4 5 5 5 5 5 5 5 5 5 5 5 5 5 teja andina fibro-cemento teja andina fibro-cemento teja andina fibro-cemento teja andina fibro-cemento teja andina fibro-cemento teja andina fibro-cemento 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \A1;Soporte de plancha metalica e=1/8". \A1;Soporte de plancha metalica e=1/8". 5 5 5 5 5 \A1;Soporte de plancha metalica e=1/8". 5 5 5 5 \A1;Apoyo de plancha metalica e=1/8". \A1;Soporte de plancha metalica e=1/8". 5 5 5 5 ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. ARRIOSTRE DE MADERA 1.1/2"x0.15m. \A1;Teja Andina de fibrocemento eternit o similar 1.14x0.72x0.05mm. \A1;Viga de Madera Tornillo 1.1/2"x6" \A1;Viga de Madera Tornillo 1.1/2"x6" \A1;Viga de Madera Tornillo 1.1/2"x6"
