Ladder Electric DWG Detail for AutoCAD

Ladder Electric DWG Detail for AutoCAD

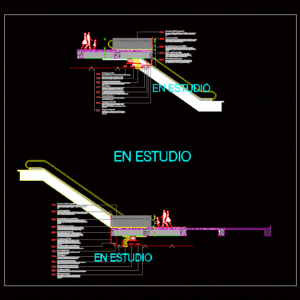

ELECTRIC STAIR DETAIL

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Cable channel, Cable gutters. According to specialist in electrical design., Metal structure ceiling support, Metallic structure to lift the sky specifications according to consultant’s recommendations., Duct for air conditioning., Jar in galvanized sheet fixed specifications according to ventilation consultant’s instructions., Safety glass rail., Rail in tempered laminated glass of mm with system of anchorage in superior inspection. Height above fine level., Modular ceiling for inspection, Modular ceiling for network inspection., Sky in dry wall., Panel type plaster type vinyl paint white. Specifications of structure fixing according to the manufacturer., Halogen bullet, Bullet to embed in sky according to lighting design recommendations., Drywall sheets of matt white vinyl stucco. On structure according to manufacturer’s instructions., Side cover on dry wall, Metal anchor plate, Metal plate in steel. Thickness according to glass supplier recommendations. With internal spacers in neoprene for front shield stiffening railing., Metal handrail, Metallic handrail for center railings in stainless steel with hub in stainless steel. Laterally pierced glasses. Height mt of fine level., Led type lighting, Lighting system led in sky according to lighting project, Stainless steel front shield., Finishing front shield system in steel top bottomed graphing system later according to system supplier recommendations., Neoprene spacers, Perimeter coating in starter system for protection stiffening in neoprene of between glass anchoring platen., in study

Raw text data extracted from CAD file:

Canaleta pasacables Canaleta pasacables. Según especialista en diseño electrico. D-26 Estructura metálica soporte cielo raso \A1; Estructura metálica para descolgar el cielo raso, especificaciones según recomendaciones del consultor. D-18 Ducto para aire acondicionado. Tarro en lamina galvanizada fijado a placa, especificaciones según indicaciones del consultor de ventilación. D-12 Baranda en vidrio de seguridad. Baranda en vidrio templado laminado de 12 mm con sistema de anclaje en U, de inspeccion superior. Altura 1.20 m sobre nivel fino. G-8 Cielo raso modular para inspección Cielo raso modular para inspección de redes. G-5 Cielo raso en dry wall. Panel tipo yeso + pintura tipo vinilo color blanco. especificaciones de fijación y estructura según el fabricante. G-1 Bala halógena Bala de luz, para empotrar en cielo raso, segun recomendaciones de diseño de iluminación. L-4 Láminas de dry wall de .60 x 1.20 m E=1cm + estuco + pintura, tipo vinilo color blanco mate. Sobre estructura metálica, segun indicaciones del fabricante. Tapa lateral en Dry Wall G-35 Platina metalica de anclaje \A1; Platina metalica en U, de \H0.7x;\S1#8;\H1.4286x; ´´ en acero inoxidable, apoyada. Espesor según recomendaciones proveedor vidrio. Con distanciadores interiores en neopreno 1 cm, para escudo frontal y rigidización de baranda. D-53 Pasamanos metálico \A1; Pasamanos metálico para barandas de centro comercial, en acero inoxidable de 2", con buje en acero inox. pernado lateralmente a vidrios. Altura a 0.90 mt de nivel fino. D-54 Iluminación tipo Led Sistema de iluminación led en cielo raso, según proyecto de iluminación L-9 Escudo Frontal en acero inoxidable. \A1; Escudo frontal de acabado sistema de baranda, en acero inxoidabel, grafado superior e inferiormente a sistema posterior (no atornillado). \H1x;Espesor según recomendaciones proveedor del sistema. D-58 Distanciadores en neopreno \A1; Recubrimiento perimetral en arranque sistema de vidrio, para protección y rigidización de barandas, en neopreno de .01 m de ancho, entre vidrio y platina de anclaje. N-13 \A1;.21 \A1;.17 \A1;.08 \A1;.03 \A1;.05 \A1;.80 \A1;.35 \A1;.05 \A1;.72 \A1;.20 \A1;1.58 \A1;.20 \A1;.13 \A1;.17 \A1;.05 \A1;.85 \A1;.06 \A1;.16 \A1;.65 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 -1093.634285331651 EN ESTUDIO EN ESTUDIO EN ESTUDIO

Language	Spanish
Drawing Type	Detail
Category	Stairways
Additional Screenshots
File Type	dwg
Materials	Glass, Steel
Measurement Units
Footprint Area
Building Features
Tags	autocad, degrau, DETAIL, DWG, échelle, electric, escada, escalier, étape, ladder, leiter, stair, staircase, stairway, step, stufen, treppe, treppen
