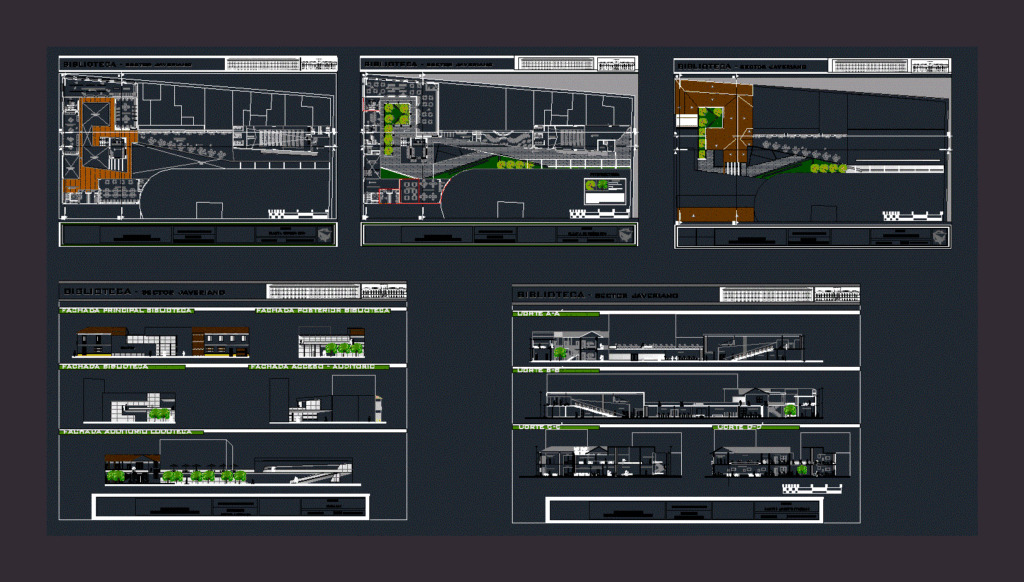

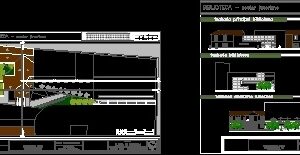

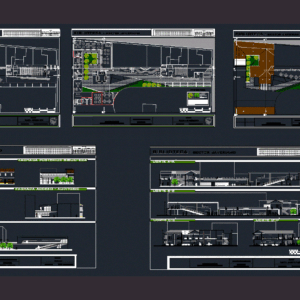

The project is located within the catchment area demarcated by the SPECIAL HANDLING AND PROTECTION PLAN (MTSP) from the historic center of the city of Pasto (Nariño); on Javeriano industry which are near important heritage buildings such as Christ the King Church and the Xaverian College classified as Assets of Cultural Interest Municipal character. The architectural program includes a reading area within which the reading room has; periodicals; mapoteca and informal reading room; a technological area with digital room; Room regional culture; auditorium; square projection and music library; an area of ??complementary services and the internal public space generated by the central courtyards. The project provides; to all visitors; spaces that move with great freedom; accessibility and continuity; as it is the case of internal public space and runs on first and second floor.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

wc, entrance hall, library, reading room, map library, coffee-book, circulation hall, meeting room, newspaper library, ticket office, porter, storage room, coordinator, commercial premises, second floor, warehouse, empty access, empty over patio, arrayan

Raw text data extracted from CAD file:

0 1 2 3 4 5 10 15 20 W.C \W4.89679; B´ \W5.45902; B \W2.56020; BIBLIOTECA - sector javeriano \W2.56020; BIBLIOTECA - sector javeriano \W6.21101; Corte b-b´ \W6.26414; Corte c-c' \W6.24033; Corte d-d' 4.10 3.90 10.00 8.00 10.00 \W9.55315; SALA DE LECTURA \W8.55713; W.C \W9.92719; SALA DE JUNTAS \W9.38466; OFICINA DIRECTOR \W7.27799; COORDINADOR \W8.48797; W.C. \W6.78143; HALL DE ACCESO \W7.80745; HALL DE CIRCULACIÓN 4.099999798676535 3.900000201323465 10.0 8.0 10.0000028369804 \W9.49484; SALA DE LECTURA INFORMAL \W8.60116; HALL DE CIRCULACIÓN \W8.55713; W.C \W9.52835; SALA DE CULTURA \W9.08350; REGIONAL \W8.92062; CAFETERÍA \W8.92062; CAFETERÍA \W8.53531; SALA DIGITAL \W8.39020; HEMEROTECA \W9.55315; SALA DE LECTURA \W8.92912; FONOTECA \W9.52835; SALA DE CULTURA \W9.08350; REGIONAL \W9.35900; CIRCULACIÓN 4.00 3.35 4.00 3.25 4.00 9.60 10.00 8.70 4.00 4.55 \W0.90942; ZONA DIGITAL HALL DE ACCESO FONOTECA SALA DE LECTURAS MAPOTECA CAFÉ-LIBRO HALL DE CIRCULACIÓN SALA DE JUNTAS \W0.86337; CAFETERÍA 1 HEMEROTECA \W5.49709; SALA DE CULTURA REGIONAL TAQUILLA \W9.09235; P.F. \W8.51117; W.C. PORTERÍA \W2.63548; DIRECTOR NPT + - 0.20 m. NPT + 0.40 m. \W7.59450; CUARTO DE \W7.59450; MÁQUINAS \W5.28175; AUDITORIO NPT +/- 0.00 m. NPT + 0.40 m. NPT + 0.10 m. DEPOSITOS NPT + 0.20 m. NPT + 0.10 m. HALL DE CIRCULACIÓN \W6.84503; SALA DE LECTURA \W6.84503; INFORMAL NPT + 0.20 m. \W2.56020; BIBLIOTECA - sector javeriano \W2.56020; BIBLIOTECA - sector javeriano COORDINADOR NPT + 0.20 m. \W9.61443; prestamos y copias \W2.56020; BIBLIOTECA - sector javeriano \W2.56020; BIBLIOTECA - sector javeriano \W8.51117; W.C. \W8.51117; W.C. LOCAL COMERCIAL NPT + 0.20 m. \W5.26629; LUDOTECA NPT + 0.20 m. HALL DE CIRCULACIÓN \W9.09235; P.F. \W8.51117; W.C. NPT + 4.0 m. \W0.62883; CAFETERÍA 2 NPT + 0.20 m. \W5.37654; FACULTAD DE ARTES \W0.18606; DEPARTAMENTO DE ARQUITECTURA \W1.59109; TALLER DE ARQUITECTURA VII \W6.06416; BIBLIOTECA \W1.92130; SECTOR JAVERIANO - \W1.92130; PASTO \W3.28826; CONTIENE: PLANTA SEGUNDO PISO \W1.45493; ESCALA: 1:100 \W4.47874; FECHA: DICIEMBRE DE 2014 \W5.37654; FACULTAD DE ARTES \W0.18606; DEPARTAMENTO DE ARQUITECTURA \W1.59109; TALLER DE ARQUITECTURA VII \W6.28981; BIBLIOTECA \W2.14696; SECTOR JAVERIANO - \W2.14696; PASTO \W3.28826; CONTIENE: \W2.18793; PLANTA DE PRIMER PISO \W1.45493; ESCALA: 1:100 \W4.47874; FECHA: DICIEMBRE de 2014 NPT + 4.0 m. NPT + 4.0 m. NPT + 4.0 m. NPT + 4.10m. NPT + 4.0 m. \W7.26316; W.C. PORTERÍA BODEGA BODEGA W.C W.C \W7.26316; W.C. BODEGA W.C \W9.98840; COPIAS Y \W9.98840; PRESTAMOS \W9.98840; COPIAS Y \W9.98840; PRESTAMOS VACÍO SOBRE ACCESO VACÍO SOBRE PATIO VACÍO SOBRE PATIO VACÍO SOBRE PATIO \W5.28175; AUDITORIO NPT + 0.40 m. W.C . W.C . \W4.96145; A´ \W5.50194; A D D´ C C´ \W4.96145; A´ D \W5.50194; A D´ C C´ \W2.56020; BIBLIOTECA - sector javeriano \W5.37654; FACULTAD DE ARTES \W0.18606; DEPARTAMENTO DE ARQUITECTURA \W1.59109; TALLER DE ARQUITECTURA VII \W6.28981; BIBLIOTECA \W2.14696; SECTOR JAVERIANO - \W2.14696; PASTO \W3.28826; CONTIENE: \W3.14031; PLANTA DE CUBIERTAS \W1.45493; ESCALA: 1:100 \W4.47874; FECHA: DICIEMBRE de 2014 \W2.56020; BIBLIOTECA - sector javeriano \W4.96145; A´ D \W5.50194; A D´ C C´ ARRAYAN NOMBRES COMUNES: \fArial|b1|i0|c0|p34;ARRAYAN \fArial|b0|i0|c0|p34;(GUAYABO CASTILLA) La copa tiene forma globosa, densa, con ramas tortuosas, angulosas y algunas veces nudosas. Es una planta perennifolia; el tallo presenta una corteza de color rojizo-parduzca que se descorteza en tiras o cueros pequeños; las hojas son opuestas, de textura coriácea, glabras de forma anchamente elíptica, resinosas, aromáticas, con nervaduras salientes en ambas caras pero más en la inferior. Las flores son de color blanco-amarillentas. El fruto es grande de forma globosa, verde cuando joven y rojo-pálido o amarillo crema al madurar, presentan una sola semilla de forma igualmente globosa. \W2.76369; FITOTECTURA ALTURA: EL ARRAYÁN CRECE ENTRE 6 Y 16 METROS DE ALTURA \W5.37654; FACULTAD DE ARTES \W0.18606; DEPARTAMENTO DE ARQUITECTURA \W1.59109; TALLER DE ARQUITECTURA VII \W3.29041; BIBLIOTECA \W0.24279; SECTOR JAVERIANO \W3.28826; CONTIENE: \W8.37841; fachadas \W1.93112; ESCALA: 1:50 \W4.47874; FECHA: NOVIEMBRE de 2014 \W6.12352; fachada principal biblioteca \W5.79018; fachada acceso - auditorio \W6.38542; fachada auditorio ludoteca \W9.74256; fachada biblioteca \W5.95685; fachada posterior biblioteca \W6.21101; Corte a-a´ \W8.97551; AUDITORIO \W9.08737; DEPOSITO \W8.97242; LUDOTECA \W8.78015; CAMERINOS \W9.40786; LOCAL COMERCIAL \W9.27738; SALA DE LECTURAS \W9.83698; ADMINISTRACION \W8.97242; LUDOTECA 5 5 5 5 5 5 NPT +/- 0.0 m. NPT +4.0 m. NPT +/- 0.0 m. NPT +4.0 m. \W8.55713; W.C \W9.49484; SALA DE LECTURA INFORMAL \W8.92062; CAFETERÍA \W8.79179; CAFETERÍA \W8.97551; AUDITORIO \W8.68428; w.c \W9.08737; DEPOSITO \W9.39201; BODEGA \W9.09072; PORTERÍA \W8.97551; AUDITORIO \W8.97242; LUDOTECA \W8.78015; CAMERINOS \W8.48797; W.C. \W9.20979; TAQUILLA 5 5 5 5 NPT +/- 0.0 m. NPT +4.0 m. NPT +/- 0.0 m. NPT +4.0 m. NPT +/- 0.0 m. NPT +4.0 m. \W5.37654; FACULTAD DE ARTES \W0.18606; DEPARTAMENTO DE ARQUITECTURA \W1.59109; TALLER DE ARQUITECTURA VII \W3.29041; BIBLIOTECA \W0.24279; SECTOR JAVERIANO \W3.28826; CONTIENE: \W1.78317; CORTES ARQUITECTONICOS \W1.93112; ESCALA: 1:50 \W4.47874; FECHA: NOVIEMBRE de 2014
