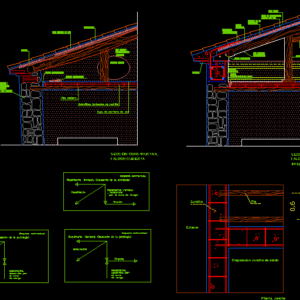

Roof Repair DWG Block for AutoCAD

Roof Repair DWG Block for AutoCAD

Roof repair – Recognition
diagnoses pathology and proposal of solution

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Eatv, Jose r. Guillot, Original drawing of, Section faldon cover, Resulting from the, Resulting from the vertical wall, resulting, Structural scheme, Pair of wood arrows, Wood strut, Arabian tile, Hurdle, Lime mortar layer, Forged edge crack, Torn off, Final cornice of facade displaced towards the outside cause of the thrust, Wood beam, Tiled brick slabs, Lime mortar layer, Section faldon cover, Arabian tile, Cm layer., Retraction mesh, Ceramic pot, Anchor plate, cornice, Crack treated with epoxy resin, bridge, dwarf, Perimeter groove, Tie-down arrangement, Exterior, band, pair, band, Section faldon intervention, Par section, tight, Resulting from the, Structural scheme, resulting, Absorbed by the loading wall, Structural scheme, Resulting from the, resulting, tight, Busts javier, Moratal Juan, Tomás Luis, Intervention section, Area of ​​intervention in existing buildings, Rehabilitation project ondara house, flat:, students:, date:, Almagro mª luisa, Férnandez antonio, scale:, flat

Raw text data extracted from CAD file:

EATV JOSE R. GUILLOT DIBUJO ORIGINAL DE 0,6 SECCIÓN CONSTRUCTIVA, FALDON CUBIERTA Resultante Horizonl, (Causante de la patologia) Resultante Vertical , (Absorvida por el muro de Carga) Resultante Esquema estructual Par madera excesivamente flechada Puntal madera Teja arabe Cañizo Capa mortero de cal Grieta borde forjado Cañizo desprendido Cornisa y final de fachada desplazada hacia el exterior a causa de los empujes Viga madera Bobedillas tavicadas de ladrillo Capa de mortero de cal SECCIÓN CONSTRUCTIVA, FALDON CUBIERTA Teja arabe Capa de compresión, HA-25, e=5 cm. Mallazo de re retracción Baldo ceramico Conector, zuncho/cubierta Placa de anclaje cornisa Grieta tratada con resina epoxi Puente enano Zuncho perimetral Disposición zuncho de atado Exterior Planta, zuncho 5 Par Zuncho SECCIÓN CONSTRUCTIVA, FALDON CUBIERTA, INTERVENCIÓN Par madera, sección 9*25 Tirante Resultante Horizonl, (Causante de la patologia) Esquema estructual Resultante Resultante, absorvida por el muro de carga Resultante, absorvida por el muro de carga Esquema estructual Resultante Horizonl, (Causante de la patologia) Resultante Tirante Bustos Navarro, Javier Moratal Poquet, Juan Tomás Blanco, Luis SECCION CUBIERTA, INTERVENCIÓN AREA DE INTERVENCIÓN EN EDIFICIOS EXISTENTES PROYECTO DE REHABILITACIÓN ( CASA ONDARA ) PLANO: ALUMNOS: FECHA: Almagro Roncero, Mª Luisa Férnandez Sánchez, Antonio ESCALA: N PLANO

Language	Spanish
Drawing Type	Block
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Wood
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, barn, block, cover, dach, DWG, hangar, lagerschuppen, proposal, repair, roof, shed, solution, structure, terrasse, toit
