Septic Grave 03 DWG Detail for AutoCAD

Septic Grave 03 DWG Detail for AutoCAD

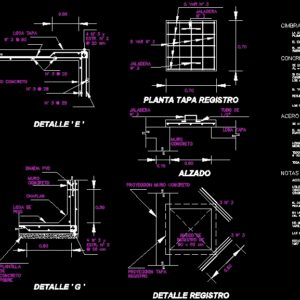

Plane of structural details and specifications of septic grave type in 4.50 m3 to 20.00 m3
,

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

estr. cm, detail, estr. cm, concrete wall, pvc band, slab cover, concrete wall, detail, concrete wall, chamfer, estr. cm, concrete wall, floor tile, dependent, poor concrete template, chamfer, floor tile, poor concrete template, estr. cm, concrete wall, var, jaladera, jaladera, tube of, slab cover, concrete wall, raised, concrete wall projection, projection lid registration, plant cover log, registry detail, cm registration hole, cimbra:, the frame shall be fully leveled with counter-strike if lead is specified as required., the oiling must be carried out before placing the assembly., the support of props should be made on self-sustained trawls perfectly supported on the ground., concrete, a concrete with a resistance will be used the compression of f’c, if there is a pre-mix plant in the place it will be recommended if you do not consult a laboratory to indicate the adequate proportion of the existing aggregates in the site., the maximum size of the coarse aggregate will be cm., Free coatings on slabs walls cm. floor slab cm., the specified coatings must be checked before casting, reinforcing steel with a resistance, steel, the reinforcing steel should comply with the standard dgn dgn giving particular importance to the minimum effort of the corrugado to the folded., length of overlaps squares diameter unless otherwise noted., all the folds of the rods will be made around a bolt whose diameter will be that of the rod., All modifications must be approved by the supervising residence of the work., dimensions in centimeters, notes, use this plane exclusively for construction of if it does not agree with the general dimensions of the corresponding plane consult the supervision of the work., the bending of rods will preferably be made in the bench to obtain the indicated lower top coatings., in the same cross-section of slab not more than one-third of the reinforcement should overlap., not more than two contiguous overlaps in slabs should be left alternating with the continuous rods., the saddles will receive the transverse secondary reinforcement., these specifications are complemented with those of the building regulations of the d.f. with the a.c.i., septic tank, references, revisions, approvals, structural, details, Specifications, esc:, date:, draft:, arq. j. raymundo macias f.

Raw text data extracted from CAD file:

N° 3 @ 28 4 N° 3 y ESTR. N° 2 @ 20 cm N° 3 @ 28 N° 3 @ 28 N° 3 @ 28 DETALLE ' D ' N° 3 @ 50 N° 3 @ 20 0.50 N° 3 @ 28 N° 3 @ 28 4 N° 3 y ESTR. N° 2 @ 20 cm MURO CONCRETO BANDA PVC 0.50 LOSA TAPA MURO CONCRETO DETALLE ' E ' DETALLE ' F ' DETALLE ' G ' MURO CONCRETO CHAFLAN 0.25 4 N° 3 y ESTR. N° 2 @ 20 cm MURO CONCRETO LOSA DE PISO 5 % DE PENDIENTE 0.25 PLANTILLA DE CONCRETO POBRE 0.50 CHAFLAN CHAFLAN LOSA DE PISO PLANTILLA DE CONCRETO POBRE 0.50 4 N° 3 y ESTR. N° 2 @ 20 cm MURO CONCRETO 5 VAR N° 3 5 VAR N° 3 JALADERA N° 3 JALADERA N° 3 0.70 0.70 0.60 0.15 JALADERA N° 3 TUBO DE 1/2" LOSA TAPA MURO CONCRETO ALZADO 0.60 3 N° 3 3 N° 3 PROYECCION MURO CONCRETO PROYECCION TAPA REGISTRO PLANTA TAPA REGISTRO DETALLE REGISTRO HUECO DE REGISTRO DE 60 x 60 cm E S P E C I F I C A C I O N E S CIMBRA: LA CIMBRA DEBERA ESTAR COMPLETAMENTE LIMPIA, NIVELADA O CON CONTRAFLEHA SI SE ESPECIFICA A PLOMO SEGUN SE REQUIERA. EL ENGRASADO DEBERA EFECTUARSE ANTES DE COLOCAR EL ARMADO. EL APOYO DE PUNTALES DEBERA HACERSE SOBRE ARRASTRES ADEUADOS PERFECTAMENTE APOYADOS SOBRE EL TERRENO. CONCRETO SE USARA UN CONCRETO CON UNA RESISTENCIA A LA COMPRESION DE f'c = 250 kg/cm2 SI EN EL LUGAR EXISTE PLANTA PREMEZCLADORA SERA RECOMENDABLE SU USO, SI NO ES ASI, CONSULTAR A UN LABORATORIO PARA QUE INDIQUE EL PROPORCIONAMIENTO ADECUADO EN FUNCION DE LOS AGREGADOS EXISTENTES EN EL SITIO. EL TAMAÑO MAXIMO DEL AGREGADO GRUESO SERA DE 2 cm. (3/4") RECUBRIMIENTOS LIBRES EN LOSAS 1.5 cm., MUROS 2.0 cm. Y LOSA DE PISO 2.0 cm. LOS RECUBRIMIENTOS ESPECIFICADOS DEBERAN SER VERIFICADOS ANTES Y DURANTE EL COLADO SE USARA ACERO DE REFUERZO CON UNA RESISTENCIA fy=4200 kg/cm2 ACERO EL ACERO DE REFUERZO DEBERA CUMPLIR CON LA NORMA DGN B6 1974 O DGN B294 1972 DANDO PARTICULAR IMPORTANCIA AL ESFUERZO MINIMO DE FLUENCIA, AL CORRUGADO Y AL DOBLADO. LONGITUD DE TRASLAPES 40 DIAMETROS, ESCUADRAS 12 DIAMETROS SALVO DONDE SE INDIQUE OTRA MEDIDA. TODOS LOS DOBLECES DE LAS VARILLAS SE HARAN ALREDEDOR DE UN PERNO CUYO DIAMETRO SERA DE 6 VECES EL DE LA VARILLA. TODA MODIFICAION DEBERA SER APROBADA POR LA RESIDENCIA DE SUPERVICION DE LA OBRA. ACOTACIONES EN CENTIMETROS NOTAS UTILIZAR ESTE PLANO EXCLUSIVAMENTE PARA CONSTRUCCION DE ESTRUCTURA, EN CASO DE QUE NO CONCUERDE CON LAS DIMENSIONES GENERALES DEL PLANO ARQUITECTONICO, CORRESPONDIENTE CONSULTAR A LA SUPERVICION DE LA OBRA. EL DOBLADO DE VARILLAS SE HARA DE PREFERENCIA EN EL BANCO PARA OBTENER LOS RECUBRIMIENTOS SUPERIOR E INFERIOR INDICADOS. EN UNA MISMA SECCION TRANSVERSAL DE LOSA NO DEBERA TRASLAPARSE MAS DE LA TERCERA PARTE DEL REFUERZO. NO SE DEJARAN MAS DE DOS TRASLAPES CONTIGUOS EN LOSAS DEBIENDO ALTERNARSE CON LAS VARILLAS CONTINUAS. LAS SILLETAS RECIBIRAN EL REFUERZO SECUNDARIO O TRANSVERSAL. ESTAS ESPECIFICACIONES SE COMPLEMENTAN CON LAS DEL REGLAMENTO DE CONSTRUCCIONES DEL D.F. 1987 Y CON LAS DEL A.C.I. 318-83. FOSA SEPTICA E REFERENCIAS REFERENCIAS REVISIONES REVISIONES APROBACIONES ESTRUCTURAL DETALLES D, E, F y G y ESPECIFICACIONES ESC: FECHA: PROYECTO: ARQ. J. RAYMUNDO MACIAS F. 3 S/ESC ABR/03

Language	Spanish
Drawing Type	Detail
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials	Concrete, Steel, Other
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, DETAIL, details, DWG, einrichtungen, facilities, gas, gesundheit, grave, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, plane, provision, septic, specifications, structural, type, wasser bestimmung, water
