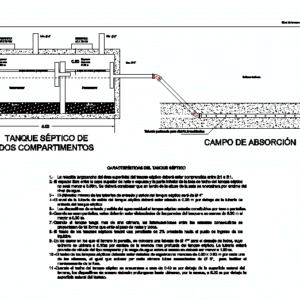

Septic Tank DWG Block for AutoCAD

Septic Tank DWG Block for AutoCAD

Septic tank specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Min., Sanitary, Wash basins, septic tank, pending, Distance the cm wall, Min., Free space min, Settler, Layer of cream foams, registry, registry, Settler, Sludges, Free space min, Layer of cream foams, Min., Level of natural terrain, maximum, Characteristics of the septic tank the long: width ratio of the septic tank surface area shall be between the free space between the top layer of foam and the bottom of the roof tile of the septic tank shall not be less than one third of The height of the cream will be above the water level. The minimum diameter of the septic tank outlet piping shall be the level of the septic tank outlet piping shall be located below the septic tank inlet line. The outlet devices of the waste water to the septic tank will be constituted by tees screens. When used, shall be spaced from the tank walls not less than and not more than m. When the tank has more than one interconnections between consecutive chambers are projected in such a way as to avoid the passage of sludge. The bottom of the septic tanks will have a slope facing the point of entry of liquids. In cases where the ground was placed a drainage pipe whose end would be located above the deepest section of the septic tank. The piping shall be provided with a gate valve, the water load on it shall not be less than m. The roof of the septic tanks shall be provided with not less than each of the registers, as well as to place upward tubes for each chamber to facilitate the maintenance of the pit. When the roof of the septic tank is more than below the natural surface of the access devices must extend to below the natural surface of the land., Two-compartment septic tank, Absorption field, Perforated pipe to distribute waste, Level of natural terrain, Gravure layer, Geotextile screen, Landfill, Distance septic tank m.

Raw text data extracted from CAD file:

Min. d 4" \A1;0.30 \A1;0.05 \A1;0.30 \A1;0.40 \A1;4.00 \A1;2.00 R R SANITARIOS \W4.99580; LAVABOS Y \W4.99580; REGADERAS \W2.43299; Ø 4" \W2.43299; Ø 4" \W2.43299; Ø 4" \W2.43299; Ø 4" \W2.43299; Ø 4" FOSA SEPTICA R PENDIENTE 2 % Distancia a la pared de 20 a 30 cm Min. d 4" Min. d 4" 0.30 Espacio libre min 0.30 m Sedimentador Capa de natas y espumas REGISTRO 60 X 60 CM REGISTRO 60 X 60 CM Sedimentador Lodos Lodos 5 0.30 Espacio libre min 0.30 m Capa de natas y espumas Min. d 6" Min. d 6" Nivel de terreno natural 0.40 Máximo 0.40 m \W9.59853; CARACTERÍSTICAS DEL TANQUE SÉPTICO \W2.18557; 1.- La relación largo:ancho del área superficial del tanque séptico deberá estar comprendida entre 2:1 a 5:1. \W2.47165; 2.- El espacio libre entre la capa superior de nata o espuma y la parte inferior de la losa de techo del tanque séptico \W2.47165; no será menor a 0.30m. Se deberá considerar que un tercio de la altura de la nata se encontrara por encima del \W2.47165; nivel de agua. \W2.42526; 3.- El diámetro mínimo de las tuberías de entrada y salida del tanque séptico será de Ø 4". \W2.53093; 4.- El nivel de la tubería de salida del tanque séptico deberá estar situado a 0.05 m por debajo de la tuberia de \W2.53093; entrada del tanque séptico. \W2.42784; 5.- Los dispositivos de entrada y salida del agua residual al tanque séptico estarán constituidos por tees o pantallas. \W2.44330; 6.- Cuando se usen pantallas, estas deberán estar distanciados de las paredes del tanque a no menos de 0.20 m ni \W2.44330; mayor a 0.30 m. \W2.40722; 7.- Cuando el tanque tenga mas de una cámara, las interconexiones entre las camaras consecutivas se \W2.40722; proyectaran de tal forma que evite el paso de natas y lodos. \W2.43041; 8.- El fondo de los tanques sépticos tendrá una pendiente de 2% orientada hacia el punto de ingreso de los \W2.43041; líquidos. \W2.42784; 9.- En los casos en los que el terreno lo permita, se colocara una tubería de Ø 4"" para el drenaje de lodos, cuyo \W2.42784; extremo se ubicara a 0.10m por encima de la sección mas profunda del tanque séptico. La tubería estará \W2.42784; provista de válvula del tipo compuerta y la carga de agua sobre el mismo no deberá ser menor a 1.80 m. \W2.18557; 10.- El techo de los tanques sépticos deberán estar dotados de registros no menores de 0.60 x 0.60 m por cada una \W2.18557; de las cámaras, al igual que colocar por cada cámara tubos ascendentes de Ø 6", para facilitar el \W2.18557; mantenimiento de la fosa. \W2.18557; 11.- Cuando el techo del tanque séptico se encuentren a mas de 0.40 m por debajo de la superficie natural del \W2.18557; terreno, los dispositivos de acceso deberán prolongarse hasta ubicarse, por lo menos, a 0.20 m por debajo la \W2.18557; superficie natural del terreno. 5 2.00 \W3.83965; TANQUE SÉPTICO DE \W3.83965; DOS COMPARTIMENTOS CAMPO DE ABSORCIÓN Tubería perforada para distribuir residuales Nivel de terreno natural Capa de grava Tela geotextil Relleno de tierra DISTANCIA A FOSA SÉPTICA 20 m. R

Language	Spanish
Drawing Type	Block
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, block, DWG, einrichtungen, facilities, gas, gesundheit, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, provision, septic, septic tank, specifications, tank, wasser bestimmung, water
