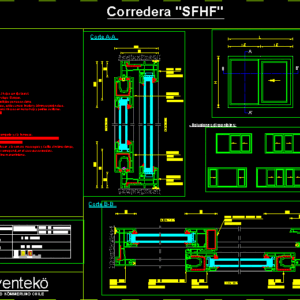

sliding window detail, plan, elevation and sections, PVC carpentry.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

maximum recommended measure, galce, colors, interior, exterior, sfhf, ventekö

Raw text data extracted from CAD file:

\A1;94 \A1;110 \A1;L \A1;H \A1;1/2 \A1;1/2 \A1;L \A1;79 \A1;107 \A1;51 \A1;81 \A1;51 \A1;117 \A1;39 \A1;97 \A1;116 \A1;39 \A1;97 \A1;116 Medida maxima recomendada Galce Colores 4 mm (minimo) 24 mm (maximo) (Medida de hoja) (Espesor de cristales) Galce (Espesor de cristales) 2300 mm (alto maximo) La superficie no debe ser superior a 4,80 m² 2050 mm (ancho maximo) 5 INTERIOR EXTERIOR SFHF 5 \C7;EMBERO \C7;SAPELLI \C7;BLANCO A A' B B' L H 1/2 1/2 Marco 0386 SFHF (Kömmerling) Hoja 1386 SFHF (Kömmerling) Hoja 1386 SFHF (Kömmerling) Marco 0386 SFHF (Kömmerling) L A EXTERIOR 5 5 INTERIOR EXTERIOR 5 Poste Cobertura Central 0384 SFHF (Kömmerling) Marco 0386 SFHF (Kömmerling) Perfil de Recubrimiento 1240 SFHF (Kömmerling) Hoja 1386 SFHF (Kömmerling) Hoja 1386 SFHF (Kömmerling) Marco 0386 SFHF (Kömmerling) 5 5 5 5 5 5 5 5 5 \W8.46981; Corte A-A \W8.51878; Corte B-B ventekö \W1.92822; ES KÖMMERLING CHILE \L\C7;-.Soluciones disponibles:disponibles: \LCorredera "SFHF" Características Ventana de corredera de 2 hojas con fijo lateral. Perfiles y herrajes de tecnología Europea. Sistema de herraje con múltiples puntos de cierre. Perfiles de bordes biselados, doble cámara interior y 58mm de profundidad. Refuerzo perimetral de acero zincado en marco hoja y perfiles auxiliares. Juntas de cierre de cepillo. \H1.6667x;Ventajas \H0.6x; \H0.99999x;Inalterable a la luz, a la intemperie y a la humedad. El fijo lateral aumenta la aislación acústica y disminuye el presupuesto. Diversas soluciones de diseño disponibles. \H0.99999x;Junquillos interiores que hacen a la ventana mas segura y facilita al mismo tiempo, el desmontaje del cristal o termopanel, en el caso que se requiera. \H0.99999x;Máxima durabilidad y mínimo mantenimiento.
