Structural; Shoes And Foundation Slab DWG Plan for AutoCAD

Structural; Shoes And Foundation Slab DWG Plan for AutoCAD

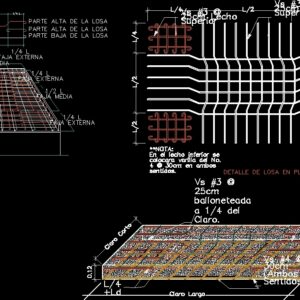

STRUCTURAL PLAN WHERE THERE ARE RUN SHOES , ISOLATED AND FOUNDATION SLAB WITH DETAILS IN PLANT ,ELEVATION AND ISOMETRIC

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

urban nucleus in the metropolitan area of ​​tarimbaro, town hall, of April, flat:, municipality of tarimbaro, gaona balpuesta miguel angel, detail, foundation plan counterfoils, Specifications, foundation plan footings contratrabes the foundation will be displaced until hayar terrain the type of soil is ii a medium type with a capacity of load of tons on for this type of land is proposed a foundation of footings footings footings slab of foundation is the maneuvering yard. the shoes will be of mts. with a bump of cm counter-bars of a depth of meter until hayar terrain resistant, short cut, short cut, vs clear ballon., vs. upper bed, long clear, detail of floor slab, in the lower bed, no. in both ways., medium girdle, outer girdle, medium girdle, swing, walking stick, straight lines, high part of the slab, lower part of the slab, high part of the slab, concrete reinforced concrete with welded mesh, overfirm cm thick to level base commercial mortar mix sand proportion, improvement of the base terrain of cm., improvement of the base layer of filter layer of cm stone., filling product of the excavation, ceramic tile interceramic floor tile floor granite diamond cms, interceramic peg, ceramic tile interceramic floor tile floor granite diamond cms, filling product of the excavation, improvement of the base layer of filter layer of cm stone., improvement of the base terrain of cm., overfirm cm thick to level base commercial mortar mix sand proportion, concrete reinforced concrete with welded mesh, no., stirrups of cm., intermediate contractor, cliff counter, contratrabe of reinforced concrete with two rods of the no. above by regulation. packages of no rods. the assembly will be made by dividing the length between for the accommodation of the center between for the accommodation of the sides, draft:, Location:, arq. responsable:, graphic scale, dimensions in meters, localization map, enrollment:, owner:, place date:, filling product of the excavation, improvement of the base layer of filter layer of cm stone., improvement of the base terrain of cm., lock foundation: cm, dipstick, plant, dice, given cm, rings, concrete, rods, covering:, rods, concrete, cut, dipstick, thick concrete template, firm: cm thick, counterclockwise of foundation: cm, covering:, rings, filling product of the excavation, improvement of the base layer of filter layer of cm stone., improvement of the base terrain of cm., dipstick, lock foundation: cm, plant, dice, given cm, rings, concrete, rods, covering:, rods, concrete, cut, dipstick, thick concrete template, firm: cm thick, counterclockwise of foundation: cm, covering:, rings, filling product of the excavation, improvement of the base layer of filter layer of cm stone., land improvement

Raw text data extracted from CAD file:

NUCLEO URBANO EN LA ZONA METROPOLITANA DE TARIMBARO AYUNTAMIENTO 19 DE ABRIL 2012 1: 200 PLANO: MUNICIPIO DE TARIMBARO GAONA BALPUESTA MIGUEL ANGEL DETALLE 1 DETALLE 2 DETALLE 3 DETALLE 4 DETALLE 6 DETALLE 7 DETALLE 8 DETALLE 5 PLANO DE CIMENTACION ZAPATAS Y CONTRATRABES ESPECIFICACIONES PLANO DE CIMENTACION ZAPATAS Y CONTRATRABES LA CIMENTACION SE DESPLANTARA HASTA HAYAR TERRENO RESISTENTE, EL TIPO DE SUELO ES II UN TIPO MEDIO CON UNA CAPACIDAD DE CARGA DE 8 - 15 TONELADAS SOBRE M2, PARA ESTE TIPO DE TERRENO SE PROPONE UNA CIMENTACION A BASE DE ZAPATAS AISLADAS, ZAPATAS CORRIDAS Y LOSA DE CIMENTACION ESTA ULTIMA EN LO ES EL PATIO DE MANIOBRAS. LAS ZAPATAS SERAN DE 1.70 X 1.70 MTS. CON UN PERALTE DE 25 CM Y CONTRATRABES DE 60 X 35 CM, A UNA PROFUNDIDAD DE 2 METRO O HASTA HAYAR TERRENO RESISTENTE 0.12 Claro Corto L/2 L/2 L/4 L/2 L/2 L/4 L/2 L/2 L/4 L/2 L/4 L/4 L 1/4 L 1/2 L 1/4 L 1/4 L 1/2 L 1/4 L 1/4 L 1/2 L 1/4 L 0.12 Claro Corto L/2 L/2 L/4 L/2 L/4 L/4 L 1/4 L 1/2 L 1/4 L Vs #3 @ 25cm balloneteada a 1/4 del Claro. Vs #4 @ 30cm (Ambos Sentidos) Vs #3 @ 25cm (Ambos Sentidos) L/4 +Ld Vs #3 @ 25cm Lecho Superior Vs @3 @ 25cm Lecho Superior Vs #3 @ 25cm Lecho Superior Claro Largo L/4 L/2 L/4 DETALLE DE LOSA EN PLANTA **NOTA: En el lecho inferior se colocara varilla del No. 4 @ 30cm en ambos sentidos. 1/2 L FAJA MEDIA 1/4 L FAJA EXTERNA 1/4 L FAJA EXTERNA 1/4 L FAJA EXTERNA 1/4 L FAJA EXTERNA 1/2 L FAJA MEDIA COLUMPIO BASTON RECTAS BAJAS PARTE ALTA DE LA LOSA PARTE BAJA DE LA LOSA PARTE ALTA DE LA LOSA 0.20 0.15 0.15 0.20 0.40 0.40 0.20 0.15 0.15 0.20 0.20 0.15 0.15 0.20 0.40 0.40 0.20 0.15 0.15 0.20 FIRME DE CONCRETO ARMADO F'C= 200 KG/CM2, CON MALLA ELECTROSOLDADA 6-6-10 SOBREFIRME DE 3 CM DE ESPESOR PARA NIVELAR A BASE DE MEZCLA DE MORTERO COMERCIAL Y ARENA PROPORCION 1:4 MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE TEPETATE DE 20 CM. MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE FILTRO DE PIEDRA DE 20 CM. RELLENO PRODUCTO DE LA EXCAVACION \A1;PISO CERAMICO MARCA INTERCERAMIC PISO / FLOOR TILE - GRANITO DIAMANTE 31.5 X 31.5 CMS PEGAZULEJO INTERCERAMIC PEGAZULEJO INTERCERAMIC \A1;PISO CERAMICO MARCA INTERCERAMIC PISO / FLOOR TILE - GRANITO DIAMANTE 31.5 X 31.5 CMS RELLENO PRODUCTO DE LA EXCAVACION MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE FILTRO DE PIEDRA DE 20 CM. MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE TEPETATE DE 20 CM. SOBREFIRME DE 3 CM DE ESPESOR PARA NIVELAR A BASE DE MEZCLA DE MORTERO COMERCIAL Y ARENA PROPORCION 1:4 FIRME DE CONCRETO ARMADO F'C= 200 KG/CM2, CON MALLA ELECTROSOLDADA 6-6-10 Varilla del No. 4 (1/2") Varilla del No. 6 (3/4") Estribos de 3/8" @ 15 cm. Estribos de 3/8" @ 30 cm. Contratrabe Intermedia Contratrabe de Colindancia Contratrabe de concreto F'C= 200 kg/ cm2 Armada con dos varillas del No. 4 (1/2") arriba por reglamento. y 4 paquetes de 2 varillas del No. 6 (3/8"), El armado se realizara dividiendo la longitud entre 2 para el acomodo del centro y entre 4 para el acomodo de los costados 0.65 CM 0.35 CM 0.20 CM 0.65 CM 0.35 CM 0.20 CM PROYECTO: UBICACION: E S C A L A: ARQ. RESPONSABLE: 0.50 1.00 2.00 ESCALA GRAFICA COTAS EN METROS CROQUIS DE LOCALIZACION MATRICULA: PROPIETARIO: LUGAR Y FECHA: RELLENO PRODUCTO DE LA EXCAVACION MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE FILTRO DE PIEDRA DE 20 CM. MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE TEPETATE DE 20 CM. Trabe de cimentaciòn: 60 x 35 cm Varilla #5 @ 12cm F'y= 4200 kg/cm PLANTA Z-3 Dado Dado 40 x 40 cm 0.40 0.40 Anillos #3 @ 20cm Anillos #3 @ 20cm Concreto F'c= 100 kg/cm 4 varillas #5 F'y= 4200 kg/cm 0.15 0.50 1.10 0.40 Recubrimiento: 2.5cm 4 varillas #5 F'y= 4200 kg/cm Concreto F'c= 200 kg/cm 0.35 Z-3 CORTE F'y= 4200 kg/cm Varilla #5 @ 20cm Plantilla de concreto de 6cm de espesor Firme: 15 cm de espesor Contratrabe de cimentaciòn: 60 X 35 cm Recubrimiento: 2.5cm Anillos #3 @ 20cm 0.25 1.00 0.60 0.15 RELLENO PRODUCTO DE LA EXCAVACION MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE FILTRO DE PIEDRA DE 20 CM. MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE TEPETATE DE 20 CM. Varilla #5 @ 15cm F'y= 4200 kg/cm Trabe de cimentaciòn: 60 x 35 cm PLANTA Z-5 Dado Dado 40 x 40 cm 0.40 0.40 Anillos #3 @ 20cm Anillos #3 @ 20cm Concreto F'c= 100 kg/cm 4 varillas #5 F'y= 4200 kg/cm 0.15 0.50 1.10 0.40 Recubrimiento: 2.5cm 4 varillas #5 F'y= 4200 kg/cm Concreto F'c= 200 kg/cm 0.35 Z-5 CORTE F'y= 4200 kg/cm Varilla #5 @ 20cm Plantilla de concreto de 6cm de espesor Firme: 15 cm de espesor Contratrabe de cimentaciòn: 60 X 35 cm Recubrimiento: 2.5cm Anillos #3 @ 20cm 0.25 1.00 0.60 0.15 RELLENO PRODUCTO DE LA EXCAVACION MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE FILTRO DE PIEDRA DE 20 CM. MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE TEPETATE DE 20 CM. Plantilla de concreto de 6cm de espesor Concreto F'c= 100 kg/cm Varilla #5 @ 15cm F'y= 4200 kg/cm Trabe de cimentaciòn: 60 x35 cm PLANTA Z-2 Dado Dado 40 x 40 cm 0.40 0.40 Anillos #3 @ 20cm Anillos #3 @ 20cm Concreto F'c= 100 kg/cm 4 varillas #5 F'y= 4200 kg/cm 0.15 0.50 1.10 0.40 Recubrimiento: 2.5cm 4 varillas #5 F'y= 4200 kg/cm Concreto F'c= 200 kg/cm 0.35 Z-2 CORTE F'y= 4200 kg/cm Varilla #5 @ 20cm Plantilla de concreto de 6cm de espesor Firme: 15 cm de espesor Contratrabe de cimentaciòn: 60 X 35 cm Recubrimiento: 2.5cm Anillos #3 @ 20cm 0.25 1.00 0.60 0.15 RELLENO PRODUCTO DE LA EXCAVACION MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE FILTRO DE PIEDRA DE 20 CM. MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE TEPETATE DE 20 CM. Trabe de cimentaciòn: 60 x 35 cm Varilla #5 @ 12cm F'y= 4200 kg/cm PLANTA Z-4 Dado Dado 40 x 40 cm 0.40 0.40 Anillos #3 @ 20cm Anillos #3 @ 20cm Concreto F'c= 100 kg/cm 4 varillas #5 F'y= 4200 kg/cm 0.15 0.50 1.10 0.40 Recubrimiento: 2.5cm 4 varillas #5 F'y= 4200 kg/cm Concreto F'c= 200 kg/cm 0.35 Z-4 CORTE F'y= 4200 kg/cm Varilla #5 @ 20cm Plantilla de concreto de 6cm de espesor Firme: 15 cm de espesor Contratrabe de cimentaciòn: 60 X 35 cm Recubrimiento: 2.5cm Anillos #3 @ 20cm 0.25 1.00 0.60 0.15 RELLENO PRODUCTO DE LA EXCAVACION MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE FILTRO DE PIEDRA DE 20 CM. MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE TEPETATE DE 20 CM. RELLENO PRODUCTO DE LA EXCAVACION MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE FILTRO DE PIEDRA DE 20 CM. MEJORAMIENTO DEL TERRENO A BASE DE CAPA DE TEPETATE DE 20 CM. Anillos #3 @ 20cm Recubrimiento: 2.5cm Contratrabe de cimentaciòn: 60 X 35 cm Firme: 15 cm de espesor Plantilla de concreto de 6cm de espesor Varilla #5 @ 20cm F'y= 4200 kg/cm CORTE Z-1 Trabe de cimentaciòn: 60 X 35 cm Varilla #5 @ 20cm F'y= 4200 kg/cm 0.35 0.40 0.40 Dado 40 x 40 cm Anillos #3 @ 20cm Anillos #3 @ 20cm PLANTA Z-1 Concreto F'c= 100 kg/cm 4 varillas #5 F'y= 4200 kg/cm 0.15 0.50 1.10 0.40 Recubrimiento: 2.5cm 4 varillas #5 F'y= 4200 kg/cm Concreto F'c= 200 kg/cm 0.25 1.00 0.60 0.15

Language	Spanish
Drawing Type	Plan
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete
Measurement Units
Footprint Area
Building Features	Deck / Patio
Tags	autocad, base, details, DWG, elevation, FOUNDATION, foundations, fundament, isolated, plan, plant, run, shoes, slab, structural
