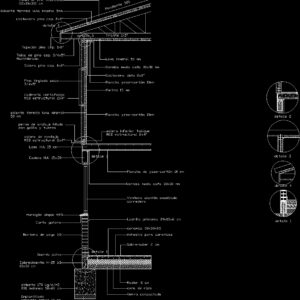

Wall Section, Wooden Fixture DWG Section for AutoCAD

Wall Section, Wooden Fixture DWG Section for AutoCAD

Fixture WOOD

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

build, wood, note, detail, March, ceiling ventilation with beams the view, the application use of the present in all be complemented with the information contained in the book of engineering construction in wood available on our website, date, version, code, insulator as indicated in o.g.u.c., costars msd brushed distancing each cm, aerated lining with ventilation: msd brushed perforated lining, pvc mesh, structural msd according to calculation, costaneras, build, wood, code, version, date, the application use of the present in all be complemented with the information contained in the book of engineering construction in wood available on our website, eaves structure, March, detail, note, pvc mesh, insulator as indicated in o.g.u.c., ceiling curb: brushed, eave lining: brushed finish, brushed cap msd, nailed structural slab osb mm on top rope truss costaneras: helical cte nail each cm each inner cm, coastal msd brushed distancing each nailed between upper rope of trusses., separation between roofing deck boards: minimum mm, cm bolios foundation, concrete thinned concrete cm, sobrecimiento cm, keeps dust, compacted earth, gravel bed, radier cm, sobreradier cm, adhesive for ceramics, ceramics, princess brick cm, stick mortar, short leak, simple concrete, sliding anodized aluminum window, mm plate, chain h.a., slab h.a. cm, Structural mounting plate msd, Anchor bolt spun with nut nut, structural firewall msd structural, Thermal mineral wool aslant mm, bottom screed structural msd, griddle, felt mm, costanera sky, cornice half round mm, griddle, pine solera cep., mineral wool mm, pine table cep. machimbrado, cap pine, coastal pine cep., mineral wool thermal insulation, corrugated zinc cover cm, tight, pending, dry pine, detail, cornice half round mm, detail

Raw text data extracted from CAD file:

CONSTRUYA MADERA EN R NOTA Detalle T17 01 MARZO 2007 VENTILACIÓN DE TECHO CON VIGAS A LA VISTA La aplicación y/o utilización del presente plano, debe, en todo caso, ser complementada con la información contenida en el libro de Ingeniería y Construcción en Madera disponible en nuestra página web \Lww.arauco.cl FECHA VERSION CODIGO Aislante térmico-acústico, según indica en O.G.U.C. Costaneras MSD Cepillado 2 x 3 ó 2 x 4 Distanciamiento cada 41 cm Forro de alero con ventilación: MSD Cepillado 1x3 - 1x4 - 1x5 o revestimiento perforado Malla PVC anti-insectos MSD Estructural 2 x 8 - 2 x 10 según cálculo Costaneras CONSTRUYA MADERA EN R CODIGO VERSION FECHA La aplicación y/o utilización del presente plano, debe, en todo caso, ser complementada con la información contenida en el libro de Ingeniería y Construcción en Madera disponible en nuestra página web \Lww.arauco.cl ALERO RECTO, ESTRUCTURA MARZO 2007 01 Detalle T14 NOTA Malla PVC anti-insectos Aislante termo-acústico, según indica en O.G.U.C. Encintado de cielo raso: -MSD Cepillado 2 x 2 - 2 x 3 Forro de alero: -MSD Terminación 1 x 3 - 1 x 4 - 1 x 5 -MSD Cepillado 1 x 3 - 1 x 4 - 1 x 5 Tapacán MSD Cepillado 1 x 6 - 1 x 8 Clavado de Terciado Estructural E = 9 mm, u OSB E = 9,5 mm sobre cuerda superior de cercha y costaneras: Clavo cte 2 1/2" ó Helicoidal 2 1/2" 1 cada 15 cm perimetral, 1 cada 30 cm interior Costanera MSD Cepillado 2 x 3 Distanciamiento cada 41 cm, clavada entre cuerda superior de cerchas. Separación entre tableros de cubierta de techumbre: Mínimo 4 mm cimiento 170 kg/c/m3 20% bolones 50x60 cm Emplantillado Hormigón pobre 10 cm Sobrecimiento H-25 1:3 15x30 cm Guarda polvo tierra compactada cama de ripio Radier 8 cm Sobreradier 2 cm Adhesivo para ceramicas ceramica 30x30x0.5 Ladrillo princesa 29x15x6 cm Mortero de pega 1:3 Corta gotera Hormigón simple H25 Ventana aluminio anodizado corredera Plancha de yeso-cartón 10 mm Cadena H.A. 15x30 Losa H.A. 15 cm solera de montaje MSD estructural 2x4" perno de anclaje hilado con golilla y tuerca cadeneta cortafuego MSD estructural 2x4" aslante termico lana mineral 50 mm solera inferior tabique MSD estructural 2x4" Plancha yeso-cartòn 10mm fieltro 15 mm Costanera cielo 2x2" Corniza media caña 30x30 mm Plancha yeso-cartòn 10mm Solera pino cep. 4x2" Lana mineral 50 mm Tabla de pino cep. 3/4x5" Machimbrado Tapacán pino cep. 1x8" costanera pino cep. 2x2" Aislante termico lana mineral 5mm Cubierta zinc acanalada 0.5x10x300 cm Tirante 1x5" Pendiente 30% Pino tinglado seco 3/4x5" detalle 1 detalle 4 detalle 3 detalle 1 detalle 4 detalle 3 Corniza media caña 30x30 mm detalle 2 detalle 2

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Wood
Measurement Units
Footprint Area
Building Features	Deck / Patio
Tags	autocad, détails de construction en bois, DWG, fixture, holz tür, holzbau details, section, wall, Wood, wood construction details, wooden, wooden door, wooden house
