Water Cistern DWG Full Project for AutoCAD

Water Cistern DWG Full Project for AutoCAD

Water Cistern – Project – Details

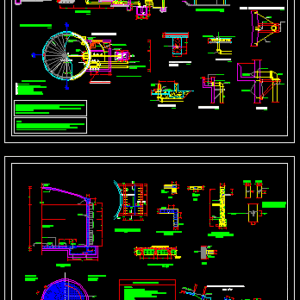

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

inside, Tee fºfº bb, Platinum, Reinforced concrete cover, Compartment valve fºfº bb, Union flexible dresser, Elbow fºfº bb., Flange breaks water, Accessories relationship, To carry a No., The windows will be angular profiles of square bars, Of them will be provided with security plates of blows., The doors will be made of iron plates of thick angled profiles, The removable slab of reinforced concrete will be provided with, The diameter of the drainage will be, Iron sliding., Between them secured with base bolts., Notes:, The iron grill will be made with separate platen, Valve stand, layette, Cleaning tube, Art of, Overflow, Chlorinator, Note: the pipes will be of iron class, Runs down the floor with tub. Pvc, Adduction hose, Overflow cleaning, Output line adduction, Driving, Projected future, cut, Reservoir plant, Art of, House of chlorination, Esc., Balance bottle, Chlorine gas, Fºfº, Overflow, Fºfº, Fºfº, N.a., September, You fell, Alexander, Outlets, Esc., Overflow pipe, scale:, Dpto .:, Dis .:, Esc., lime, Prov .:, Dib .:, date:, Flange breaks water, Prof., Elbow, stainless, layette, Seal of, Igas, Clean, Trench of the pipe, your B., Esc., Flange breaks water, Stamps of prof., elbow, Clean mouth, Esc., elbow, Plant cuts elevations inst. Hydraulics, Esc., elevation, Real estate los pecanos s.a.c., Reservoir supported cap., Beach circuit, owner:, flat, Dist, Asia, Urb .:, Plan nº:, Expansion bolts, Flange breaks water, Of prof., Igas seal, elbow, Overflow clamp, Main elevation, Stamps of prof., Flange breaks water, Esc., Esc., plant, inside, Scada, Reservoir, Inspection, Billboard projection, Npt, pending, Projection of the tundish, Overflow, pending, Dn ventilation, Plot, rest, Rto., this, kind, kind, Water stop joint, this, Technofor, stand, Foundation of the, Typical cut of the, Reservoir, Wall of, N.p.t., For the whole work of portland type ii cement will be used, For false floor of house sub base of reservoir, Stone for false foundation shoe in box area, For slab of roof slab of roof of house, For cuba circular beam, ground, concrete, Technical specifications, Typical cut of lightened, Esc., Lightened house, meeting, Meeting detail, temperature, Of beams, temperature, indicated, indicated, this, Rto., Esc., cut, The cupula, Reinforcement of, detail of, Of the slab, background, its T., Interiors of the tub, Tarrajeo with waterproofing, N.a., Waterproof the walls, Joint type, Joint type, Lower reinforcement, of construction, Joint detail, Real estate los pecanos s.a.c., Reservoir supported cap., Chilca, January, You fell, Alexander, Prov .:, date:, Dib .:, Dist, flat, owner:, Esc., Structure details, Urb .:, San Roque, Plan nº:, Water, contact with, Coatings, All bars will be bent in cold., Vibrate the concrete with the needle vibrator, Cure the concrete by wet, Use asphalt paint on the entire top surface of the flooring., Finished with rubbing. Face int., The walls the ceiling of the will be coated with thick mixture, It will be used in both similar waterproofing additive. Its proportion will be, Second the hours with mixed finishing thickness rubbed., First blend thickness of scratch finish., Cuba slab will be lined internally in two layers., The structures in contact with it will be coated as follows:, Notes, According to manufacturer’s specifications., Dome to the axis of the thickness of the slab, Overlaps, Cm., cabbage. House cm., Cube cm. free, covering, Shoe bottom slab cm., Indicated, Dpto .:, lime, scale:, Dis .:, Dome s, In the shoe, In the tub the steel, Overlaps not allowed, Note: in the case of central armor, The water stop, Reservoir cap., Of the slab, background, Esc., Upper reinforcement, steel, Reservoir, Inspection, Billboard projection, Npt, pending, Projection of the tundish, Overflow, of water, Entrance pipe, scale, Pipe support detail, pending, of steel, Special piece, Of pipe, Dn ventilation, Sea ladder, Dn ventilation, Support detail, Dn ventilation, Wall of, Access ladder, Typical lateral cut, Given from, concrete, Wall of, Ground level, scale, Typical court, Access ladder, scale, Entrance pipe, Overflow pipe, See plan, Sea ladder, of steel, clamp, Post antenna, Scada, Post antenna, Scada, Tee fºfº bb, Platinum, Reinforced concrete cover, Compartment valve fºfº bb, Union flexible dresser, Elbow fºfº bb., Flange breaks water, Accessories relationship, To carry a No., The windows will be angular profiles of square bars, Of them will be provided with security plates of blows., The pu

Raw text data extracted from CAD file:

\A1;DIAMETRO INTERIOR \U+220516.00 \A1;0.30 \A1;0.15 \A1;2.10 \A1;1.60 \A1;1.10 \A1;0.58 \A1;0.58 \A1;0.80 \A1;0.15 \A1;R4.00 \A1;0.20 \A1;0.75 \A1;0.65 \A1;0.10 \A1;2.70 \A1;0.25 \A1;0.25 \A1;1.20 \A1;0.15 \A1;2.65 \A1;0.25 \A1;0.15 \A1;1.00 \A1;0.15 \A1;0.58 \A1;0.58 \A1;1.60 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.50 \A1;0.20 \A1;0.10 \A1;0.50 \A1;2.50 \A1;0.17 \A1;0.40 \A1;0.65 \A1;1.95 \A1;0.20 \A1;0.15 \A1;0.45 \A1;3.20 \A1;0.25 \A1;0.10 \A1;1.20 \A1;0.08 \A1;0.20 \A1;0.20 \A1;0.48 \A1;VARIABLE \A1;0.60 \A1;0.20 \A1;0.10 \A1;0.20 \A1;0.10 \A1;1.10 \A1;0.10 -0.0000000078144069 -0.0000000078144069 -0.0000000078144069 -0.0000000078144069 -0.0000000078144069 -0.0000000078144069 1 TEE 6"x6" fºfº BB 7 REJILLA, PLATINA DE 3/4" x e= 3/16" 6 TAPA DE CONCRETO REFORZADO 3 VALVULA DE COMPUERTO FºFº BB Ø 6" 2 UNION FLEXIBLE DRESSER Ø 6" 5 CODO Ø 6"x90º fºfº BB. 4 BRIDA ROMPE AGUA RELACION DE ACCESORIOS A -0.0000000078144069 S= 0.5% DE 3/8", LLEVARAN UNA MALLA DE ALAMBRE Nº 12, COCADAS DE 1". LAS VENTANAS SERAN DE PERFILES ANGULARES DE 1/8"x1" Y BARRAS CUADRADAS DE 1/4"x2" ESTARAN PROVISTAS DE CHAPAS DE SEGURIDAD DE 2 GOLPES. LAS PUERTAS SERAN DE PLANCHAS DE FIERRO DE 1/16" DE ESPESOR Y PERFILES ANGULARES 2.- LA LOSA REMOVIBLE SERA DE CONCRETO ARMADO Y ESTARA PROVISTO DE ASAS DE 3.- EL DIAMETRO DEL DESAGUE SERA DE Ø 6". FIERRO CORREDIZAS. ENTRE SI Y ASEGURADA CON PERNOS DE 3/4" A LA BASE. NOTAS: 1.- LA PARRILLA DE FIERRO SERA CONFECCIONADA CON PLATINA DE 3/8"x 1" SEPARADAS 1/2" 1.00x2.10 CASETA DE VALVULA -2.230478512497044 Canastilla -0.4482588344345118 -0.0000000078144069 Tubo de Limpieza 5 Arteza de Rebose 3 5 5 4 3 4 3 1 2 1 2 0.4866809586580132 1 3 2 Clorinador -0.0000000078144069 NOTA: LAS TUBERIAS SERAN DE FIERRO CLASE 150 Corre por el piso con Tub. 1/2" PVC 0.0883756018740769 -0.0000000078144069 -0.1559569266417782 7 -0.1559569266417782 Manguera aducción de cloro-Gas Limpieza y Rebose 0.90x2.10 0.1091698414610249 6 -0.0000000078144069 Salida - Línea Aducción Ingreso -Línea Impulsión o Conducción Proyectada a futuro A CORTE A - A -0.0000000078144069 -0.0000000078144069 PLANTA DEL RESERVORIO -0.0000000078144069 -0.0000000078144069 -0.0000000078144069 -0.0000000078144069 Arteza de 6 2 -0.0000000078144069 CASETA DE CLORINACION ESC. 1/50 ESC. 1/50 Balanza y botella de cloro gas -0.6003123230218819 Ø 6" fºfº 2 6 Rebose Ø 6" fºfº -0.0000000078144069 -0.0000000078144069 2 4 3 -0.0000000078144069 -0.0000000078144069 -0.7017562731939648 -0.3043762244229669 -0.0000000078144069 -0.879309131965627 -0.879309131965627 -0.7017562731939648 -0.0000000078144069 -0.7017562731939648 -0.0000000078144069 -0.0000000078144069 Ø 6" fºfº 2 -0.0000000078144069 -0.0007732594366132 -0.0007732594366132 -0.0000000078144069 N.A. -0.0000000078144069 -0.0000000078144069 -0.3133416502816573 -0.3133416502816573 0.4141370770568358 SEPTIEMBRE - 2002 CAÑETE ALEXANDER BOCAS DE SALIDA ESC. 1/25 TUBERIA DE REBOSE ESCALA: DPTO.: DIS.: ESC. 1/25 1:1,000 LIMA PROV.: DIB.: FECHA: Brida Rompe Agua -0.3581047321834205 1/2"x3/8" Prof. Codo 4" de 90º -0.3581047321834205 Inoxidable Canastilla Sello de Igas DE LIMPIA ZANJA DE LA TUBERIA TUB. Ø 6" 0.3127522272538954 ESC. 1/25 0.4141370770568358 BRIDA ROMPE AGUA SELLOS DE IGAS 1/2"x5/8" PROF. Ø 6" CODO 6"x90º BOCA DE LIMPIA ESC. 1/25 CODO 6"x90º PLANTA - CORTES - ELEVACIONES - INST. HIDRAULICAS ESC. 1/12.5 ELEVACION INMOBILIARIA " LOS PECANOS S.A.C. " RESERVORIO APOYADO CAP. 150.00 m3. CIRCUITO DE PLAYA PROPIETARIO: PLANO DIST.: ASIA URB.: PA-01 PLANO Nº: Pernos de Expansión 4"x4"x1/4" 3"x3"x1/4" Brida Rompe Agua 1/2"x5/8" de Prof. Sello de Igas Codo 6"x90º ABRAZADERA EN BOCA DEL REBOSE ELEVACION PRINCIPAL 0.4141370770568358 0.4141370770568358 SELLOS DE IGAS 1/2"x5/8" PROF. BRIDA ROMPE AGUA ESC. 1/50 3"x3"x1/4" ESC. 1/12.5 PLANTA PL 2"x1/4" PL 2"x1/4" 4"x4"x1/4" \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.60 \A1;1.55 \A1;1.15 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.45 \A1;4.00 \A1;0.20 \A1;4.00 \A1;0.75 \A1;0.15 \A1;0.10 \A1;0.20 \A1;1.20 \A1;0.60 \A1;0.60 \A1;0.21 \A1;R0.50 \A1;0.45 \A1;1.10 \A1;0.30 \A1;0.30 \A1;0.45 \A1;0.20 \A1;0.80 \A1;0.20 \A1;0.15 \A1;3.00 \A1;0.75 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.88 \A1;0.08 \A1;1.65 \A1;0.30 \A1;0.15 \A1;0.30 \A1;0.30 \A1;0.25 \A1;0.70 \A1;0.25 \A1;0.25 \A1;2.65 \A1;0.25 \A1;0.10 \A1;0.10 \A1;0.10 \A1;0.30 \A1;0.30 \A1;0.25 \A1;0.05 \A1;0.15 \A1;0.70 \A1;2.25 \A1;0.10 \A1;0.17 \A1;0.40 \A1;0.40 \A1;0.10 \A1;0.075 \A1;0.075 \A1;.10 \A1;0.075 \A1;.10 \A1;0.075 \A1;0.05 \A1;0.15 \A1;0.10 \A1;0.17 \A1;0.25 \A1;0.25 \A1;0.17 \A1;1.20 \A1;0.12 \A1;0.25 \A1;0.05 \A1;0.25 \A1;DIAMETRO INTERIOR \U+22058.00 +194.72 SCADA RP-1 RESERVORIO DE INSPECCION PROYECCION DE BUZON -8683895.54403681 NPT +195.00 Pendiente 1% PROYECCION DE LA ARTESA DE REBOSE Pendiente 1% A VENTILACION DN 6" VENTILACION DN 6" PLOTEA 1/50 160 = 0.4 RESTO = 0.25 AZUL=0.6 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 A C-1 -8683895.54403681 -8683895.54403681 A A A -8683895.54403681 -8683895.54403681 Rto. 0.25 c/ext. EST.Ø 1/4",3@0.15 4Ø 3/8" -8683895.54403681 4Ø 1/2" -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 TIPO - 2 -8683895.54403681 -8683895.54403681 TIPO - 1 -8683895.54403681 -8683895.54403681 -8683895.54403681 B - B Junta Water Stop -8683895.54403681 -8683895.54403681 Est.Ø 1/4"@ 0.20 Tecnofor CASETA CIMIENTO CORRIDO DE LA CORTE TIPICO DEL -8683895.54403681 Reservorio Pared del 2Ø 3/8" e= 1" -8683895.54403681 -8683895.54403681 N.P.T. F - F Ø 3/8"@ 0.25 - Cemento; para toda la obra de concreto, se utilizará cemento Portland TIPO I - II - f'c= 100 Kg/cm2. para falso piso de caseta y sub base de reservorio - f'c" 175 Kg/cm2. + 25% de piedra grande (Max. 8") para falsa zapata de cimentación en zona de caseta - f'c= 175 Kg/cm2. para zapatas, losa de fondo, columnas y losa de techo de caseta - f'c= 210 Kg/cm2. para cúpula, cuba y viga circular - Terreno O´ = 2 Kg/cm2. CONCRETO ESPECIFICACIONES TECNICAS CORTE TIPICO DE ALIGERADO ESC. 1/10 ESC. 1/50 ALIGERADO CASETA -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 Junta 1" -8683895.54403681 C-1 DETALLE DE ENCUENTRO -8683895.54403681 Temperatura Ø 1/4"@ 0.25 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 DE VIGAS -8683895.54403681 A -8683895.54403681 -8683895.54403681 C-1 A -8683895.54403681 Temperatura Ø 1/4" @0.25 A Ø3/8" Ø3/8" -8683895.54403681 Ø3/8" A -8683895.54403681 -8683895.54403681 Ø Señalado -8683895.54403681 Ø Señalado A - A EST.Ø 1/4",3@0.10 -8683895.54403681 -8683895.54403681 -8683895.54403681 Rto. 0.20 c/ext. -8683895.54403681 Ø 3/8"@0.20 (Circular) Ø 3/8"@0.20 -8683895.54403681 ESC. 1/25 CORTE A - A -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 LA CUPULA REFUERZO DE DETALLE DE -8683895.54403681 Ø 3/8"@0.25 (Malla) DE LA LOSA DE FONDO Est. Ø 3/8"@0.30 Ø 5/8"@0.25 Ø 3/8"@0.20 -8683895.54403681 (Radial) interiores de la cuba -8683895.54403681 -8683895.54403681 -8683895.54403681 Ø 3/8"@0.25 6Ø 3/8"@0.20 (Malla) Tarrajeo con Impermeabilizante N.A. Impermeabilizar las paredes 4Ø 5/8" @ 0.20 -8683895.54403681 -8683895.54403681 -8683895.54403681 Junta Tipo 2 -8683895.54403681 -8683895.54403681 Junta Tipo 2 11Ø 5/8" @ 0.10 -8683895.54403681 -8683895.54403681 -8683895.54403681 Ø 3/8"@0.20 4Ø 1/2" @ 0.15 3Ø 1/2" @ 0.20 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 REFUERZO INFERIOR -8683895.54403681 DE CONSTRUCCION DETALLE DE JUNTA INMOBILIARIA " LOS PECANOS S.A.C. " RESERVORIO APOYADO CAP. 150.00 m3. CHILCA ENERO - 2002 CAÑETE ALEXANDER PROV.: FECHA: DIB.: DIST.: PLANO PROPIETARIO: ESC. 1/10 ESTRUCTURA Y DETALLES URB.: SAN ROQUE PA-02 PLANO Nº: -8683895.54403681 Agua Contacto con REVESTIMIENTOS - TODAS LAS BARRAS SERÁN DOBLADAS EN FRIO. - VIBRAR EL CONCRETO CON EL VIBRADOR DE AGUJA - CURAR EL CONCRETO POR VIA HUMEDA USAR PINTURA ASFALTICA EN TODA LA SUPERFICIE SUPERIOR DEL SOLADO. de 2 cms., acabado frotachado. (muro cara int. y ext.) 2.- Los muros y el cielo raso de la caseta, será revestido con mezcla de cemento-arena 1:5 con espesor - Se empleará en ambas capas, ADITIVO IMPERMEABILIZANTE CHEMA-1 ó similar. Su proporción será de - Segunda capa, a las 24 horas con mezcla cemento-arena 1:3, espesor de 5 mm., acabado frotachado. - Primera capa, mezcla cemento-arena 1:5, espesor de 1.5 cm., acabado rayado. - CUBA Y LOSA DE FONDO, serán revestidas interiormente en dos capas. 1.- Las estructuras en contacto con el agua, serán revestidas de la siguiente forma: NOTAS acuerdo a especificaciones del fabricante. - Cúpula = al eje del espesor de la losa TRASLAPES Ø 3/4" = 1.00 m. Ø 1/2" = 60 cm. Ø 3/8" = 40 cm. Ø 1/4" = 30cm. - Aligerado, Viga, Col. Caseta = 2.5 cm. - Cuba (Muro) = 4 cm. libre RECUBRIMIENTO - Zapata y losa de fondo = 5.0 cm. INDICADA DPTO.: LIMA ESCALA: DIS.: - En Cúpula y losa de fondo (acero radial) - En la Zapata (en los estribos) - En la Cuba (en el acero vertical) TRASLAPES NO PERMITIDOS NOTA: En caso de armadura central despasar el Water Stop -8683895.54403681 RESERVORIO APOYADO, CAP. 150 m3. -8683895.54403681 -8683895.54403681 DE LA LOSA DE FONDO ESC. 1/50 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 -8683895.54403681 Ø 3/8"@0.20 (Radial) 6Ø 3/8"@0.20 A REFUERZO SUPERIOR - Acero fy= 4,200 Kg/cm2. RP-1 RESERVORIO DE INSPECCION PROYECCION DE BUZON -8683895.54403681 NPT +195.00 Pendiente 1% PROYECCION DE LA ARTESA DE REBOSE DE AGUA DN200mm TUBERIA DE INGRESO Escala :1/25 DETALLE DE SOPORTE DE TUBERIA Pendiente 1% DE ACERO PIEZA ESPECIAL A A B B DE TUBERIA VENTILACION DN 6" DE F°G° 2"x3/4" ESCALERA MARINERA VENTILACION DN 6" DETALLE DE SOPORTE VENTILACION DN 6" VENTILACION DN 6" VENTILACION DN 6" VENTILACION DN 6" MURETE DE 0.30cm. ESCALERA DE ACCESO CORTE LATERAL TIPICO DADO DE CONCRETO MURETE DE 0.30m NIVEL DE TERRENO Escala :1/50 CORTE X-X TIPICO ESCALERA DE ACCESO Escala :1/50 DN 200mm TUBERIA DE INGRESO DN150mm TUBERIA DE REBOSE VER PLANO P6-LC-VC-11 VER PLANO P6-LC-VC-11 ESCALERA MARINERA DE F°G° 2"x3/4" DE ACERO ABRAZADERA +194.72 +193.49 POSTE ANTENA SCADA POSTE ANTENA SCADA +195.00 -8683895.54403681 -8683895.54403681 -8683895.54403681 \A1;0.75 \A1;0.45 \A1;0.20 \A1;0.20 \A1;0.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;2.20 \A1;0.20 \A1;0.20 \A1;0.75 \A1;3.00 \A1;0.15 \A1;0.20 \A1;0.80 \A1;0.20 \A1;0.45 \A1;0.30 \A1;0.30 \A1;1.10 \A1;0.45 \A1;R0.50 \A1;0.60 \A1;0.60 \A1;1.20 \A1;0.20 \A1;0.10 \A1;0.15 \A1;0.25 \A1;0.05 \A1;0.25 \A1;0.12 \A1;1.20 \A1;0.17 \A1;0.25 \A1;0.25 \A1;0.17 \A1;0.10 \A1;0.15 \A1;0.05 \A1;0.075 \A1;.10 \A1;0.075 \A1;0.10 \A1;0.40 \A1;0.40 \A1;0.17 \A1;0.10 \A1;2.25 \A1;0.70 \A1;0.25 \A1;0.25 \A1;2.65 \A1;0.25 \A1;0.25 \A1;0.70 \A1;0.25 \A1;0.30 \A1;0.30 \A1;0.15 \A1;0.30 \A1;1.65 \A1;0.08 \A1;1.60 \A1;1.10 \A1;0.58 \A1;0.58 \A1;0.80 \A1;0.15 \A1;R4.00 \A1;0.20 \A1;0.75 \A1;0.65 \A1;0.10 \A1;2.70 \A1;0.25 \A1;0.25 \A1;1.20 \A1;0.15 \A1;2.65 \A1;0.25 \A1;0.15 \A1;1.00 \A1;0.15 \A1;0.58 \A1;0.58 \A1;1.60 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.50 \A1;0.20 \A1;0.10 \A1;0.50 \A1;2.50 \A1;0.17 \A1;0.40 \A1;0.65 \A1;1.95 \A1;0.20 \A1;0.15 \A1;0.45 \A1;3.20 \A1;0.25 \A1;0.10 \A1;1.20 \A1;0.08 \A1;0.20 \A1;0.20 \A1;0.48 \A1;VARIABLE \A1;0.60 \A1;0.20 \A1;0.10 \A1;0.20 \A1;0.10 \A1;1.10 \A1;0.10 -0.0000000089084295 -0.0000000089084295 -0.0000000089084295 -0.0000000089084295 -0.0000000089084295 -0.0000000089084295 1 TEE 6"x6" fºfº BB 7 REJILLA, PLATINA DE 3/4" x e= 3/16" 6 TAPA DE CONCRETO REFORZADO 3 VALVULA DE COMPUERTO FºFº BB Ø 6" 2 UNION FLEXIBLE DRESSER Ø 6" 5 CODO Ø 6"x90º fºfº BB. 4 BRIDA ROMPE AGUA RELACION DE ACCESORIOS A -0.0000000089084295 S= 0.5% DE 3/8", LLEVARAN UNA MALLA DE ALAMBRE Nº 12, COCADAS DE 1". LAS VENTANAS SERAN DE PERFILES ANGULARES DE 1/8"x1" Y BARRAS CUADRADAS DE 1/4"x2" ESTARAN PROVISTAS DE CHAPAS DE SEGURIDAD DE 2 GOLPES. LAS PUERTAS SERAN DE PLANCHAS DE FIERRO DE 1/16" DE ESPESOR Y PERFILES ANGULARES 2.- LA LOSA REMOVIBLE SERA DE CONCRETO ARMADO Y ESTARA PROVISTO DE ASAS DE 3.- EL DIAMETRO DEL DESAGUE SERA DE Ø 6". FIERRO CORREDIZAS. ENTRE SI Y ASEGURADA CON PERNOS DE 3/4" A LA BASE. NOTAS: 1.- LA PARRILLA DE FIERRO SERA CONFECCIONADA CON PLATINA DE 3/8"x 1" SEPARADAS 1/2" 1.00x2.10 CASETA DE VALVULA -2.230478513591066 Canastilla -0.4482588355285344 -0.0000000089084295 Tubo de Limpieza 5 Arteza de Rebose 3 5 5 4 3 4 3 1 2 1 2 0.4866809575639905 1 3 2 Clorinador -0.0000000089084295 NOTA: LAS TUBERIAS SERAN DE FIERRO CLASE 150 Corre por el piso con Tub. 1/2" PVC 0.0883756007800542 -0.0000000089084295 -0.1559569277358008 7 -0.1559569277358008 Manguera aducción de cloro-Gas Limpieza y Rebose 0.90x2.10 0.1091698403670023 6 -0.0000000089084295 Salida - Línea Aducción Ingreso -Línea Impulsión o Conducción Proyectada a futuro A CORTE A - A -0.0000000089084295 -0.0000000089084295 PLANTA DEL RESERVORIO -0.0000000089084295 -0.0000000089084295 -0.0000000089084295 -0.0000000089084295 Arteza de 6 2 -0.0000000089084295 CASETA DE CLORINACION ESC. 1/50 ESC. 1/50 Balanza y botella de cloro gas -0.6003123241159045 Ø 6" fºfº 2 6 Rebose Ø 6" fºfº -0.0000000089084295 -0.0000000089084295 2 4 3 -0.0000000089084295 -0.0000000089084295 -0.7017562742879875 -0.3043762255169895 -0.0000000089084295 -0.8793091330596496 -0.8793091330596496 -0.7017562742879875 -0.0000000089084295 -0.7017562742879875 -0.0000000089084295 -0.0000000089084295 Ø 6" fºfº 2 -0.0000000089084295 -0.0007732605306359 -0.0007732605306359 -0.0000000089084295 N.A. -0.0000000089084295 -0.0000000089084295 -0.3133416513756799 -0.3133416513756799 0.4141370759628131 SEPTIEMBRE - 2002 CAÑETE ALEXANDER BOCAS DE SALIDA ESC. 1/25 TUBERIA DE REBOSE ESCALA: DPTO.: DIS.: ESC. 1/25 1:1,000 LIMA PROV.: DIB.: FECHA: Brida Rompe Agua -0.3581047332774432 1/2"x3/8" Prof. Codo 4" de 90º -0.3581047332774432 Inoxidable Canastilla Sello de Igas DE LIMPIA ZANJA DE LA TUBERIA TUB. Ø 6" 0.3127522261598727 ESC. 1/25 0.4141370759628131 BRIDA ROMPE AGUA SELLOS DE IGAS 1/2"x5/8" PROF. Ø 6" CODO 6"x90º BOCA DE LIMPIA ESC. 1/25 CODO 6"x90º PLANTA - CORTES - ELEVACIONES - INST. HIDRAULICAS ESC. 1/12.5 ELEVACION INMOBILIARIA " LOS PECANOS S.A.C. " RESERVORIO APOYADO CAP. 150.00 m3. CIRCUITO DE PLAYA PROPIETARIO: PLANO DIST.: ASIA URB.: PA-01 PLANO Nº: Pernos de Expansión 4"x4"x1/4" 3"x3"x1/4" Brida Rompe Agua 1/2"x5/8" de Prof. Sello de Igas Codo 6"x90º ABRAZADERA EN BOCA DEL REBOSE ELEVACION PRINCIPAL 0.4141370759628131 0.4141370759628131 SELLOS DE IGAS 1/2"x5/8" PROF. BRIDA ROMPE AGUA ESC. 1/50 3"x3"x1/4" ESC. 1/12.5 PLANTA PL 2"x1/4" PL 2"x1/4" 4"x4"x1/4" \A1;0.17 \A1;2.50 \A1;0.20 \A1;0.15 \A1;1.20 \A1;0.08 \A1;0.10 \A1;0.20 \A1;VARIABLE \A1;1.10 \A1;.10 \A1;0.60 \A1;1.90 \A1;.10 \A1;.20 \A1;0.75 \A1;0.25 \A1;1.60 \A1;1.10 \A1;0.57 \A1;0.58 \A1;0.15 \A1;0.80 \A1;0.15 \A1;0.20 \A1;3.20 \A1;0.45 \A1;0.10 \A1;0.25 \A1;0.10 \A1;1.95 \A1;0.40 \A1;0.65 \A1;0.50 \A1;1.00 \A1;0.15 \A1;1.60 \A1;0.50 \A1;0.57 \A1;0.58 \A1;0.15 \A1;0.20 \A1;0.15 \A1;0.15 \A1;0.20 \A1;0.25 \A1;2.65 \A1;0.15 \A1;1.20 \A1;0.25 \A1;2.70 \A1;0.10 \A1;0.65 \A1;R3.25 \A1;0.20 \A1;1.20m minimo \A1;0.20 \A1;0.15 \A1;0.30 \A1;0.25 \A1;0.25 \A1;0.50 \A1;4.00 \A1;0.50 \A1;1.55 \A1;0.55 \A1;0.20 \A1;0.20 \A1;1.00 \A1;DIAMETRO INTERIOR \U+220516.00 \A1;2.60 \A1;2.10 DETALLE DE SOPORTE VENTILACION DN 6" ESCALERA MARINERA DE F°G° 2"x3/4" VENTILACION DN 6" DE TUBERIA VER PLANO P6-LC-VC-11 SCADA POSTE ANTENA -8684161.605409048 TUBERIA PVC-300mm NPT +237.14 NPT +235.31 NPT +237.00 NPT +235.42 NPT +235.57 CUARTO DE CONTROL F VENTILACION DN 6" -8684161.605409048 DE ACERO ABRAZADERA DN300 mm TUBERIA DE REBOSE DN250mm TUBERIA DE INGRESO VER PLANO P6-LC-VC-11 ESCALERA MARINERA DE F°G° 2"x3/4" RP-K39 RESERVORIO DE INSPECCION PROYECCION DE BUZON -8684161.605409048 NPT +237.00 Pendiente 1% PROYECCION DE LA ARTESA DE REBOSE DE AGUA DN200mm TUBERIA DE INGRESO Escala :1/25 DETALLE DE SOPORTE DE TUBERIA Pendiente 1% DE ACERO PIEZA ESPECIAL A A B B VENTILACION DN 6" VENTILACION DN 6" VENTILACION DN 6" VENTILACION DN 6" -8684161.605409048 -8684161.605409048 -8684161.605409048 -8684161.605409048 -8684161.605409048 -8684161.605409048 -8684161.605409048 CORTE X-X TIPICO CORTE LATERAL TIPICO DADO DE CONCRETO -8684161.605409048 -8684161.605409048 -8684161.605409048 MURETE DE 0.30m -8684161.605409048 -8684161.605409048 -8684161.605409048 -8684161.605409048 8 CONTRAPASOS 1 DESCANSO CADA NIVEL DE TERRENO ESCALERA DE ACCESO Escala :1/50 VER PLANO P6-RL-SC-40a CERCO TIPO UNI CERCO TIPO UNI VER PLANO P6-RL-SC-40a NA.+242.00 msnm NPT+235.42 msnm NPT+237.14 msnm NPT+237.00 msnm NPT+237.00 msnm NA.+242.00 msnm 233 233 233 233 247 246 245 243 244 242 241 240 239 238 234 237 236 235 249 248 235 236 237 234 249 248 238 239 240 241 242 244 243 245 246 247 VER PLANO P6-RL-SC-40a CERCO TIPO UNI 248 249 235 236 237 234 238 239 240 241 242 244 243 245 246 247 247 246 245 243 244 242 241 240 239 238 248 249 234 237 236 235 CERCO TIPO UNI VER PLANO P6-RL-SC-40a \A1;1.95 ING. JULIAN FLORES HUAPAYA ING° ROLANDO AGUADO SALDAÑA Sra. RUFINA LEVANO QUISPE CONSTRUCCION DE 1RA ETAPA DEL MINI COMPLEJO DEPORTIVO ZUÑIGA MUNICIPALIDAD PROVINCIAL DE CAÑETE Topog: ING. BRYAN A.S. ING. BRYAN A.S. Plano: Alcaldesa: Gerente GODUR Diseño: Division de Proyectos: Proyecto: MARZO 2,005. E-01 Lamina: Fecha: Lima. Archivo: OBRAS D:MisDoc/RODRIGUEZ/ Departamento: Provincia: Ubicación: Distrito: ESTRUCTURAS : CIMENTACION Dib./Acad Imperial BACH. ING° GEORGE RODRIGUEZ R. CALLE: 3 S/N AL CEMENTERIO Cañete. GERENCIA DE OBRAS , DESARROLLO URBANO Y RURAL Escala: INDICADA ESC. 1/50 ELEVACION PRINCIPAL \A1;.30 \A1;.10 \A1;.05 \A1;0.15 \A1;.10 \A1;.10 \A1;.30 Temp. 1/4" @ .30 ambos sentidos 352.3235774454653 352.3235774454653 d 352.3235774454653 F° 352.3235774454653 352.3235774454653 352.3235774454653 ladrillo hueco .30x.30x.15 DETALLE DE ALIGERADO ESC : 1/10 352.3235774454653 \A1;.30 \A1;.10 \A1;.10 \A1;.05 \A1;.10 \A1;.30 \A1;0.15 NPT ±0.00 \A1;0.25 \A1;0.40 \A1;0.25 \A1;8.00 \A1;0.40 \A1;0.85 \A1;recubrimiento 3.5cm \A1;1.20 Espesor Variable \A1;2.00 \A1;5.50 \A1;1.20 \A1;0.15 \A1;0.25 \A1;0.45 \A1;0.25 \A1;0.50 \A1;0.20 \A1;0.08 \A1;4 \A1;8cm \A1;0.40 \A1;0.40 \A1;0.100 \A1;0.40 \A1;0.40 \A1;0.85 \A1;0.25 \A1;0.40 \A1;0.25 \A1;0.40 \A1;0.40 \A1;tecnopor 1/2" \A1;0.15 \A1;1.21 \A1;0.85 \A1;1.20 \A1;0.70 \A1;0.85 \A1;tecnopor 1/2" \A1;2.60 \A1;2.60 \A1;2.60 \A1;Junta 1/2" \A1;0.70 \A1;0.70 \A1;0.20 \A1;0.20 \A1;0.70 \A1;0.70 \A1;0.40 \A1;0.20 \A1;0.70 \A1;0.25 \A1;0.10 \A1;0.70 \A1;0.30 \A1;0.10 \A1;0.80 \A1;0.20 \A1;0.20 \A1;0.15 \A1;0.30 \A1;0.15 \A1;15 \A1;0.50 típico \A1;VER PLANOS DE INSTALACIONES \A1;0.50 \A1;0.25 \A1;0.60 \A1;0.20 \A1;0.30 \A1;0.50 \A1;0.20 \A1;0.08 \A1;.10 \A1;.10 \A1;0.05 \A1;0.35 \A1;0.25 \A1;Ventana ver arquitectura \A1;0.60 \A1;0.60 \A1;0.85 \A1;4.85 \A1;1.25 \A1;1.20 \A1;0.70 \A1;0.85 \A1;1.06 \A1;1.40 \A1;2.05 \A1;0.90 \A1;4.51 \A1;0.90 \A1;0.60 \A1;0.40 \A1;0.40 \A1;0.10 \A1;1.00 \A1;1.00 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.25 \A1;0.20 \A1;0.40 \A1;0.15 \A1; 0.25 típico \A1;0.20 \A1;0.40 \A1;0.15 \A1;0.10 \A1;0.25 \A1;0.25 \A1;0.30 \A1;0.15 \A1;0.20 \A1;0.15 \A1;0.15 \A1;0.30 \A1;0.15 \A1;0.25 \A1;0.25 \A1;0.15 \A1;0.40 C O N S O R C I O IMPREGILO S.A.INGENIERIA Y CONSTRUCCION \A1;3.00 máximo \A1;L \A1;L \A1;R \A1;L \A1;0.60 \A1;0.60 \A1;0.60 \A1;0.10 \A1;0.15 3/4" 70cm 173d1/2" @ 30 3 CORTE 5 195.1335970841756 Proyección ventana Proyección ventana REPUBLICA DEL PERU 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 ELEVACION 195.1335970841756 DETALLE "B" Proyección ventana (ESCALA 1:25) PLANTA Proyección ventana 4d1/2" 2d3/8" d3/8"@25 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 2 2 AGUA AZUL AGUA AZUL CONSORCIO AGUA AZUL S.A. 195.1335970841756 Nivel de roca Sub zapata hasta el nivel de la roca f'c=100Kg/cm2+25% piedra mediana 195.1335970841756 DETALLE "C" (ESCALA 1:25) 195.1335970841756 PLANTA DETALLE TIPICO DE BASES Material granular natural compactado o afirmado compactado 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 d3/8"@25 DISTRITO: N° PLANOTECA: PROYECTO: OFICINA TECNICA - INGENIERIA INDICADA ESCALA: PLANO: RESERVORIO RP-1 ESTRUCTURAS 2/2 V=1000 m3 DISEÑO DEFINITIVO DE ETAPA II Y RESERVORIOS LOCALES LINEAS DE CONDUCCION FECHA: TOTAL PLANOS: 4 de 4 JUNIO 2002 CODIGO: P6-RL-SC-10a.DWG P6-RL-SC-10a PUENTE PIEDRA PLANO N°: CD2/RESERVORIOS PROYECTADOS MINISTERIO DE LA PRESIDENCIA sedapal SERVICIO DE AGUA POTABLE Y ALCANTARILLADO DE LIMA DEL RIO CHILLON" "APROVECHAMIENTO OPTIMO DE LAS AGUAS SUPERFICIALES Y SUBTERRANEAS CONTRATO DE CONCESION: DE INSPECCION REFUERZO EN BUZON 195.1335970841756 195.1335970841756 2d3/8" 4d1/2" d3/8"@10 195.1335970841756 195.1335970841756 DETALLE "A" (ESCALA 1:25) PLANTA 195.1335970841756 195.1335970841756 1 sección típica Ver d en 195.1335970841756 d3/8"@20 2d5/8" 195.1335970841756 2d1/2" Anillos 195.1335970841756 DETALLE NIVELACION EN CIMENTACION 2d5/8" (ESCALA 1:10) 195.1335970841756 195.1335970841756 195.1335970841756 d3/8" 195.1335970841756 2d1/2" en todo d3/8"@25 d losa d3/8"@25 el borde 195.1335970841756 1d 3/8" ELEVACION REFUERZOS EN TUBOS DE VENT. (ESCALA 1:25) Tubo de Ventilación PLANTA EXTREMO CON DET "A" NOTA: Ver Plano Arquitectura : Nº P6-RL-SC-08a Comprobado: MODIFICACIONES Toño CH. 10-06-02 0 LAMY. J.S.E. -- -- 10-10-00 07-09-00 -- -- S.V.V -- S.V.V. -- Rev. Nº: Elaborado: Fecha: Revisado: PLANO CONFORME A OBRA JLG_VT PLANO PARA APROBACION PLANO PARA REVISION A.P, A.P, Aprobado: Observaciones: CIMENTACION MUROS LOSAS 4.0 : Kg/cm (VER ESTUDIO DE SUELOS) TERRENO DE VENTANAS CAPACIDAD PORTANTE > DETALLE TIPICO RECUBRIMIENTOS 2 : 7.5 cm. 4.0 cm.EN RESTO : 5.0 cm.EN CONTACTO CON AGUA : 3.5 cm. ver d en secciones 195.1335970841756 Ver d en secciones REFUERZOS EN ZONA TUBERIAS 4 d6mm@20 195.1335970841756 1d 3/8" Escala :1/100 195.1335970841756 195.1335970841756 Ver Detalle "A" d3/8":1@5,4@10,1@15, resto @25 en c/ext d3/8"@15 ELEVACION SECCION 2d 5/8" Brida de anclaje o Salida Tubería de llegada (ESCALA 1:25) CEMENTO PORTLAND TIPO II y : ASTM A-36 DETALLES TIPICOS DE ESTRIBOS ESPECIFICACIONES GENERALES CONCRETO ACERO ESTRUCTURAL ACERO DE REFUERZO c : f' : f CONCRETO ARMADO: 2 Kg/cm (Relación a/c =0.40) 210 = 2 = 4,200 Kg/cm EMPALMES POR TRASLAPE 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 2d1/2" 1.5cm. 6mm 10cm 3/8" 2.0cm. 15cm DN 195.1335970841756 L Rmin 1" 125cm REPUBLICA DEL PERU sedapal SERVICIO DE AGUA POTABLE Y ALCANTARILLADO DE LIMA CONSORCIO AGUA AZUL S.A. DE ETAPA II Y RESERVORIOS LOCALES LINEAS DE CONDUCCION DISEÑO DEFINITIVO RESERVORIO RP-1 Escala 1:50 AGUA AZUL AGUA AZUL SOBRECIMIENTO CIMIENTO Concreto f'c=80Kg/cm2+30%P.G. Relleno por diferente nivel de cimentación ELEVACION TIPICA DE CERCO PROYECTO: V=1000 m3 ESTRUCTURAS 1/2 PLANO: N° PLANOTECA: DISTRITO: ESCALA: FECHA: INDICADA JUNIO 2002 3 de 4 TOTAL PLANOS: P6-RL-SC-09a.DWG CODIGO: OFICINA TECNICA - INGENIERIA PUENTE PIEDRA P6-RL-SC-09a CD2/RESERVORIOS PROYECTADOS PLANO N°: DEL RIO CHILLON" AGUAS SUPERFICIALES Y SUBTERRANEAS "APROVECHAMIENTO OPTIMO DE LAS CONTRATO DE CONCESION: MINISTERIO DE LA PRESIDENCIA NOTA: Ver Plano Arquitectura : Nº P6-RL-SC-07a Toño CH. Elaborado: 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 8d1/2" Abajo (Anillos) 8d1/2" Arriba (Anillos) Ver detalle en planos de arquitectura (Ver Plano P6-RL-SC-40a) 195.1335970841756 Elementos prefabricados Ver Detalle Nivelación (ESCALA 1:25) 1/2 SECCION TIPICA 173 d5/8" @30 2 173 d1/2" @30 3 en R=8.20 173 d1/2" 5 (ESCALA 1:25) 0 10-06-02 -- -- -- -- 10-10-00 07-09-00 PLANTAS Rev. Nº: Fecha: 173 d1/2"@30 4 Arriba 173 d1/2" @30 1 d3/8"@20 en c/s Arriba 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 d3/8"@20 en cara superior 195.1335970841756 N.P.T. +195.00 msnm 173 d1/2"@30 4 en R=8.00 173 d1/2"@30 5 173d5/8" @ 30 2 8 d 1/2" Arriba (Anillos) 8 d 1/2" Abajo (Anillos) 1/16 CIMENTACION 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 (Anillos) 17d5/8"@15 en c/cara 195.1335970841756 PLANO CONFORME A OBRA PLANO PARA REVISION PLANO PARA APROBACION J.S.E. LAMY. JLG_VT -- -- S.V.V S.V.V. A.P, A.P, MODIFICACIONES Comprobado: Revisado: Aprobado: Observaciones: R=0.50 16 d6mm d R=1.00 31 d6mm c R=2.00 63 d6mm b d3/8"@25 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 4 1 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 1 CASETA (ESCALA 1:50) 195.1335970841756 195.1335970841756 4.0 cm Se han Nivelado depresiones de excavación 195.1335970841756 con Concreto f'c=100 Kg/cm2 Roca CIMENTACION 5 1 Ver detalle "A" 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 +195.00 +193.49 de bases Ver detalle típico malla d 3/8"@25 arriba Losa maciza e=15cm ELEVACION REFUERZOS TIPICOS EN CASETAS 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 2d 5/8" 195.1335970841756 EXTREMO d3/8"@20 arriba 195.1335970841756 195.1335970841756 195.1335970841756 Losa Maciza e=15cm S/C= 150 Kg/m2 ENCOFRADO TECHO 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 d3/8"@20 195.1335970841756 d3/8"@20 2d1/2" EN UNA MISMA SECCION NOTA: NO EMPALMAR MAS DEL 50% 195.1335970841756 ESQUINA ENCUENTRO (ESCALA 1:25) 1/2" 50cm 5/8" 60cm 6mm 3/8" 40cm 40cm DN L 195.1335970841756 195.1335970841756 1/2" 5/8" 0.40 3/8" 0.25 0.25 4d3/8" d L malla d3/8"@50 arriba 1d 1/2 arriba y abajo 1d 1/2 arriba y abajo 2 Ver detalle "B" d3/8"@25 abajo 195.1335970841756 195.1335970841756 CORTE 1 195.1335970841756 195.1335970841756 195.1335970841756 Losa maciza e=15cm 4 Doblan vertical 10cm 2d1/2"arriba y abajo d3/8"@25arriba d3/8"@25 arriba d3/8"@30 d3/8"@60 Roca CORTE 2 Continúa igual a corte 1 Concreto f'c=100Kg/cm2 + 195.1335970841756 195.1335970841756 30% piedra grande (6"max.) CORTE 3 CORTE 4 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 DETALLE "A" N.P.T.+193.49 zona sobre relleno 2d1/2" d3/8"@25arriba d3/8"@25 d1/2"@25 zona sobre relleno 1 1 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 3 +193.64 Ver detalle "A" anclan 60 cm en concreto 195.1335970841756 195.1335970841756 1d 1/2 arriba y abajo 1 2 Ver detalle "C" adicional arriba 195.1335970841756 3 malla d3/8"@50 d3/8"@30 2d1/2" 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 195.1335970841756 d3/8"@25 195.00 195.1335970841756 2d5/8" 195.1335970841756 d3/8":1@5,4@10,1@15, resto @25 en c/ext 195.1335970841756 195.00 195.1335970841756 195.1335970841756 195.1335970841756 2d5/8" Ver d en sección típica 6d6mm @20 Arriba (Anillos) 195.1335970841756 (25d5/8"+5d1/2) Anillos (Ver sección típica) 195.1335970841756 V = 1,000m3 173d1/2" @ 30 1 173d 1/2"@30 3 173d 1/2"@30 1 8d5/8"@20 en c/cara (Anillos) (Ver sección típica) (25d5/8"+5d1/2) Anillos 195.1335970841756 (Anillos) 1/16 PARED 173d 5/8"@30 2 6d6mm Anillos 195.1335970841756 195.1335970841756 195.1335970841756 N.A.+200.00 msnm d 3 195.1335970841756 195.1335970841756 2d1" +1d5/8" Anillos 195.1335970841756 195.1335970841756 5d1/2"@20 en c/cara (Anillos) 173 d 3/8"@30 195.1335970841756 2d5/8" Anillos 4d1" Anillos 173 d 3/8" @30 2d1" +1d5/8" Anillos 1/16 ANILLO SUPERIOR 126 d6mm a R=4.00 42 d6mm @20 Anillos Vienen 173d 3 Arriba 1/16 CUPULA DETALLE "A" 42d6mm@20 Anillos (ESCALA 1:10) 195.1335970841756 d Radial 195.1335970841756 L c Det "A" 195.1335970841756 252 d6mm @20 R=8.00 4.0 210 \A1;0.075 \A1;.10 \A1;0.075 \A1;0.45 \A1;0.75 \A1;0.20 \A1;0.20 \A1;0.20 \A1;1.55 \A1;1.15 \A1;0.60 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;4.00 \A1;4.00 \A1;0.20 \A1;0.25 -10.43184465670592 RESERVORIO APOYADO, CAP. 150 m3. -6.192103768341809 -10.43184465670592 -6.192103768341809 ESC. 1/50 -6.192103768341809 -6.192103768341809 -6.192103768341809 -6.192103768341809 -6.192103768341809 -6.192103768341809 -6.513256446913545 -6.513256446913545 -6.192103768341809 -6.192103768341809 -6.192103768341809 -6.192103768341809 -6.192103768341809 -6.192103768341809 -6.513256446913545 -1.906664887522098 (Radial) Ø 3/8"@0.20 6Ø 3/8"@0.20 LA CUPULA REFUERZO DE DETALLE DE -6.192103768341809 ESC. 1/25 REFUERZO SUPERIOR DE LA LOSA DE FONDO -6.192103768341809 Ø 3/8"@0.25 (Malla) A REFUERZO INFERIOR DE LA LOSA DE FONDO \A1;0.45 \A1;0.75 \A1;0.20 \A1;0.20 \A1;0.20 \A1;1.55 \A1;1.15 \A1;0.60 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;0.20 \A1;4.00 \A1;4.00 \A1;0.20 \A1;0.04 \A1;0.04 -10.43184465167156 RESERVORIO APOYADO, CAP. 150 m3. -6.192103763307443 -10.43184465167156 -6.192103763307443 ESC. 1/50 -6.192103763307443 -6.192103763307443 -6.192103763307443 -6.192103763307443 -6.192103763307443 -6.192103763307443 -1.906664882487732 -6.513256441879179 -6.513256441879179 -6.192103763307443 -6.192103763307443 -6.192103763307443 -6.192103763307443 -6.192103763307443 -6.192103763307443 -6.513256441879179 (Radial) Ø 3/8"@0.20 6Ø 3/8"@0.20 -1.906664882487732 LA CUPULA REFUERZO DE DETALLE DE -6.192103763307443 ESC. 1/25 CORTE A - A REFUERZO SUPERIOR DE LA LOSA DE FONDO -6.192103763307443 Ø 3/8"@0.25 (Malla) A REFUERZO INFERIOR DE LA LOSA DE FONDO \A1;0.20 \A1;3.25 \A1;0.20 \A1;3.25 \A1;0.61 \A1;0.56 \A1;1.55 \A1;0.20 \A1;0.70 \A1;0.03 \A1;0.10 \A1;0.04 \A1;0.00 \A1;0.04 \A1;0.01 \A1;0.70 \A1;0.01 \A1;.10 \A1;.10 \A1;0.08 \A1;0.20 \A1;0.03 típico \A1;0.03 \A1;0.02 \A1;0.02 -67.94005756105253 -67.94005756105253 -67.94005756105253 ELEVACION -67.94005756105253 -67.94005756105253 -67.94005756105253 DETALLE "C" (ESCALA 1:25) -67.94005756105253 PLANTA -67.94005756105253 -67.94005756105253 DE INSPECCION REFUERZO EN BUZON -67.94005756105253 -67.94005756105253 2d1/2" Anillos -67.94005756105253 -67.94005756105253 -67.94005756105253 -67.94005756105253 d3/8" -67.94005756105253 1d 3/8" ELEVACION REFUERZOS EN TUBOS DE VENT. (ESCALA 1:25) Tubo de Ventilación PLANTA REFUERZOS EN ZONA TUBERIAS d6mm@20 -67.94005756105253 1d 3/8" Escala :1/100 \A1;.10 \A1;.10 \A1;0.08 \A1;0.20 \A1;1.00 típico \A1;1.00 \A1;1.00 \A1;.10 \A1;.10 \A1;0.08 \A1;0.20 \A1;0.50 típico \A1;0.50 \A1;0.30 \A1;0.50 \A1;0.70 \A1;0.10 \A1;0.70 \A1;0.70 \A1;0.10 \A1;0.80 \A1;0.25 \A1;0.70 \A1;0.30 SECCION ELEVACION Escala :1/100 1d 3/8" -26.68703307659871 d6mm@20 REFUERZOS EN ZONA TUBERIAS PLANTA Tubo de Ventilación (ESCALA 1:25) REFUERZOS EN TUBOS DE VENT. ELEVACION 1d 3/8" -26.68703307659871 d3/8" -26.68703307659871 -26.68703307659871 -26.68703307659871 -26.68703307659871 2d1/2" Anillos -26.68703307659871 -26.68703307659871 REFUERZO EN BUZON DE INSPECCION -26.68703307659871 -26.68703307659871 PLANTA -26.68703307659871 (ESCALA 1:25) DETALLE "C" -26.68703307659871 -26.68703307659871 -26.68703307659871 ELEVACION -26.68703307659871 -26.68703307659871 -26.68703307659871 \A1;0.50 \A1;0.125 \A1;6.50 \A1;3.75 \A1;.65 \A1;.15 \A1;0.75 \A1;0.45 \A1;0.20 \A1;0.20 \A1;0.20 \A1;.20 \A1;.20 \A1;.20 \A1;.20 \A1;2.20 \A1;0.20 \A1;0.20 \A1;0.75 \A1;3.00 \A1;0.15 \A1;0.20 \A1;0.80 \A1;0.20 \A1;0.45 \A1;0.30 \A1;0.30 \A1;1.10 \A1;0.45 \A1;R0.25 \A1;0.60 \A1;0.60 \A1;1.20 \A1;0.20 \A1;0.10 \A1;0.15 \A1;0.25 \A1;0.05 \A1;0.25 \A1;0.12 \A1;1.20 \A1;0.17 \A1;0.25 \A1;0.25 \A1;0.17 \A1;0.10 \A1;0.15 \A1;0.05 \A1;0.075 \A1;.10 \A1;0.075 \A1;0.10 \A1;0.40 \A1;0.40 \A1;0.17 \A1;0.10 \A1;2.25 \A1;0.70 \A1;0.25 \A1;0.25 \A1;2.65 \A1;0.25 \A1;0.25 \A1;0.70 \A1;0.25 \A1;0.30 \A1;0.30 \A1;0.15 \A1;0.30 \A1;1.65 \A1;0.08 \A1;.30 \A1;.10 \A1;.10 \A1;.05 \A1;.10 \A1;.30 \A1;0.15 \A1;0.075 \A1;.10 \A1;0.075 \A1;0.20 \A1;3.25 \A1;0.20 \A1;3.25 \A1;0.61 \A1;0.56 \A1;1.55 \A1;0.20 \A1;.10 \A1;.10 \A1;0.08 \A1;0.20 \A1;1.00 típico \A1;1.00 \A1;1.00 \A1;.15 \A1;.06 \A1;.06 \A1;.05 \A1;1.02 (Diametro) \A1;.60(Diametro) \A1;.10 \A1;.005(Tipico) \A1;.01 \A1;.10 \A1;.01 \A1;.60 \A1;.60 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.50 \A1;0.45 \A1;.20 \A1;.10 L 2"x1/4" L 3"x3"x1/4" SOPORTE DE TUBERIA CORTE D-D 4"x4"x1/4" Pernos de expansion d 5/8" P L 3"x3"x1/4" TUBERIA D CILINDRICO PERNO DE EXPANSION MURO ELEVACION 4"X4"X1/4"X.10m. L 3"x3"x1/4" \A1;1.65 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 A C-1 97.83985932613973 97.83985932613973 A A A 97.83985932613973 97.83985932613973 Rto. 0.25 c/ext. EST.Ø 1/4",3@0.15 4Ø 3/8" 97.83985932613973 4Ø 1/2" 97.83985932613973 97.83985932613973 97.83985932613973 TIPO - 2 97.83985932613973 TIPO - 1 97.83985932613973 97.83985932613973 B - B Junta Water Stop 97.83985932613973 97.83985932613973 Est.Ø 1/4"@ 0.20 Tecnopor CASETA CIMIENTO CORRIDO DE LA CORTE TIPICO DEL 97.83985932613973 Reservorio Pared del 2Ø 3/8" e= 1" 97.83985932613973 97.83985932613973 N.P.T. F - F Ø 3/8"@ 0.25 - Cemento; para toda la obra de concreto, se utilizará cemento Portland TIPO I - V - f'c= 140 Kg/cm2. para falso piso de caseta y sub base de reservorio - f'c" 175 Kg/cm2. + 25% de piedra grande (Max. 8") para falsa zapata de cimentación en zona de caseta - f'c= 210 Kg/cm2. para zapatas, losa de fondo, columnas y losa de techo de caseta - f'c= 210 Kg/cm2. para cúpula, cuba y viga circular - Terreno O´ = 2 Kg/cm2. CONCRETO ESPECIFICACIONES TECNICAS ESC. 1/50 ALIGERADO CASETA 97.83985932613973 97.83985932613973 Junta 1" 97.83985932613973 C-1 DETALLE DE ENCUENTRO DE VIGAS 97.83985932613973 A 97.83985932613973 97.83985932613973 C-1 A 97.83985932613973 Temperatura Ø 1/4" @0.25 A Ø3/8" Ø3/8" 97.83985932613973 Ø3/8" A 97.83985932613973 97.83985932613973 Ø Señalado 97.83985932613973 Ø Señalado A - A EST.Ø 1/4",3@0.10 97.83985932613973 97.83985932613973 97.83985932613973 Rto. 0.20 c/ext. 97.83985932613973 Ø 3/8"@0.20 (Circular) Ø 3/8"@0.20 97.83985932613973 ESC. 1/25 CORTE A - A 97.83985932613973 97.83985932613973 LA CUPULA REFUERZO DE DETALLE DE Ø 1/2"@0.25 (Malla) DE LA LOSA DE FONDO Est. Ø 1/2"@0.30 Ø 5/8"@0.25 Ø 1/2"@0.20 97.83985932613973 (Radial) interiores de la cuba 97.83985932613973 97.83985932613973 97.83985932613973 Ø 1/2"@0.25 6Ø 3/8"@0.20 (Malla) Tarrajeo con Impermeabilizante N.A. Impermeabilizar las paredes 4Ø 5/8" @ 0.20 97.83985932613973 97.83985932613973 97.83985932613973 Junta Tipo 2 97.83985932613973 97.83985932613973 Junta Tipo 2 11Ø 5/8" @ 0.10 97.83985932613973 97.83985932613973 97.83985932613973 Ø 3/8"@0.20 4Ø 1/2" @ 0.15 3Ø 1/2" @ 0.20 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 REFUERZO INFERIOR 97.83985932613973 DE CONSTRUCCION DETALLE DE JUNTA ESC. 1/10 97.83985932613973 Agua Contacto con REVESTIMIENTOS - TODAS LAS BARRAS SERÁN DOBLADAS EN FRIO. - VIBRAR EL CONCRETO CON EL VIBRADOR DE AGUJA - CURAR EL CONCRETO POR VIA HUMEDA USAR PINTURA ASFALTICA EN TODA LA SUPERFICIE SUPERIOR DEL SOLADO. de 2 cms., acabado frotachado. (muro cara int. y ext.) 2.- Los muros y el cielo raso de la caseta, será revestido con mezcla de cemento-arena 1:5 con espesor - Se empleará en ambas capas, ADITIVO IMPERMEABILIZANTE CHEMA-1 ó similar. Su proporción será de - Segunda capa, a las 24 horas con mezcla cemento-arena 1:3, espesor de 5 mm., acabado frotachado. - Primera capa, mezcla cemento-arena 1:5, espesor de 1.5 cm., acabado rayado. - CUBA Y LOSA DE FONDO, serán revestidas interiormente en dos capas. 1.- Las estructuras en contacto con el agua, serán revestidas de la siguiente forma: NOTAS acuerdo a especificaciones del fabricante. - Cúpula = al eje del espesor de la losa TRASLAPES Ø 3/4" = 1.00 m. Ø 1/2" = 60 cm. Ø 3/8" = 40 cm. Ø 1/4" = 30cm. - Aligerado, Viga, Col. Caseta = 2.5 cm. - Cuba (Muro) = 4 cm. libre RECUBRIMIENTO - Zapata y losa de fondo = 5.0 cm. - En Cúpula y losa de fondo (acero radial) - En la Zapata (en los estribos) - En la Cuba (en el acero vertical) TRASLAPES NO PERMITIDOS NOTA: En caso de armadura central despasar el Water Stop 97.83985932613973 RESERVORIO APOYADO, CAP. 100 m3. DE LA LOSA DE FONDO ESC. 1/50 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 Ø 1/2"@0.20 (Radial) 6Ø 1/2"@0.20 A REFUERZO SUPERIOR - Acero fy= 4,200 Kg/cm2. INDICADA Escala: GERENCIA DE OBRAS , DESARROLLO URBANO Y RURAL Cañete. San Vicente Dib./Acad ESTRUCTURAS Y DETALLES Distrito: Ubicación: Provincia: Departamento: OBRAS Archivo: Lima. Fecha: Lamina: E-01 NOVIEMBRE 2,005. Proyecto: Division de Proyectos: Diseño: Gerente GODUR Alcaldesa: Plano: Topog: MUNICIPALIDAD PROVINCIAL DE CAÑETE ABASTECIMIENTO DE AGUA POTABLE VILLA EL CARMEN SECTOR I Y II PRIMERA ETAPA Sra. RUFINA LEVANO QUISPE ALAN CHUMPITAZI FRANCIA ING. MIRIAM MULLISACA HUAMANI Temp. 1/4" @ .30 ambos sentidos 97.83985932613973 97.83985932613973 d 97.83985932613973 F° 97.83985932613973 97.83985932613973 97.83985932613973 ladrillo hueco .30x.30x.15 DETALLE DE ALIGERADO ESC : 1/10 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 DE INSPECCION REFUERZO EN BUZON 97.83985932613973 97.83985932613973 2d1/2" Anillos 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 1d 3/8" ELEVACION REFUERZOS EN TUBOS DE VENT. (ESCALA 1:25) Tubo de Ventilación PLANTA REFUERZOS EN ZONA TUBERIAS d6mm@20 97.83985932613973 1d 3/8" Escala :1/100 97.83985932613973 ESCALA 1/20 3/8"d Remache PL-3/8" 6 Anclajes-Platina 1/8"x1"x.10 Long. L-2"x2"x3/16" R=.02m 97.83985932613973 97.83985932613973 PLANTA - TAPA METALICA ESCALA=1/25 97.83985932613973 Plancha Estriada 3/16" 1.02m Diametro PL Estriada 3/16" 97.83985932613973 97.83985932613973 1/8" 97.83985932613973 97.83985932613973 50-200 97.83985932613973 2 PLs-3/16" 97.83985932613973 Oreja para Candado PL-1/4"x3/4"x1.1/4" L-1"x1"x3/16" Asa 1/2" d 97.83985932613973 lisa de 1/2"d Asa de barra en planos Especificado d d1" d5/8" d3/4" d3/8" DIAMETRO d1/4" DOBLADO DETALLE DE d1/2" D 14 10 12 6 D=en cms. D 4 8 lt doblado Ver detalle de lt 1.- USO max. 50% traslapes sucesivos habra una distancia minima de 40 diametros del refuerzo en uso. a) Solo donde no se indique expresamente en los planos. b) Se traslapara maximo el 33% del refuerzo que pasa por una seccion y entre dos LONGITUD DE TRASLAPE (lt) diametros min 0.40 DOBLADO DE REFUERZO LONGITUDINAL max. 50% 30 45 55 Ref. horizontal con Z<30 cm. Ref. vertical y d1/4" d1/2" d3/8" d LONGITUD (lt) en cms. Ref. horizontal con Z>30 cm. 40 55 75 85 d3/4" 110 a 90 d5/8" 75 L 135° 4 15 d3/8" DETALLE DEL GANCHO D f'c=100Kg/cm2 f'c=100Kg/cm2 4.0 cm 3.0 cm 2.0 cm fy=4200Kg/cm2 f'c=210Kg/cm2 200Kg/m2 fçy=2530Kg/cm2 E60xx ASTM A-36 lt z Zona de Traslape a/6 lt 2._ LONGITUD REFUERZO HORIZONTAL a/6 2a/3 Fondo de elemento L y D=en cms. D L 10 2.5 Dimension 135° 135° 1.-) CEMENTO: - Concreto armado 2.-) CONCRETO: _ Sobrecimientos con 25% de piedra mediana _ Portland Tipo I, o IP, o IPM _ Cimientos corridos con 30% de piedra grande * Resto 3.-) ACERO: _ Columnas _ Losas _ Muros de Concreto 4.-) RECUBRIMIENTOS: _ Sobrecargas _ Acero ASTM A-36 o similar 6.-) PLANCHAS Y PERFILES METALICOS: _ Electrodo 1.-) ACERO: 2.-) SOLDADURA: _ Planchas y Perfiles Metalicos 5.-) SOBRECARGAS: Excepto lo expreamente indicado en el Plano se deben considerar: _ Barras redondas con resaltes Grado 60 ASTM A-615 ESPECIFICACIONES GENERALES d1/4" REFUERZO VERTICAL GANCHOS EN ESTRIBOS * Pared Cilindrica y Losa de Fondo de Reservorio (max relacion a/c=0.45) ESPECIFICACIONES DE ESTRUCTURAS METALICAS A-307 Grado 5 3.-) PERNOS: _ Arenado Grado "Metal Blanco" _Pernos de Anclaje _Pernos de Conexion _ Galvanizado de Tuercas y Pernos: Cantidad de Galvanizado 350 gr/m2 4.-) ARENADO, GALVANIZADO Y PINTURA: _ Galvanizado de Perfiles y Planchas: Cantidad de Galvanizado 550 gr/m2 - Una capa de imprimante epoxico de 1.5 mils de espesor de pelicula seca. - Tres capas de acabado epoxico de 1.5 mils de espesor de pelicula seca cada una. 97.83985932613973 97.83985932613973 d315mm 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 97.83985932613973 12" 9 97.83985932613973 97.83985932613973 CORTE A - A ESCALA 1/25 97.83985932613973 A - A - SECCION \A1;D \A1;a \A1;a/6 \A1;a/6 \A1;2a/3 0.25 0.05 0.25 0.12 A C-1 5 0.17 A A A 5 0.25 Rto. 0.25 c/ext. EST.Ø 1/4",3@0.15 4Ø 3/8" 0.17 4Ø 1/2" 0.10 0.15 0.05 TIPO - 2 0.075 TIPO - 1 .10 0.075 B - B Junta Water Stop 0.10 0.40 Est.Ø 1/4"@ 0.20 Tecnofor CASETA CIMIENTO CORRIDO DE LA CORTE TIPICO DEL 0.40 Reservorio Pared del 2Ø 3/8" e= 1" 0.17 0.10 N.P.T. F - F Ø 3/8"@ 0.25 - Cemento; para toda la obra de concreto, se utilizará cemento Portland TIPO I - II - f'c= 100 Kg/cm2. para falso piso de caseta y sub base de reservorio - f'c" 175 Kg/cm2. + 25% de piedra grande (Max. 8") para falsa zapata de cimentación en zona de caseta - f'c= 175 Kg/cm2. para zapatas, losa de fondo, columnas y losa de techo de caseta - f'c= 210 Kg/cm2. para cúpula, cuba y viga circular - Terreno O´ = 2 Kg/cm2. CONCRETO ESPECIFICACIONES TECNICAS ESC. 1/50 ALIGERADO CASETA 5 5 Junta 1" 5 C-1 DETALLE DE ENCUENTRO DE VIGAS 0.25 A 5 5 C-1 A 5 Temperatura Ø 1/4" @0.25 A Ø3/8" Ø3/8" 5 Ø3/8" A 0.25 0.30 Ø Señalado 0.30 Ø Señalado A - A EST.Ø 1/4",3@0.10 5 0.30 1.65 Rto. 0.20 c/ext. 0.08 Ø 3/8"@0.20 (Circular) Ø 3/8"@0.20 2.20 ESC. 1/25 CORTE A - A 5 5 LA CUPULA REFUERZO DE DETALLE DE Ø 1/2"@0.25 (Malla) DE LA LOSA DE FONDO Est. Ø 1/2"@0.30 Ø 5/8"@0.25 Ø 1/2"@0.20 0.75 (Radial) interiores de la cuba 3.00 0.15 0.20 Ø 1/2"@0.25 6Ø 3/8"@0.20 (Malla) Tarrajeo con Impermeabilizante N.A. Impermeabilizar las paredes 4Ø 5/8" @ 0.20 0.80 0.20 0.45 Junta Tipo 2 0.30 0.30 Junta Tipo 2 11Ø 5/8" @ 0.10 1.10 0.45 5 Ø 3/8"@0.20 4Ø 1/2" @ 0.15 3Ø 1/2" @ 0.20 0.60 0.60 1.20 0.20 REFUERZO INFERIOR 0.10 DE CONSTRUCCION DETALLE DE JUNTA 0.15 Agua Contacto con REVESTIMIENTOS - TODAS LAS BARRAS SERÁN DOBLADAS EN FRIO. - VIBRAR EL CONCRETO CON EL VIBRADOR DE AGUJA - CURAR EL CONCRETO POR VIA HUMEDA USAR PINTURA ASFALTICA EN TODA LA SUPERFICIE SUPERIOR DEL SOLADO. de 2 cms., acabado frotachado. (muro cara int. y ext.) 2.- Los muros y el cielo raso de la caseta, será revestido con mezcla de cemento-arena 1:5 con espesor - Se empleará en ambas capas, ADITIVO IMPERMEABILIZANTE CHEMA-1 ó similar. Su proporción será de - Segunda capa, a las 24 horas con mezcla cemento-arena 1:3, espesor de 5 mm., acabado frotachado. - Primera capa, mezcla cemento-arena 1:5, espesor de 1.5 cm., acabado rayado. - CUBA Y LOSA DE FONDO, serán revestidas interiormente en dos capas. 1.- Las estructuras en contacto con el agua, serán revestidas de la siguiente forma: NOTAS acuerdo a especificaciones del fabricante. - Cúpula = al eje del espesor de la losa TRASLAPES Ø 3/4" = 1.00 m. Ø 1/2" = 60 cm. Ø 3/8" = 40 cm. Ø 1/4" = 30cm. - Aligerado, Viga, Col. Caseta = 2.5 cm. - Cuba (Muro) = 4 cm. libre RECUBRIMIENTO - Zapata y losa de fondo = 5.0 cm. - En Cúpula y losa de fondo (acero radial) - En la Zapata (en los estribos) - En la Cuba (en el acero vertical) TRASLAPES NO PERMITIDOS NOTA: En caso de armadura central despasar el Water Stop 5 RESERVORIO APOYADO, CAP. 100 m3. DE LA LOSA DE FONDO ESC. 1/50 5 5 5 5 .20 .20 .20 .20 Ø 1/2"@0.20 (Radial) 6Ø 1/2"@0.20 A REFUERZO SUPERIOR - Acero fy= 4,200 Kg/cm2. 5 5 5 5 5 1 TEE 6"x6" fºfº BB 7 REJILLA, PLATINA DE 3/4" x e= 3/16" 6 TAPA DE CONCRETO REFORZADO 3 VALVULA DE COMPUERTO FºFº BB Ø 6" 2 UNION FLEXIBLE DRESSER Ø 6" 5 CODO Ø 6"x90º fºfº BB. 4 BRIDA ROMPE AGUA RELACION DE ACCESORIOS A S= 0.5% DE 3/8", LLEVARAN UNA MALLA DE ALAMBRE Nº 12, COCADAS DE 1". LAS VENTANAS SERAN DE PERFILES ANGULARES DE 1/8"x1" Y BARRAS CUADRADAS DE 1/4"x2" ESTARAN PROVISTAS DE CHAPAS DE SEGURIDAD DE 2 GOLPES. LAS PUERTAS SERAN DE PLANCHAS DE FIERRO DE 1/16" DE ESPESOR Y PERFILES ANGULARES 2.- LA LOSA REMOVIBLE SERA DE CONCRETO ARMADO Y ESTARA PROVISTO DE ASAS DE 3.- EL DIAMETRO DEL DESAGUE SERA DE Ø 6". FIERRO CORREDIZAS. ENTRE SI Y ASEGURADA CON PERNOS DE 3/4" A LA BASE. NOTAS: 1.- LA PARRILLA DE FIERRO SERA CONFECCIONADA CON PLATINA DE 3/8"x 1" SEPARADAS 1/2" 1.00x2.10 CASETA DE VALVULA 5 Canastilla 5 5 Tubo de Limpieza 5 Arteza de Rebose 3 5 5 4 3 4 3 1 2 1 2 5 1 3 2 Clorinador 5 NOTA: LAS TUBERIAS SERAN DE FIERRO CLASE 150 Corre por el piso con Tub. 1/2" PVC 5 5 5 7 5 Manguera aducción de cloro-Gas Limpieza y Rebose 0.90x2.10 5 6 5 Salida - Línea Aducción Ingreso -Línea Impulsión o Conducción Proyectada a futuro A CORTE A - A 5 0.20 PLANTA DEL RESERVORIO 5 5 5 5 Arteza de 6 2 5 CASETA DE CLORINACION ESC. 1/50 ESC. 1/50 Balanza y botella de cloro gas 5 Ø 6" fºfº 2 6 Rebose Ø 6" fºfº 5 5 2 4 3 5 5 5 5 5 5 5 5 5 5 5 5 Ø 6" fºfº 2 5 5 5 5 5 5 0.10 0.20 VARIABLE BOCAS DE SALIDA ESC. 1/25 TUBERIA DE REBOSE ESC. 1/25 Brida Rompe Agua 1.10 1/2"x3/8" Prof. Codo 4" de 90º .10 Inoxidable Canastilla Sello de Igas DE LIMPIA ZANJA DE LA TUBERIA TUB. Ø 6" 0.60 ESC. 1/25 1.90 BRIDA ROMPE AGUA SELLOS DE IGAS 1/2"x5/8" PROF. Ø 6" CODO 6"x90º BOCA DE LIMPIA ESC. 1/25 CODO 6"x90º ESC. 1/25 ELEVACION Pernos de Expansión 4"x4"x1/4" 3"x3"x1/4" Brida Rompe Agua 1/2"x5/8" de Prof. Sello de Igas Codo 6"x90º ABRAZADERA EN BOCA DEL REBOSE .10 .20 SELLOS DE IGAS 1/2"x5/8" PROF. BRIDA ROMPE AGUA 3"x3"x1/4" ESC. 1/25 PLANTA PL 2"x1/4" PL 2"x1/4" 4"x4"x1/4" 5 NPT +195.00 RESERVORIO S= 0.5% VENTILACION Ø 6" A 5 B A de Inspeccion Proyeccion de buzon VENTILACION Ø 6" 5 CERCO PERIMETRICO NA.+.......00 msnm VER DETALLE VER DETALLE CERCO PERIMETRICO NPT+000.00 msnm NPT+000.00 msnm VENTILACION Ø 6" VENTILACION Ø 6" ESC. 1/50 ELEVACION PRINCIPAL ESCALERA TIPO GATO Temp. 1/4" @ .30 ambos sentidos .30 .10 d .10 F° .05 .10 .30 ladrillo hueco .30x.30x.15 DETALLE DE ALIGERADO ESC : 1/10 0.15 0.075 .10 0.075 5 5 5 5 5 5 5 0.20 DE INSPECCION REFUERZO EN BUZON .10 .10 2d1/2" Anillos 0.08 0.20 <> típico 5 1d 3/8" ELEVACION REFUERZOS EN TUBOS DE VENT. (ESCALA 1:25) Tubo de Ventilación PLANTA REFUERZOS EN ZONA TUBERIAS d6mm@20 5 1d 3/8" Escala :1/100 0.50 0.125 5 Diametro= 6.50 m Capacidad= 100.00 m3 5 5 5
