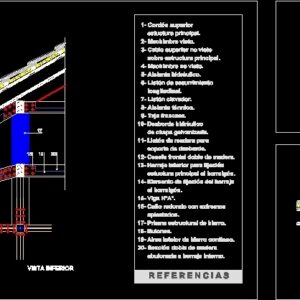

Wood Roof Framing – Details

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

upper strut main strut. machimbre seen. top not seen on main structure. machimbre not seen. Hydraulic insulation. longitudinal drainage strip. nail ribbon thermal insulation. French tile. hydraulic overflow of galvanized sheet. wooden batten for overflow support. double front wood trim. inner fitting for fixing main structure to concrete. fixing element of the fitting to the concrete. beam. round pipe with flattened ends. structural prism of iron. bolts. inner soul of continuous iron. double section of wood inlaid internal hardware., French tile. nail ribbon thermal insulation. Hydraulic insulation. drainage strip with rounded edges. machimbre not seen. machimbre seen. round pipe with flattened ends. top not seen, French tile. nail ribbon thermal insulation. Hydraulic insulation. sliding strip. machimbre polished water repellent material. Galvanized sheet billets for impermeable attachment between the wall cover., bottom view, longitudinal cut, data sheet number, wood cover, eucalyptus, cover page

Raw text data extracted from CAD file:

1- Cordón superior estuctura principal. 2- Machimbre visto. 3- Cabio superior no visto sobre estructura principal. 4- Machimbre no visto. 5- Aislante hidráulico. 6- Listón de escurrimiento longitudinal. 7- Listón clavador. 8- Aislante térmico. 9- Teja francesa. 10- Desborde hidráulico de chapa galvanizada. 11- Listón de madera para soporte de desborde. 12- Cenefa frontal doble de madera. 13- Herraje interior para fijación estuctura principal al hormigón. 14- Elemento de fijación del herraje al hormigón. 15- Viga HºAº. 16- Caño redondo con extremos aplastados. 17- Prisma estructural de hierro. 18- Bulones. 19- Alma inteior de hierro contínuo. 20- Sección doble de madera abulonada a herraje interno. R E F E R E N C I A S 11 10 9 8 7 6 5 4 3 2 1 12 14 15 17 18 19 20 16 21 22 23 24 25 26 27 29 30 21- Teja francesa. 22- Listón clavador. 23- Aislante térmico. 24- Aislante hidráulico. 25- Listón de escurrimiento con aristas redondeadas. 26- Machimbre no visto. 27- Machimbre visto. 28- Caño redondo con extremos aplastados. 29- Cabio superior no visto R E F E R E N C I A S 5 4 3 2 1 6 7 8 1- Teja francesa. 2- Listón clavador. 3- Aislante térmico. 4- Aislante hidráulico. 5- Listón de escurrimiento. 6- Machimbre lustrado. 7- Material hidrófugode relleno. 8- Babeta de chapa galvanizada para unión impermeable entre la pared y la cubierta. R E F E R E N C I A S VISTA INFERIOR CORTE LONGITUDINAL 13 ficha técnica número MADERA CUBIERTA ESQUEMA GENERAL Eucalipto Tejas Francesas Esmaltadas Cubiertas \H1.6x;con\H0.625x; \H1.6x;estructura\H0.625x; \H1.6x;de\H0.625x; \H1.6x;madera\H0.625x; \H1.6x;.\H0.625x; \H1.6x;Héctor\H0.625x; \H1.6x;Scerbo\H0.625x; \H1.6x;.\H0.625x; página 18,19 1

Language	Spanish
Drawing Type	Detail
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Concrete, Wood
Measurement Units
Footprint Area
Building Features
Tags	adobe, autocad, bausystem, construction system, covintec, DETAIL, details, DWG, earth lightened, erde beleuchtet, framing, losacero, plywood, roof, sperrholz, stahlrahmen, steel framing, système de construction, terre s, Wood
