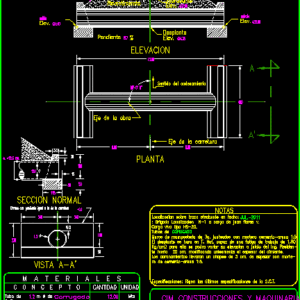

Big – Head Of Masonry DWG Section for AutoCAD

Construction of a stubborn stone made of sand cement joints in proportion 1:5, input and output of a polyethylene pipe 1.20 m in diameter in the section of a road to channel rain water product .

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

sheet, elevation, floor, view a-a ‘, normal section, level with slope equal to the road, axis of the work, elev., slope, coating, level left. a, elev. left, pipe sewer of md, station:, section:, origin:, road, specifications: the latest specifications of the sct, tubes of, notes, location on line made on date:, axis of the road, direction of the chainring, ruffle, subgrade, base elev., level der. a, corugado, materials, sections of m., tube of md de, concept, demolition, excavation, masonry, tube, quantity, unit, mts, plane:, fillings, caliber:, total approx., cim constructions and machinery, ayutla -tamarindo-acalmani-colotlipa, corrugated, tangent, exit, inlet, corrugated

Raw text data extracted from CAD file:

1500.000 LAMINA L C ELEVACION PLANTA VISTA A-A’ d SECCION NORMAL Enrase con pendiente igual a la de la carretera 30 15 Eje de la obra Elev. Pendiente Revestimiento Elev. Nivel Izq. a Elev. Elev. Izq. m. Nivel Izq. a m. m. m. ALCANTARILLA DE TUBO DE DE m d ESTACION : TRAMO : ORIGEN : CAMINO Especificaciones: Rigen las últimas especificaciones de la S.C.T. te hasta 20 cm. modificando unicamente el espesor del cimiento. Los coronamientos llevaran un chapeo de 3 cm. de espesor con morte- ro de cemento-arena 1:5. Kg/cm2 para ello se podra variar su elevacion a juicio del Ing. Residen- El desplante se hara en T. Nat. capaz de una fatiga de trabajo de 1.80 Muros de mamposteria de 3a. junteados con mortero cemento-arena 1:5 Tubos de NOTAS Localizacion sobre trazo efectuado en fecha: Carga viva tipo HS-20. : Brigada Localizacion N-1 a cargo de juan flores v. Elev. Eje de la carretera A’ Sentido del cadenamiento A Elev. Desplante Subrasante Elev. Base elev. Elev. Elev. Nivel Der. a Elev. m. m. Nivel Der. a m. m. CORUGADO 50 M A T E R I A L E S mortero de cemento-arena 1:5. Tramos de m. Tubo de m d de Mamposteria de 3a. clase con Clasificacion ( ) C O N C E P T O Demolicion Excavacion Mamposteria Tubo 3 m m 3 m 3 m CANTIDAD UNIDAD Mts PLANO : Rellenos m 3 60 30 Calibre: Canales de entrada y/o salida m 3 JUL.-2011 % 180 50 e. = 12.5 cm. 120 d TOTAL APROX. CIM CONSTRUCCIONES Y MAQUINARIA AYUTLA -TAMARINDO-ACALMANI-COLOTLIPA DEL KM. 2+200 AL KM. 6+900 2+200 3+754 hidraulico1 det-obra-1 CORRUGADO 1.2 EN TANGENTE 15.00 435.86 8.00 435.00 7.9 436.43 13.00 437.00 350 350 437.30 437.30 1.5 1.5 437.36 437.06 salida 434.40 434.75 entrada 435.06 8.7 6.00 6.00 12.00 90º 0′ 0″ 480 85 115 -0.1 240 240 180 230 1.2 1.2 Corrugado 12.00 12.00 6.00 2 201.47 0 0 0 0 10.76 107.52
