Canning Plant Autoclave 3D DWG Model for AutoCAD

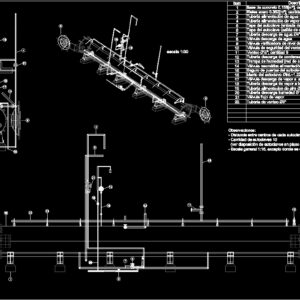

Autoclave plant a fish cannery; to sterilize canned food cans, description of parts, and 3D drawing with a 1:1 scale.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

description, item, water discharge valve, water level check valve, air supply pneumatic valve, autoclave door lock, vapor discharge valve to atmosphere, steam flow valve, drew, signatures, name of the plane

Raw text data extracted from CAD file:

1 -1 -1 0 1,1,1 1 1 3 4 2 2 5 6 10 11 8 9 12 17 18 3 14 4 7 20 5 15 11 22 10 17 6 18 3 4 16 12 14 Descripción escala 1:30 Item 1 Base de concreto 0.138[m³]; cantidad 6 Rieles acero 0.352[m³]; cantidad 2 2 3 4 Tubería alimentación de agua Ø2″ Tubería alimentación de vapor Ø2″ 5 6 Tapa del autoclave (entrada de carros) Tapa del autoclave (salida de carros) 7 Tubería descarga de agua Ø4″ 8 Válvula descarga de agua 9 Válvula verificadora de nivel de agua 10 Válvula de seguridad del venteo Ø2″; graduación 14.2 [Psig] 11 Venteo ؽ”; cantidad 9 12 Tubería descarga de condensado Ø3″ 13 13 Trampa de humedad (red de aire) 14 Válvula neumática alimentación de aire 15 Seguro de puertas del autoclave 16 Manto del autoclave Øint.=1.22 [m]; largo=12.34[m]; espesor 6[mm] 17 Válvula descarga de vapor a la atmósfera 18 Tubería descarga de vapor a la atmósfera Ø3″ 19 19 Tubería alimentacion de aire Ø1″ 20 Tubería descarga humedad Ø1″ (item 13) 21 21 Válvula flujo de vapor 21 9 8 22 Tubería de venteo Ø3″ 13 15 19 20 7 Dibujó Firmas “Perspectiva y descripción de un autoclave” Nombre del plano Observaciones: – Distancia entre centros de cada autoclave 2[m]. – Cantidad de autoclaves 10 (ver disposición de autoclaves en plano 3/3). – Escala general 1:15, excepto donde se especifique otra escala. 5 6 13 19
