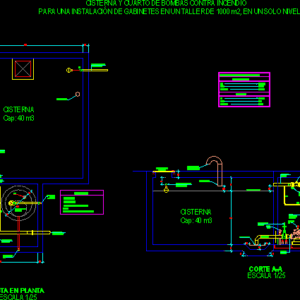

Cistern – 40 M3 DWG Section for AutoCAD

Cistern – 40 M3 DWG Section for AutoCAD

Cistern – 40 m3 – Fire Protection – Plant – Section

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Kpa, psi, Adt, Pot. Approx, Hdt, Pot. Approx., Characteristics of fire pumping equipment, Jockey pump, Fire pump, Gpm, Gpm, tank, chap:, The water network, Fire, Line output, System test, bomb, jockey, bomb, Fire, Pot: h.p., valve, In the suction, Antivortex dish, Filled pipe comes, valve, Relief, valve, Check, valve, butterfly valve, At the discharge, Check valve, Break water, suction, It comes out, suction, bomb, Fire, pressure gauge, Discharge, pressure gauge, Suction, valve, air, bomb, jockey, Return line, Valve in, Suction, butterfly valve, At the discharge, cut, The water network, Fire, Antivortex dish, suction, Pot: h.p., Niv, test, Inspection cap, Maximum water level, valve, relief, butterfly valve, With position indicator, It comes out, scale, meter of, flow, license plate, Ventilation up, Pumping chamber, Of drains, Hdt, Pot. Hp pump aprox, Sump pump, Inboardable submersible type pump, Go the net, Of drains, impulsion, Cistern fire pump room, For a cabinet installation in a one-level workshop, tank, chap:, Plant view, scale, Enter filled pipe, Output protected by, Insect mesh, Low loss

Raw text data extracted from CAD file:

-30in.Hg Kpa 0 PSI 150 \A1;.20 \A1;2.80 \A1;.20 \A1;.20 \A1;.20 \A1;4.50 \A1;.20 \A1;.20 \A1;4.50 \A1;2.35 \A1;.25 \A1;2.00 \A1;.50 \A1;45 \A1;.25 \A1;.15 \A1;.15 \A1;.15 \A1;45 \A1;.25 \A1;.175 \A1;.20 \A1;.15 \A1;1.00 \A1;.15 ADT Qb Pot. aprox Qb HDT Pot. aprox. Características del Equipo de Bombeo Contraincendio Bomba jockey Bomba Contraincendio 70.0 m 250 GPM 25.0 HP 25 GPM 77 m 2.7 HP 3/4" CISTERNA Cap: 40 m3 .20 4.50 .20 .20 4.50 2.35 .20 2.80 .20 .20 4" A A A la red de agua contraincendio Ø4" Salida de la línea de prueba del sistema Bomba jockey Bomba contraincendio Pot: 20 H.P. Válvula OS&Y en la succión 4" 4" 4" 1½" Plato Antivórtice Viene tubería a llenado de cisterna, Ø3/4" Válvula de alivio Válvula check A válvula de alivio, Ø3/4" Válvula de mariposa en la descarga Válvula check de 1½" rompeagua Succión Sale Rebose Ø6" Succión Bomba contraincendio Manómetro de descarga Manómetro de succión Válvula de aire Bomba jockey Línea retorno Válvula OS&Y en la succión Válvula de mariposa en la descarga CORTE A-A A la red de agua contraincendio Ø4" Plato Antivórtice Succión Ø4" 4" 4" 4" 4" Pot: 25 H.P. Niv. -2.80 Niv. -1.50 Niv. +0.00 de prueba .25 0.60 x 0.60m Tapa de inspección Nivel máximo de agua 2.00 .50 .25 Válvula de alivio .15 .15 .15 45 45 Válvula de mariposa con indicador de posición .25 Sale Rebose Ø6" .175 ESCALA 1/25 3/4" 3/4" 3/4" Medidor de flujo .20 Placa (normalmente cerrada) Sube Ventilación Ø3" Cámara de bombeo de desagües Qb = 2.36 l/s HDT = 4.85 m Pot. aprox de bomba = 1.0 HP Bomba Sumidero Bomba de tipo sumergible - inatorable Øi = 2" S-4" va a la red de desagües Impulsión Ø2" CISTERNA Y CUARTO DE BOMBAS CONTRA INCENDIO PARA UNA INSTALACIÓN DE GABINETES EN UN TALLER DE 1000 m2, EN UN SOLO NIVEL CISTERNA Cap: 40 m3 VISTA EN PLANTA ESCALA 1/25 Ingresa tubería a llenado de cisterna, Ø3/4" Salida protegida por malla contra insectos .15 1.00 .15 baja pérdida de 0.60 x 0.60m Ø4"

Language	Spanish
Drawing Type	Section
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, cistern, DWG, einrichtungen, facilities, fire, gas, gesundheit, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, plant, protection, provision, section, wasser bestimmung, water
