Elevator Forat Lliure – DWG Block for AutoCAD

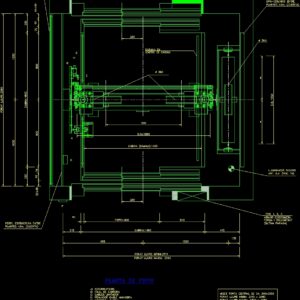

Ascensor forat lliure -medidas 2340 x 2060 Measures 2340×2060

Drawing labels, details, and other text information extracted from the CAD file (Translated from Catalan):

free, sizes central door of minimum free hole: maximum free hole:, maximum free hole:, glass closure stadip., structure profile between plants, lighting according to art., railing on cabin roof, pos, light fitting cupboard, between plants, floor plan, to: switches b: end of race c: cables limitador d: hanger cable maneuver e: button button cabin f: button corridor, free hole, hole, cabin, elevator hole free

Raw text data extracted from CAD file:

\A1;40 \A1;PORTA:900 \A1;540 \A1;250 \A1;215 \A1;CABINA:1480 \A1;415 \A1;955 \A1;1020 \A1;135 \A1;FORAT LLIURE MÍNIM:2110 \A1;30+35 \A1;90 \A1;75 \A1;800 \A1;800 \A1;75 \A1;90 \A1;35+30 \A1;230 \A1;CABINA:1600 \A1;230 \A1;1030 \A1;1030 \A1;FORAT LLIURE:2060 \A1;250 \A1;900 \A1;E.G.:1590 \A1;= \A1;= \A1;E.G.:1050 \A1;CABINA (interior):1400 MIDES PORTA CENTRAL DE 2H. 900×2000 FORAT LLIURE MÍNIM: 2110 x 2060 FORAT LLIURE MÀXIM: 2340 x 2060 FORAT LLIURE MÀXIM: 2340 TANCAMENT DE VIDRE VIDRE STADIP. (CLIENT) PERFIL ESTRUCTURA ENTRE PLANTES >3m. (CLIENTA) IL.LUMINACIÓ SEGONS ART. 5.9. (POS. 15) D C C B A BARANA EN SOSTRE DE CABINA E Ø 360 POS. 1, 2, 3. ARMARI D’ESCOMESA FORÇA I ENLLUMENAT (ÚLTIMA PARADA) Ø 360 F UPN-120×1600 ENTRE PLANTES >3m. (CLIENTA) F PLANTA DE PISOS A: FOTORRUPTORS B: FINAL DE CARRERA C: CABLES LIMITADOR D: PENJADOR CABLE MANIOBRA E: BOTONERA CABINA F: BOTONERA PASSADÍS 5 PORTA:<> 5 5 5 CABINA:<> 5 5 5 5 FORAT LLIURE MÍNIM:<> 30+35 5 5 5 5 5 5 35+30 5 CABINA:<> 5 5 5 FORAT LLIURE:<> 5 5 E.G.:<> = = E.G.:<> CABINA (interior):1400 ASCENSOR FORAT LLIURE 2340×2060
