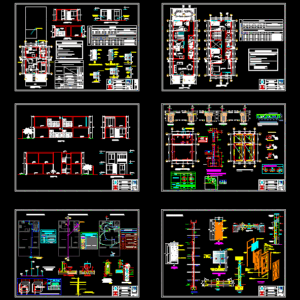

Plants; cuts; elevation; foundations; lightened;. Facilities and details – affordable housing project

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

court b – b, economic housing, high window for sshh, dde column, plate or beam, architecture, architectural design workshop iv, professional architecture school, student, chair:, date, scale, ficsa, unprg, project:, arq . lópez gálvez josé arq. seclen rivadeneira mario, basic module of economic housing, flat :, lamina, deyner israel cabada silva, aluminum frame, typical window in environments such as the kitchen., basic module, architecture, extension, retirement, housing, location map :, school Architecture professional, chair :, arq. lópez galvez josé arturo, arq. seclen rivadeneira mario, student :, theme :, scale :, date :, kitchen, ss.hh, pedestal lavatory, lightweight slab or false floor, tile floor, ceramic ceramics, color similar to, ceramic, clear glass, view , elevation, secc. b – b, burga – menchola, constructive details, elevations, views, cuts, mernin drains heads, windows – perf. aluminum, window two sheets fixed – sliding, flat, drawing, mmec, revision, professors :, secc. a – a, departure, descriptive memory, living room, finishes, floors, walls, countertops, baseboards, carpentry, description, polished cement, tarrajeo rubbed, polished cement, metalic door, rooms, temporary room, painting of finishes, metal, glass, windows, nomenclature, alfeizer, unit, remarks, doors, metal door with cathedral glass overlight, plywood door with backlighting of crude glass, living room, temporary bedroom, kitchen, s.hh, first floor, second floor , foundation plane, foundation, abutments in columns., concentration detail, overburden, column, first level, long. of, joint, detail of bending of stirrups, in columns and beams, plane of lightweight slab, joist, typical detail lightened, legend, columns, foundations, sobrecimientos, jointing of beams, cut aa, bb cut, main elevation, details of beams , garden, living room, bedroom, terrace, column box, quantity, abutments, dimension, steel, type, sidewalk, contiguous lot, towards the collector, public, climbs ventil., arrives drain, foundation beam, painting, latex, wood , door plywood with mdf, passage, cut a – a, laundry, study, staircase, roof, cut c – c, comes from public network, legend, valve bronze gate in the horizontal, water network, symbols, simple sanitary tee , tee on rise, lavatory, toilet, npt variable, laundry, key, shower, tub, dimensions in cmts., wooden box for valves, the final dimensions will be verified on site, according to, the accessories to use: nipples, elbows, valve, universal union, wall plaster etc., pipe, diameter, drainage network, sump with trap without cover, register box, register thread bronze floor, elevation, water, section, ventilation, shade, ventilation pipes, top top, level. ceiling, npt, height, watt-hour meter, outlet for wall lamp, ceiling or wall junction box, built-in general board, duct circuit embedded in the ceiling, circuit in duct embedded in floor or wall, exit for lamp attached to the ceiling, double single socket, symbol, double high single socket, grounded well, single and double unipolar switch, switching switch, electrical installations lighting and power, for lighting, power supplies, circuit, receptacles, npt, square box , topsoil with, tratam. zanick or similar, electrode connector, copper-weld rod, copper braid, bronze connector, copper electrode, bare conductor, foundation beam, water network intalations, electric and sewer systems, sheet: foundation and of light slab basic module, single-leaf door, for the main entrance of the house, metal door, cathedral glass overlight, metal base, single-leaf door, counter-plate for entry to sshh, tripey counterplate door, mdf frame, typical window in environments such as the living room., high window for ss.hh, typical window in environments such as the temporary bedroom., metallic door elevation, square iron, frame, mdf, plywood door lift, plywood door, plywood, wall, plywood, interior, exterior, hinge, duco, plywood, paint duco, stringer, detail a, isometric door, on both sides, thickness, will carry glass overlight, holes, combs, cap, glass c rough, key plan:, bathroom floor, bathroom detail, floor-wall, tarrajeo, falsepiso, ceramic floor, interior shower, polished terrazzo sanitary countertop, boleado edge, polished terrazzo countertop, poor mix wall, plywood door plywood, kitchen floor, kitchen detail, polished concrete floor, tarrajeado and painting finish, lavatory without white pedestal, metal door, vertical cut cc, window, lock, window typical in environments such as

Raw text data extracted from CAD file:

P - 1 0.90 2.10 \A1;.20 \A1;.15 \A1;2.75 \A1;2.75 \A1;.15 \A1;2.40 \A1;.20 \A1;.90 \A1;1.20 \A1;.30 CORTE B - B VIVIENDA ECONOMICA ESC 1 : 50 -1533.526475118638 -1533.526475118638 -1533.526475118638 -1533.526475118638 -1533.526475118638 -1533.526475118638 -1533.526475118638 -1533.526475118638 -1533.526475118638 -1533.526475118638 \W3.51390; ESTAR \A1;2.45 \A1;2.34 \A1;2.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;1.00 \A1;2.35 \A1;4.00 \A1;1.00 -1530.629609668367 -1530.629609668367 -1530.629609668367 -1530.629609668367 -1530.629609668367 -1530.629609668367 -1530.629609668367 -1530.629609668367 -1530.629609668367 -1530.629609668367 -1530.629609668367 VIVIENDA ECONOMICA ESC 1 : 50 ESC 1 : 50 V - 2 0.95 1.05 1.35 1.35 0.95 P I V3 VENTANA ALTA PARA SSHH B B \A1;ESPECIFICADO \A1;a \A1;r \A1;ESPECIFICADO dDE COLUMNA,PLACA O VIGA -167.5181872026309 -167.5181872026309 -167.5181872026309 45° 45° -167.5181872026309 12.5 6.5 a(cm.) 1/4" 1/2" d 2.5 1.3 r(cm.) \W9.18172; ESTRUCTURAS arquitectura TALLER DE DISEÑO ARQUITECTONICO IV ESCUELA PROFESIONAL DE ARQUITECTURA ALUMNO CATEDRA : FECHA ESCALA FICSA UNPRG PROYECTO : ARQ. LÓPEZ GÁLVEZ JOSÉ ARQ. SECLEN RIVADENEIRA MARIO 14 / 10 /2013 1/50 MÓDULO BÁSICO DE VIVIENDA ECONÓMICA PLANO: LAMINA 04 DEYNER ISRAEL CABADA SILVA \A1;1.45 \A1;.95 MARCO DE ALUMINIO -1494.833291615871 -1494.833291615871 V3 VENTANA TIPICA EN AMBIENTES COMO LA COCINA. MARCO DE ALUMINIO \W7.33333; VIDRIO CRUDO 6MM \W9.90476; DE ESPESOR F M F \A1;4.00 \A1;2.60 \A1;2.40 \A1;2.50 \A1;2.60 \A1;2.40 \A1;4.00 \A1;2.50 \A1;0.30 \A1;0.30 \A1;.15 \A1;.20 \A1;.30 \A1;.30 \A1;.15 \A1;.05 \A1;4 A .10 \A1;.10 \A1;.10 \A1;3 @ .25 \A1;7 @ .10 \A1;.05 \A1;4 A .10 \A1;COLUMNA \A1;2.60 \A1;2.40 \A1;2.50 \A1;4.00 \A1;2.60 \A1;2.40 \A1;.15 \A1;2.35 \A1;.20 \A1;2.15 \A1;.15 \A1;4.00 \A1;2.50 \A1;.15 \A1;2.35 \A1;.20 \A1;2.15 \A1;.15 \A1;2.35 \A1;2.15 \A1;2.05 \A1;2.05 \A1;3.55 \A1;3.55 \A1;h=.20 \A1;.05 \A1;.20 \A1;.30 \A1;.20 \A1;.15 \A1;.18 \A1;.18 \A1;.18 \A1;.18 \T0.9;TALLER IV \T0.9;MODULO BÁSICO DE VIVIENDA ECONOMICA \T0.95;ESCUELA PROFESIONAL DE ARQUITECTURA \T0.75;DAMIÁN INOÑÁN MERLYN NEVENKA \T0.8;OCTUBRE 2013 \T0.8;1/50 \T0.95;TEMA: \T0.95;ALUMNO: \T0.95;CATEDRA: \T0.95;FECHA: \T0.95;ESCALA: \T0.95;LAMINA: \T1.25;arquitectura \W0.5;\T1.15;FICSA \W0.5;\T1.15;UNPRG \T0.8;4 \T0.80000;Arq. LOPEZ GALVEZ JOSE \T0.80000;Arq. MARIO SECLEN RIVADENEIRA MODULO BASICO VIVIENDA ECONOMICA ESC 1 : 50 \A1;18.00 \A1;.15 \A1;2.35 \A1;.15 \A1;1.85 \A1;.15 \A1;2.05 \A1;2.30 \A1;.15 \A1;2.85 \A1;.15 \A1;3.70 \A1;.15 \A1;2.35 \A1;.15 \A1;18.00 \A1;.30 \A1;2.85 \A1;.15 \A1;.15 \A1;2.35 \A1;2.15 \A1;5.00 \A1;2.40 \A1;4.00 \A1;3.00 \A1;.15 \A1;3.20 \A1;.15 \A1;3.70 \A1;.20 \A1;2.60 \A1;2.00 \A1;2.00 \A1;2.35 \A1;2.00 \A1;2.34 \A1;2.45 \A1;4.00 \A1;2.35 \A1;2.00 \A1;2.34 \A1;2.45 \A1;.15 \A1;2.05 \A1;.15 \A1;2.35 \A1;.15 \A1;2.35 \A1;.15 \A1;.15 \A1;4.00 \A1;2.35 \A1;4.00 \A1;2.35 \A1;.15 \A1;2.35 \A1;.20 \A1;2.15 \A1;5.00 \A1;2.60 \A1;2.40 \A1;.15 \A1;2.65 \A1;3.40 \A1;.15 \A1;1.85 \A1;.15 \A1;.15 \A1;2.30 \A1;.15 \A1;13.15 \A1;.15 \A1;13.15 \A1;.20 \A1;2.15 \A1;.15 \A1;5.00 \A1;2.00 \A1;2.34 \A1;2.45 \A1;2.00 \A1;2.34 \A1;2.45 \A1;2.60 \A1;2.40 \A1;3.85 \A1;.15 \A1;.40 \A1;3.00 \A1;2.80 \A1;2.40 \A1;.20 \A1;2.40 \A1;5.35 \A1;.20 -1480.907355080577 -1480.907355080577 -1480.907355080577 -1480.907355080577 -1480.907355080577 \A1;0.15 \A1;0.15 \A1;0.30 \A1;0.20 \A1;0.20 \A1;0.30 \A1;0.30 \A1;0.30 \A1;3.70 \A1;6.50 \A1;6.50 \A1;4.00 \A1;2.50 \A1;.15 \A1;.15 \A1;2.40 \A1;2.35 \A1;5.00 \A1;2.40 \A1;1.17 \A1;1.00 \A1;2.35 \A1;.55 \A1;.15 \A1;2.40 \A1;.20 \A1;.15 \A1;2.40 \A1;2.75 \A1;2.75 \A1;2.75 \A1;2.75 \A1;.20 \A1;.15 \A1;.15 \A1;2.35 \A1;.15 \A1;.15 \A1;3.70 \A1;.15 \A1;2.35 \A1;.15 \A1;.15 \A1;2.35 \A1;.90 \A1;.15 \A1;1.10 \A1;.15 \A1;5.00 \A1;2.60 \A1;4.00 \A1;2.50 \A1;.20 \A1;.20 \A1;2.15 \A1;2.60 \A1;2.55 \A1;.90 \A1;1.25 \A1;.08 \A1;.70 \A1;1.02 \A1;2.53 \A1;1.10 \A1;.80 \A1;.15 \A1;2.00 \A1;.40 \A1;.20 \A1;.15 \A1;.95 \A1;1.45 \A1;.20 \A1;.70 \A1;.85 \A1;.15 \A1;2.35 \A1;.20 \A1;2.15 \A1;.15 \A1;5.00 \A1;2.60 \A1;2.40 \A1;2.40 \A1;2.40 \A1;5.35 \A1;.20 \A1;5.35 \A1;.15 \A1;.20 \A1;.20 \A1;2.40 \A1;.20 \A1;.15 \A1;2.40 \A1;.20 \A1;2.40 \A1;.20 \A1;5.35 \A1;.15 \A1;2.40 \A1;.20 \A1;2.40 \A1;.20 \A1;5.35 \A1;.20 \A1;.15 \A1;.15 \A1;2.40 \A1;.20 \A1;.15 \A1;2.40 \A1;.20 \A1;2.40 \A1;5.35 \A1;5.35 \A1;2.40 \A1;.20 \A1;.20 \A1;.20 A R Q U I T E C T U R A \W2.81179; MODULO \W2.81179; VIVIENDA \W7.43763; PROY. \W3.27783; ESCALERA AMPLIACION RETIRO Vivienda \W1.27282; Ministerio de Vivienda, \W1.27282; Construcción y \W1.27282; Saneamiento PLANO DE UBICACION: ESCUELA PROFESIONAL DE ARQUITECTURA CÁTEDRA: ARQ. LÓPEZ GALVEZ JOSÉ ARTURO ARQ. SECLEN RIVADENEIRA MARIO ALUMNO: :) TEMA: \W3.73462; MÓDULO BÁSICO DE \W3.73462; VIVIENDA ECONÓMICA ESCALA: 1 / 50 FECHA: 04 / 11 / 2013 \A1;.15 \A1;.10 \A1;.60 \A1;.45 \A1;.15 \A1;.15 \A1;.15 \A1;.15 \A1;.15 \A1;.60 \A1;.45 \A1;.15 \A1;.15 \A1;.15 \A1;.60 \A1;.45 \A1;.30 \A1;.30 \A1;.15 \A1;.15 \A1;.15 \A1;.60 \A1;.45 \A1;.30 \A1;.15 \A1;.15 \A1;.15 \A1;.60 \A1;.45 \A1;.30 \A1;.30 \A1;.20 \A1;.20 \A1;3.70 \A1;6.50 \A1;6.50 \A1;4.00 \A1;2.50 \A1;2.40 \A1;1.17 \A1;1.00 \A1;.15 \A1;2.35 \A1;.15 \A1;3.70 \A1;.15 \A1;2.35 \A1;.15 \A1;.15 \A1;2.35 \A1;.90 \A1;.15 \A1;1.10 \A1;.15 \A1;5.00 \A1;2.60 \A1;4.00 \A1;2.50 \A1;.20 \A1;2.55 \A1;.90 \A1;1.25 \A1;1.10 \A1;.80 \A1;.70 \A1;.85 COCINA -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 2 3 2 3 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 \W0.19631; Piso Cerámico \W0.75254; 0.30x0.30cm. P-2 -1495.640261693648 -1495.640261693648 V-3 V-4 A A -1495.640261693648 -1495.640261693648 B B -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 -1495.640261693648 SS.HH NPT +0.15 -1495.640261693648 -1495.640261693648 LAVATORIO DE PEDESTAL \W6.62890; INODORO DE \W4.53366; LOSA VETRIFICADO \W2.36700; ENCHAPE CERAMICO DE \W2.36700; PARED DE 30 X 30 LAVATORIO DE PEDESTAL \W6.62890; INODORO DE \W4.53366; LOSA VETRIFICADO \W2.36700; ENCHAPE CERAMICO DE \W2.36700; PARED DE 30 X 30 \A1;75 \A1;8 \A1;67 \A1;400 \A1;6 \A1;6 334.79634004562 334.79634004562 334.79634004562 CONTRAPISO RAYADO, CEMENTO 1:5 LOSA ALIGERADA O FALSO PISO 334.79634004562 334.79634004562 334.79634004562 SECCION 01 ESC. 1/5 PISO DE CERAMICA CELIMA .30x.30 PISO DE BALDOSAS CERAMICA CELIMA .40x.40 FRAGUA 4mm. DE COLOR SIMILAR AL CERAMICO \A1;0.30 \A1;2.40 \A1;2.10 \A1;0.90 \A1;1.50 \A1;0.30 \A1;2.40 \A1;0.70 \A1;1.45 \A1;.95 \A1;1.45 \A1;.95 \A1;.40 \A1;2.00 \A1;1.45 \A1;.95 \A1;1.20 \A1;2.10 \A1;0.70 \A1;0.30 \A1;2.40 \A1;4.20 \A1;2.40 \A1;0.30 \A1;0.50 \A1;0.40 \A1;0.90 \A1;1.50 \A1;0.30 10.00 22.20 28.70 5.00 60.30 27.00 27.00 22.20 2.50 22.20 60.30 19.10 22.20 9.00 44.50 35.20 44.50 39.50 CLARO DE VIDRIO VISTA ELEVACIÓN A B B -2856.872509597614 -2856.872509597614 -2856.872509597614 OA005 A CLARO DE VIDRIO -2856.872509597614 OE001 -2856.872509597614 OE028 SECC. B - B OA009 OE217 -2856.872509597614 OE005 -2856.872509597614 -2856.872509597614 OE108 -2856.872509597614 -2856.872509597614 -2856.872509597614 -2856.872509597614 OE008 OA009 D-01 BURGA - MENCHOLA -2856.872509597614 -2856.872509597614 -2856.872509597614 DETALLLES CONSTRUCTIVOS ELEV., VISTA, CORTES MERNIN ESCURRA CABEZAS VENTANAS - PERF. DE ALUMINIO FECHA NOV. 2003 CLARO DE VIDRIO VENTANA DOS HOJAS FIJA - CORREDIZA PLANO DIBUJO MMEC ALUMNO: TEMA: ESCALA 1/25 -2856.872509597614 OE015 REVISION PROFESORES: LAMINA SECC. A - A OE212 -2856.872509597614 -2856.872509597614 OE011 4" 4" PARTIDA \A1;1.40 \A1;1.10 \A1;0.15 \A1;0.95 \A1;0.15 \A1;2.65 \A1;1.40 \A1;2.65 \A1;2.40 \A1;0.20 \A1;0.40 \A1;0.20 \A1;0.07 \A1;0.008 \A1;0.062 \A1;0.30 \A1;0.006 \A1;0.006 \A1;.10 \A1;.10 \A1;R 0.5 \A1;.10 \A1;.015 \A1;0.20 \A1;2.70 \A1;2.65 \A1;2.70 \A1;0.15 \A1;0.72 \A1;0.80 \A1;2.65 \A1;2.60 \A1;2.60 \A1;0.039 \A1;0.027 \A1;0.012 \A1;0.15 \A1;1.10 \A1;0.15 \A1;0.15 \A1;2.35 \A1;0.15 \A1;0.15 \A1;0.15 \A1;0.70 \A1;0.70 \A1;0.55 \A1;1.11 \A1;1.30 \A1;1.90 \A1;2.00 \A1;0.15 \A1;1.55 \A1;0.80 \A1;0.15 \A1;2.35 \A1;0.15 \A1;0.15 \A1;2.40 \A1;0.15 \A1;0.83 \A1;0.15 \A1;1.00 \A1;2.40 \A1;0.20 \A1;0.95 \A1;1.45 \A1;0.20 \A1;1.45 \A1;.95 \A1;.10 \A1;.05 \A1;.01 \A1;.02 \A1;.04 \A1;.10 \A1;.04 \A1;.005 \A1;.05 \A1;.04 \A1;.05 CAJA DE LA ESCALERA (PROYECCION A FUTURO) MODULO BASICO VIVIENDA ECONOMICA ESC 1 : 50 MEMORIA DESCRIPTIVA \W3.86335; LA PRESENTE MEMORIA SE REFIERE AL PROYECTO: CONSTRUCCION DE UN \W3.86335; MODULO BASICO DE VIVIENDA QUE SE DESARROLLARA EN UN AREA DE \W3.86335; TERRENO DE 90 M2. CON CRECIMIENTO HORIZONTAL Y VERTICAL HASTA DE 2 \W3.86335; PISOS. \W3.86335; LOTE : 5m x 18m \W4.14079; \W4.14079; TIENE UN AREA CONSTRUIDA DE : 33 M2 \W4.14079; \W3.95445; SISTEMA CONSTRUCTIVO: ALBAÑILERIA CONFINADA \W4.14079; \W3.98137; CUENTA CON 31 % DE AREA LIBRE \W4.14079; \W3.86335; POSEE CRECIMIENTO HORIZONTAL:33 M2 (AMPLIACION) \W4.14079; \W3.86335; POSEE CRECIMIENTO VERTICAL: HASTA 2 PISOS \W4.14079; \W4.10559; AMBIENTES DEL MÓDULO: \W4.14079; \W4.14079; SALA-COMEDOR ACABADOS PISOS MUROS CONTRAZOCALOS ZOCALOS CARPINTERIA DESCRIPCION CEMENTO PULIDO CERAMICO 0.30 x 0.30 CERAMICO TARRAJEO FROTACHADO CEMENTO PULIDO PUERTA METALICA VIDRIO CRUDO+MARCO DE ALUMINIO VIVIENDA ECONOMICA AMBIENTES CUARTO PROVISIONAL COCINA SS.HH CUADRO DE ACABADOS \W8.61989; TARRAJEO PARA \W5.14617; INSTALACIONES DE CERAMICO METALICA VIDRIO \W6.04500; \T1.80000;CUADRO DE VANOS 1.45 1.45 0.95 V - 1 1.20 1.45 0.95 V - 2 VENTANAS NOMENCLATURA ANCHO (M) ALTURA (M) ALFEIZER UNIDAD 1 1 OBSERVACIONES VIDRIO CRUDO DE 6mm DE 2 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO PUERTAS P - 1 P - 2 NOMENCLATURA ANCHO (M) ALTURA (M) UNIDAD OBSERVACIONES 0.90 0.70 2.40 2.40 1 1 PUERTA METALICA CON SOBRELUZ DE VIDRIO CATEDRAL PUERTA DE TRIPLAY CONTRAPLACADA CON SOBRELUZ DE VIDRIO CRUDO 1.55 1.45 0.95 V - 3 1.10 0.40 2.00 V - 4 1 1 VIDRIO CRUDO DE 6mm DE 2 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO VIDRIO CRUDO DE 6mm DE 3 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO VIDRIO CRUDO DE 4mm DE 2 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO SALA-COMEDOR, DORMITORIO PROVISIONAL, COCINA, SS.HH PRIMERA PLANTA VIVIENDA ECONOMICA ESC 1 : 50 SEGUNDA PLANTA VIVIENDA ECONOMICA ESC 1 : 50 \W6.04500; \T1.80000;CUADRO DE VANOS 1.45 1.45 0.95 V - 1 1.20 1.45 0.95 V - 2 VENTANAS NOMENCLATURA ANCHO (M) ALTURA (M) ALFEIZER UNIDAD 5 1 OBSERVACIONES VIDRIO CRUDO DE 6mm DE 2 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO PUERTAS P - 1 P - 2 NOMENCLATURA ANCHO (M) ALTURA (M) UNIDAD OBSERVACIONES 0.90 0.70 2.40 2.40 2 4 PUERTA METALICA CON SOBRELUZ DE VIDRIO CATEDRAL PUERTA DE TRIPLAY CONTRAPLACADA CON SOBRELUZ DE VIDRIO CRUDO 1.55 1.45 0.95 V - 3 1.10 0.40 2.00 V - 4 2 4 VIDRIO CRUDO DE 6mm DE 2 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO VIDRIO CRUDO DE 6mm DE 3 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO VIDRIO CRUDO DE 4mm DE 2 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO 0.90 1.35 1.60 1.70 1.45 0.95 V - 6 1 VIDRIO CRUDO DE 6mm DE 2 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO VIDRIO CRUDO DE 6mm DE 3 HOJAS 1 CORREDIZA + PERFILES DE ALUMINIO V - 5 P - 3 0.80 2.40 5 PUERTA DE TRIPLAY CONTRAPLACADA CON SOBRELUZ DE VIDRIO CRUDO 1 MEMORIA DESCRIPTIVA \W3.86335; LA PRESENTE MEMORIA SE REFIERE AL PROYECTO: CONSTRUCCION DE UN \W3.86335; MODULO BASICO DE VIVIENDA QUE SE DESARROLLARA EN UN AREA DE TERRENO \W3.86335; DE 90 M2. CON CRECIMIENTO HORIZONTAL Y VERTICAL HASTA DE 2 PISOS. \W3.86335; LOTE : 5m X 18m \W4.14079; \W3.95445; SISTEMA CONSTRUCTIVO: ALBAÑILERIA CONFINADA \W4.14079; \W3.98137; CUENTA CON 31 % DE AREA LIBRE \W4.14079; \W4.10559; AMBIENTES DEL PRIMER PISO: SALA, COMEDOR, COCINA, PATIO DE LAVANDERIA, \W4.10559; 2 SS.HH, 1 DORMITORIO, JARDIN. \W4.14079; \W4.10559; AMBIENTES DEL SEGUNDO PISO: 3 DORMITORIOS, 2 SS.HH. \W4.14079; \W4.10559; AREA TECHADA \W4.14079; \W6.88958; AREA A TECHAR PRIMER PISO: 65.70 M2 \W6.88958; AREA A TECHAR SEGUNDO PISO: 65.70 M2 \W6.88958; AREA TOTAL A TECHAR: 131.40 M2 \W6.88958; AREA DEL TERRENO A INTERVENIR: 90 M2 \W4.14079; \W4.14079; A B C 3 2 1 3 2 1 5 5 5 5 C-1 C-1 C-1 C-1 C-1 C-1 PLANO DE CIMENTACION VIVIENDA ECONOMICA ESC 1 : 50 1" 1" 1" 1" 1 1 1 1 2 2 3 3 2" 2" 5 5 2" 2" A B C 5 5 C-2 C-2 C-2 .10 CIMIENTO DE ESTRIBOS EN COLUMNAS. DETALLE DE CONCENTRACION RESTO A .20 .10 3 @ .25 7 @ .10 SOBRECIMIENTO .05 4 A .10 COLUMNA 0.30 0.30 .15 RESTO A .20 .20 PRIMER NIVEL .30 .30 .15 .05 4 A .10 Long. de empalme 1/2" 0.70 0.55 5/8" DETALLE DE DOBLADO DE ESTRIBOS EN COLUMNAS Y VIGAS C-1 C-1 C-1 C-2 C-2 C-2 C-1 C-1 C-1 3 VCH1 (0.30 x 0.20) VCH1 (0.30 x 0.20) VCH1 (0.30 x 0.20) VCH1 (0.30 x 0.20) VCH1 (0.30 x 0.20) VCH1 (0.30 x 0.20) VCH2 (0.15 x 0.20) A B C 5 5 5 5 5 5 5 3 2 1 5 5 3 2 1 5 5 A B C 2.60 5 5 5 5 5 5 5 5 5 5 5 5 PLANO DE LOSA ALIGERADA Esc.: 1:20 .10 temp.: Ø1/4" a 25 .10 .30 .10 .10 .30 h=.20 .05 Vigueta .30 Detalle tipico Aligerado h = 20 cm para Todos los niveles LEYENDA COLUMNAS CIMIENTOS SOBRECIMIENTOS .20 5 \A1;1 Ø \H0.7x;\S3#8;\H1.4286x;" 1 @ 0.05m 7 @ 0.07m r @ 0.13m \A1;3 Ø \H0.7x;\S5#8;\H1.4286x;" \A1;3 Ø \H0.7x;\S5#8;\H1.4286x;" VCH1 (0.30 x 0.20) .20 5 \A1;1 Ø \H0.7x;\S1#4;\H1.4286x;"\H1x; 1 @ 0.05m 4 @ 0.10m r @ 0.15m \A1;2 Ø \H0.7x;\S3#8;\H1.4286x;" \A1;2 Ø \H0.7x;\S3#8;\H1.4286x;" 2d 1/2" 2d 1/2" 2d 1/2" 2d 1/2" 2d 1/2" 5 2d 1/2" 5 2d 1/2" 5 EMPALME DE VIGAS 5 MURO DE MEZCLA POBRE (PROYECCION A FUTURO) 4 1 2 CORTE A-A VIVIENDA ECONOMICA ESC 1 : 50 CORTE B-B VIVIENDA ECONOMICA ESC 1 : 50 ELEVACION PRINCIPAL VIVIENDA ECONOMICA ESC 1 : 50 VIVIENDA ECONOMICA ESC 1 : 50 DETALLES DE VIGAS 2 3 4 5 6 8 9 10 COCINA \W1.41866; LAVANDERIA JARDIN NPT +0.00 SALA - COMEDOR NPT +0.15 5 B B 5 5 5 5 5 2.05 5 5 2.85 5 5 5 5 5 5 5 2.85 P-2 P-3 P-2 V-1 V-2 V-3 V-4 V-5 3.00 5 3.20 5 5 JARDIN NPT +0.00 A 5 5 B C 5 5 5 5 5 5 1 2 3 4 5 6 1 2 3 4 5 6 5 5 5 5 5 5 5 5 5 5 5 5 1 7 \W0.19631; Piso Cerámico \W0.75254; 0.30x0.30cm. \W0.19631; Piso Cerámico \W0.75254; 0.30x0.30cm. 1 2 3 4 5 6 8 9 10 11 12 13 14 DORMITORIO 3 DORMITORIO 2 DORMITORIO 1 NPT +2.75 5 5 5 5 5 5 5 2.05 5 5 5 13.15 5 13.15 5 5 5 5 5 5 B B V-1 V-3 V-6 V-4 V-1 V-1 P-2 P-3 P-3 P-3 V-5 5 5 5 5 1 2 3 4 5 6 5 5 5 5 5 1 2 3 4 5 6 5 5 5 5 5 A B C 5 5 5 5 5 5 5 5 5 B C A 7 15 \W0.19631; Piso Cerámico \W0.75254; 0.30x0.30cm. DORMITORIO 5 P-2 \W0.19631; Piso Cerámico \W0.75254; 0.30x0.30cm. TERRAZA 5 5 3.00 5 P-3 P-1 C U A D R O D E C O L U M N A S 1°PISO CANTIDAD ESTRIBOS DIMENSION ACERO TIPO C-1 5 5 5 5 06 4 Ø 1/2" Ø 1/4" 1@0.05, 4@0.10, Resto @0.20 c/extremo C-2 03 4 Ø 1/2" Ø 1/4" 1@0.05, 4@0.10, Resto @0.20 c/extremo 5 5 5 5 VCH3 (0.20 x 0.20) SS.HH SS.HH SS.HH SS.HH CUARTO PROVISIONAL COCINA SALA - COMEDOR NPT +0.15 JARDIN NPT +0.00 B 5 5 5 5 5 5 5 5 5 5 MURO DE MEZCLA POBRE (PROYECCION A FUTURO) 5 5 5 5 5 5 5 5 A 1 2 3 1 2 3 A B C 5 5 5 5 \W0.19631; Piso Cerámico \W0.75254; 0.30x0.30cm. P-1 P-2 V-1 5 5 V-2 V-3 V-4 5 5 A A VEREDA 5 5 LOTE CONTIGUO LOTE CONTIGUO B B MODULO BASICO VIVIENDA ECONOMICA ESC 1 : 50 B C 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 SS.HH 5 2.40 5 5 2.40 5 5 SS.HH NPT+0.15 CUARTO PROVISIONAL NPT+0.15 JARDIN NPT+0.OO 5 5 5 5 5 5 5 5 5 5 CERAMICO PARED DE 30x20 CUARTO PROVISIONAL NPT+0.15 SALA - COMEDOR NPT+0.15 5 CORTE A-A VIVIENDA ECONOMICA ESC 1 : 50 CORTE B-B VIVIENDA ECONOMICA ESC 1 : 50 NPT + 0.15 NPT + 0.00 NPT + 2.75 NPT + 2.55 ELEVACION PRINCIPAL VIVIENDA ECONOMICA ESC 1 : 50 A A A A C.T.= + 0.10 C.F.= - 0.55 C.T.= + 0.10 C.F.= - 0.55 (.30x.60) (.30x.60) HACIA EL COLECTOR PUBLICO d 2" PVC SUBE VENTIL. SALA - COMEDOR \W2.91866; CUARTO \W1.01390; PROVISIONAL COCINA SS.HH Rø4" Sø2" Sø2" Rø4" ø2" ø4" ø4" d 4" PVC LLEGA DESAGUE ø4" PVC - SAL D=4" S= 1.5% PVC - SAL D=4" S= 1.5% ø4" ø2" ø2" TG-1 S(e) S(d) a b d wh VA AL TG-1 c 2S(a,b) VA AL TG-1 e VC VC VC VIGA DE CIMENTACION NPT +0.15 5 5 PINTURA LATEX MADERA PUERTA CONTRAPLACADA CON MDF TARRAJEADO Y ACABADO DE PINTURA, DEPRESION DE 5CM NPT +0.15 NPT +0.10 NPT +0.15 NPT +2.75 NPT +2.75 V-1 5 5 5 5 5 5 A B C 5 5 C C C C SS.HH NPT+2.75 DORMITORIO 3 NPT+2.75 5 5 5 5 5 5 SS.HH NPT+2.75 SS.HH NPT+0.15 SS.HH NPT+0.15 PASADIZO NPT+2.75 5 5 5 5 5 DORMITORIO 1 NPT+2.75 SALA - COMEDOR NPT+0.15 JARDIN NPT+0.00 CORTE A - A VIVIENDA ECONOMICA ESC 1 : 50 SALA - COMEDOR NPT+0.15 COCINA NPT+0.15 LAVANDERIA NPT+0.10 ESTUDIO NPT+0.15 DORMITORIO 1 NPT+2.75 DORMITORIO 2 NPT+2.75 ESCALERA NPT+0.15 DORMITORIO 3 NPT+2.75 CORTE B - B 2.40 5 2.40 5 5.35 5 2.40 5 2.40 5 5.35 JARDIN NPT+0.OO JARDIN NPT+0.OO VIVIENDA ECONOMICA ESC 1 : 50 5 5 ESCALERA NPT+2.75 AZOTEA NPT+5.35 5 2.40 5 5 2.40 5 2.40 5 2.40 5 5.35 5.35 DORMITORIO 1 NPT+2.75 CORTE C - C VIVIENDA ECONOMICA ESC 1 : 50 DORMITORIO 2 NPT+2.75 5 CUARTO PROVISIONAL NPT+0.15 SALA - COMEDOR NPT+0.15 NPT + 0.15 NPT + 0.00 NPT + 2.75 NTT + 5.35 NPT + 2.55 NPT + 5.15 ELEVACION PRINCIPAL VIVIENDA ECONOMICA ESC 1 : 50 VC VC VC ESC. 1/25 CORTE 3-3 .15 .15 .15 .10 NPT : +0.15 ND : -0.90 NTN : ±0.00 5 .45 .15 .15 .15 NPT : +0.15 ND : -0.90 NTN : ±0.00 5 .45 .30 ESC. 1/25 CORTE 2-2 ESC. 1/25 .15 CORTE 1-1 .15 .15 NPT : +0.15 ND : -0.90 NTN : ±0.00 5 .45 .30 ESC. 1/25 CORTE 1"-1" .15 .15 .15 NPT : +0.15 ND : -0.90 NTN : ±0.00 5 .45 .30 ESC. 1/25 CORTE 2"-2" .15 .15 .15 NPT : +0.15 ND : -0.90 NTN : ±0.00 5 .45 .30 .30 1Ø 1/2" 1Ø 1/2" 1Ø 1/2" 1Ø 1/2" 1Ø 1/2" VCH2 (0.15 x 0.20) VCH2 (0.15 x 0.20) VCH3 (0.20 x 0.20) VCH2 (0.15 x 0.20) VCH2 (0.15 x 0.20) \A1;1 Ø \H0.7x;\S3#8;\H1.4286x;" 1 @ 0.05m 7 @ 0.07m r @ 0.13m \A1;2 Ø \H0.7x;\S1#2;\H1.4286x;" \A1;2 Ø \H0.7x;\S1#2;\H1.4286x;" .20 .20 VCH3 (0.20 x 0.20) 1Ø 1/2" 1Ø 1/2" 1Ø 1/2" 1Ø 1/2" 1Ø 1/2" 1Ø 1/2" 1Ø 1/2" \W9.11905; TARRAJEADO Y ACABADO \W6.79762; DE PINTURA, \W5.35714; DEPRESION DE 5CM P-1 \LINSTALACION DE RED DE AGUA \LINSTALACION DE RED DE DESGUE \LINSTALACION ELECTRICA M 1/2" 1/2" VIENE DE RED PUBLICA d 1/2" PVC-SAP 1/2" 1/2" 1/2" 3/4" SALA - COMEDOR \W2.91866; CUARTO \W1.01390; PROVISIONAL COCINA SS.HH L E Y E N D A DESCRIPCION VALVULA COMPUERTA DE BRONCE EN LA HORIZONTAL TUB. DE AGUA FRIA PVC-SAP CLASE 10 RED DE AGUA CODO 90° SIMBOLOS TEE SANITARIA SIMPLE TEE EN SUBIDA CODO DE 90° EN SUBIDA LAVATORIO h = 0.55 INODORO h = 0.20 N.P.T. Variable h = 1.05 LAVADERO LLAVE h = 1.00 DUCHA h = 2.00 TINA h = 0.60 COTAS EN cmts. CAJA DE MADERA PARA VALVULAS LAS DIMENSIONES FINALES SERAN VERIFICADAS EN OBRA,ACORDE A LOS ACCESORIOS A USAR:NIPLES CODOS,VALVULA ,UNION UNIVERSAL 10 C 25 25 B A ENCHAPES DE PARED ETC. 10 25 25 C 1/2" 3/4" DE TUBERIA DIAMETRO A B A CAJA DE MADERA PARA VALVULAS \W3.26040; ALTURAS DE SALIDAS \W3.26040; PARA APARATOS \W3.26040; SANITARIOS \W4.06335; CAJA PARA \W4.06335; PROYECCION A \W4.06335; FUTURO ø4" ø4" ø2" ø2" L E Y E N D A RED DE DESAGÜE TEE EN SUBIDA/BAJADA CODO DE 90° EN SUBIDA/BAJADA SIMBOLOS DESCRIPCION SUMIDERO CON TRAMPA SIN TAPA CODO DE 45° CAJA DE REGISTROS YEE SIMPLE / YEE DOBLE TEE SANITARIA SIMPLE SUMIDERO CON REJILLA / SIN TRAMPA "P" SUMIDERO CON TRAMPA "P" / SUMIDERO SIN TRAMPA "P" REGISTRO ROSCADO DE BRONCE EN PISO TUB. DE VENTILACION PVC-SAL , C - 7.5 N.C.F. = NIVEL DE FONDO N.C.T. = NIVEL DE TAPA TUB. DE DESAGUE PVC-SAL, CLASE 7.5 ELEVACION .20 .38 .15 AGUA SECCION TUBO Ø 4" Ø 1/2" .20 .30 PVC SAL Ø 2" VENTILACION SOMBREO DE TUBERIAS DE VENTILACION REMATE SUPERIOR NIV. DE TECHO ESCALA: S/E 1.40 m. 1.40 m. 2.00 m. n.p.t. ALTURA CONTADOR DE WATT-HORA SALIDA PARA LAMPARA EN PARED CAJA DE PASO EN TECHO O PARED TABLERO GENERAL EMPOTRADO DESCRIPCION CIRCUITO EN CONDUCTO EMBUTIDO EN EL TECHO CIRCUITO EN CONDUCTO EMBUTIDO EN PISO O PARED SALIDA PARA LAMPARA ADOSADA AL TECHO 0.40 m TOMACORRIENTE SIMPLE DOBLE wh P SIMBOLO LEYENDA 1.10 m. 1.40 m. 1.40 m. TOMACORRIENTE ALTO SIMPLE DOBLE POZO A TIERRA INTERRUPTOR UNIPOLAR SIMPLE Y DOBLE INTERRUPTOR DE CONMUTACION S. 2S. SC T T INSTALACIONES ELECTRICAS ILUMINACION Y FUERZA .10 .15 SUBE 20 mm Ø PVC - P PARA ALUMBRADO ALIMENTADORES 2x6 (4) mm2 PVC - P 20 mm2 PCV - P CIRCUITO DE TOMACORRIENTES N.P.T. 1.80 \LDETALLE DE UBICACION DEL TABLERO DE DISTRIBUCION P CAJA CUADRADA F°G° 4" x 4" x 2" ESC. 1/25 .15 .15 .30 .15 .15 .40 \A1;0.35 \A1;2.50 TIERRA VEGETAL CON TRATAM. ZANICK ó SIMILAR Conector Cu Electrodo VARILLA COPPER-WELD DESNUDO 10 mm2 TRENZA COBRE 5/8" x 2.4 m. Conector Cu Electrodo TUBO PVC 20 mm Ø CONECTOR DE BRONCE ELECTRODO DE COBRE CONECTOR DE BRONCE ELECTRODO DE COBRE CONDUCTOR DESNUDO CONDUCTOR DESNUDO ESC. 1/25 \LPOZO ATIERRA A B C A B C T T T T T T T S(c) VIGA DE CIMENTACION VIGA DE CIMENTACION 2 2 T SALA - COMEDOR \W2.91866; CUARTO \W1.01390; PROVISIONAL COCINA SS.HH Vivienda \W1.79069; Ministerio de Vivienda, \W1.79069; Construcción y \W1.79069; Saneamiento ESCUELA PROFESIONAL DE ARQUITECTURA CÁTEDRA: ARQ. LÓPEZ GALVEZ JOSÉ ARTURO ARQ. SECLEN RIVADENEIRA MARIO ALUMNO: TEMA: \W3.73462; MÓDULO BÁSICO DE \W3.73462; VIVIENDA ECONÓMICA ESCALA: 1 / 50 PLANO: PLANOS DE INTALACIONES DE RED DE AGUA, DESAGUE Y ELECTRICAS FECHA: 04 / 11 / 2013 LAMINA: 07 DEYNER ISRAEL CABADA SILVA Vivienda \W1.79069; Ministerio de Vivienda, \W1.79069; Construcción y \W1.79069; Saneamiento ESCUELA PROFESIONAL DE ARQUITECTURA CÁTEDRA: ARQ. LÓPEZ GALVEZ JOSÉ ARTURO ARQ. SECLEN RIVADENEIRA MARIO ALUMNO: TEMA: \W3.73462; MÓDULO BÁSICO DE \W3.73462; VIVIENDA ECONÓMICA ESCALA: 1 / 50 PLANO: \W8.28274; CORTES Y ELEVACION DEL \W8.28274; CRECIMIENTO A FUTURO FECHA: 04 / 11 / 2013 LAMINA: 05 DEYNER ISRAEL CABADA SILVA Vivienda \W1.79069; Ministerio de Vivienda, \W1.79069; Construcción y \W1.79069; Saneamiento ESCUELA PROFESIONAL DE ARQUITECTURA CÁTEDRA: ARQ. LÓPEZ GALVEZ JOSÉ ARTURO ARQ. SECLEN RIVADENEIRA MARIO ALUMNO: TEMA: \W3.73462; MÓDULO BÁSICO DE \W3.73462; VIVIENDA ECONÓMICA ESCALA: 1 / 50 PLANO: PLANO DE CIMENTACION Y DE LOSA ALIGERADA MODULO BASICO FECHA: 04 / 11 / 2013 LAMINA: 06 DEYNER ISRAEL CABADA SILVA Vivienda \W1.79069; Ministerio de Vivienda, \W1.79069; Construcción y \W1.79069; Saneamiento ESCUELA PROFESIONAL DE ARQUITECTURA CÁTEDRA: ARQ. LÓPEZ GALVEZ JOSÉ ARTURO ARQ. SECLEN RIVADENEIRA MARIO ALUMNO: TEMA: \W3.73462; MÓDULO BÁSICO DE \W3.73462; VIVIENDA ECONÓMICA ESCALA: 1 / 50 PLANO: \W7.85232; PLANOS DEL CRECIMIENTO \W7.85232; VERTICAL Y HORIZONTAL A FUTURO FECHA: 04 / 11 / 2013 LAMINA: 04 DEYNER ISRAEL CABADA SILVA P1 PUERTA DE UNA SOLA HOJA, PARA INGRESO PRINCIPAL DE LA VIVIENDA 0.90 0.30 1.50 0.30 2.40 5 PUERTA METALICA SOBRELUZ DE VIDRIO CATEDRAL ZOCALO DE METAL P2 PUERTA DE UNA SOLA HOJA, CONTRA- PLACADA PARA INGRESO A SSHH 5 0.70 VIDRIO CRUDO 6MM DE ESPESOR PUERTA CONTRAPLACADA DE TRIPEY BISAGRAS DE HIERRO 3" MARCO DE MDF V1 VENTANA TIPICA EN AMBIENTES COMO LA SALA. 1.45 .95 MARCO DE ALUMINIO \W7.33333; VIDRIO CRUDO 6MM \W9.90476; DE ESPESOR F M 5 5 V3 VENTANA TIPICA EN AMBIENTES COMO LA COCINA. MARCO DE ALUMINIO \W7.33333; VIDRIO CRUDO 6MM \W9.90476; DE ESPESOR .40 2.00 V4 VENTANA ALTA PARA SS.HH VIDRIO 4MM DE ESPESOR INCOLORO MARCO DE ALUMINIO F M F M F V2 VENTANA TIPICA EN AMBIENTES COMO EL DORMITORIO PROVISIONAL. 5 5 MARCO DE ALUMINIO \W5.23810; VIDRIO CRUDO \W8.54762; 6MM \W5.71429; DE ESPESOR F M Vivienda \W1.79069; Ministerio de Vivienda, \W1.79069; Construcción y \W1.79069; Saneamiento ESCUELA PROFESIONAL DE ARQUITECTURA CÁTEDRA: ARQ. LÓPEZ GALVEZ JOSÉ ARTURO ARQ. SECLEN RIVADENEIRA MARIO ALUMNO: TEMA: \W3.73462; MÓDULO BÁSICO DE \W3.73462; VIVIENDA ECONÓMICA ESCALA: 1 / 25 PLANO: \W6.63041; DETALLES DE VANOS FECHA: 04 / 11 / 2013 LAMINA: 03 DEYNER ISRAEL CABADA SILVA \LDETALLES DE VANOS 0.90 0.30 1.50 0.30 2.40 5 PUERTA 1 ELEVACION PUERTA METALICA ESC:1:25 FIERRO CUADRADO DE 1/2 " PERFIL T DE 1" X 1/8 PERFIL EN < DE 1" X 1/8 2.40 0.30 0.50 0.40 1.20 2.10 MARCO 0.70 DE MDF PUERTA 2 ELEVACION PUERTA CONTRAPLACADA ESC:1:25 PUERTA DE TRIPLAY CONTRAPLACADA \W0.52089; BISAGRAS DE \W0.52089; HIERRO DE 3" (PINTADO CON LACA) (PINTADO CON LACA) 2"x 4" MARCO DE MDF MURO 2"x1/2" APLICA DE 1/ 4 " 4" TRIPLAY DE 4 mm. INTERIOR EXTERIOR 2"x 4" MARCO DE MDF MURO CORTE 2 - 2 2"x1/2" APLICA DE 1/ 4 " 4" TRIPLAY DE 4 mm. BISAGRA ESC 1/2.5 AL DUCO PINTURA PINTURA AL DUCO ESC 1/2.5 TRIPLAY DE 4mm DE 4mm TRIPLAY DE 4mm TRIPLAY TRIPLAY DE 4mm PINTURA AL DUCO MARCO DE MDF 2"x 4" 2"x 4" (PINTADO CON LACA) MARCO DE MDF 2" 4" APLICA DE 1/4" CORTE 8 2" 2"x1/2" \A1;2 1/2" 2"x1/2" DE 4mm TRIPLAY ESC 1/2.5 6" 5 mm CORTE 6 TRIPLAY DE 4mm LARGUERO PIEZA DE 1 1/4" x 5" LARGUERO PIEZA DE 1 1/4" x 4" DE MDF DETALLE A ISOMETRICO DE PUERTA EN AMBAS CARAS DE MDF DE 1/4" DE TRIPLAY ESPESOR MDF DE 1/2" x 1 3/4" CRUDO DE 6mm. DE ESPESOR LLEVARAN SOBRELUZ DE VIDRIO MARCO DE 1/2" AGUJEROS PEINAZOS PIEZA DE 1 1/4" x 4" TAPACANTO MDF DE 1/2" x 1 3/4" TAPACANTO 2 2 8 INTERIOR EXTERIOR (PINTADO CON LACA) MARCO DE MDF VIDRIO CRUDO DE 6mm 2"x 2" 6 8 ESC 1/2.5 CORTE 8 Vivienda \W1.79069; Ministerio de Vivienda, \W1.79069; Construcción y \W1.79069; Saneamiento PLANO DE CLAVE: ESCUELA PROFESIONAL DE ARQUITECTURA CÁTEDRA: ARQ. LÓPEZ GALVEZ JOSÉ ARTURO ARQ. SECLEN RIVADENEIRA MARIO ALUMNO: TEMA: \W3.73462; MÓDULO BÁSICO DE \W3.73462; VIVIENDA ECONÓMICA ESCALA: 1 / 50 PLANO: FECHA: 04 / 11 / 2013 LAMINA: 01 \W6.03016; PLANO DEL MODULO BASICO, \W6.03016; CORTES Y ELEVACION DEYNER ISRAEL CABADA SILVA \W0.51085; Piso Cerámico \W1.48070; 0.30x0.30cm. P-2 V-4 SS.HH \W9.07720; \W5.76768; INODORO \W5.72006; DE LOSA \W4.60101; VETRIFICADO \W3.24387; COLOR BLANCO \W9.07720; \W5.24387; LAVATORIO \W3.24387; SIN PEDESTAL \W2.81529; COLOR BLANCO 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 2.40 0.20 5 5 5 5 \W5.53366; PISO CERAMICO \W6.15271; DE 30 X 30 SS.HH NPT+0.15 \W2.36700; ENCHAPE CERAMICO DE \W2.36700; PARED DE 30 X 20 \W3.08538; INODORO DE LOSA VETRIFICADO COLOR BLANCO DET 1 DET 2 DET 3 A A \LPLANO DETALLES DE BAÑO PLANTA BAÑO VIVIENDA ECONOMICA ESC 1 : 25 CORTE A - A DETALLE DE BAÑO ESC 1 : 25 PISO-PARED ESC. 1/2 TARRAJEO MURO FALSOPISO DETALLE 3 ENCUENTRO CERAMICO CELIMA .30x.30 PISO CERAMICO CELIMA .30x.30 0.07 0.008 0.062 CONTRAPISO RAYADO, CEMENTO 1:5 LOSA ALIGERADA O FALSO PISO 0.30 0.006 0.006 DETALLE 2 ESC. 1/2.5 PISO DE CERAMICA CELIMA .30x.30 PISO DE BALDOSAS CERAMICA CELIMA .30x.30 FRAGUA 4mm. DE COLOR SIMILAR AL CERAMICO INTERIOR DUCHA PENDIENTE S=2% PISO DE BAÑO EN CERAMICO VITRIFICADO .30x.30 CONTRAZOCALO SANITARIO TERRAZO PULIDO .10 .10 ESC. 1/2.5 DETALLE 1 CANTO BOLEADO PISO DE DUCHA EN CERAMICO VITRIFICADO .30x.30 CANTO BOLEADO R 0.5 .10 .015 CONTRAZOCALO TERRAZO PULIDO \LPLANO DETALLES DE COCINA \W1.86700; VENTANA ALTA DE VIDRIO \W1.86700; CRUDO DE 4 MM CON \W1.86700; MARCO DE ALUMINIO Vivienda \W1.70905; Ministerio de Vivienda, \W1.70905; Construcción y \W1.70905; Saneamiento ESCUELA PROFESIONAL DE ARQUITECTURA CÁTEDRA: ARQ. LÓPEZ GALVEZ JOSÉ ARTURO ARQ. SECLEN RIVADENEIRA MARIO ALUMNO: TEMA: \W3.73462; MÓDULO BÁSICO DE \W3.73462; VIVIENDA ECONÓMICA ESCALA: 1 / 25 PLANO: \W6.73029; PLANO DE DETALLES \W8.79343; COCINA Y BAÑO FECHA: 04 / 11 / 2013 LAMINA: 02 DEYNER ISRAEL CABADA SILVA COCINA NPT +0.15 V-3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 \W2.00577; PISO DE CEMENTO \W2.00577; PULIDO MURO DE MEZCLA POBRE VENTANA DE VIDRIO CRUDO DE 6 MM VENTANA ALTA DE VIDRIO CRUDO DE 4 MM PUERTA DE TRIPLAY CONTRAPLACADA PLANTA COCINA VIVIENDA ECONOMICA ESC 1 : 25 B CORTE B - B DETALLE DE COCINA ESC 1 : 25 5 5 5 5 5 5 5 \W8.22414; PISO DE \W4.86700; CEMENTO PULIDO B VENTANA DE VIDRIO CRUDO DE 4 MM CON MARCO DE ALUMINIO LAVADERO DE 1 POZA CON ESCURRIDERO DE ACERO INOXIDABLE LAVADERO DE 1 POZA CON ESCURRIDERO DE ACERO INOXIDABLE DET 4 0.039 PISO DE CEMENTO PULIDO LOSA ALIGERADA O FALSO PISO CONTRAPISO RAYADO, CEMENTO 1:5 0.027 0.012 DETALLE 4 ESC. 1/2.5 PISO DE CEMENTO PULIDO TARRAJEADO Y ACABADO DE PINTURA LAVATORIO SIN PEDESTAL COLOR BLANCO L 3/4"x3/4"x1/8" VIDRIO CRUDO 4mm EXTERIOR INTERIOR L 3/4"x3/4"x1/8" L 3/4"x3/4"x1/8" L 3/4"x3/4"x1/8" L 3/4"x3/4"x1/8" L 3/4"x3/4"x1/8" L 3/4"x3/4"x1/8" EXTERIOR INTERIOR ESC. 1/5 DE PUERTA METALICA CORTE VERTICAL C-C VENTANILLA CERRADURA C C V1 VENTANA TIPICA EN AMBIENTES COMO LA SALA COMEDOR. 1.45 .95 MARCO DE ALUMINIO \W5.23810; VIDRIO CRUDO \W8.95238; 6MM \W5.71429; DE ESPESOR F M A B B A VENTANA PRINCIPAL ELEVACION ESC:1:25 0.20 0.20 INTERIOR CALZA EXTERIOR SILICON PLOMADA SILICON VIDRIO CRUDO 6MM ESC:1/2.5 SECC. B - B VIDRIO CRUDO 6MM PERFIL DE ALUMINIO VIDRIO CRUDO 6MM PERFIL DE ALUMINIO .10 .05 .01 .02 .04 .10 .04 .005 .05 SECC. A - A .04 .05 ESC:1/2.5 VIDRIO CRUDO DE 6 MM VIDRIO CRUDO DE 6 MM PERFIL DE ALUMINIO PERFIL DE ALUMINIO INTERIOR EXTERIOR 3/4" 3/4" 3/4"
