Facade Section Wuth Steel Slab DWG Section for AutoCAD

Facade Section Wuth Steel Slab DWG Section for AutoCAD

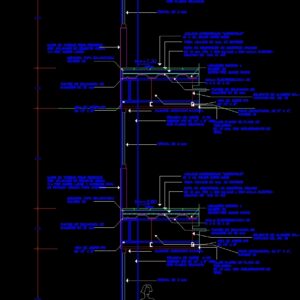

Facade section steel slab systemand inclined slab- Detail with technical specifications

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

Simple cm concrete template. from, Stuffing tepetate compacted to your in cm layers, Steel plate in column base, Steel column ipr section with two welded plates, Red brick wall annealed with flat sand cement on both sides finished vinyl exterior paint finish, Tile interceramic color cairo moss, Handle cm. of thickness, Firm of reinforced concrete of cm. With welded wire mesh, Concrete shoe no. Cms, Welding points of mm diameter, Steel beam ipr de, Welded wire mesh, The section zinc caliper on both sides, Tile interceramic color cairo moss, Steel beam ipr de, Galvanized cap, Steel beam ipr de, Natural anodized aluminum, Structural pollen of caliber, False ceiling of sheet board of mm. With tirol coating, No., Steel beam ipr de, Structural pollen of caliber, False ceiling of sheet board of mm. With tirol coating, No., Welding points, Mm diameter, Galvanized cover trim, caliber, Steel column ipr section with two welded plates, Compression layer of reinforced concrete cm. With welded mesh, Glue thick tile, Steel column ipr section with two welded plates, Welding points of mm diameter, Steel beam ipr de, Welded wire mesh, The section zinc caliper on both sides, Tile interceramic color cairo moss, Steel beam ipr de, Natural anodized aluminum, Structural pollen of caliber, False ceiling of sheet board of mm. With tirol coating, No., Welding points, Mm diameter, Galvanized cover trim, caliber, Compression layer of reinforced concrete cm. With welded mesh, Glue thick tile, Cut by facade, Plates of lime steel., Welding points of mm diameter, Mm crystal, Natural anodized aluminum, Red brick wall annealed with flat concrete sand on both sides, Mm crystal, gutter, The section zinc caliper on both sides, Welded wire mesh, Laminated corrugated gauge with finished of effective width m. Long, Ceramic tile santa julia red color indian, Mortar of cm. of thickness

Raw text data extracted from CAD file:

\A1;2.50 \A1;1.00 \A1;2.50 \A1;0.76 \A1;0.15 \A1;0.15 \A1;1.00 \A1;2.50 A PLANTILLA DE CONCRETO SIMPLE DE 7 cm. DE ESPESOR, F´C = 150 kg/cm2 RELLENO TEPETATE COMPACTADO AL 90% DE SU P.V.S.M., EN CAPAS DE 15 cm PLACA DE ACERO EN BASE DE COLUMNA COLUMNA DE ACERO A-50 SECCIÓN IPR DE 12" x 8" CON DOS PLACAS SOLDADAS MURO DE TABIQUE ROJO RECOCIDO CON APLANADO DE CEMENTO ARENA 1:4 POR AMBOS LADOS Y ACABADO FINAL DE PINTURA VINILICA PARA EXTERIOR AZULEJO INTERCERAMIC "METROPOLIS" 45 X 45, COLOR CAIRO MOSS PEGA AZULEJO DE 1 cm. DE ESPESOR FIRME DE CONCRETO ARMADO DE 10 cm. ; CON MALLA ELECTROSOLDADA DE 6X6 10 X10 F´C = 150 kg/cm2 ZAPATA DE CONCRETO ARMADO, F´C = 250 kg/cm2, VARILLA DEL No. 3 @ 20 cms PUNTOS DE SOLDADURA DE DIAMETRO DE 20 mm VIGA DE ACERO IPR DE 12" X 8" MALLA ELECTROSOLDADA DE 6 X 6 10 X 10 LOSACERO SECCIÓN 4 CALIBRE 20 ZINTRO POR AMBAS CARAS AZULEJO INTERCERAMIC "METROPOLIS" 45 X 45, COLOR CAIRO MOSS VIGA DE ACERO IPR DE 12" X 8" MOLDURA TAPA GALVANIZADA CALIBRE 22 VIGA DE ACERO IPR DE 12" X 8" N=+0.15 N=+0.30 N=+3.80 ALUMINIO ANODIZADO NATURAL POLÍN ESTRUCTURAL DE 6" X 4", CALIBRE 10 FALSO PLAFÓN DE PLACA DE TABLAROCA DE 13 mm. CON RECUBRIMIENTO DE TIROL COLGANTE DE ALAMBRE GAL- VANIZADO DEL NO. 18 VIGA DE ACERO IPR DE 12" X 8" POLÍN ESTRUCTURAL DE 6" X 4", CALIBRE 10 FALSO PLAFÓN DE PLACA DE TABLAROCA DE 13 mm. CON RECUBRIMIENTO DE TIROL COLGANTE DE ALAMBRE GAL- VANIZADO DEL NO. 18 PUNTOS DE SOLDADURA DE DIAMETRO DE 20 mm MOLDURA TAPA GALVANIZADA CALIBRE 22 COLUMNA DE ACERO A-50 SECCIÓN IPR DE 12" x 8" CON DOS PLACAS SOLDADAS N=+10.59 CAPA DE COMPRESIÓN DE CONCRETO ARMADO DE 10 cm. F´C = 200 kg/cm2 ; CON MALLA ELECTRO- SOLDADA DE 6X6 10 X10 PEGA AZULEJO DE 1cm. DE ESPESOR 5 2.50 5 5 5 5 COLUMNA DE ACERO A-50 SECCIÓN IPR DE 12" x 8" CON DOS PLACAS SOLDADAS PUNTOS DE SOLDADURA DE DIAMETRO DE 20 mm VIGA DE ACERO IPR DE 12" X 8" MALLA ELECTROSOLDADA DE 6 X 6 10 X 10 LOSACERO SECCIÓN 4 CALIBRE 20 ZINTRO POR AMBAS CARAS AZULEJO INTERCERAMIC "METROPOLIS" 45 X 45, COLOR CAIRO MOSS VIGA DE ACERO IPR DE 12" X 8" N=+7.30 ALUMINIO ANODIZADO NATURAL POLÍN ESTRUCTURAL DE 6" X 4", CALIBRE 10 FALSO PLAFÓN DE PLACA DE TABLAROCA DE 13 mm. CON RECUBRIMIENTO DE TIROL COLGANTE DE ALAMBRE GAL- VANIZADO DEL NO. 18 PUNTOS DE SOLDADURA DE DIAMETRO DE 20 mm MOLDURA TAPA GALVANIZADA CALIBRE 22 CAPA DE COMPRESIÓN DE CONCRETO ARMADO DE 10 cm. F´C = 200 kg/cm2 ; CON MALLA ELECTRO- SOLDADA DE 6X6 10 X10 PEGA AZULEJO DE 1cm. DE ESPESOR 5 5 Corte por Fachada B - B´ PLACAS DE ACERO CAL. 3/4 PUNTOS DE SOLDADURA DE DIAMETRO DE 20 mm CRISTAL DE 3 mm CRISTAL DE 3 mm ALUMINIO ANODIZADO NATURAL MURO DE TABIQUE ROJO RECOCIDO CON APLANADO DE CEMENTO ARENA 1:4 POR AMBOS LADOS CRISTAL DE 3 mm CANALON J LOSACERO SECCIÓN 4 CALIBRE 20 ZINTRO POR AMBAS CARAS MALLA ELECTROSOLDADA DE 6 X 6 10 X 10 LAMINA ACANALADA R-101, CALIBRE 24 CON ACABADO ZINTRO, DE 1.06 m . DE ANCHO EFECTIVO X 6.10 m. DE LARGO TEJA CERÁMICA SANTA JULIA COLOR ROJO INDIO MORTERO 1:4 DE 1 cm. DE ESPESOR

Language	Spanish
Drawing Type	Section
Category	Construction Details & Systems
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Steel
Measurement Units
Footprint Area
Building Features	Car Parking Lot
Tags	autocad, construction details section, cut construction details, DETAIL, DWG, facade, inclined, section, slab, specifications, steel, technical
