Glass Screen DWG Detail for AutoCAD

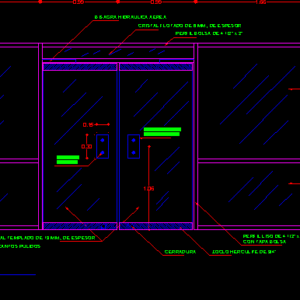

this file contains a detailed elevation of a glass partition.

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

elevation, – the dimensions are in meters., notes:, with lid bag, with polished edges, air hydraulic hinge, glass handle, aluminum, escutcheons, lock

Raw text data extracted from CAD file:

1.66 1.66 0.99 0.99 0.25 1.23 0.90 2.38 0.15 0.30 1.06 ALZADO – LAS COTAS SON EN METROS. NOTAS: 5 5 5 5 5 5 0.90 5 5 0.30 5 PERFIL BOLSA DE 4 1/2″ x 2″ PERFIL BOLSA DE 4 1/2″ x 2″ CON TAPA BOLSA PERFIL BOLSA DE 4 1/2″ x 2″ PERFIL BOLSA DE 4 1/2″ x 2″ CON TAPA BOLSA PERFIL LISO DE 4 1/2″ x 2″ ZOCLO HERCULITE DE 3/4″ CRISTAL FLOTADO DE 6 MM., DE ESPESOR CRISTAL FLOTADO DE 6 MM., DE ESPESOR CRISTAL TEMPLADO DE 19 MM., DE ESPESOR CON CANTOS PULIDOS CRISTAL FLOTADO DE 6 MM., DE ESPESOR BISAGRA HIDRAULICA AEREA PERFIL BOLSA DE 4 1/2″ x 2″ TEMPLADO DE 19 MM. JALADERA DE CRISTAL DE ALUMINIO CHAPETONES CERRADURA
