House Room Ecological DWG Section for AutoCAD

House Room Ecological DWG Section for AutoCAD

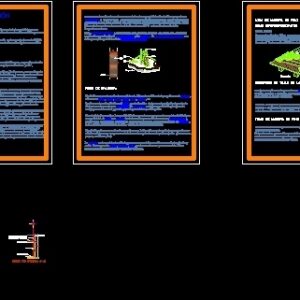

House room using ecological materials, plant, facades, sections and description of materials to be used

Drawing labels, details, and other text information extracted from the CAD file (Translated from Galician):

circuit no., total watts, total, connection, ground connection, meter, unifilar diagram, thermomagnetic switch, municipal network, municipal, heater, hydraulic, isometric, guardaropa, dining room, gas, bookseller, kitchen, service patio, living room, bedroom, main, hallway, main access, junction cia. light, electrical installation, s.a. s.c. b.a.f. b.a.c. s.j., hydraulic symbology, construction of tile, patio, construction area, project and :, architectural, structural, facilities, location:, dimensioning:, scale:, d.r.o.mpal. ham-op-, date:, meters, house, room, flat:, lagunas bartolo, ramon nonato, civil, engineer, owners :, project:, signature :, arq. gia mata zavaleta, drew :, access, the national institute of statistics and geography, the total population of juchitán de, indigenous language, main bedroom, bedroom, main facade, vestibule, kitchen, main bedroom, dining room, bathroom, garden, garage, flying projection, justification, tapial walls: tapial wall, hand stack, wood formwork, natural terrain, elevation, perspective, tile floors: pine wood beam, red petatillo, petatillogris , pincushion, varnished with oil burned with diesel bottom and varnished with double marine varnish, regenerating solar filter, slab of pine wood with petatillo, like waterproofing: roofs of tiles in the region: wooden beams of pine of second:, will not be used wood of first sería very expensive for the project much less for structural aims., the type of wood that is used for cimbras in construction is what is known like m adera of second or for cimbra simply. logically second because this will leave you cheaper, bardeado de adobe: windows and wooden doors: the construction with adobes presents the advantage of its formal, constructive and aesthetic similarity with the cooked field brick. In case you have a lot of workforce, specialized or not, this technique is very appropriate depending on the manufacturing processes that allow the integration of a large number of people during the footwear and molded, although it must be taken into account here is the control During production to minimize the variation of the dimensions and the irregular shape of the pieces. The walls of adobes have very good conditions of acoustic and thermal insulation due to the characteristics of the material and the thicknesses used. the disadvantages of this technique are based on the manufacturing process itself which can be slow since two or three weeks are required to be able to use the parts in case the production is carried out. The process also depends on the areas of tread, drying and storage, which will command the continuity of production while the previous pieces are expected to dry out. Therefore, this technique requires a certain infrastructure forecast to have horizontal and clean surfaces, and protected areas to prevent rainwater from affecting production. The common faults in the constructions with adobes can be reduced by means of the controls of the earth and the stabilizers used, the suitable dimensioning of the pieces and the walls, the suitable dimensioning of the structure, as much of the foundation as of the bearing wall, or the beams and pillars and protection against rainfall and the natural moisture of the soil. both the advantages or disadvantages must be taken into account as data of the reality but the own conditioners of the work will be those that determine the viability of the processes or not., the windows and doors will be of second wood with recycled crystal, will be applied a varnish for a better appearance, and harmonize aesthetically with the other natural materials used, the following materials that must be presented and used in the project of the house room are natural materials that emerged thousands of years ago, with reliable construction techniques for a long and satisfactory life. These materials are common in the region with advantages of duration, cost, manpower, sustainability, air conditioning etc. That is why the next project will be made up of the following materials that have been carefully selected., interior perspective of the room, right facade, instituto tecnológico del istmo, isthmus, date:, project: hernández melendez iván, workshop architectural design v, matter :, revised :, presents :, house-room, arq. lorenzo pineda saynes, specialty: architecture, tapial wall, traditional sloping floor, pretil, pigeon chest, second wooden beam, pineapple, varnished with oil burned with diesel bottom and varnished with double marine varnish solar filter scrub and coated with petatillo.

Raw text data extracted from CAD file:

Salida incandescente de centro. Arbotante incandescente interior. Arbotante incandescente exterior. Apagador polarizado sencillo. Apagador polarizado de 3 vías. Contacto plarizado sencillo (180w.). Contacto polarizado de 3 vías (250w.). Contacto polarizado de 3 vías (500w.). Tablero de distribución de alumbrado y contactos. Medidor 1,580 3 22W 22W CUADRO DE CARGAS (TABLERO QO - 4 1F - 2H 127VOLTS) 22W 22W CIRCUITO No. 250W 180W 125W TOTAL WATTS 1,013 910 1,440 C4 C3 C2 C1 20 3 5 6 3 12 2 10 8 6 2 9 32 8 10 TOTAL 14 5 4,943 CARGA TOTAL INSTALADA = 4,443 WATTS FACTOR DE DEMANDA = 0.6 O 60% DEMANDA MAXIMA APROXIMADA =11,461 X 0.6 =29,658WATTS 2 TABLERO 1 ACOMETIDA CONEXÓN A TIERRA MEDIDOR DIAGRAMA UNIFILAR II I INTERRUPTOR TERMOMAGNÉTICO 1x15A 1x15A C2 C3 ACOMETIDA CONEXÓN A TIERRA MEDIDOR DIAGRAMA UNIFILAR INTERRUPTOR TERMOMAGNÉTICO 1x15A 1x15A C2 C3 1x15A C4 1x15A C1 1,304 22W 22W CUADRO DE CARGAS (TABLERO QO - 4 1F - 2H 127VOLTS) 22W 22W CIRCUITO No. 250W 180W 125W TOTAL WATTS 1,410 1,348 1,421 C4 C3 C2 C1 11 2 9 2 9 3 2 7 16 32 8 2 TOTAL 17 5 5,483 CARGA TOTAL INSTALADA = 5,483 WATTS FACTOR DE DEMANDA = 0.6 O 60% DEMANDA MAXIMA APROXIMADA =5,483 X 0.6 =3,289.80 WATTS 2 TABLERO 1 4 2 1 7 4 12 3 3 2 WC pvc 100mmd Cespol pvc 50mmd Lavabo pvc 50mmd Lavadora pvc 50mmd Lavadero pvc 50mmd WC pvc 100mmd Cespol pvc 50mmd Lavabo pvc 50mmd RS A LA RED MUNICIPAL d100 d100 d100 d100 d100 d100 PVC 100mmØ P = 2% PVC 100mmØ P = 2% PVC 100mmØ P = 2% PVC 100mmØ P = 2% DE LA TOMA MUNICIPAL TINACO 1,100 lts. de capacidad SJA TCu 19mmd M Freg. d 13 SJA TCu d19 Lavad. d 13 Lavadora. d 13 W.C. d13 Reg. d 13 W.C. d13 Reg. d 13 SJA TCu 19mmd SJA TCu 19mmd Calentador BAC 19mmd BAC 19mmd SAC 19mmd BAT 19mmd SAT 19mmd BAT 19mmd BAT 19mmd Lavabo. d 13 Lavabo. d 13 HIDRAULICO. ISOMETRICO BAT 19mmd \A1;2.70 \A1;1.35 \A1;0.50 \A1;1.35 \A1;1.40 \A1;2.15 \A1;2.55 \A1;1.60 \A1;1.40 \A1;0.60 \A1;1.85 \A1;0.70 \A1;3.15 \A1;3.50 \A1;1.15 \A1;9.60 \A1;16.65 2.699999999999989 1.349999999999966 0.5 1.349999999999966 1.399999999999977 2.149999999999977 2.55000000000004 1.599999999999966 1.399999999999977 0.5999999999999943 1.850000000000023 0.6999999999999886 3.150000000000006 3.5 1.150000000000006 16.65000000000001 A B C D E F G 1 2 3 4 5 6 7 8 10 9 9.599999999999852 Guardaropa Guardaropa Guardaropa COMEDOR Gas Librero Librero BAÑO COCINA patio de servicio SALA RECAMARA RECAMARA RECAMARA PRINCIPAL BAÑO PASILLO N + 0.35 N + 0.15 N + 0.00 N + 0.35 N + 0.35 N + 0.35 N + 0.35 N + 0.35 N + 0.15 N + 0.00 ACCESO PRINCIPAL C1 C1 C1 C1 C1 C1 C2 C3 C2 C2 C2 C2 ACOMETIDA CIA. DE LUZ C2 C2 C2 C1 C1 C1 C1 C1 C1 C1 C1 C2 C2 C3 C3 C3 C3 C3 C3 C3 C3 C4 C3 C3 C3 C3 C3 C4 C4 C3 C4 C3 C4 INSTALACION ELECTRICA C2 C2 C2 BAT 19mmd BAT 19mmd C1 C1 C2 C2 C2 C3 C3 C3 M S.A.T. S.A.C. B.A.F. B.A.C. S.J.A. Sube agua al tinaco. Sube agua caliente. Baja agua fría. Baja agua caliente. Sube jarro de aire. Tuerca unión. Medidor. Válvula de compuerta. Válvula de compuerta en planta. Válvula de alivio. Llave de nariz. Válvula de flotador. Tubería de alimentación. Tubería de agua fría. Tubería de agua caliente. Codo de 90° hacia arriba. Codo de 90° hacia abajo. Tee con salidahacia arriba. Tee con salida hacia abajo. SIMBOLOGÍA HIDRÁULICA \A1;12.00 \A1;9.33 \A1;0.60 \A1;0.13 \A1;2.58 \A1;0.98 \A1;2.06 \A1;3.80 \A1;1.15 \A1;1.10 \A1;2.06 \A1;0.74 \A1;0.98 \A1;0.60 \A1;6.03 \A1;6.40 \A1;0.33 \A1;0.84 \A1;0.98 \A1;0.85 \A1;0.25 \A1;2.76 \A1;4.62 \A1;1.91 \A1;3.39 \A1;0.54 \A1;0.60 \A1;10.46 Construcciòn de teja Patio AREA DE CONSTRUCCION 5 5 5 0.1299999999997681 2.580000000000041 0.9800000000000182 2.059999999999945 3.800000000000068 1.150000000000091 1.100000000000023 2.060000000000002 0.7400000000000091 0.9799999999998477 0.6000000000000227 6.029999999999973 6.399999999999977 0.3299999999999272 0.8399999999999181 0.9800000000000182 0.8500000000001364 0.2499999999997726 2.761682340647894 4.619999999999777 1.909999999999798 3.389999999999986 0.5399999999999636 0.6000000000000227 10.45999999999952 Proyecto y: MARZO/2009. ARQUITECTONICO, ESTRUCTURAL INSTALACIONES -DO-02/05 UBICACION : Acotación : 1 : 7 5 Escala : DGDUOPE A-245-I S.S.A. 545 CED.PROF. 486317 D.R.O.MPAL. HAM-OP- Fecha : Metros. CASA HABITACION PLANO : LAGUNAS BARTOLO RAMON NONATO CIVIL INGENIERO No. REG. 200024 UBICACION : PROPIETARIOS: PROYECTO : Firma: Arq. Marìa Gpe Mata Zavaleta Dibujó: A L F A R O O E M A L F A R O O M E \A1;1.85 \A1;1.35 \A1;1.40 \A1;2.15 \A1;1.23 \A1;3.55 \A1;1.23 \A1;3.20 \A1;2.78 \A1;10.75 \A1;4.80 \A1;1.15 \A1;3.50 \A1;3.15 \A1;0.70 \A1;1.85 \A1;0.60 \A1;0.45 \A1;1.32 \A1;17.53 \A1;3.85 \A1;4.23 \A1;4.65 ACCESO PRINCIPAL ACCESO \A1;1.70 \A1;1.08 \A1;3.00 \A1;4.07 \A1;0.20 \A1;0.56 \A1;0.31 \A1;0.65 \A1;1.32 \A1;4.07 \A1;0.90 \A1;0.20 \A1;0.95 \A1;0.25 \A1;0.25 De acuerdo a los resultados de Conteo de Población y Vivienda realizado en 2005 por el Instituto Nacional de Estadística y Geografía, la población total de Juchitán de Zaragoza es de 85,869 personas, de las cuales 41,826 son hombres y 44,043 son mujeres;10 por lo que el 48.7% de la población es de sexo masculino, la tasa de crecimiento poblacional anual de 2000 a 2005 ha sido de 1.6%, el 30.4% de los pobladores es menor de 15 años de edad, mientras que entre los 15 y los 64 años de edad se encuentra el 63.3% de los pobladores, el 94.6% de los habitantes residen en localidades que superan los 2,500 habitantes y por tanto consideradas urbanas y el 65.8% de los habíantes mayores de cinco años de edad son hablantes de alguna lengua indígena \A1;3.00 \A1;0.25 \A1;0.62 \A1;0.20 \A1;4.07 \A1;0.55 \A1;2.10 \A1;2.60 Guardaropa Guardaropa COMEDOR Librero Librero BAÑO COCINA patio de servicio SALA RECÁMARA PRINCIPAL RECÁMARA PASILLO A C D F G 1 3 4 5 6 7 8 N + 0.15 N + 0.15 N + 0.00 N + 0.15 N + 0.15 N + 0.15 N + 0.15 N + 0.00 N + 0.15 FACHADA PRINCIPAL y x x´ Vestibulo cocina Recámara principal A E G D B CORTE TRANSVERSAL X - X` Comedor cocina Baño CORTE LONGITUDINAL Y - Y` 8 7 6 4 PLANTA ARQUITECTÓNICA Gas JARDÍN A L F A R O O E M A L F A R O O M E JARDÍN 10 E H COCHERA 2 9 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 B 5 5 PROYECCIÓN DE VOLADO 5 5 N.T.± 0.0 N± 0.15 N + 0.15 N + 0.15 N± 0.15 N± 0.15 N± 0.15 3 5 5 5 5 5 5 y´ N± 0.15 N± 0.15 N± 0.15 N.T.± 0.0 N.T.± 0.0 5 5 5 5 \A1;1.32 \A1;4.07 A´ A G 5 \A1;4.07 \A1;1.32 JUSTIFICACIÓN MUROS DE TAPIAL: El encofrado suele ser de madera, aunque también puede ser metálico. En el proceso, se van colocando dos maderas paralelas, entre las que vierte tierra en tongadas de 10 ó 15 cm, y se compactada mediante apisonado. Posteriormente se corre el encofrado a otra posición para seguir con el muro. La tierra compactada se deseca al sol, y una vez que la tapia o tapial queda levantado, las puertas y ventanas se abren a cincel. Se denomina tapia en Iberoamérica o tapial en España y la cuenca Mediterránea, a una antigua técnica consistente en \Lconstruir \Lmuros con tierra \Larcillosa, compactada a golpes mediante un "pisón", empleando un \Lencofrado para formarla. El tapial transpira. Como el \Ladobe, es higroscópico y tiene capacidad de difusión; también posee buena capacidad para almacenar frío o calor, siendo buen aislante, y tiene una emisión radiactiva muy baja. Es semejante al \Ladobe, en cuanto a la composición del material: tierra con algún aditivo —como paja o crin de caballo— para estabilizarlo, o pequeñas piedras para conseguir un resultado más resistente. Pero se distingue por el modo de hacer la fábrica. Los muros se levantan por tongadas de tierra húmeda entre unos maderos o tablas que forman un \Lencofrado, al modo del hormigón en masa, apisonando cada tongada con un pisón. No vale cualquier tipo de tierra para construir tapiales y, para mejorarlas generalmente se le añade áridos para aumentar la maleabilidad de la tierra y \Lcal para añadirle propiedades ligeramente hidrófugas y mejorar la resistencia de los muros (\Ltapia realreal). Hay que hacer también análisis del suelo que se va a utilizar, y es conveniente definir las proporciones de arena, arcilla y la cantidad de sílice que hay es este último elemento. El tapial tiene una densidad de entre 1.800 y 2.100 kg/m3, y una resistencia a compresión en torno a 15 kg/cm2,si bien esta resistencia depende mucho del tipo de tapial y su composición, pudiendo existir oscilaciones normalmente no superiores al 30%. Su estabilidad dimensional es muy buena (0,012 mm/m °C) , y también sus propiedades como aislamiento térmico y acústico: un muro de 40 cm atenúa el ruido en 56 dB , y la gran \Linercia térmicatérmica de este sistema constructivo le permite permanecer fresco durante el día, y soltar el calor acumulado durante la noche. Las construcciones llevadas a cabo con esta técnica tienen propiedades bioclimáticas ya que hacen "\Lefecto botijobotijo" o "vasija de barro", manteniendo una temperatura relativamente estable en su interior durante todo el año, tanto en verano con calor extremo, como en invierno con un frío intenso. En los trópicos la temperatura interna media del año es de unos 25º C, independientemente de las temperaturas externas. Por su \Lcontenido energéticoenergético extremadamente bajo, en la actualidad se vislumbra como una técnica constructiva que minimiza el \Limpacto ambientalambiental y las \Lemisiones de \Lgases de efecto invernaderode efecto invernadero: uno de los principales postulados de la \LArquitectura sustentablesustentable. Muro de Tapial Pisón de Mano Encofrado de Madera. Encofrado de Madera. Terreno Natural Alzado Perspectiva PISOS DE BALDOSA: Una baldosa es una losa o loseta manufacturada, fabricada en diferentes tipos y técnicas de \Lcerámica, así como en \Lpiedra, \Lcaucho, \Lcorcho, \Lvidrio, \Lmetal, \Lplástico, etc. Primitivamente se llamó baldosa al \Lladrillo cuadrado y fino, de forma rectangular ó poligonal y de distintos tamaños, usado para \Lpavimentos. En \Larqueología se define como ladrillo poco grueso o azulejo para cubrir suelos y paredes, y por lo general de superficie pulida El suelo de baldosa se fija a la superficie del piso o pared con un proceso elemental de albañilería, en su especialidad de \Lsolería: un \Lmortero básicamente compuesto de cal o cemento (\Lconglomerantes), arena y agua, que al secarse adquiere una constitución muy dura, aunque menor que la del \Lhormigón, lo que permite la transferencia de peso y calor a través de todo el enlosado. El embaldosado o proceso de cubrir superficies con baldosa, tiene una larga tradición arqueológica y artística en interiores y una presencia distintiva en la arquitectura metropolitana (calles, plazas, aceras, parques, escalinatas, etc.). La \Lcerámica es el material más utilizado, ya que se comercializa con diferentes acabados, diseños y estilos. Se compone de \Larcillas, \Lfundentes, \Lsílice, productos colorantes y otros materiales. Es un material impermeable y resistente en función del grosor. Perspectiva Viga de madera de pino Petátillo Rojo PetátilloGris Duela de Pino, barnizado con aceite quemado con diesel parte inferior y barnizado con barniz Marino doble filtro solar de REXPAR. LOSA DE MADERA DE PINO DE SEGUNDA CON PETATILLO COMO IMPERMEABILIZANTE: CUBIERTAS DE TEJAS DE LA REGIÓN: La teja es una pieza con la que se forman \Lcubiertas en los edificios, para recibir y canalizar el agua de lluvia, la nieve, o el granizo. Hay otros modos de formar las cubiertas, pero cuando se hacen con tejas, reciben el nombre de tejados. La forma de las piezas y los materiales de elaboración son muy variables: las formas pueden ser regulares o irregulares, planas o curvas, lisas o con acanaladuras y salientes; respecto a los materiales pueden ser cerámicas (elaborada con barro cocido). VIGAS DE MADERA DE PINO DE SEGUNDA: no se utilizara madera de primera serìa muy costoso para el proyecto mucho menos para fines estructurales. El tipo de madera que se utiliza para cimbras en construcciòn es el que se conoce como madera de segunda o para cimbra simplemente. Lògicamente de segunda porque esta te saldrà mas barata. MADERA DE PINO: Es una madera blanda y liviana, con un peso específico de 0.46. De color amarillo castaño, con vetas pronunciadas y frecuente presencia de nudos mas oscuros. Densidad de 550 y hasta 600 Kg./m 3 según procedencias (madera semipesada). Contracción tangencial del 7% y radial del 5% (buena estabilidad dimensional). Muy buena mecanizabilidad en todos los aspectos (cepillado, torneado, moldurado, taladro, etc.). BARDEADO DE ADOBE: VENTANAS Y PUERTAS DE MADERA: El adobe es una pieza para construcción hecha de una masa de barro (\Larcilla y \Larena) mezclada con \Lpaja, \Lmoldeada en forma de ladrillo y secada al sol; con ellos se construyen \Lparedes y \Lmuros de variadas edificaciones. La técnica de elaborarlos y su uso están extendidos por todo el mundo, encontrándose en muchas culturas que nunca tuvieron relación. La construcción con adobes presenta la ventaja de su similitud formal, constructiva y estética con el ladrillo de campo cocido. En caso de disponer de mucha mano de obra, especializada o no, esta técnica es muy adecuada en función de los procesos de fabricación que permiten la integración de gran cantidad de personas durante el pisado y moldeado aunque se debe tener en cuenta aquí es el control durante la producción para minimizar la variación de las dimensiones y la forma irregular de las piezas. Los muros de adobes presentan muy buenas condiciones de aislamiento acústico y térmico debido a las características del material y los espesores utilizados. Las desventajas de esta técnica están en función del propio proceso de fabricación que puede resultar lento ya que se requieren dos o tres semanas para poder utilizar las piezas en caso de que la producción se haga en obra. El proceso también depende de las áreas de pisado, secado y acopio, que comandarán la continuidad de producción mientras se espera que se sequen las piezas anteriores. Por lo tanto, esta técnica requiere cierta previsión de infraestructura para contar con superficies horizontales y limpias, y zonas protegidas para evitar que el agua de lluvia afecte a la producción. Las fallas comunes en las construcciones con adobes pueden ser reducidas mediante los controles de la tierra y los estabilizantes utilizados, el dimensionado adecuado de las piezas y los muros, el dimensionado adecuado de la estructura, tanto de la cimentación como del muro portante, o las vigas y pilares y la protección frente a la lluvia y a la humedad natural del terreno. Tanto las ventajas o desventajas se deben tener en cuenta como datos de la realidad pero las condicionantes propias de la obra serán las que determinen la viabilidad de los procesos o no. las ventanas y puertas serán de madera de segunda con cristal reciclado, se aplicara un varnizado para una mejor apariencia, y armonizara estéticamente con los demás materiales naturales utilizados. los siguientes materiales que se han de presentar y utilizar en el proyecto de la casa habitación son materiales naturales que surgieron hace miles de años, con técnicas de construcción confiables para una larga y satisfactoria vida útil. estos materiales son comunes en la región con ventajas de duración, costo,mano de obra,sustentabilida, climatización etc. es por eso que el siguiente proyecto estará constituido con los siguientes materiales que han sido cuidadosamente seleccionados. perspectiva interior de la sala FACHADA LATERAL DERECHA N.T.± 0.0 5 5 5 5 5 5 5 INSTITUTO TECNOLÓGICO DEL ISTMO O C L G O N C E T O I DEL ISTMO FECHA : PROYECTO: HERNÁNDEZ MELENDEZ IVÁN TALLER DE DISEÑO ARQUITECTÓNICO V MATERIA: REVISÓ: PRESENTA: CASA-HABITACION 11/10/12 ARQ. LORENZO PINEDA SAYNES ESPECIALIDAD: ARQUITECTURA N± 0.15 MURO DE TAPIAL PISO DE VALDOSA TRADICIONAL PRETIL PECHO PALOMA VIGA DE MADERA DE SEGUNDA DUELA DE PINO, BARNIZADO CON ACEITE QUEMADO CON DIESEL PARTE INFERIOR Y BARNIZADO CON BARNIZ MARINO DOBLE FILTRO SOLAR DE REXPAR Y RECUBIERTO CON PETATILLO. CORTE POR FACHADA A-A´ 5
