Instaciones Residence DWG Block for AutoCAD

Instaciones Residence DWG Block for AutoCAD

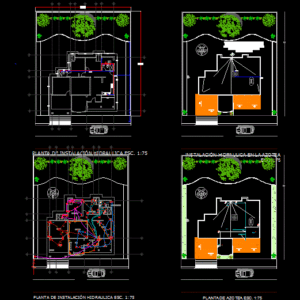

Instalacions hidrosanitria, electric, and roof plant

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

bedroom, kitchen, dinning room, cellar, living room, porch, laundry room, receiver, N.p.t., Sanitary plant esc., N.p.t., Sewage, Pvc, R.a.n., Pvc, Tpvc reduction tpvc, Pvc, R.a.n., Yeah, Sewage, R.a.n., Cople, The municipal network is connected, Pvc, Rainwater log, Arrives garrison, Pvc, B.a., TV., Of hydraulic installation esc., Ba, S.a.f, Hydraulic installation on the roof, inclination, Ba, S.a.f, The tinaco is made for people therefore its capacity is because: we will use the rotoplas of which is the minimum capacity., bedroom, kitchen, dinning room, cellar, living room, porch, W.c., laundry room, receiver, Hydraulic installation plant esc., Roof plant esc., inclination, Low wiring, Galvanized conduit, Symbology:, measurer, Stair switch, Simple eraser, Automatic general switch, Exit single contact, Exit center, Exit contact, Wall washer outlet, rush, General switch, Elbow, tee, Pvc tube, Symbology, Cople, Reduction coupling, R.a.n., Black water log, Rainwater drain, Rainwater recording, Elbow from below, tee, Elbow, Hot water pipe, Cold water pipe, Tee with outlet down, Set of elbows down with shunt to the front., Set of elbows down with right shunt., Set of elbows down with left shunt., Tee with upward exit with right-hand shunt., Set of elbows upwards downwards with derivation to the front., Garden wrench, Balloon valve, measurer, Connection of drinking water, S.a.f, Ba, Cold water rises, Low cold water, Boiler, Symbology, Ba, Water tank

Raw text data extracted from CAD file:

4.80 0.89 6.50 0.38 5.11 4.27 3.86 1.60 1.31 2.93 2.62 2.44 1.10 2.80 1.58 2.16 4.94 6.00 6.00 6.00 6.00 3.00 3.85 1.25 1.00 5.50 1.20 0.80 1.28 6.00 1.28 25.00 25.09 23.00 3.35 7.60 1.61 2.92 1.47 4.91 1.24 3.86 2.80 1.50 4.45 4.91 3.03 25.00 RECAMARA 1 RECAMARA 2 COCINA COMEDOR BODEGA SALA PORCHE PORCHE CUARTO DE LAVADO RECIBIDOR N.P.T. 0.30 5 1.00 5 0.71 5 0.38 5 5 5 5 5 5 5 3.15 PLANTA SANITARIA ESC. 1:75 N.P.T. 0.30 N.P.T. 0.30 N.P.T. 0.30 N.P.T. 0.30 N.P.T. 0.30 N.P.T. 0.30 N.P.T. 0.30 5 5 5 5 0.64 0.50 0.66 5 5 5 A 1 3 4 5 6 7 8 B C E F H I K 3 4 5 6 7 8 2 A B D G J K REGISTRO DE AGUAS NEGRAS .90 por .65 m PVC 4" PVC 2" PVC 4" R.A.N. PVC 6" PVC 6" 5 5 2.00 5 5 5 5 REDUCCION TPVC 4" A TPVC 2" PVC 2" PVC 2" PVC 2" PVC 4" PVC 4" PVC 4" R.A.N. R.A.N. R.A.N. R.A.N. 5 5 5 YE DE 4" A 2" REGISTRO DE AGUAS NEGRAS .90 por .65 m REGISTRO DE AGUAS NEGRAS .90 por .65 m REGISTRO DE AGUAS NEGRAS .90 por .65 m R.A.N. 5 COPLE 4" SE CONECTA A LA RED MUNICIPAL PVC 4" REGISTRO AGUA PLUVIAL 30X30 LLEGA A GUARNICION LLEGA A GUARNICION 5 PVC 4" PVC 3" PVC 3" 5 5 5 B.A.P. B.A.P. T.V. 2" P\H1x;LANTA DE INSTALACIÓN HIDRAULICA ESC. 1:75 B.A.F S.A.F A A D G J K 2 1 4 5 6 6 B 8 8 B C E F H I K 5 INSTALACIÓN HIDRAULICA EN LA AZOTEA \W9.66452; ESC.1:75 INCLINACION 17° INCLINACION 17° INCLINACION 17° INCLINACION 17° B.A.F S.A.F El tinaco esta hecho para 5 personas por lo tanto su capacidad es de 1000lts. Ya que: (200lt)(5 personas)= 1000lts y utilizaremos el rotoplas de 1100lts que es el de capacidad minima. 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 RECAMARA 1 RECAMARA 2 COCINA COMEDOR BODEGA SALA PORCHE PORCHE W.C. W.C. CUARTO DE LAVADO RECIBIDOR PLANTA DE INSTALACIÓN HIDRAULICA ESC. 1:75 M C-1 C-2 C-3 C-4 C-5 C-6 C-7 C-8 C-9 C-10 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm C-11 5 PLANTA DE AZOTEA ESC. 1:75 INCLINACION 17° INCLINACION 17° INCLINACION 17° INCLINACION 17° 2-12 13mm C-3 A A D G J K 2 1 4 5 6 6 B 8 8 B C E F H I K BAJA CABLEADO 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 1-14 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 1-14 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 1-14 1-14 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 1-14 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 1-14 1-14 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 13mm 2-12 Tubería conduit galvanizada 13mm 2-12 SIMBOLOGÍA: MEDIDOR M INTERRUPTOR DE ESCALERA APAGADOR SENCILLO INTERRUPTOR GENERAL AUTOMATICO SALIDA CONTACTO SENCILLO SALIDA CENTRO SALIDA CONTACTO 220 SALIDA DE ARBOTANTE DE PARED ACOMETIDA INTERRUPTOR GENERAL CODO DE 90° TEE TUBO PVC DE 6" TUBO PVC DE 4" TUBO PVC DE 2" YE SIMBOLOGIA COPLE COPLE DE REDUCCION R.A.N. REGISTRO AGUAS NEGRAS BAJANTE DE AGUA PLUVIAL REGISTRO AGUAS PLUVIALES Codo de 90\H1.083x;°\fVerdana|b0|i0|c0|p34;\H0.92336x;hacia abajo tee Codo de 90\H1.083x;° tuberia de agua caliente tuberia de agua fria tee con salida hacia abajo juego de codos hacia abajo con derivacion al frente. juego de codos hacia abajo con derivacion al frente. juego de codos hacia abajo con derivacion a la derecha. juego de codos hacia abajo con derivacion a la izquierda. tee con salida hacia arriba con derivacion a la derecha. juego de codos hacia arriba y hacia abajo con derivacion al frente. Llave de jardín Vaulvula de globo Medidor Acometida de agua potable S.A.F B.A.F Sube agua fría Baja agua fría Boiler SIMBOLOGÍA B.A.F Tinaco

Language	Spanish
Drawing Type	Block
Category	Mechanical, Electrical & Plumbing (MEP)
Additional Screenshots
File Type	dwg
Materials
Measurement Units
Footprint Area
Building Features	Garden / Park
Tags	autocad, block, DWG, einrichtungen, electric, facilities, gas, gesundheit, l'approvisionnement en eau, la sant, le gaz, machine room, maquinas, maschinenrauminstallations, plant, provision, residence, roof, wasser bestimmung, water
