Iron Box DWG Block for AutoCAD

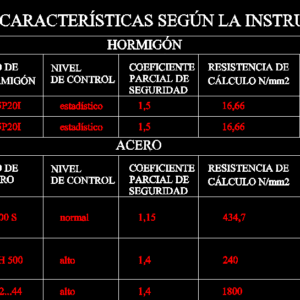

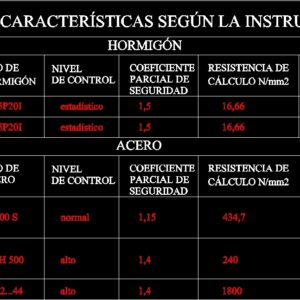

Table of irons – comparative table

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

steel, concrete, table of characteristics according to the instruction, high, aeh, steel arm, rolled steel, high, type of steel, type of concrete, structural element, arming steel, structural element, joists, beams, control level, control level, normal, statistical, steel must be guaranteed by the mark, nominal coating mm, resistance calculation, partial safety factor

Raw text data extracted from CAD file:

ACERO HORMIGÓN CUADRO DE CARACTERÍSTICAS SEGÚN LA INSTRUCCIÓN “EHE” alto AEH 500 acero armar (redondos a compresión, estribos) acero laminado A 42…44 alto TIPO DE ACERO TIPO DE HORMIGÓN ELEMENTO ESTRUCTURAL acero de armar ELEMENTO ESTRUCTURAL viguetas vigas NIVEL DE CONTROL B 500 S H25P20I H25P20I NIVEL DE CONTROL normal estadístico estadístico 240 1,4 1,4 1800 el acero debe estar garantizado por la marca “AENOR” RECUBRIMIENTO NOMINAL mm RESISTENCIA DE CÁLCULO N/mm2 RESISTENCIA DE CÁLCULO N/mm2 COEFICIENTE PARCIAL DE SEGURIDAD COEFICIENTE PARCIAL DE SEGURIDAD 1,15 1,5 1,5 434,7 16,66 16,66 40 40
