Library DWG Section for AutoCAD

Library DWG Section for AutoCAD

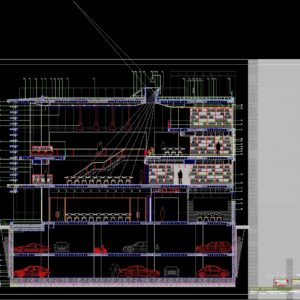

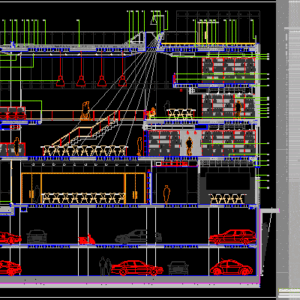

Constructive section of public library – Several details – Armed concrete

Drawing labels, details, and other text information extracted from the CAD file (Translated from Spanish):

street, jose, maria, osborne, avenue de carlos v, plaza de san sebastian, drainage filled with thick gravel clean in mud, after the waterproofing of wall formed by pvc membrane, legend, impermeabilization of water tank with pvc sheets self-protected, sub subframe structure of steel concrete slats, curtain wall system mx system of technal or equivalent, with structural silicone gasket, luminaire type screen empot. with reflector in anodised aluminum, removable roof made of chipboard acoustic panels made of wood chipboard with magnesite, travertine type, tile flooring on gravel tile, galvanized steel frame structure for fastening solar panels, light beam reflection panel solar to increase and blur the sun, automatic mechanism for opening the skylight connected to the fire station, height-adjustable polyethylene tanganillo for trafficable roof, prefabricated reinforced concrete slats fixed to the supporting structure, formation of cellular concrete slopes in a tank aljibe of ground floor,, in vertical and horizontal, made with anodized aluminum profiles to choose color, guardrail of safety glass railing with anchoring to the wall with stainless profiles, window of folding doors executed with European profiles of aluminum alloy with Thickness of, panel brick cladding panel It is plywood cherry wood, galvanized steel profile for partition formation, air chamber, perforated brick factory enclosure lined with white monolayer mortar, pretile dpretil brick factory clad with cherry wood plywood panels, and formation of reading lectern with the same material on structure of stainless steel profiles, thickness, color to be determined by df, with shock absorber type korkment, previously placed, received with adhesive on floor screed and self-leveling mortar, plumbing of plumbing installations and fire extinguisher sprinklers, galvanized steel ducts for air conditioning returns, galvanized steel horizontal framing, sevilla university general library. prado de san sebastian, constructive section, juan miguel moya freire, pfc, waterproofing of concrete board with natural sodium bentonite board and, shelving of mobile files on sliding rails

Raw text data extracted from CAD file:

CALLE JOSE MARIA OSBORNE AVENIDA DE CARLOS V CALLE DIEGO DE RIA%%209O PLAZA DE SAN SEBASTIAN 5 1 2 E.1.1 DRENAJE RELLENO DE GRAVA GRUESA LIMPIA EN TRASDOS FIELTRO GEOTEXTIL SEPARADOR DE FILAMENTOS DE POLIESTER DE 300 GR/M2 TIPO FELTEMPER 300 MURO DE CIMENTACION DE HORMIGON ARMADO HA-25 DE 30 CM DE ESPESOR TUBO DE DRENAJE POROSO DE PVC DIAM 200MM MURO DE DRENAJE EN TRASDOS DE MURO DE SOTANO CON BLOQUE DE HORMIGON POROSO 40X20CM TRAS LA IMPERMEABILIZACION DE MURO FORMADA POR, MEMBRANA DE PVC LEYENDA BASE DE TERRENO COMPACTADO A 95% PROTOR NORMAL EN TONGADAS DE 15 CM. 1 DE CAPA DE HORMIGON DE LIMPIEZA DE 10 cm. DE ESPESOR MEDIO CON ARIDO RODADO DE D. MAXIMO 20 mm 2 01 LAMINA ANTI HUMEDAD CON FILM DE POLIETILENO 80 MICRAS TUBO DE DRENAJE POROSO DE PVC DIAM 200MM 3 5 6 6 7 IMPERMABILIZACION DE VASO DE ALJIBE CON LAMINAS DE PVC AUTOPROTEGIDA 8 9 10 11 Y CAPA DE ANODIZADO EN COLOR RAL A ELEGIR POR LA D.F. DE 15 MICRAS; TIPO IV (> 3 m2.), CLASE AE-EA-V3 12 CON ATENUACION ACUSTICA DE 24 dB, PARA ALOJAR VIDRIO TEMPLADO DE 16 mm DE ESPESOR 13 14 TIRANTE DE SUB ESTRUCTURA DE LAMAS DE HORMIGON DE ACERO 15 FALSO TECHO CONTINUO CON PANELES DE CARTON-YESO Y-25 DE 12.5 mm. DE ESPESOR, 16 ATORNILLADOS A ENTRAMADO HORIZONTAL DE ACERO GALVANIZADO; 17 ESTANTES DE MADERA LAMINADA COLOR CEREZO DE 4 CM DE ESPESOR CON BASE DE MADERA REFORZADA 18 BARANDILLA DE ACERO INXIDABLE 304 FORMADA POR PLETINAS DE 50X8 MM CON ANCLEJES Y PERFIL TUBILAR DEL 19 DEL PASAMANOS A 110 CM DE ALTURA DEL MISMO MATERIAL 20 LUMINARIA SUSPENDIDA TIPO DOWNLIGHT PENDULAR EN ALUMINIO DE PORTENCIA 300W 21 MURO CORTINA SISTEMA SISTEMA MX DE TECHNAL O EQUIVALENTE, CON JUNTA DE SILICONA ESTRUCTURAL, 22 R, SECCIONES EN MONTANTES DE 52X240 MM., E=4 MM. 23 LUMINARIA TIPO PANTALLA EMPOT. CON REFLECTOR EN ALUMINIO ANODIZADO 24 TECHO DESMONTABLE DE PLACAS ACÚSTICAS DE VIRUTA DE MADERA AGLOMERADA CON MAGNESITA, TIPO TRAVERTIN MICRO DE HERAKLITH O EQUIVALENTE, DE 35 MM DE ESPESOR Y DIMENSIONES 1200X600X35 MM , SUSPENDIDAS MEDIANTE ESTRUCTURA METÁLICA CON PERFIL EN T OCULTO TIPO VK-10 25 LAMINA DE CLORURO DE POLIVINILO (P.V.C.) DE 1.2 mm. ARMADA CON FIBRA DE POLIESTER, TIPO RHENOFOLD CG 26 FORMACION DE PENDIENTE CON HORMIGON ALIGERADO PENDIENTE >1.5% Y 8CM ESPESOR MEDIO 27 SOLERIA DE BALDOSIN CATALAN SOBRE MORETERO DE AGARRE 28 PIEZA DE CORONACION DE MURO DE PIEDRA CALIZA 30 CM DE ANCHO 3 CM DE ESPESOR Y GOTERÓN EN LAS DOS CARAS 29 PANEL AISLANTE DE POLIESTIRENO EXTRUSIONADO DE 50 mm. DE ESPESOR Y 25kg/m3. DE DENSIDAD 30 FIELTRO GEOTEXTIL SEPARADOR DE FILAMENTOS DE POLIESTER DE 300 GR/M2 TIPO FELTEMPER 300 31 CAPA DE PROTECCION DE 8 cm. DE ESPESOR CON ARIDO RODADO SOBRE CAPA DE PROTECCION AL PUNZONAMIENTO 32 TABIQUE DE FORMACION DE PENDIENTES CON JUNTA DE DILATACION DE POLIESTIRENO DE 2 CM MORTERO DE AGARRE M- 4 ESPESOR 3 CM SOBRE CAPA DE REGULARIZACION 33 34 ESTRUCTURA DE PERFILES DE ACERO GALVANIZADO PARA SUJECCION DE PLACAS SOLARES EQUIPO DE PRODUCCION DE ACS POR ENERGIA SOLAS FORMADO POR PLACAS DE 100X200 CM PROYECTOR DE 300W ESTANCO PANEL DE REFLEXION DE HAZ DE LUZ SOLAR PAR INCREMENTAR Y DIFUMINAR EL SOL 36 MECANISMO DE ACCIONADO AUTOMATICO DE APERTURA DE LUCERNARIO CONECTADO A CENTRAL DE INCENDIOS 37 MASTIL DE SUJECCION DE PROYECTOR DE ACERO GALVANIZADO TUBULAS DIAM50MM 38 TANGANILLO DE POLIETILENO REGULABLE EN ALTURAPARA CUBIERTA TRANSITABLE 39 SOLERA ARMADA ESPESOR 8 CM CON ARMADURA DE REPARTO DE # d 5 15X15 CM DE BASE A SOLERIA VENTILADA 40 41 LAMAS PREFABRICADAS DE HORMIGON ARMADO FIJADAS A ESTRUCTIRA PORTANTE FORMACION DE PENDIENTES DE HORMIGON CELULAR EN ESTANQUE DE ALJIBE DE PLANTA BAJA LOSA DE HORMIGON ARMADO ESPESOR 25CM HA-25 PARA VASO DE ALJIBE DE INTALACION CONTRA INCENDIOS BANDA DE 15CM JUNTA DE EXPANSION O DILATACION FORMADA POR POLIESTERENO ESPANDIDO 2 CM DE ESPESOR FRENTE CORREDERO CON TELON CORTAFUEGO RF-90, MODELO IGNISTOP DE PUERTAS CUBELLS O EQUIVALENTE, QUE INCLUYE 1 PUERTAS CORTAFUEGO ABATIBLE DE 2 HOJAS TIPO RF-90 INSCRITAS EN EL FRENTE PUERTA DE HOJAS ABATIBLES EJECUTADA CON PERFILES EUROPEOS DE ALEACION DE ALUMINIO CON ESPESOR DE 1.5 mm , EN VERTICAL Y HORIZONTAL, REALIZADO CON PERFILERÍA DE ALUMINIO ANODIZADO COLOR A ELEGIR, LUCERNARIO DE CUBIERTA DE POLIESTER DE 5 MM ESPESOR 35 SOLERIA DE BALDOSAS 40X40 CM DE HORMIGON IMITACION PIZARRA GRIS CLARO ESPESOR 40MM PRETIL DE BARANDILLA DE VIDRIO DE SEGURIDAD CON ANCLAJE AL PARAMENTO CON PERFILERIA INOXIDABLE CANALIZACIONDE CLIMATIZACION DE FIBRA DE VIDRIO DE 30MM DE ESPESOR TIPO ISOVER DIFUSOR CIRCULAR DE 400 mm. DIAM., CUELLO, CONSTRUIDO CON AROS DE ALUMINIO ENTALLADO 42 VENTANA DE HOJAS ABATIBLES EJECUTADA CON PERFILES EUROPEOS DE ALEACION DE ALUMINIO CON ESPESOR DE 1.5 mm Y CAPA DE ANODIZADO EN COLOR ANODIZADO., DE 15 MICRAS; TIPO IV (> 3 m2.), 43 CLASE AE-EA-V3 CON ATENUACION ACUSTICA DE 24 dB, PARA ALOJAR VIDRIO TERMOACUSTICO DE 34 mm DE ESPESOR 44 PASAMANOS TUBULAR DE ACERO INOX 304 DE 50 MM DE DIAM COGIDO CON PLETINA DEL MISMO MATERIAL 45 PRETIL DE FABRICA DE LADRILLO REVESTIDO CON PANELES DE CONTRACHAPADO MADERA COLOR CEREZO 46 TECHO CONTINUO CON PANELES DE CARTON-YESO Y-25 DE 12.5 mm. DE ESPESOR, ATORNILLADOS A 47 46 PANELES DE CARTON-YESO Y-25 DE 12.5 mm. DE ESPESOR, ATORNILLADOS APERILERIA DE TRASDOSADO DE PAREDES 49 PERFILERIA DE ACERO GALVANIZADO PARA FORMACION DE TABIQUERIA 50 CAMARA DE AIRE 51 AISLAMIENTO TERMICO DE POLIURETANO PROYECTADO ESPESOR MINIMO 40MM Y DENSIDAD 35kg/m3. 52 CERRAMIENTO DE FABRICA DE LADRILLO PERFORADO REVESTIDA CON MORTERO MONOCAPA BLANCO PRETIL DPRETIL DE FABRICA DE LADRILLO REVESTIDO CON PANELES DE CONTRACHAPADO MADERA COLOR CEREZO 53 Y FORMACION DE ATRIL DE LECTURA CON EL MISMO MATERIAL SOBRE ESTRUCTURA DE PERFILES DE ACERO INOX. 54 55 56 57 SOLADO CON LINOLEO EN ROLLOS, TIPO AMSTRONG UNIWALTON O EQUIVALENTE, DE 3.2 mm. DE ESPESOR 58 DE ESPESOR, COLOR A DETERMINAR POR D.F., CON AMORTIGUADOR TIPO KORKMENT, COLOCADO PREVIAMENTE, 58 RECIBIDO CON ADHESIVO SOBRE SOLERIA HORMIGORN FRATASADO Y MORTERO AUTONIVELANTE 61 ATARJEA DE INSTALACIONES DE FONTANERIA Y ROCIADORES DE EXTINCION DE INCENDIOS 62 CONDUCTOS DE ACERO GALVANIZADO PARA RETORNOS DE CLIMATIZACION CERRAMIENTO DE HORMIGON VISTO PREFABRICADO CON AISLAMIENTO D E30 CM DE ESPESOR ENTRAMADO HORIZONTAL DE ACERO GALVANIZADO BIBLIOTECA GENERAL UNIVERSIDAD DE SEVILLA. Prado de San Sebastian PLANTA BAJA (Cota +0.45) SECCION CONSTRUCTIVA JUAN MIGUEL MOYA FREIRE TRIBUNAL B Convocatoria de Febrero CURSO 2007/2008 pfc Plano 11 ESCALA 1: 50 03 02 04 05 06 07 08 10 09 12 14 13 11 15 14 10 10 10 16 18 17 15 18 19 20 21 23 24 25 22 26 27 28 29 26 27 30 31 34 32 33 34 35 36 37 38 39 40 41 43 42 45 26 27 30 31 32 44 46 49 50 51 10 47 52 53 54 56 55 57 58 58 59 60 61 49 53 62 LOSA DE CIMENTACION DE HORMIGON ARMADO HA-25 DE 75 CM DE ESPESOR Y UNION DE MURO CON 4 IMPERMEABILIZACION DE JUNTA DE HORMIGONADO CON JUNTA DE BENTONITA DE SODIO NATURAL Y CAUCHO BUTILO, CONFORMADA COMO BANDA DE 2.5X2 CM. DE SECCION, TIPO WATERSTOP RX-101 FORJADO BIDIRECCIONAL 30+5, BLOQUES HORMIGON HA-25 INTEREJE 85Y NERVIO DE15 CM 60 59 ESTANTERIAS DE ALMACENAMIENTO DE ARCHIVOS MOVILES SOBRE RAILES CORREDEROS

Language	Spanish
Drawing Type	Section
Category	Schools
Additional Screenshots
File Type	dwg
Materials	Aluminum, Concrete, Glass, Steel, Wood, Other
Measurement Units	Metric
Footprint Area
Building Features
Tags	armed, autocad, College, concrete, constructive, details, DWG, library, PUBLIC, school, section, university
